Aanbouw van de bekleding
Montage ketelbedieningspaneel
23
24

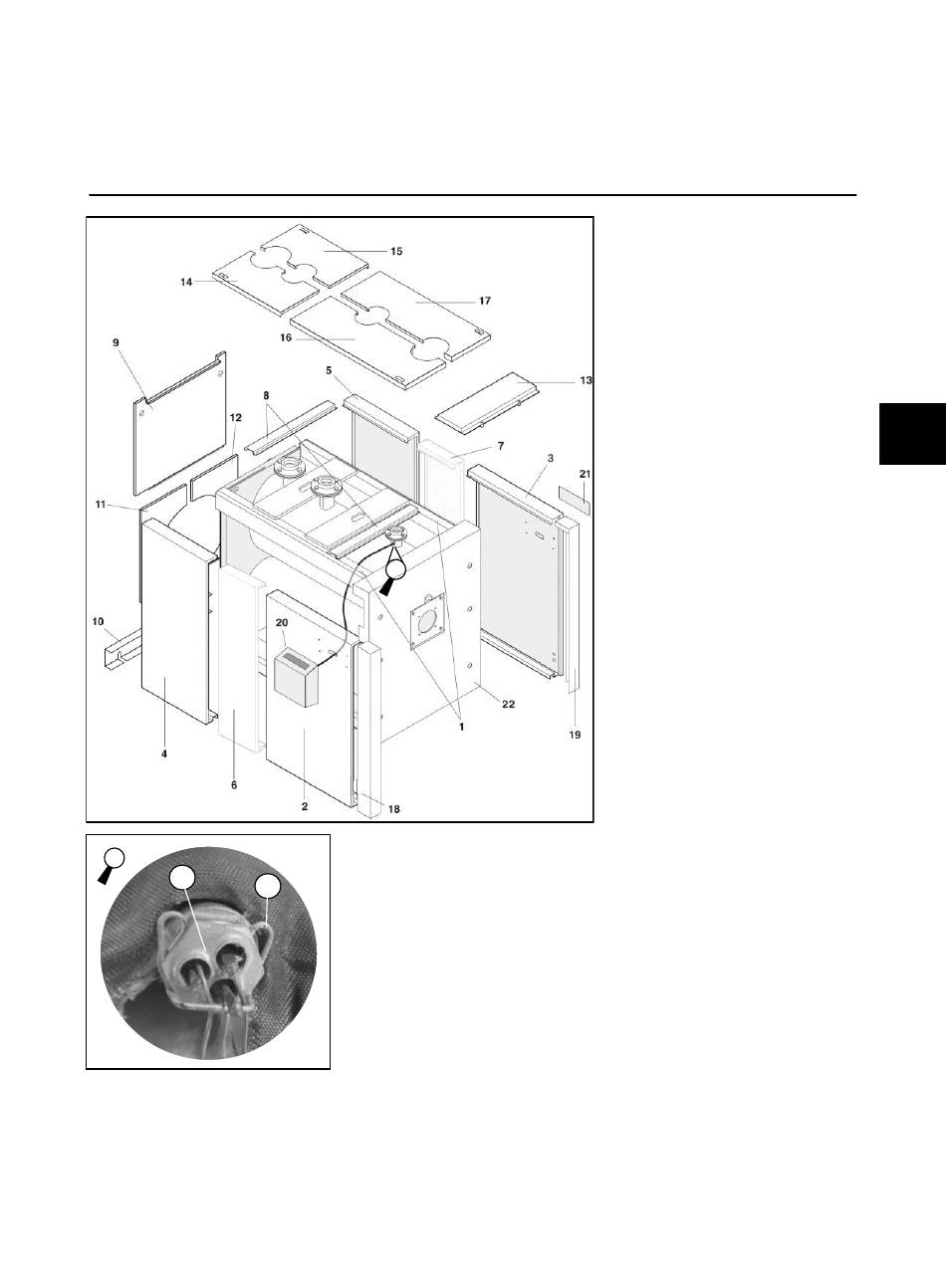

Aanbouw van de bekleding
Bevestig de beide dwarsbalken (8)
met de meegeleverde schroeven aan
de in de lengte gemonteerde rails.
Klik de voorste (2, 3) en achterste
laterale platen (4, 5) vast op het
onderste frame en de bovenste
langsbalken (1) van de ketel.
Bij de modellen STRATON XL 450 en
600 moet u eveneens de laterale
platen (6, 7) vastklikken. Bevestig
deze met behulp van de
meegeleverde schroeven aan de
bovenste dwarsbalken (8).
Monteer de bovenste achterwand (9),
de onderste ruglijst (10) en
aansluitend de onderste
achterwanden (11) en (12).
Deksel van het bedieningspaneel (20)
verwijderen. Klik het
bedieningspaneel aan de gewenste
kant (rechts of links) met behulp van
de respectieve verbindingsbouten
vast in de veerklemmen van de
zijplaat (2 of 3) en zet het vervolgens
vast met de meegeleverde schroeven.
Steek de drie capillaire buisjes en de
keteltemperatuursensor door de
doorvoer in de achterwand van het
bedieningspaneel en verder naar de
dompelhulzen (23) aan de
ketelvoorloop (de drie capillaire
buisjes aan de kant van het
bedieningspaneel insteken, de sensor
aan de tegenoverliggende kant). Zet
de capillaire buisjes resp. de sensor
met de veer (24) vast.
Monteer de afscherming (21) aan de
kant tegenover het bedieningspaneel.
Bovenste frontplaat (13) bevestigen.
Monteer de dekplaten (14) en (15), bij
de STRATON XL 350-600 ook de
dekplaten (16) en (17).
Bevestig de frontbekleding (22) aan
de keteldeur.
Tot slot brengt u de voorste laterale
platen (18) en (19) aan.
