Montage
Wijziging van de deuraanslag
Instelling van de deur
Uitvoering van de deuraanslag
In de fabriek wordt het draaipunt van de
keteldeur aan de rechterkant van de
ketel voorzien. Afhankelijk van de
constructie, moet een onderscheid
worden gemaakt tussen het
scharniersysteem voor STRATON XL
150-350 en het scharniersysteem voor
STRATON XL 450 –600.
A
Instelling van de deur
Om te vermijden dat er schadelijke
verbrandingsgassen ontsnappen
(stookruimte onder druk), moet de deur
aan alle zijden op dezelfde wijze op de
dubbele dichtingen aansluiten.

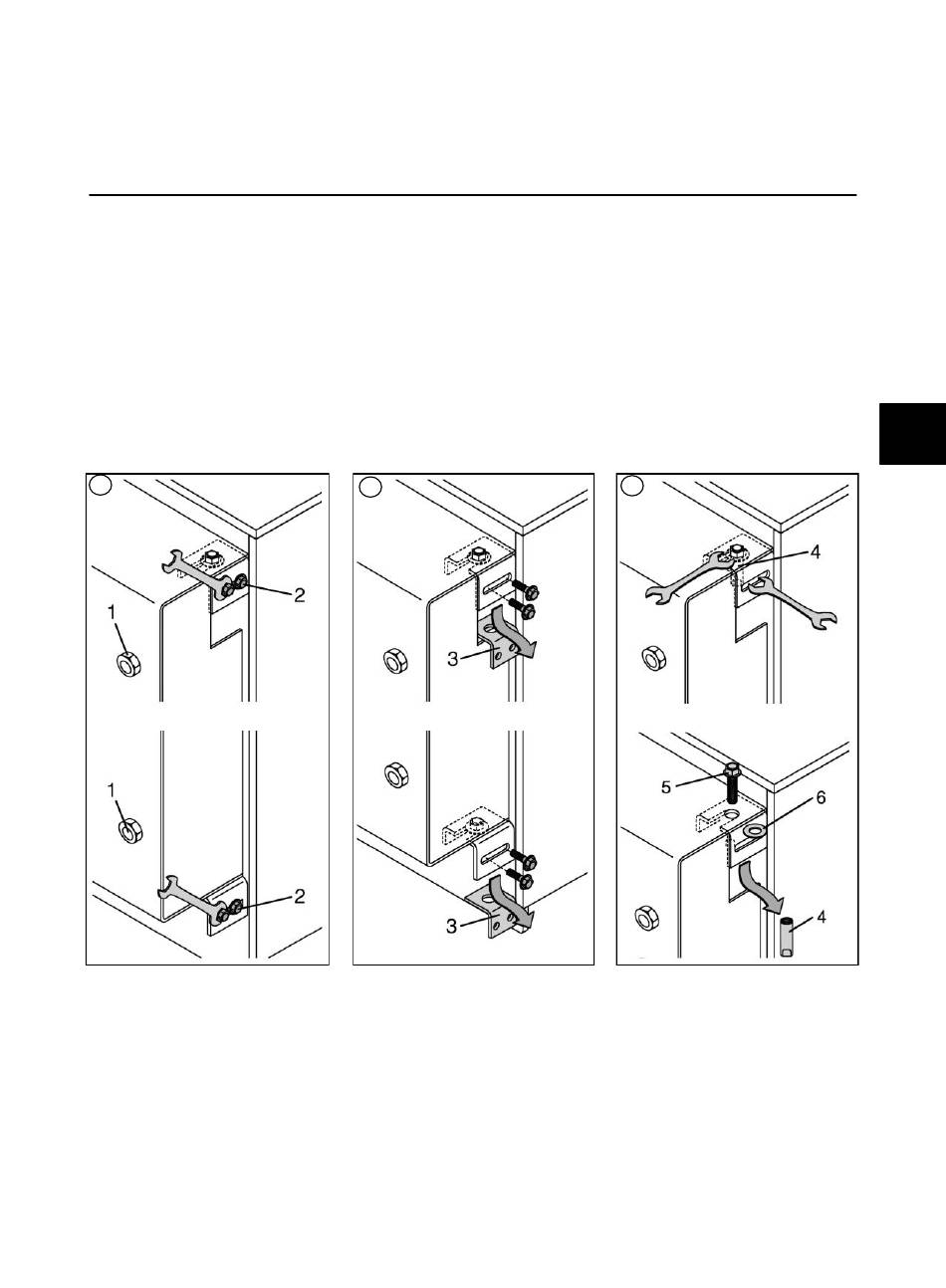

Borgschroeven (1) rondom licht
aanspannen tot de deur aan alle zijden
gelijkmatig op de dichting aansluit.
Draai de scharnierschroeven los (2),
vervolgens de borgschroeven (1)
rondom aanspannen tot de deur aan
alle zijden stevig op de dichting aansluit.
Scharnierschroeven (2) aanspannen.
Verandering van het draaipunt voor
STRATON XL 150-350
Bij de STRATON XL 150-350 moet men
als volgt te werk gaan om het draaipunt
naar de linkerkant te verplaatsen:
Controleer de volledige aanspanning
van de deurschroeven (1) en
verwijder vervolgens de
scharnierschroeven (2).
Verwijder de deurverbindingen (3).
Voer in de gleuf opzij bovenaan een
steeksleutel van 10 mm in en draai
een contramoer in voor de huls (4).
B
121
Draai de bovenste schroef (5) los en
verwijder de huls (4) en de U-vormige
schijf (6).
Voer de stappen in omgekeerde vol-
gorde uit om de openingsfunctie aan
de andere kant te herstellen.
C
