Installatie
Verbrandingsgasinstallatie
Condensafvoer
Uitvoeringen

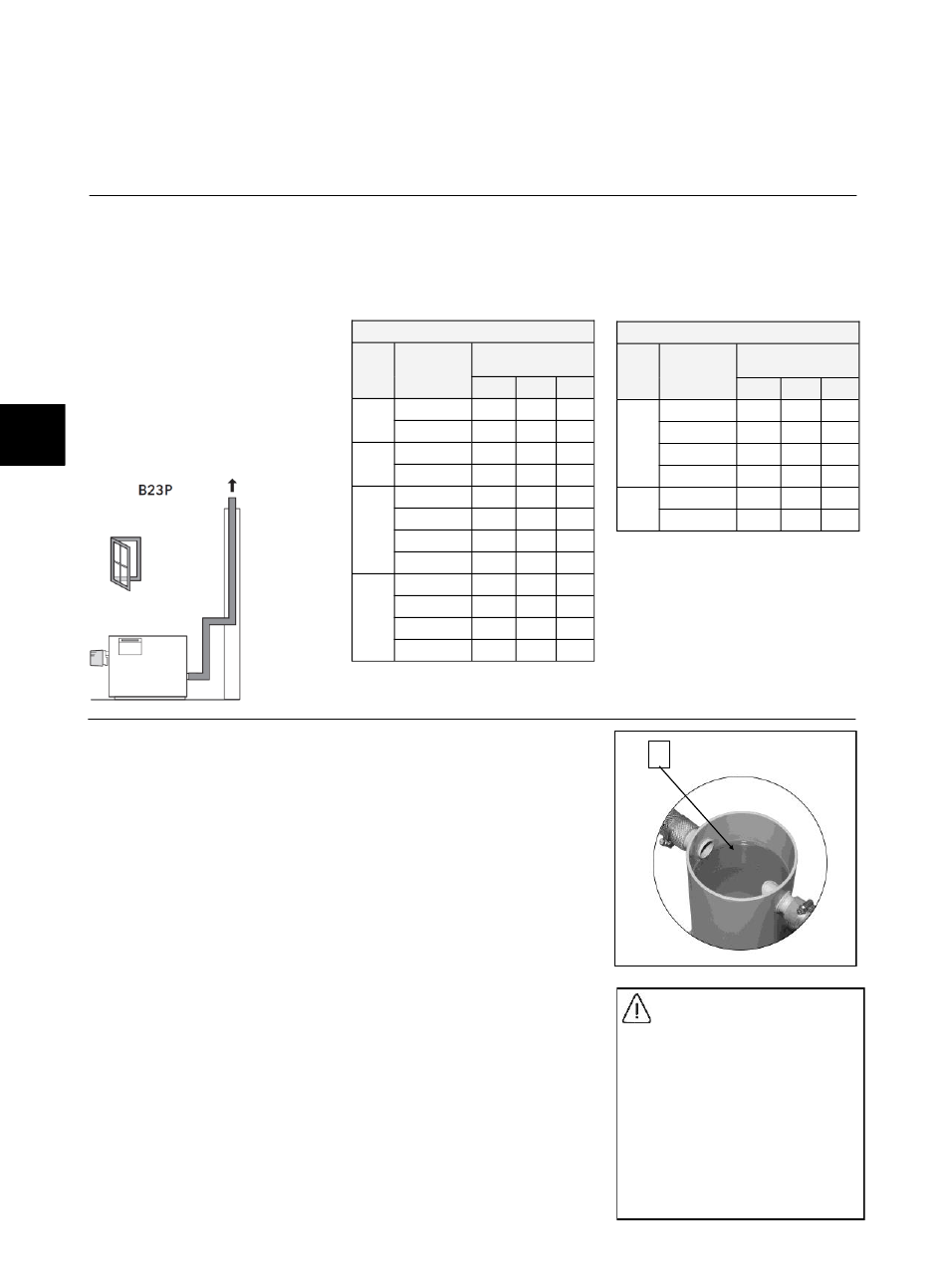

Afhankelijk van omgevingslucht B23
Afvoer van de verbrandingsgassen via
het dak. De verbrandingslucht wordt
aan de plaats van opstelling
onttrokken. Een goede verluchting van
de plaats van opstelling moet in
overeenstemming met de lokale
voorschriften gegarandeerd zijn.
Eisen aan de plaats van opstelling en
de kwaliteit van de verbrandingslucht in
acht nemen.
NL
Andere uitvoeringen zijn niet
toegestaan.
Aansluiting van de sifon van het toe-
stel
Aan de condensafvoer van de ketel
moet de bij de ketel meegeleverde sifon
van het toestel (1) worden aangebracht.
Om de sifon correct te kunnen monte-
ren, moet de ketel verplicht op een sok-
kel worden geplaatst (zie hoofdstuk
"Opstelling van de ketel").
Voor de inbedrijfstelling van de ketel
moet de sifon van het toestel (1) met
water worden gevuld om te vermijden
dat er slechte geuren uit de
condensafvoer opstijgen.
Neutralisatie van het condens
Het eventuele condens in de ver-
warmingsketel, de verbrandingsgasbuis
of de schoorsteen moet naar het
openbaar rioleringssysteem worden
afgevoerd. Hierbij moeten de specifieke
nationale voorschriften in aanmerking
worden genomen. Neutralisatie van het
condens is doorgaans vereist bij vermo-
gens van meer dan 200 kW.
De neutralisatiebox wordt rechtstreeks
op de sifon van het toestel aangesloten.
Het deksel van de neutralisatiebox moet
zich onder de condensafvoer van de
ketel bevinden.
Maximale lengte van de afvoerleiding
De onderstaande lengtes voor de afvoerleidingen werden in overeenstemming met
EN 13384 voor een roestvrijstalen schoorsteen berekend. Deze waarden gelden
P
als richtwaarden. In overeenstemming met de specifieke nationale normen en
richtlijnen moet een individueel bewijsdocument worden voorgelegd.
Totale buislengte in m
Buis
STRATON XL Variazioni della direzio-
ne
1
160
150
35
210
13
180
150
60
210
35
200
150
60
210
60
270
36
350
16
225
270
60
350
44
450
18
600
3
Afvoer van het condens
Na de sifon van het toestel resp. na de
neutralisatiebox moet het condens
zichtbaar en vrij in een trechtervormige
sifon kunnen weglopen. Een vaste
verbinding met het leidingnet is niet
toegestaan om te vermijden dat het
condens of het afvalwater in geval van
een verstopte afvoerleiding naar de
ketel zou terugstromen.
Voor de condensafvoer mogen
uitsluitend corrosiewerende,
zuurbestendige en goedgekeurde
materialen worden gebruikt. De afvoer
moet zich in een vorstvrije ruimte
bevinden.
De afvoer moet met een helling > 3° (=
5,2 cm/m) worden gelegd om te
vermijden dat het condens
terugstroomt. Is een afvoer met
voldoende helling niet mogelijk, dan is
een condenspomp vereist.
Overeenstemmende neutralisatieboxen
en condenspompen kunnen bij ELCO
als toebehoren verkregen worden.
130
Totale buislengte in m
Buis
STRATON XL Variazioni della direzio-
2
3
33
31
250
270
11
8
350
60
60
450
33
30
600
60
60
300
450
60
60
600
33
30
13
8
60
60
41
37
13
8
-
-
1
GEVAAR:
Levensgevaar door vergiftiging!
Bij een niet met water gevulde
sifon of open aansluitingen kan lekkend
verbrandingsgas mensen in
levensgevaar brengen.
Bij het onderhoud en de inspectie, die
minstens 1 x per jaar moeten
plaatsvinden, moet de condensafvoer
worden gereinigd, moeten de sifon- en
afvoeraansluitingen op lekken worden
gecontroleerd en moet de sifon met
water worden gevuld.
ne
1
2
3
60
60
60
60
60
60
46
41
38
20
15
8
60
60
60
60
60
60
