Montage
Elektrische installatie
1
NL
De elektrische installatie en de
aansluitingen mogen uitsluitend
door een gespecialiseerde elektro-
technicus worden uitgevoerd.
Daarbij moet men de diverse voor-
schriften en bepalingen (VDE, EN, EVU
en nationaal) in acht nemen.
Algemeen genomen mag het apparaat
alleen door de gespecialiseerde instal-
lateur worden geopend.

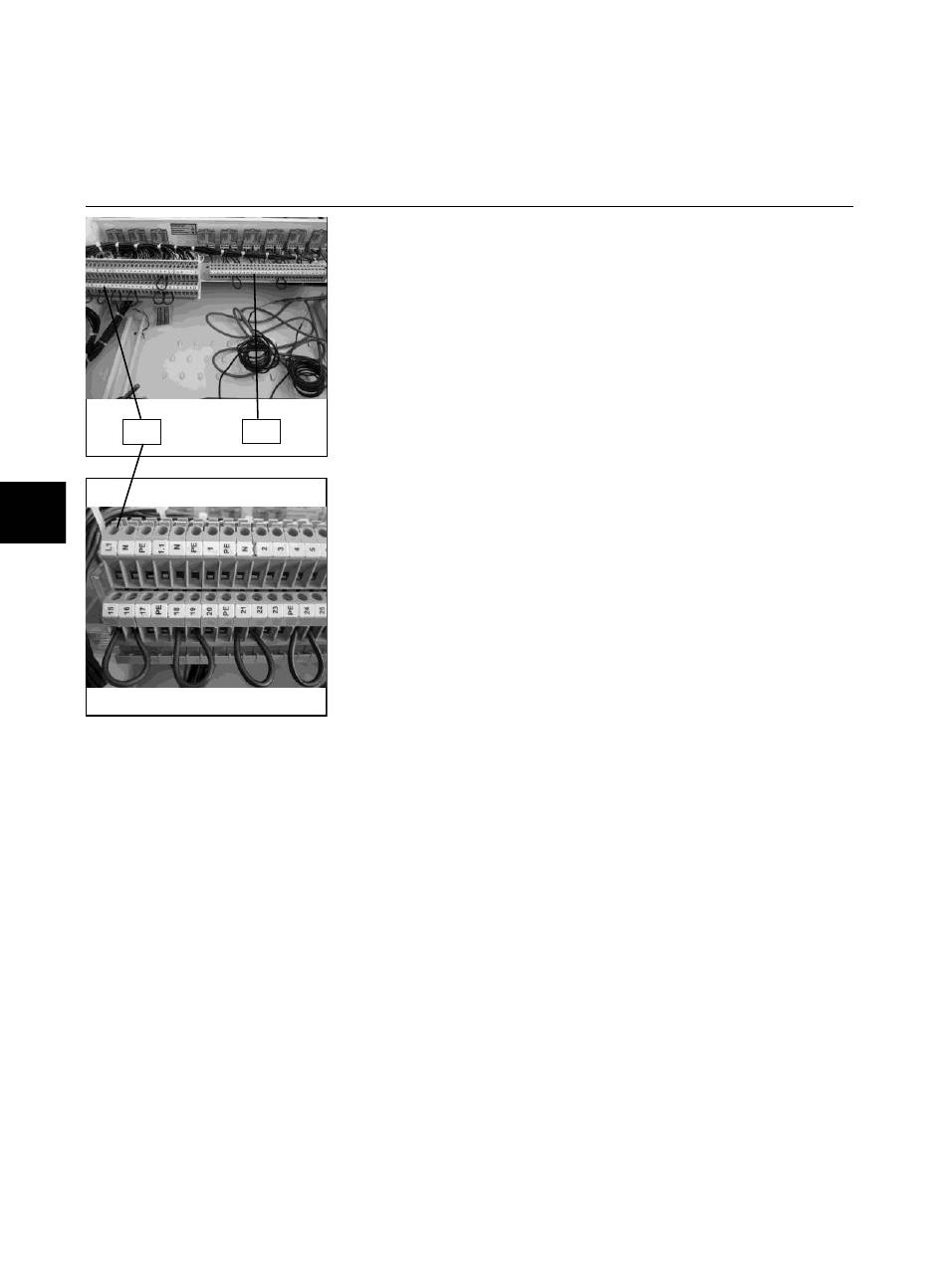

Ketel, schakelpaneel en pompmodule
zijn met stekkers verbonden. De
netaansluiting wordt via de klemmen
2
L1, N, PE (1) naar de klemmenrij van
het schakelpaneel gelegd, via een
daartoe bestemd en met T 10 A be-
veiligd stroomcircuit.
De verwarmingscentrale moet m.b.v.
geschikte middelen van het net kunnen
worden gescheiden. Daartoe kan men
schakelaars met een contactope-
ningsafstand van > 3 mm of leidingbe-
schermende schakelaars gebruiken.
Netspanning: 230 V, 50 Hz
Beveiliging van de netaansluiting:
T 10 A
Voor de voedingsleiding vanaf het net
moet men een vaste kabel met een
doorsnede van minstens 3 x 1,0 mm² in
het kabelmateriaal H05VV gebruiken.
De te gebruiken kabels moeten een
buiten-Ø van 6-13 mm hebben.
Ontwerp van de netaansluitleiding
De stroomvoerende geleiders vanaf de
trekontlasting tot de klemmen moeten
bij het wegglijden uit de trekontlasting
vóór de veiligheidsgeleider strak komen
te staan. De lengte van de geleiders
moet dienovereenkomstig worden be-
paald.
Stekkerverbinding tussen pompmo-
dule en schakelpaneel
De elektrische aansluiting van de
pompmodule en het schakelpaneel
wordt in de fabriek via een klemmenrij
(2) voorzien.
De ter plaatse reeds beschikbare ver-
warmingspompen 1 en 2, de opslag-
laadpomp en de motormenger kunnen
op de klemmenrij worden aangesloten.
Apparaatzekering
De zekering van het apparaat (230 V, T
6,3 A) bevindt zich makkelijk bereikbaar
op het schakelpaneel ( T 6,3 A).
De totale stroom van alle elektrische
verbruikers samen mag niet meer dan
6,3 A bedragen.
Gerätesicherung austauschen
Stroom voor het schakelpaneel on-
derbreken.
Zekeringhouder 90° draaien en sa-
men met de zekering eruit halen.
Zekering vervangen.
Zekeringhouder terugplaatsen en 90°
draaien.
Controleren of de houder stevig vast-
zit.
Stroom inschakelen, de Lamp in de
netschakelaar moet branden
Stekkerverbinding tussen brander
en schakelpaneel
Brander en schakelpaneel zijn via
overeenkomstige stekkerverbindin-
gen met elkaar verbonden.
1. Kabel met 7-polige branderstekker
voor 1e brandertrap
2. Kabel met 4-polige branderstekker
voor 2e brandertrap
3. Kabel met 2-polige stekker voor
branderontgrendeling op afstand
140
