Description du produit
Description du produit
Les chaudières à condensation au fioul
STRATON XL sont parfaitement adap-
tées à la technique à condensation
avec les surfaces de chauffe en inox.
Elles sont certifiées selon la norme EN
15034, homologuées et portent le mar-
quage CE.
Les mesures d'assurance-qualité selon
DIN ISO 9001 contribuent à une qualité
de fabrication et à une sécurité de fonc-
tionnement élevées.
La chaudière à condensation au fioul
STRATON XL est disponible dans les
puissances 150kW, 210kW, 270kW,
350kW, 450kW et 600kW. Elle est pro-
posée sous forme de module avec le
brûleur à flamme bleue à deux allures,
conçu à cet effet, VB30...DUO jusqu'à
VB45...DUO.
Principe de fonctionnement
Sur les chaudières à condensation au
fioul STRATON XL, tous les compo-
sants qui sont en contact avec le gaz
de chauffage ou les condensats, sont
fabriqués en acier inoxydable stabilisé
avec du titane. Un fonctionnement est
ainsi possible sans consigne de tempé-
rature minimale de retour, de débit vo-
lumétrique minimal ou de charge mini-
male du brûleur.
Acheminement de l'eau
Les chaudières STRATON XL présen-
tent un grand volume d'eau et une
faible perte de charge côté eau chaude.
Sur la plupart des installations de
chauffage, il est ainsi possible de rac-
corder directement la chaudière au
dispositif de distribution du chauffage
sans mettre en place un aiguillage in-
termédiaire. Cela facilite l'installation.
Le retour est acheminé dans la chau-
dière de manière ciblée entre la zone
supérieure et inférieure, de façon à
utiliser de manière optimale l'effet de
condensation dans la zone inférieure.
Pour les circuits de chauffe à tempéra-
ture de retour élevée, il existe un rac-
cordement séparé du retour permettant
d'éviter la diminution de l'effet de con-
densation par le mélange de l'eau de
retour froide et chaude.
Transport du gaz chaud
Les gaz chauds s'écoulent à travers les
tubes de fumée à contre-courant de
l'eau de chauffage (échangeur ther-
mique à contre-courant).
Les tubes de fumée sont disposés cha-
cun avec une inclinaison dans le sens
de l'écoulement pour garantir un écou-
lement propre du condensat. Dans le
même temps, les surfaces sont net-
toyées en permanence par le conden-
sat qui s'écoule.

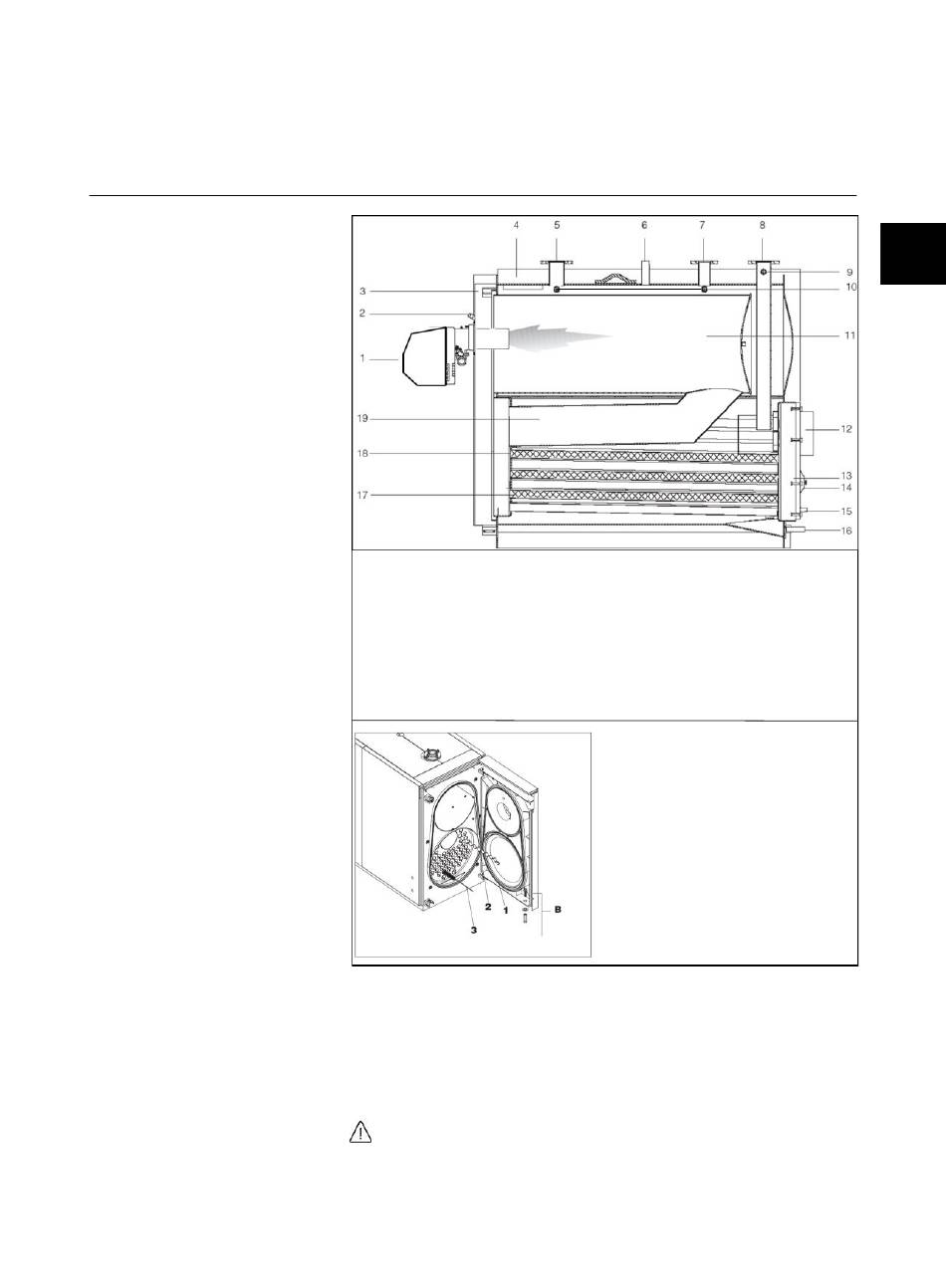

1
Brûleur
2
Fenêtre de surveillance des flammes
avec prise de pression
3
Porte de la chaudière
4
Habillage
5
Départ
6
Raccord de sécurité
7
Retour (Température haute)
8
Retour (Température basse)
9
Douilles de sonde
Isolation thermique
Le modèle STRATON XL présente une
isolation thermique efficace, qui en-
toure de toutes parts le bloc chaudière.
Les pertes de rayonnement et de dis-
ponibilité fonctionnelle sont ainsi ré-
duites au minimum.
Utilisation conforme
La chaudière à condensation au
fioul STRATON XL est conçue pour le
chauffage d'ambiance et le traitement
de l'eau chaude par le biais d'une
7
10 Douilles de sonde
11 Foyer
12 Raccord de fumées
13 Boîte de fumées
14 Orifice de nettoyage
15 Évacuation des condensats
16 Robinet de remplissage et de vidange
17 Turbulateurs
18 Tubes de fumée de condensation
19 2e conduit de fumées
1
Porte de la chaudière
2
Turbulateur
3
Brosse de nettoyage
B
Goujon pour la porte
(utilisable à gauche ou à droite)
installation de chauffage à circuit fermé,
présentant une température de départ
de maxi 85°C et d'une pression de ser-
vice de maxi 6 bar.
La chaudière ne doit pas être exposée
aux influences météorologiques. Elle
n'est pas conçue pour une mise en
place à l'extérieur.
Elle doit uniquement être utilisée de
manière conforme aux dispositions,
dans le respect de la notice d'installa-
tion et de maintenance.
