Montage
Opstelling van de ketel
Plaats van opstelling
Selecteer de plaats van opstelling zo
dat de verbrandingsgasaansluiting op
de afvoerkoker voor de
verbrandingsgassen zo kort mogelijk
en zonder bochten kan gebeuren.
Het opstelvlak of de basis moet vlak
en waterpas zijn.
NL
Ketelsokkel
De on-site gemetste of in beton
gegoten ketelsokkel moet met het oog op
een gegarandeerde en veilige
condensafvoer min. 10 cm hoog zijn,
overeenstemmen met de afmetingen van de
ketel en mag om geluidswerende redenen
niet tot aan de zijwanden van de plaats van
opstelling komen.
Alternatief kunnen voor deze ketel
specifieke oplegblokken worden
gebruikt, die als toebehoren bij ELCO
verkrijgbaar zijn. Deze dempen
aanvullend ook het lichaamsgeluid met
ca. 10 dB(A).

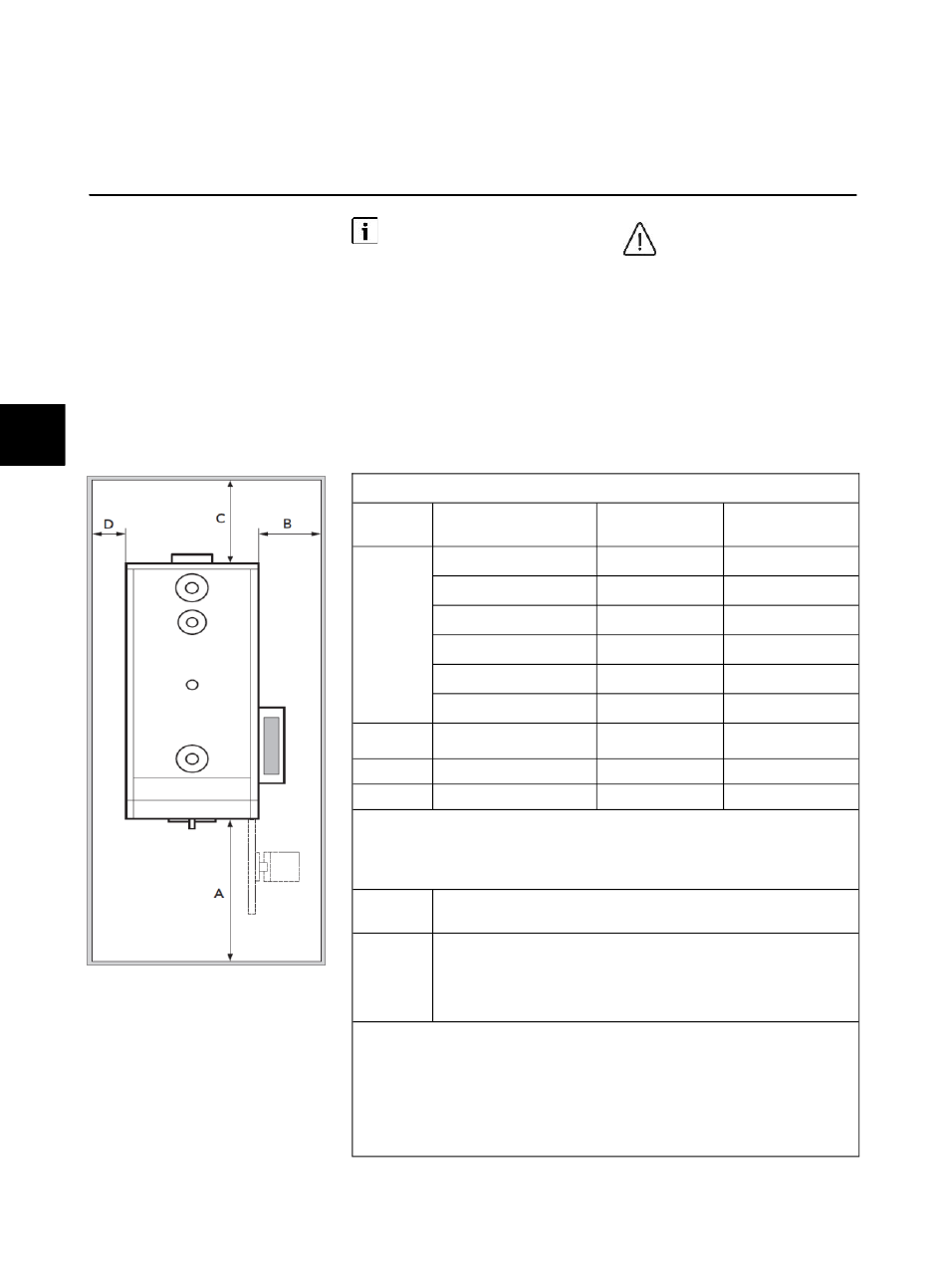

Minimale wandafstanden
Maat
STRATON XL
A
150
210
270
350
450
600
B*
150 - 600
C
150 - 600
D*
150 - 600
De branderdeur en het ketelbedieningspaneel kunnen naar keuze links of rechts
gemonteerd worden. Bij montage links moeten de afmetingen B en D verwisseld
worden. Bij montage aan verschillende kanten moet men aan beide kanten van
de ketel een wandafstand volgens aanduiding B respecteren.
A
Benodigde ruimte voor onderhoudswerkzaamheden en voor het
verwijderen van de geluidswerende kap
C
De toegankelijkheid en demontage van de Verbrandingsgasverza-
melbak moet worden gegarandeerd.
Voor maatregelen m.b.t. geluidsisolatie moet extra vrije ruimte
worden voorzien (plaats voor schouwveger en eventuele reiniging
van de condens-sifon in acht nemen).
Om de montage-, onderhouds- en servicewerkzaamheden vlotter te laten
verlopen, worden grotere wandafstanden aanbevolen.
Stookplaatsen en afvoerleidingen (bij verbrandingsgastemperaturen tot 160 °C)
moet ver uit de buurt of afgeschermd van componenten in brandbare materialen
en van inbouwmeubelen worden gehouden zodat deze bij nominaal thermisch
vermogen niet aan temperaturen van meer dan 85 °C worden blootgesteld. De
aangegeven minimummaten moeten gerespecteerd worden.
120
De condensafvoer van de
ketel moet boven het deksel
van de sifon liggen.
aanbevolen
minimaal
[mm]
[mm]
1600
1400
1600
1400
1750
1550
1950
1750
2150
1950
2350
2150
1000
800
1200
800
600
400
