2. Estructura y funcionamiento
Principio de funcionamiento
Los contadores de gas de pistones rotativos son aparatos de medición
volumétricos para fluidos gaseosos que funcionan de acuerdo con el
principio de desplazamiento positivo. Debido a su principio de medición
volumétrico, trabajan con independencia de las influencias de la instalación
y por ello son especialmente adecuados para instalaciones de medición
compactas sin tramos de entrada. Estos contadores registran el volumen de
servicio y tienen la aprobación para la medición de gas con calibrado
obligatorio. Para la conversión pueden utilizarse conversores de volumen
electrónicos.
Cuerpo
Entrada

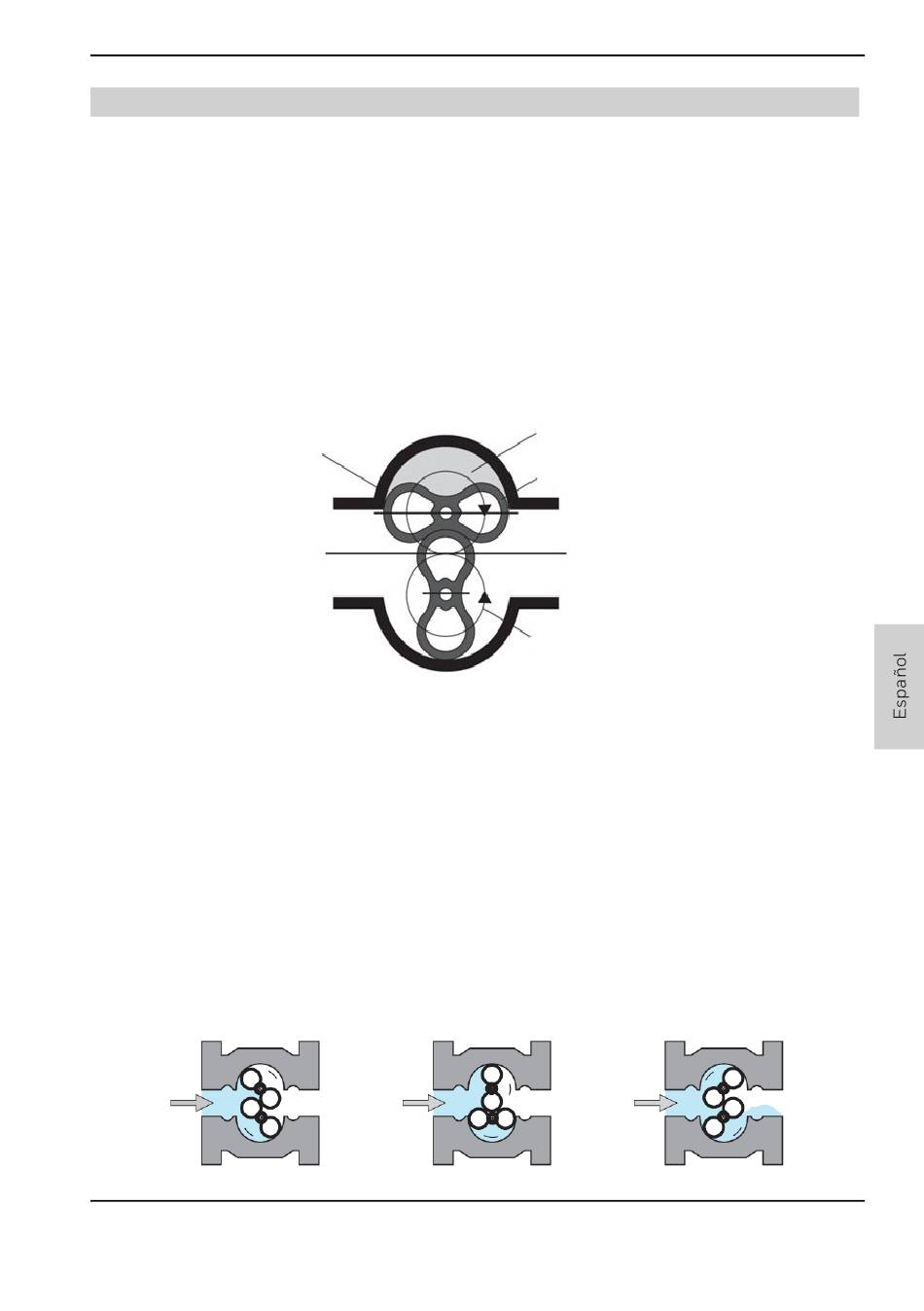

Fig. 1a | Principio de funcionamiento del contador de gas de pistones rotativos
Proceso de medición
Dentro de un cuerpo, con una entrada y una salida, se encuentran dos
pistones rotativos con una sección parecida a un ocho (ver fig. 1). Los dos
pistones están acoplados entre sí mediante ruedas dentadas de
sincronización. Al pasar el flujo del gas giran los pistones sin contacto
metálico entre sí y transportan a la salida una cantidad de gas definida por
el volumen cíclico. Una revolución del sistema corresponde por lo tanto a un
volumen de gas definido. El movimiento rotativo de los pistones es
desmultiplicado mediante un engranaje reductor y transmitido mediante un
acoplador magnético al totalizador mecánico. El ajuste del contador de gas
de pistones rotativos se realiza mediante un par de ruedas dentadas en el
cabezal totalizador.
Fig. 1b | Principio de funcionamiento del contador de gas de pistones rotativos
73021678h
© Elster GmbH | Reservados todos los derechos y el derecho a realizar modificaciones
¼ volumen cíclico
Pistón
Salida
Ruedas dentadas de sincronización
