3.5 Position de montage et sens d'écoulement
Le compteur de gaz à pistons rotatifs de type RABO peut être traversé
horizontalement et verticalement. Les arbres des pistons et les rouleaux
chiffrés du totalisateur doivent toujours être placés horizontalement (voir
fig. 8). Pour une lecture optimale dans les différentes positions
d'installation / de service, le totalisateur peut pivoter jusqu'à 355°.
Si, lors de la commande, la position de montage et la position de service ont
été indiquées, cela signifie que tous les montages additionnels sont
effectués en usine conformément à la position de montage.
Totalisateur avec rouleaux

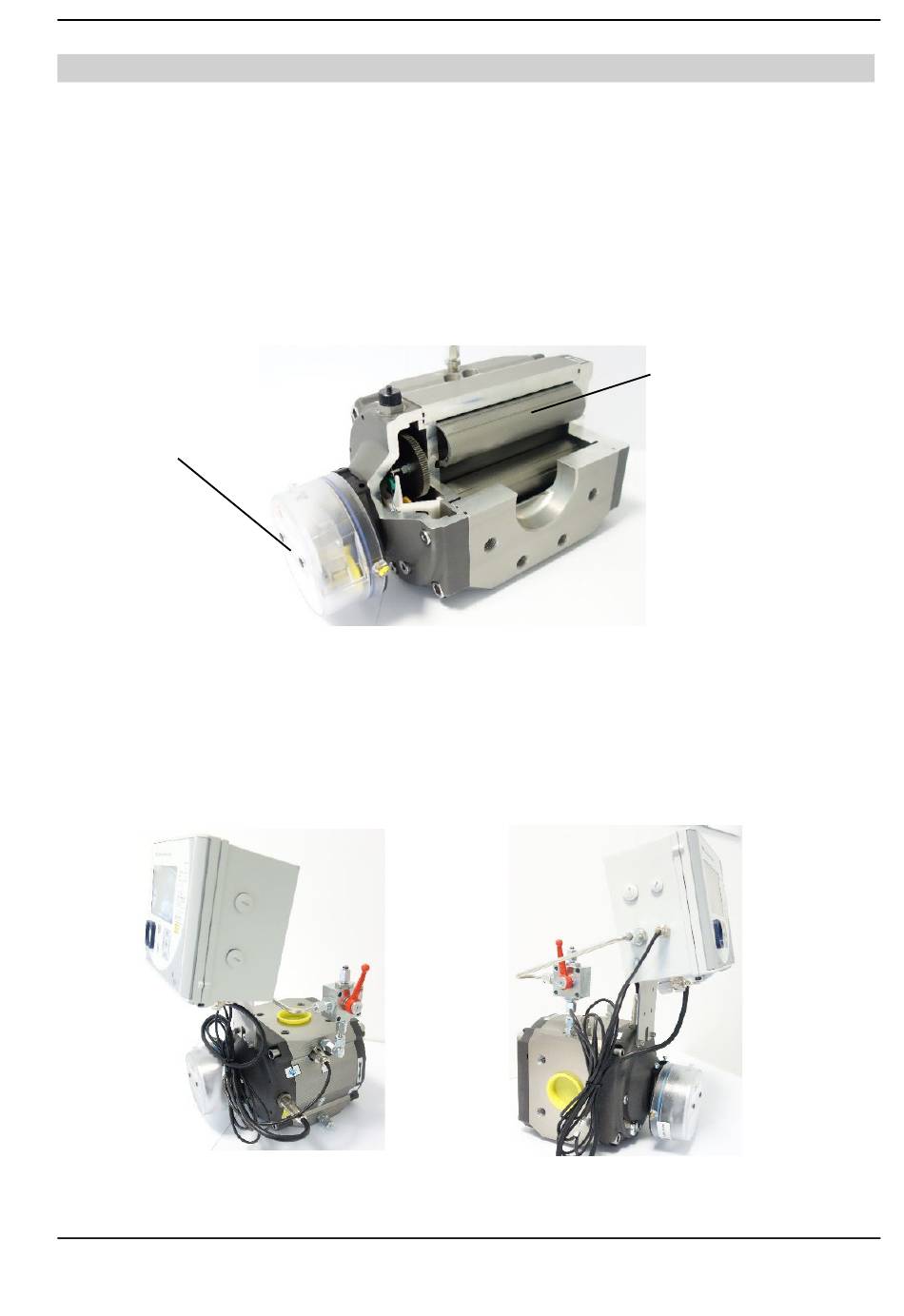

Fig. 9 | Vue en coupe RABO
Lors d'un montage vertical ultérieur, vous devez tourner le totalisateur et
éventuellement les autres composants montés (par ex. convertisseur de
volume) de 90°. Nous vous recommandons de faire appel à notre SAV
Honeywell pour de telles transformations.
Fig. 10a | Position de montage verticale
86
Fig. 10b | Position de montage horizontale
73021678h
© Elster GmbH | Tous droits et modifications réservés
Position des pistons
