3.6 Montaggio
ATTENZIONE!
Per il montaggio di raccordi a flangia osservare assolutamente le
norme di sicurezza e antinfortunistiche in vigore a livello locale.
ATTENZIONE!
Nell'area in cui è in vigore la direttiva sulle attrezzature a
pressione, i montatori di raccordi a flangia devono avere una
qualifica specifica (ad es. secondo EN 1591-4).
ATTENZIONE!
Per proteggere il contatore si consiglia un filtro a rete conico con
una larghezza di maglia di 250 μm. Nel montare il contatore in
verticale con direzione di flusso dal basso verso l'alto, si deve
inserire un filtro all'entrata e un filtro all'uscita del contatore (allo
scopo di proteggerlo da residui in ricaduta).
Togliere il filtro a rete conico dopo ca. 4 – 6 settimane, perché dopo
tale periodo potrebbe essere saturo e quindi ostacolare il flusso.
Installare il contatore a pistoni rotanti allineato come l'asse della
tubatura.
Le superfici della flangia del tubo e del contatore devono essere
parallele tra loro.
Durante il montaggio prestare attenzione alla direzione di flusso che è
indicata sul totalizzatore o sul corpo contatore.
Disporre le guarnizioni tra le flange in modo concentrico e assicurarsi
che non sporgano nel canale di flusso.
Gli assi dei pistoni devono trovarsi in posizione orizzontale (si consiglia
un controllo con una livella a bolla).
Assicurarsi che il contatore sia allineato senza serraggio eccessivo.
Fissare il contatore con le viti come indicato nella tabella 3.
Montare i pezzi accessori forniti.
Si consiglia di piazzare il contatore in modo che sia
protetto dalle intemperie oppure montare un'apposita
protezione.

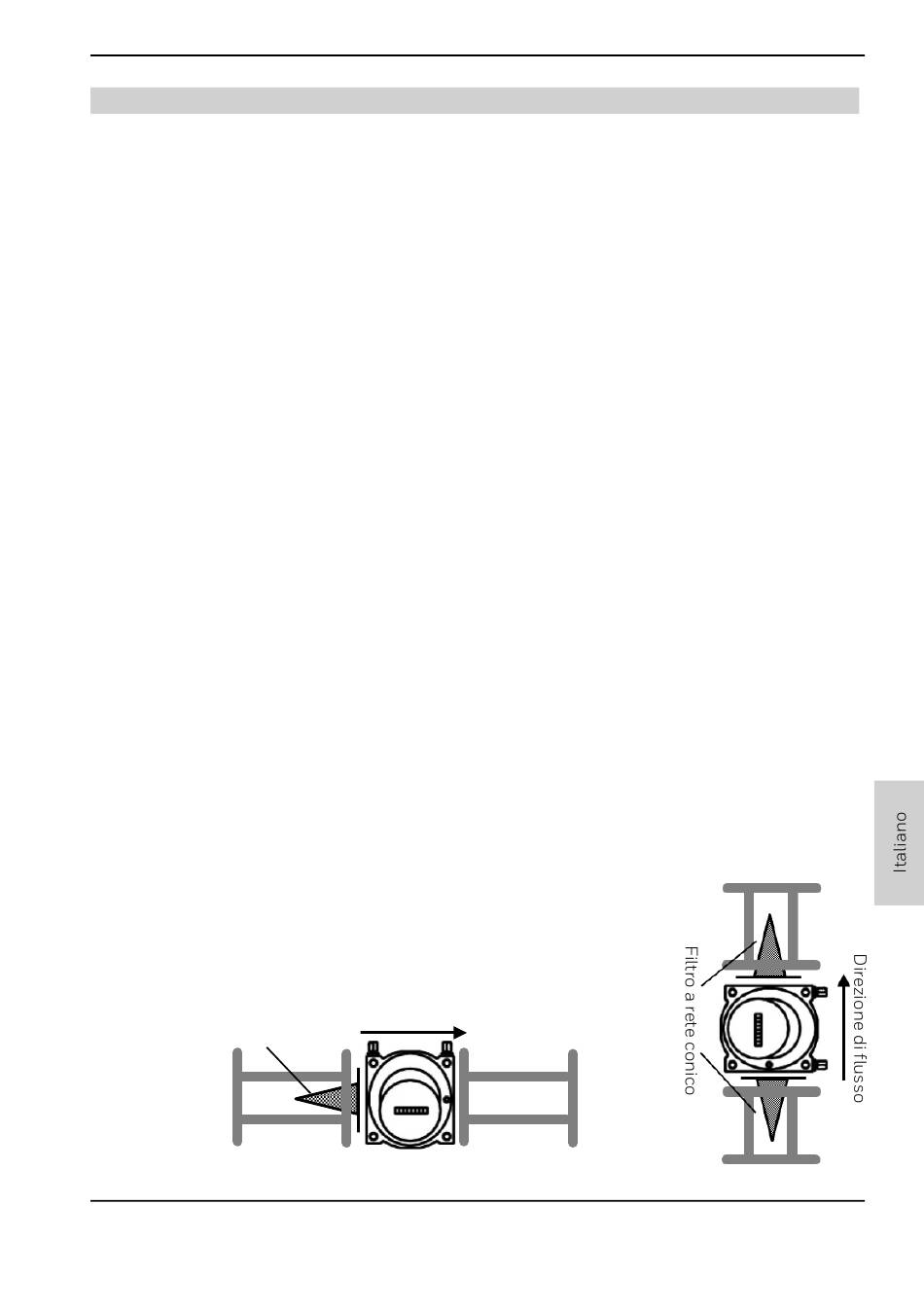

Filtro a rete conico
Fig. 11 | Montaggio filtro a rete conico
73021678h
© Elster GmbH | Tutti i diritti riservati e salvo modifiche tecniche
Direzione di flusso
