3.5 Einbaulage und Durchflussrichtung
Der Drehkolbengaszähler Typ RABO kann sowohl horizontal als auch vertikal
durchströmt werden. Die Kolbenwellen und die Zahlenrollen des Zählwerks
müssen immer horizontal ausgerichtet sein (siehe Abb. 8). Zur optimalen
Ablesung in den verschiedenen Einbau-/Betriebspositionen kann der
Zählwerkskopf bis zu 355° gedreht werden.
Wenn bei der Bestellung die Einbau- bzw. Betriebsposition angegeben
wurde, sind vom Werk alle Anbauten entsprechend der Einbaulage
vormontiert.
Zählwerk mit Zahlenrollen

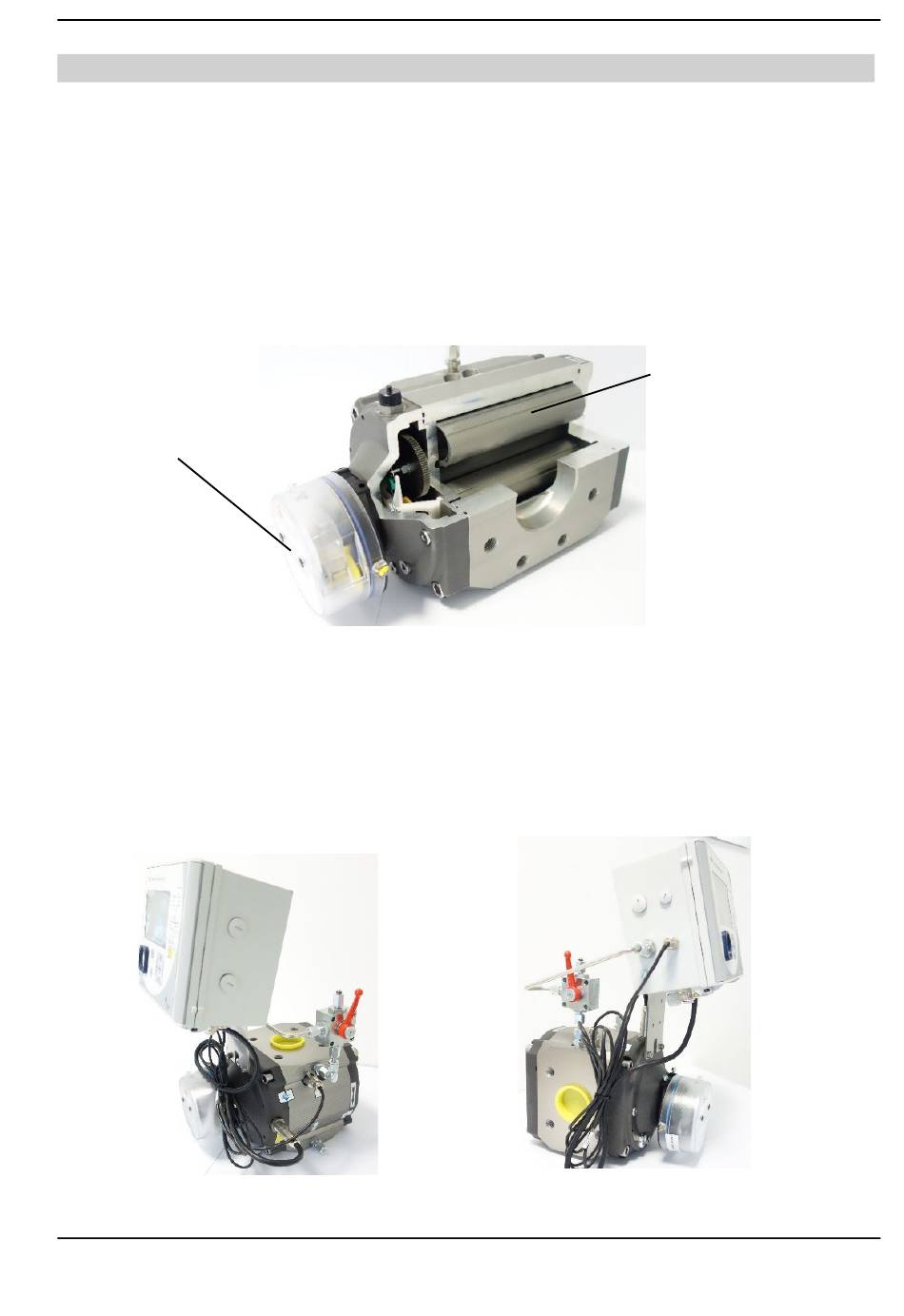

Abb. 9 | RABO-Schnittdarstellung
Bei einem nachträglich senkrechten Einbau müssen Sie den Zählwerkskopf
und evtl. andere Anbauten, wie z. B. Mengenumwerter, um 90° drehen. Wir
empfehlen Ihnen für derartige Umbauten unseren Honeywell-Kundendienst.
Abb. 10a | Vertikale Einbaulage
54
Abb. 10b | Horizontale Einbaulage
73021678g
© Elster GmbH | Alle Rechte und Änderungen vorbehalten
Lage der Kolben
