3.5 Posizione di montaggio e direzione di flusso
Il contatore gas a pistoni rotanti tipo RABO può essere a scorrimento
orizzontale o verticale. Gli alberi dei pistoni e le tamburelle del totalizzatore
devono sempre essere allineati in orizzontale (vedi fig. 8). Il totalizzatore si
può ruotare fino a 355° per consentire una lettura ottimale nelle diverse
posizioni di montaggio/esercizio.
Se al momento dell'ordine è stata indicata la posizione di montaggio ovvero
di esercizio, tutte le parti annesse sono premontate in fabbrica
conformemente alla posizione di montaggio.
Totalizzatore con tamburelle

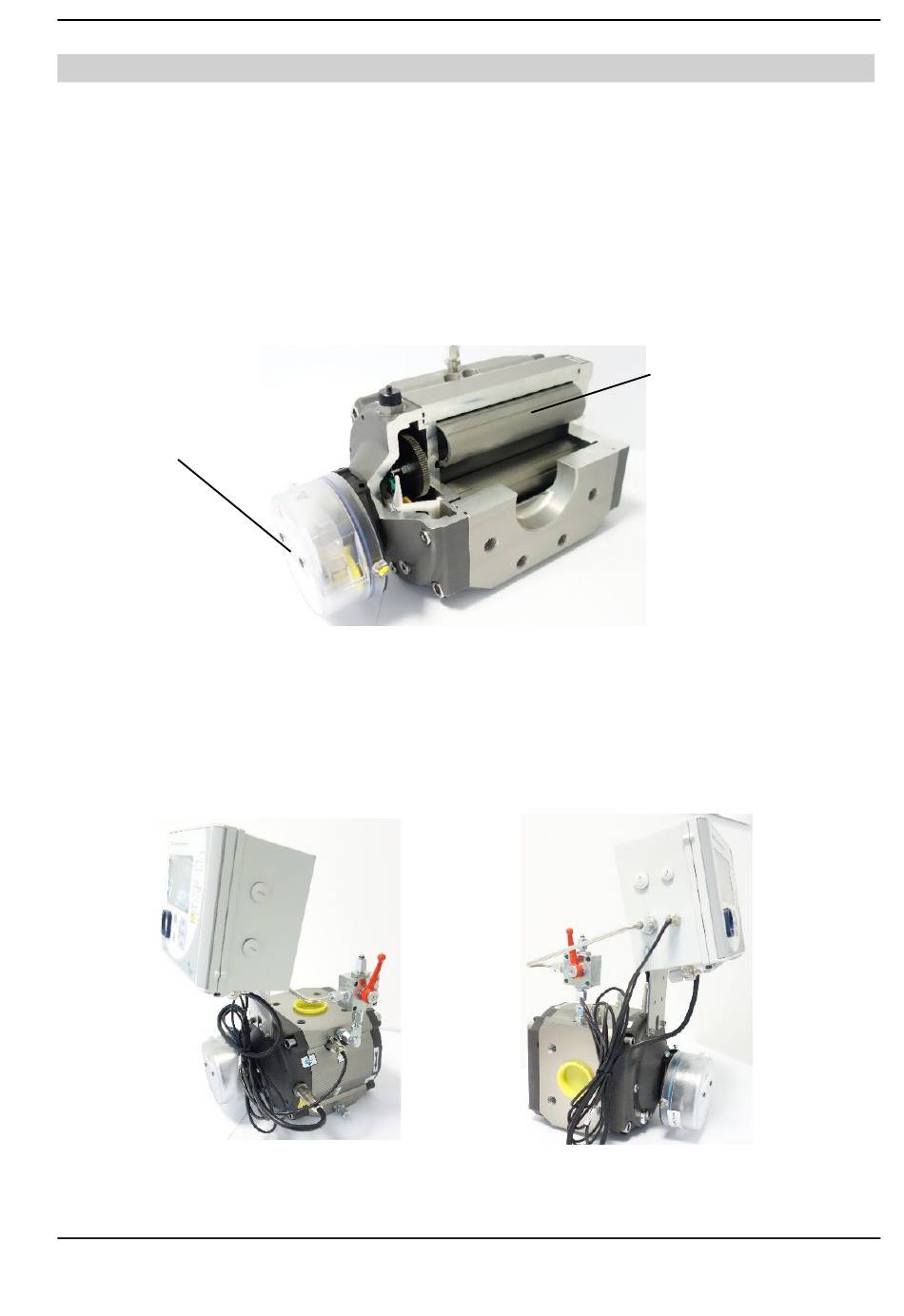

Fig. 9 | Rappresentazione in sezione RABO
In caso di montaggio verticale successivo, il totalizzatore e le eventuali altre
parti annesse, ad es. il convertitore di volume, devono ruotare di 90°. Se si
effettuano modifiche di tal genere, si consiglia di contattare il servizio di
assistenza clienti Honeywell.
Fig. 10a | Posizione di montaggio verticale
150
Fig. 10b | Posizione di montaggio orizzontale
73021678h
© Elster GmbH | Tutti i diritti riservati e salvo modifiche tecniche
Posizione dei
pistoni
