3.6 Montage
VORSICHT!
Für die Montage von Flanschverbindungen beachten Sie
unbedingt die für Ihren Ort geltenden Sicherheits- und Arbeits-
sicherheitsvorschriften.
VORSICHT!
Monteure für Flanschverbindungen im Geltungsbereich der
Druckgeräterichtlinie müssen eine entsprechende Qualifikation
(z. B. nach EN 1591-4) besitzen.
VORSICHT!
Zum Schutz des Zählers empfehlen wir ein Kegelsieb mit einer
Maschenweite von 250 μm. Beim Einbau des Zählers in einer
vertikalen Lage und mit Durchflussrichtung von unten nach oben
muss ein Sieb am Eingang sowie ein Sieb am Ausgang des Zählers
eingebaut werden (Schutz vor rückfallendem Schmutz).
Das Kegelsieb nach ca. 4 – 6 Wochen wieder entfernen, da es evtl.
nach dieser Zeit gesättigt ist und somit als Strömungshindernis
wirkt.
Installieren Sie den Drehkolbenzähler mit der gleichen Ausrichtung wie
die Achse der Rohrleitung.
Die Flächen der Rohr- und Zählerflansche müssen zueinander parallel
sein.
Achten Sie beim Einbau auf die Durchflussrichtung, die auf dem
Zählwerkskopf oder Zählergehäuse angegeben ist.
Dichtungen konzentrisch zwischen die Flansche setzen und darauf
achten, dass sie nicht in den Strömungskanal hineinragen.
Die Achsen der Kolben müssen sich in horizontaler Position befinden
(eine Überprüfung mit einer Wasserwaage wird empfohlen).
Darauf achten, dass der Zähler verspannungsfrei
ausgerichtet ist.
Den Zähler mit Schrauben nach Tabelle 3 anziehen.
Mitgelieferte Zubehörteile montieren.
Es wird empfohlen, den Zähler wettergeschützt
aufzustellen oder einen entsprechenden Schutz zu
montieren.

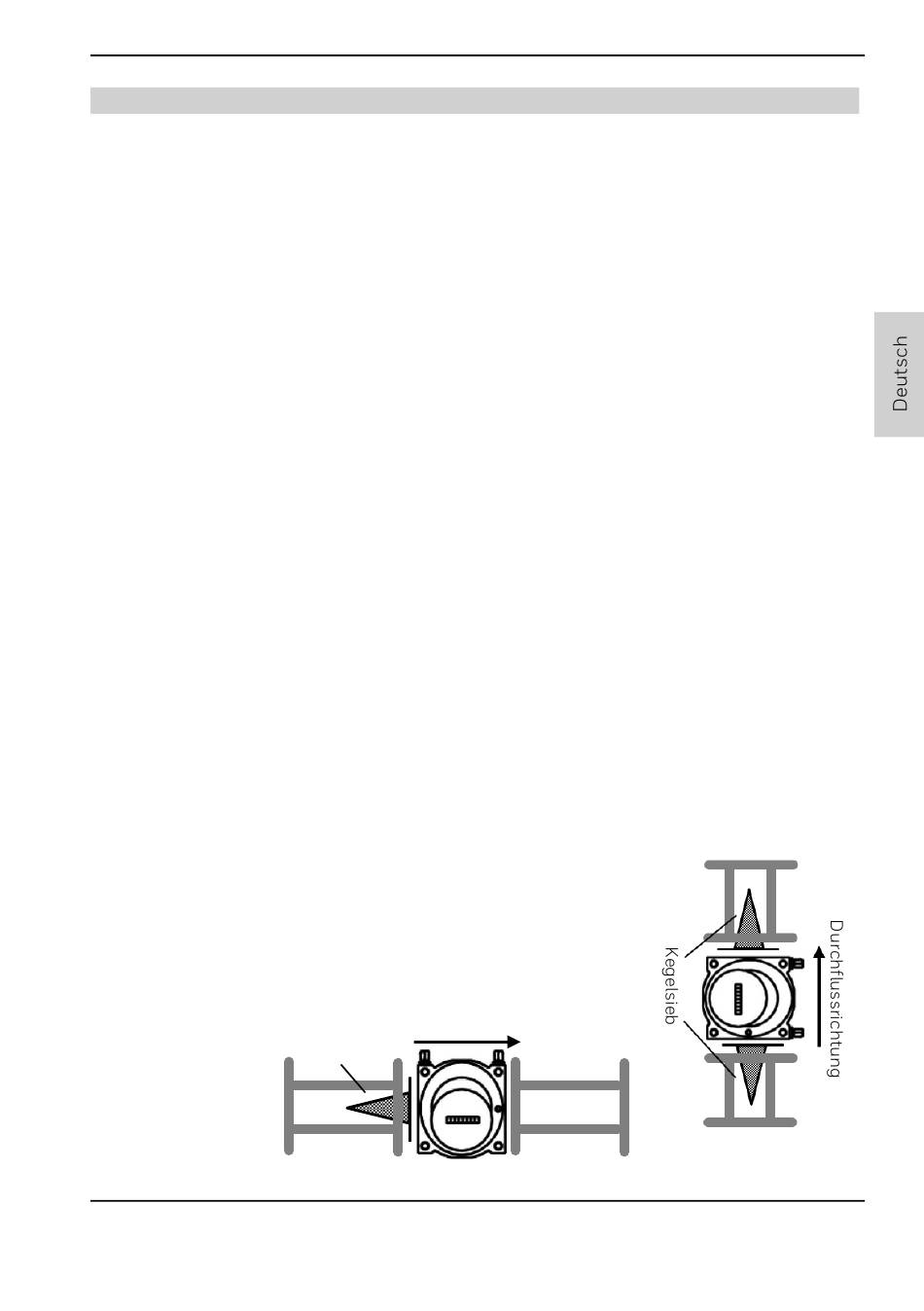

Abb. 11 | Einbau Kegelsieb
73021678g
© Elster GmbH | Alle Rechte und Änderungen vorbehalten
Durchflussrichtung
Kegelsieb
