3.5 Inbouwpositie en doorstroomrichting
De rotorgasmeter, type RABO kan zowel horizontaal als verticaal
doorstroomd worden. De zuigerassen en de telwerkrollen van het telwerk
moeten altijd horizontaal zijn uitgelijnd (zie afb. 8). Om optimaal in de
verschillende inbouw-/bedrijfsposities af te kunnen lezen, kan de telwerkkop
tot 355° worden gedraaid.
Wanneer bij de bestelling de inbouw- c.q. bedrijfsposities aangegeven
worden, dan worden door de fabriek alle onderdelen overeenkomstig de
inbouwpositie voorgemonteerd.
Telwerk met telwerkrollen

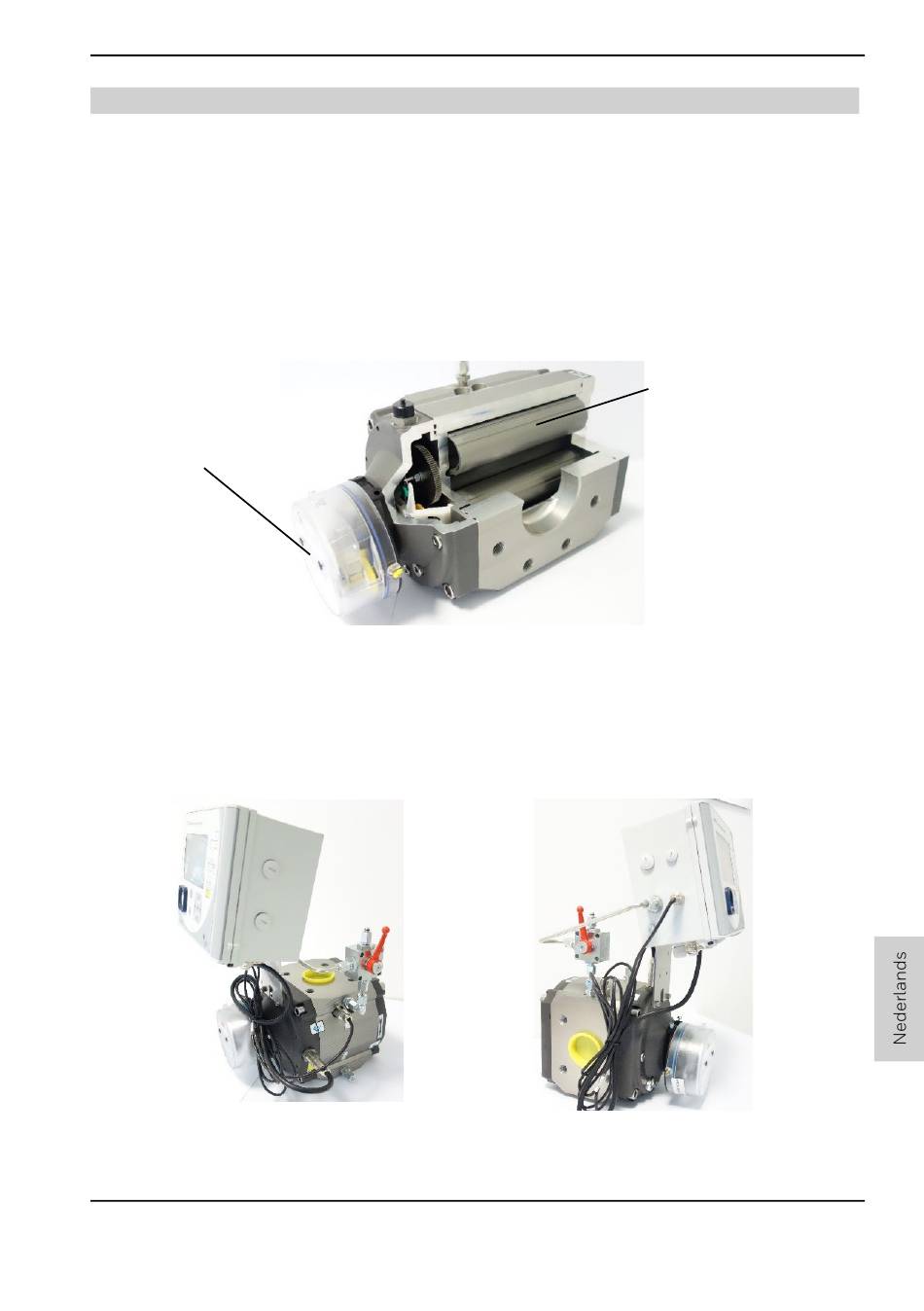

Afb. 9 | RABO-doorsnede
Bij verticale inbouw achteraf moet u de telwerkkop en eventuele andere
onderdelen, zoals bijv. een volumeherleidingsinstrument, 90° draaien. Wij
adviseren om voor deze aanpassingen contact op te nemen met de
servicedienst van Honeywell.
Afb. 10a | Verticale inbouwpositie
73021678h
© Elster GmbH | Alle rechten en wijzigingen voorbehouden
Positie van de
Afb. 10b | Horizontale inbouwpositie
