2.2 Versiones de totalizador
El contador puede estar equipado con diferentes versiones de totalizador:

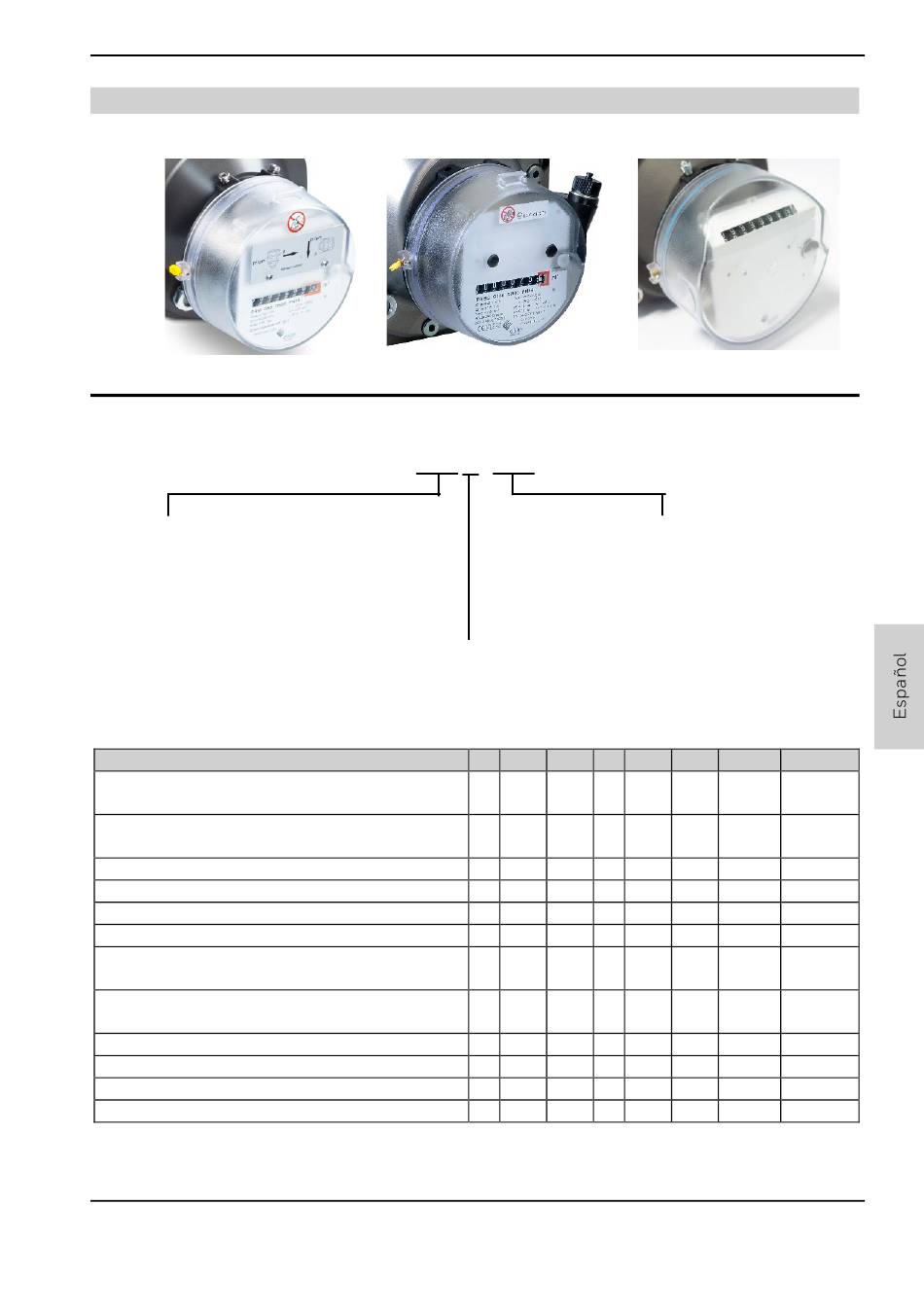

Fig. 3 | Ejemplo de cabezales totalizadores (izquierda: S1D, centro: S1V, derecha: S2)
Versión del modelo:
S1:
variante de plástico 1
S2:
variante de plástico 2
MI2: aluminio
Propiedad:
Totalizador mecánico de 8 dígitos por
tambores de cifras
2 totalizadores mecánicos de 8 dígitos por
1)
tambores de cifras
Cabezal totalizador giratorio en 355°
Clase de protección IP67
Lectura de 45°
Lectura vertical
Conexión para emisor de impulsos ext. IN-
S/W
Adecuado para emisor de impulsos int. IN-
Cxx
Emisor de impulsos S1xR contacto Reed int.
Opcional: cabezal de arrastre mecánico
Opcional: cartucho desecante
Opcional: ENCODER S1
Tabla 1 | Vista general de las diversas versiones de totalizador
1)
Un totalizador se cubre según la posición de montaje.
73021678h
© Elster GmbH | Reservados todos los derechos y el derecho a realizar modificaciones
Código tipo del cabezal totalizador:
xxx x – xxx
Tipo de construcción:
V: lectura vertical
D: totalizador doble
" ": lectura de 45°
S1 S1V S1D S2 S2V S2D MI-2
Ampliaciones:
R:
emisor de impulsos integrado
E1
R3:
emisor de impulsos integrado
•
•
-
•
•
-
-
•
-
-
•
•
•
•
•
•
•
•
•
•
•
-
-
•
-
-
•
•
-
•
•
•
•
-
-
-
-
-
•
•
-
•
•
•
•
-
-
-
-
-
-
-
-
-
-
•
•
•
-
-
Honeywell
MI-2D
-
-
•
•
•
-
•
•
•
•
•
•
-
•
-
•
•
•
•
-
•
-
•
-
•
-
-
-
•
-
-
•
•
-
•
•
