3.6 Montaje
¡PRECAUCIÓN!
Para el montaje de uniones por bridas es absolutamente necesario
que tenga en cuenta las normas de seguridad en general y de
seguridad laboral vigentes en su localidad.
¡PRECAUCIÓN!
Los montadores de uniones por bridas en el campo de vigencia de
la Directiva de equipos a presión han de tener una cualificación
adecuada (p. ej. según EN 1591-4).
¡PRECAUCIÓN!
Para proteger el contador recomendamos un tamiz cónico con un
tamaño de malla de 250 μm. En caso de que la posición de montaje
sea vertical y el flujo pase de abajo hacia arriba, se debe montar un
tamiz en la entrada y uno en la salida del contador (protección
contra partículas de suciedad que puedan volver a caer).
Retirar de nuevo el tamiz cónico al cabo de aprox. 4 – 6 semanas
porque es posible que tras ese tiempo esté saturado y pueda
causar por lo tanto un impedimento para el flujo.
Instalar el contador de pistones rotativos con la misma orientación que
el eje de la tubería.
Las superficies de las bridas del tubo y del contador han de ser paralelas
entre sí.
Tener en cuenta también en el montaje el sentido de flujo que está
indicada en el cabezal totalizador o el cuerpo del contador.
Colocar las juntas concéntricamente entre las bridas, teniendo cuidado
de que no sobresalgan dentro del canal de flujo.
Los ejes de los pistones deben estar en posición horizontal (se
recomienda una comprobación con un nivel de burbuja).
Prestar atención a que el contador esté orientado sin
tensión.
Apretar el contador con tornillos según la tabla 3.
Montar los accesorios incluidos en el suministro.
Se recomienda instalar el contador al abrigo de la
intemperie o montar una protección adecuada.
Tamiz cónico

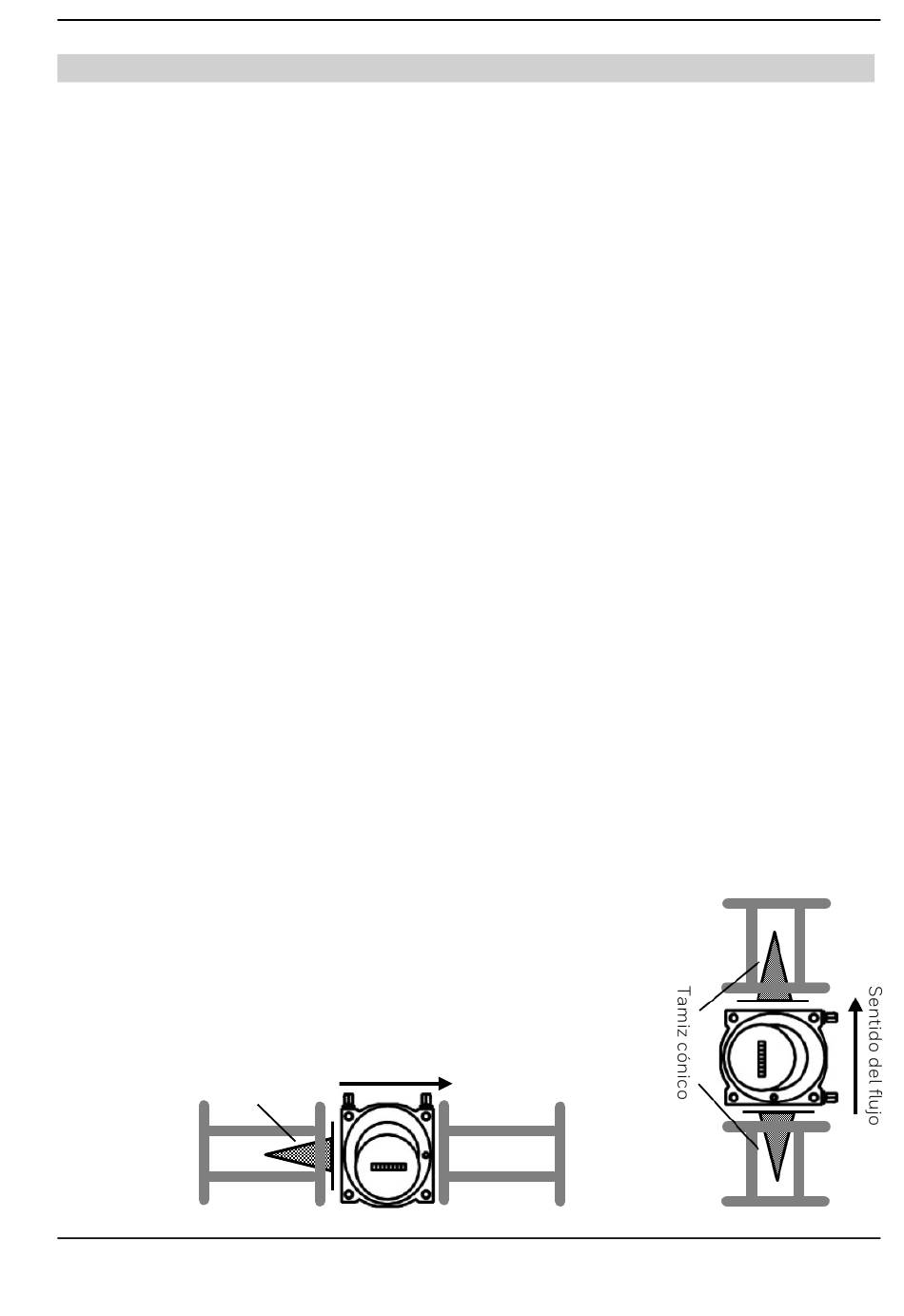

Fig. 11 | Montaje del tamiz cónico
118
73021678h
Sentido del flujo
