3.5 Posición de montaje y sentido del flujo
El contador de gas de pistones rotativos R.Abo se puede montar tanto para
flujo de gas horizontal como vertical. Los ejes de los pistones y los tambores
de cifras del totalizador deben estar siempre en posición horizontal (ver
fig. 8). El cabezal totalizador se puede girar hasta 355° para permitir una
lectura óptima en las diferentes posiciones de montaje/funcionamiento.
Si con el pedido se indicó la posición de montaje o de funcionamiento, todos
los elementos adicionales se montarán en fábrica de acuerdo con esa
posición de montaje.
Totalizador con tambores

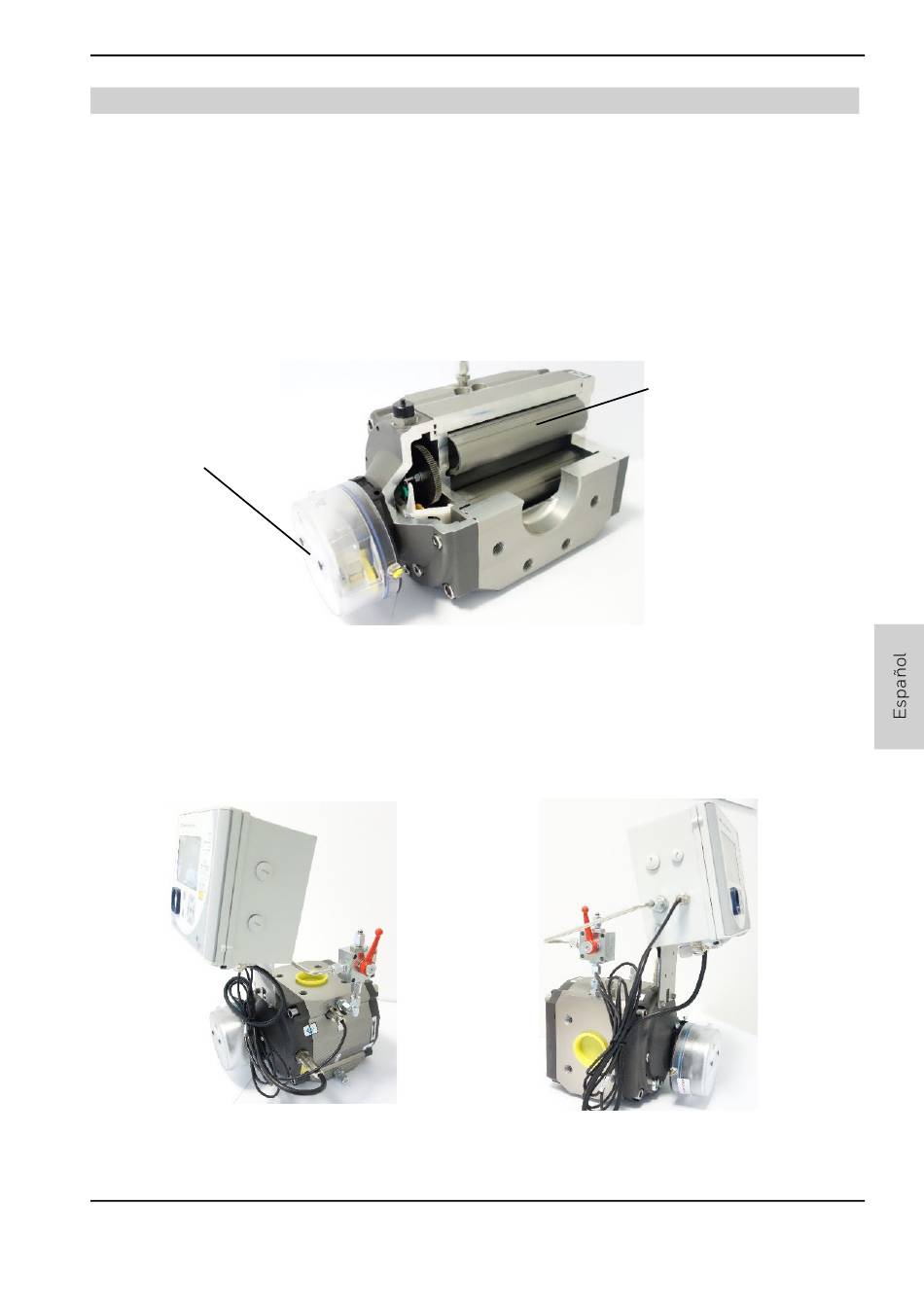

Fig. 9 | Sección del R.Abo
En caso de posterior instalación vertical, es posible que tenga que girar 90°
el cabezal totalizador y otros elementos adicionales, como por ejemplo el
conversor de volumen. Para este tipo de modificaciones de montaje le
recomendamos nuestro Servicio técnico Honeywell.
Fig. 10a | Posición de montaje vertical
73021678h
© Elster GmbH | Reservados todos los derechos y el derecho a realizar modificaciones
Posición de los
pistones
Fig. 10b | Posición de montaje horizontal
