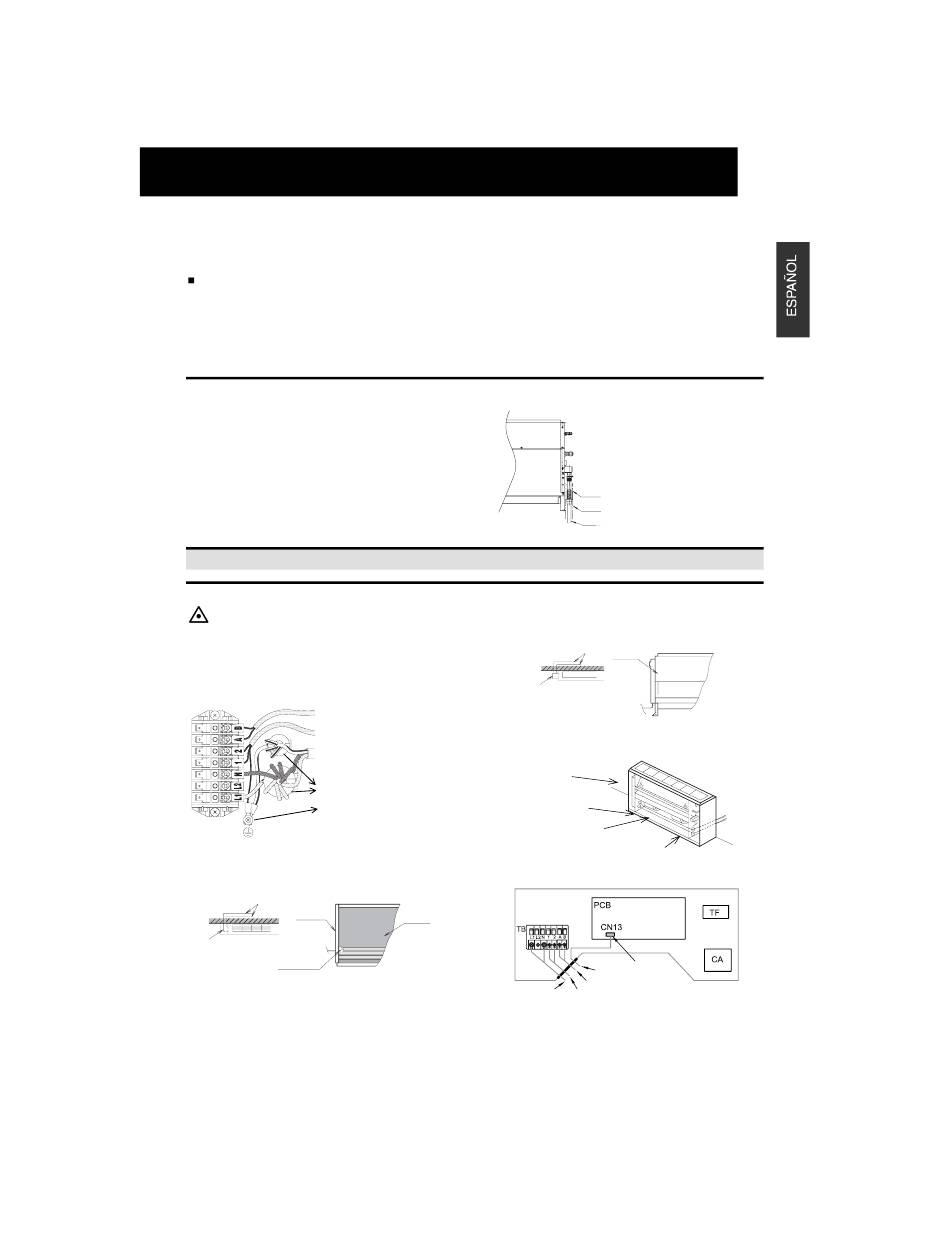

Después de instalar la tubería de desagüe y de realizar el
cableado eléctrico, compruebe que el agua fluye sin ningún
problema, siguiendo el procedimiento descrito a
continuación:
Comprobación de la unidad sin mecanismo de
desagüe
-
Vierta aproximadamente 1,8 litros de agua en la bandeja
de desagüe.
-
Asegúrese de que el agua fluye fácilmente y de que no
existen fugas de agua. Si no aparece agua en el extremo
de la tubería de desagüe, vierta otros 1,8 litros de agua
aproximadamente en la bandeja.
4.2. CONEXIÓN DE LA TUBERÍA DE DESAGÜE
1. Prepare un tubo de cloruro de polivinilo con un diámetro
exterior de 18.5 mm.
2. Aísle la tubería de desagüe después de conectar el tubo
tal y como se muestra.
5. CONEXIÓN DEL CABLEADO ELÉCTRICO
5.1. CONEXIÓN DEL CABLEADO ELÉCTRICO DE LA UNIDAD INTERIOR
ATENCIÓN:
Utilice cable blindado de par trenzado o cable de par
blindado para los hilos de transmisión entre las
unidades interior y exterior, y conecte la parte
blindada al tornillo de tierra en la caja eléctrica de la
unidad interior tal y como se muestra a continuación.
Conexión monofásica
Control remoto (PC-P1HE)
Hilos de transmisión
Hilos de la fuente de alimentación
(monofásica)
Enrolle los cables 3 veces
Tornillo de tierra
Retire la tapa frontal y la tapa lateral.
1. A continuación se muestra el cableado desde la parte
posterior izquierda al RPF.
Cableado
Tapa
Pared
lateral
Caja eléctrica
Apertura
(Parte posterior)
CONEXIÓN DEL CABLEADO ELÉCTRICO
NOTA:
Tenga cuidado con el grosor del material aislante
cuando se instale la tubería del lado izquierdo. Si es
demasiado grueso, no se podrá instalar la tubería en
la unidad
Tubo de desagüe
Aislamiento(suministrado por el instalador)
Tubo de cloruro de polivinilo (suministrado por el instalador)
2. A continuación se muestra el cableado desde la parte
posterior izquierda al RPFI.
Cableado
Pared
Caja eléctrica
3. A continuación se muestra el cableado desde la parte
posterior derecha.
Caja eléctrica
Cable intermedio
Cable del control remoto
Cable de alimentación
4. A continuación se muestra la conexión del cableado.
Tapa
frontal
RCS PC-P1HE (opcional)
Hilo de transmisión
Cable de
alimentación
5
5
Tapa frontal
Pared
Orificios de paso
Conector
RCS PC-2H2 (opcional)
