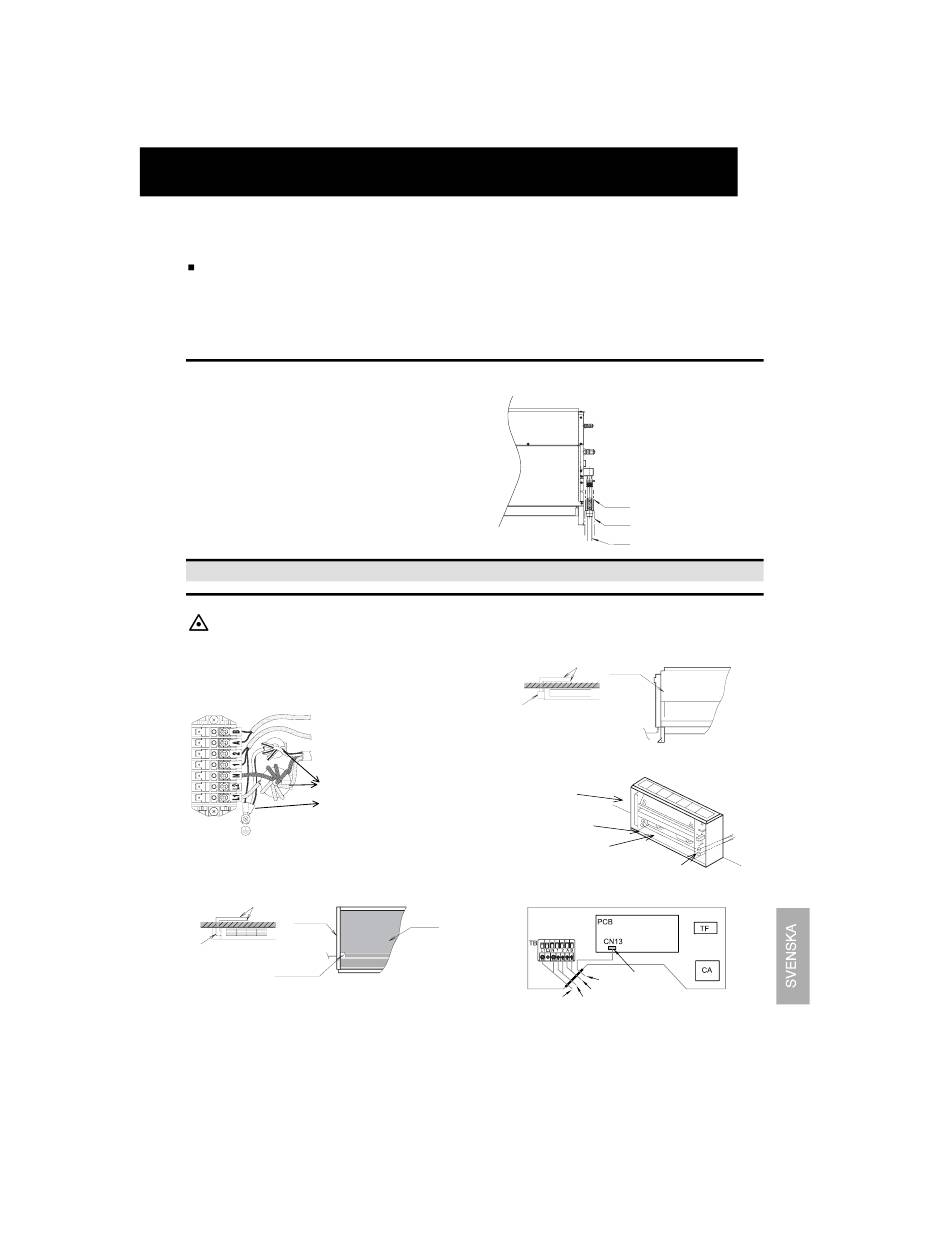

När du avslutat arbetet med dräneringsrören och
elkablarna kontrollerar du att vattnet flödar jämnt på
följande sätt:
Kontroll av enhet utan avtappningsmekanism
-
Häll ungefär 1,8 liter vatten i avtappningskaret.
-
Kontrollera att vattnet flödar jämnt och att inga
vattenläckor uppstår. När inget vatten längre syns i slutet
av dräneringsröret häller du i ungefär 1,8 liter vatten till i
avtappningskaret.
4.2. ANSLUTNING DRÄNERINGSRÖR
1. Förbered ett PVC-rör med 18,5 mm ytterdiameter.
2. Isolera dräneringsröret enligt bilden när du anslutit
dräneringsslangen.
5. ELKABLAR
5.1. ANSLUTNING AV ELEKTRISKA LEDNINGAR FÖR INOMHUSENHETEN
FÖRSIKTIGHET:
Använd tvinnade skärmade parkablar eller skärma av
parkablar för överföringskablar mellan inomhus- och
utomhusdelarna, och anslut den skärmade delen till
jordkontakten på den elektriska kontrollboxen på
inomhusdelen som visas nedan.
Enfasanslutning
Fjärrkontroll PC-P1HE
Anslutningsledningar
Strömförsörjningskablar
(enfas)
Rulla upp kablarna 3 gånger
Jordskruv
Avlägsna fronthöljet och sidohöljet.
1. Kablar från den bakre, vänstra sidan till RPF visas
nedan.
Kablage
Sido
Vägg
hölje
Kopplings
låda
Öppning
(baksida)
OBS!
När du installerar röret ska du inte binda samman
dräneringsröret och kylröret.
Var noga med tjockleken på isoleringen när du
använder röranslutning på vänster sida. Om
isoleringen är för tjock får inte röret plats i enheten.
2. Kablar från den bakre, vänstra sidan till RPFI visas
nedan.
Kablage
Vägg
Kopplings
låda
3. Kablar från den högra, bakre sidan visas nedan.
Eldosa
Mellanliggande kabel
Fjärrkontrollkabel
Strömförsörjningskabel
4. Kabelanslutning visas nedan.
Front
hölje
RCS PC-P1HE extra
Strömförsörjningskabel
Anslutningsledning
5
ELKABLAR
5
Dräneringsslang
Isolering (medföljer ej)
PVC-rör (medföljer ej)
Fronthölje
Vägg
Genomgångshål
Anslutning
RCS PC-2H2 (extra)
