3
KYLRÖR & PÅFYLLNING AV KYLMEDIUM
4

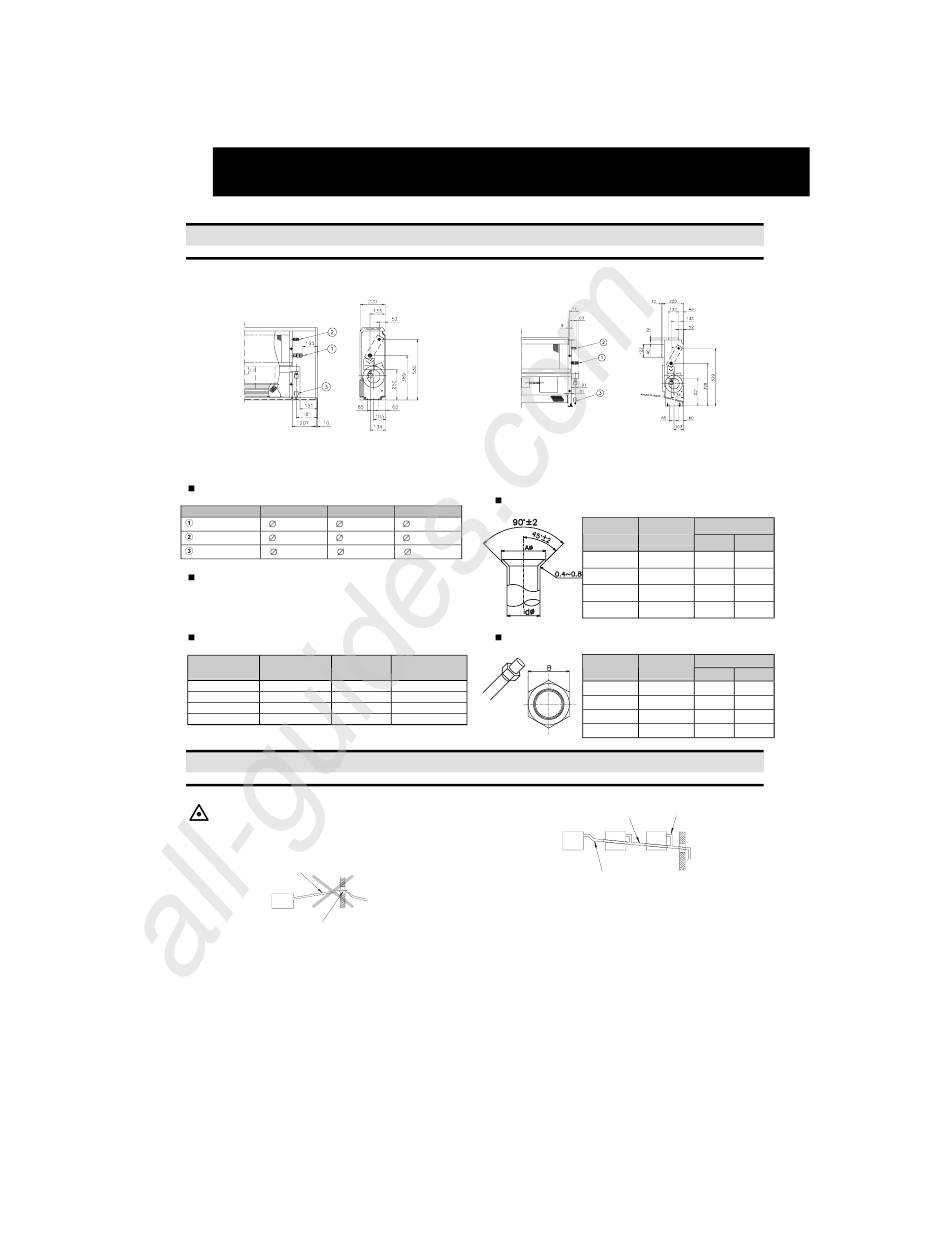

3. KYLRÖR & PÅFYLLNING AV KYLMEDIUM
3.1. RÖRANSLUTNING
3.1.1. RÖRENS PLACERING
Röranslutning för RPF
3.1.2. STORLEK RÖRANSLUTNING
Med R407C / R410A
Modell RPF(I)
1.0 / 1.5
2.0
Gasrör
12.70 (5/8)
15.88 (5/8)
Vätskerör
6.35 (1/4)
6.35 (1/4)
Dräneringsrör
18,5 OD
18,5 OD
Specialinstruktioner för R410A
Eftersom trycket i R410A är ungefär 1.4 gånger högre än i
R407C kan felaktig installation skapa allvarliga problem.
Det är nödvändigt att använda kopparrör,
Tjocklek Kopparrör
Nominell
Ytterdiameter
R407C
diameter
1/4
6,35
0,80
3/8
9,53
0,80
1/2
12,70
0,80
5/8
15,88
1,00
4. DRÄNERINGSRÖR
4.1. ALLMÄNT
OBS!
- Se till att dräneringsrören inte sluttar uppåt, eftersom
dräneringsvatten då rinner tillbaka in i enheten och
läcker ut i rummet när driften stoppas.
Fel: Lutning uppåt
Fel: För hög montering
- Anslut inte dräneringsröret till hygien- eller
avloppsledningar eller någon annan typ av
dräneringsledningar.
- När det gemensamma dräneringsröret ansluts till
andra inomhusenheter måste anslutningspunkten för
varje inomhusenhet vara högre än det gemensamma
röret. Storleken för det gemensamma dräneringsröret
måste vara tillräcklig för enhetens storlek och
nummer.
Röranslutning för RPFI
Enhet mm
Dimensioner Flarerör
(mm)
2.5
15.88 (5/8)
9.53 (3/8)
18,5 OD
Dimensioner Flaremutter
(mm)
R410A
0,80
0,80
0,80
1,00
FEL
- Dräneringsrören måste isoleras om de installeras på
en plats där kondens som bildas på utsidan av röret
kan droppa och orsaka skada.
Välj isolering för dräneringsröret så att ångor sluts
inne och kondens inte bildas. Vattenlås bör installeras
bredvid inomhusenheten.
- Detta lås måste vara väl konstruerad och
kontrolleras (fyllas) med vatten så att flödet är korrekt.
Bind inte samman dräneringsröret och kylröret.
OBS!
Installera dräneringen enligt nationella och lokala
bestämmelser.
Enhet mm
(mm)
A
Nominell
Ytter
+0/-0,4
diameter
diameter
R407C
R410A
1/4
6,35
9,0
3/8
9,53
13,0
13,2
1/2
12,70
16,2
16,6
5/8
15,88
19,4
19,7
(mm)
B
Nominell
Ytterdiame
diameter
ter
R407C
R410A
1/4
6,35
17
3/8
9,53
22
1/2
12,70
24
5/8
15,88
27/29
Anslutning för dräneringsrör
1/25~1/100 lutning nedåt
RÄTT
Vanlig dränering
9,1
17
22
26
29
