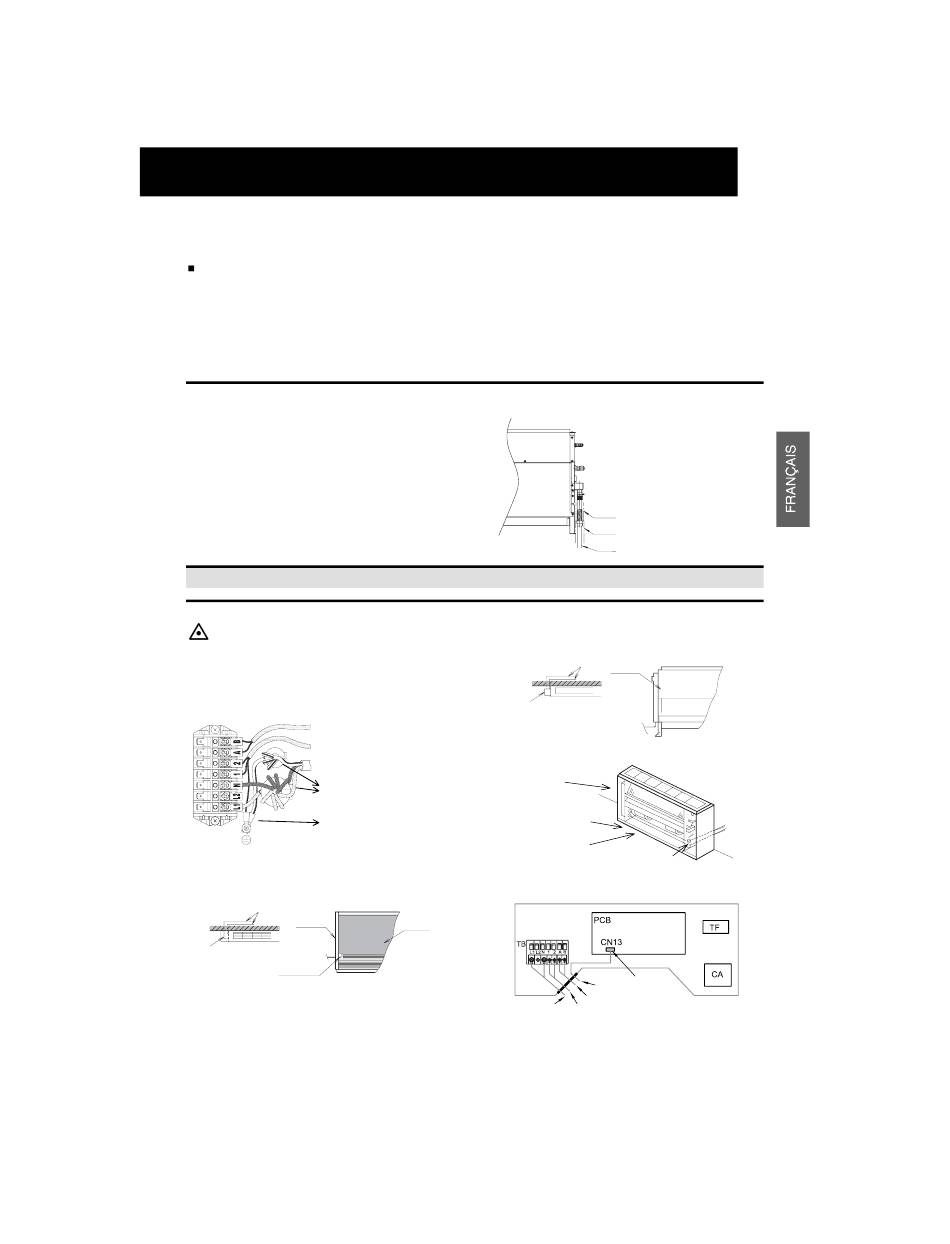

Une fois les travaux de tuyauterie d'évacuation et de
câblage électrique terminés, vérifiez que l'eau peut
s'écouler régulièrement, en procédant comme suit.
Vérification de l'appareil sans mécanisme de
purge des condensats
-
Versez approximativement 1,8 litres d'eau dans le
plateau d'évacuation des condensats.
-
Vérifiez que l'eau s'écoule régulièrement et qu'il n'existe
aucune fuite d'eau. En l'absence d'eau à l'extrémité du
tuyau d'évacuation des condensats, versez encore
environ 1,8 litres d'eau dans le plateau d'évacuation des
condensats.
4.2. RACCORD DE LA CONDUITE D'ECOULEMENT
1. Prévoyez un tube en polychlorure de vinyle d'un
diamètre extérieur de 18.5 mm.
2. Isolez le tuyau d'évacuation des condensats après son
raccordement au flexible d'évacuation, comme indiqué
ci-dessous.
5. CABLAGE ELECTRIQUE
5.1. CABLAGE ELECTRIQUE POUR UNITE INTERIEURE
PRÉCAUTIONS :
Utiliser un câble blindé à paire torsadé ou un câble à
paires blindé comme câbles de transmission entre les
unités intérieure et extérieure, puis raccorder la partie
blindée à la vis de terre de la boîte électrique de
l'Unité Intérieure comme indiqué ci-dessous.
Raccordement monophasé
Télécommande (PC-P1HE)
Câbles de transmission
Câbles d'alimentation
(Monophasé)
Enrouler les câbles trois fois
Vis pour la prise de terre
Retirez le panneau avant et le panneau latéral.
1. Câblage du RPF par la face arrière gauche, voir figure
ci-dessous.
Câblage
Panneau
Mur
latéral
Boîtier électrique
Ouverture (Partie arrière)
REMARQUE :
Prenez garde à l'épaisseur de l'isolation lors d'un
raccordement de la tuyauterie par la gauche. Une
isolation trop épaisse empêche l'installation de la
tuyauterie dans l'unité
2. Câblage du RPFI par la face arrière gauche, voir figure
ci-dessous.
Câblage
Boîtier électrique
3. Câblage par la face arrière droite, voir figure ci-dessous.
Boîtier électrique
Câble
intermédiaire
Câble de la
télécommande
Câble d'alimentation
4. La connexion du câblage électrique est représentée ci-
dessous.
Panneau
frontal
Câble d'alimentation Câble de transmission
5
CÂBLAGE ÉLECTRIQUE
5
Tuyau d'évacuation des condensats
Isolation (fournie sur site)
Tube en polychlorure de vinyle (fourni sur site)
Panneau
frontal
Mur
Mur
Trous de passage
Connecteur
RCS PC-2H2 (en option)
RCS PC-P1HE En option
