3
TUBAGEM DE REFRIGERANTE
4

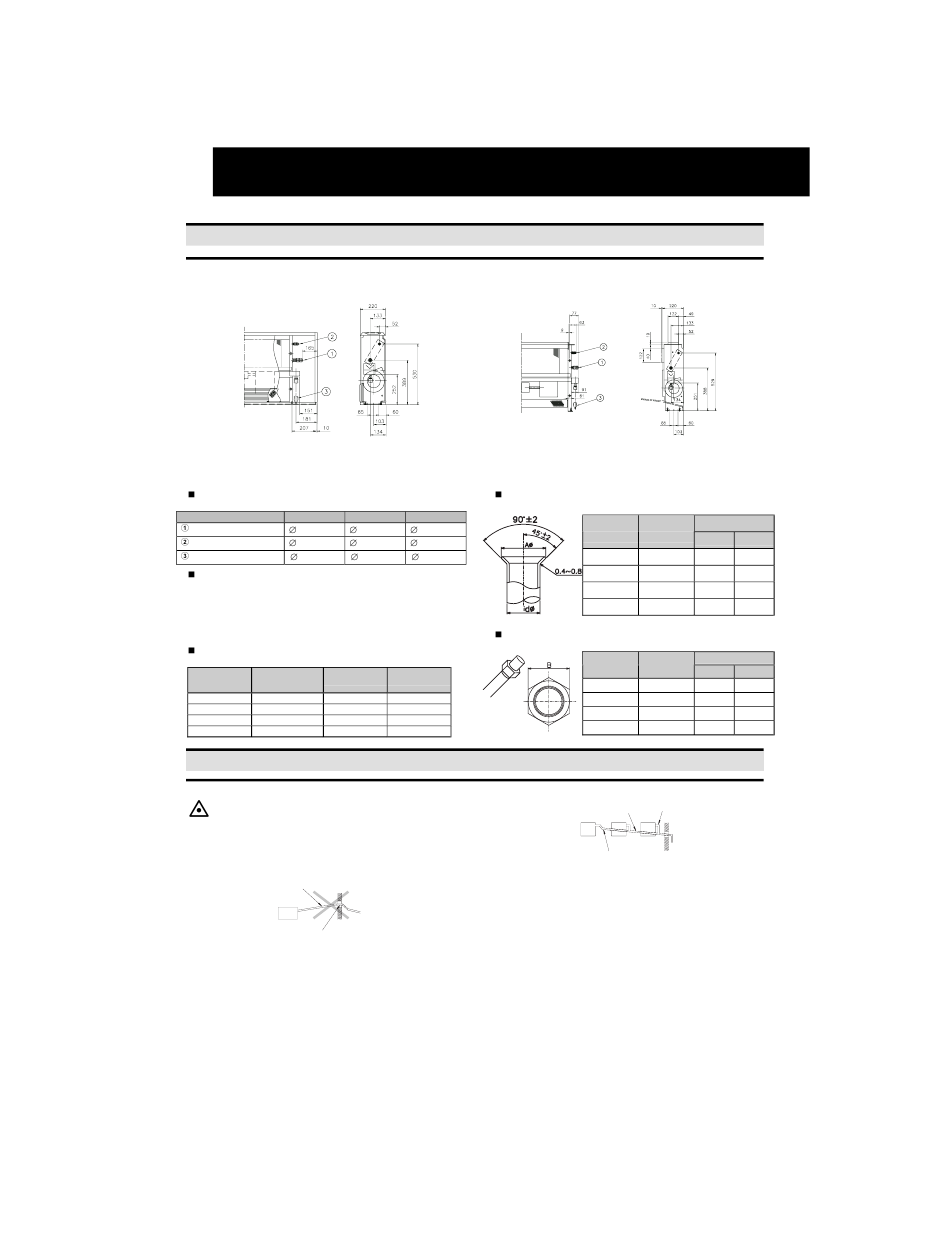

3. TUBAGEM DE REFRIGERANTE
3.1. LIGAÇÃO DE TUBAGEM
3.1.1. POSIÇÃO DA TUBAGEM
Ligação da tubagem de RPF
Unidades mm
3.1.2. CALIBRE DA LIGAÇÃO DE TUBAGEM
No caso de R407C / R410A
Modelo RPF(I)
1.0 / 1.5
Tubagem de líquido
12.70 (5/8)
15.88 (5/8)
Tubagem de gás
6.35 (1/4)
Tubagem de esgoto
18,5 OD
Instruções Especiais para R410A
Como a pressão de R410A é cerca de 1,4 vezes superior à
do R407C, uma instalação inadequada pode causar um
problema grave.
É necessário usar os tubos de cobre, calibre de terminais
de tubagem e porcas abocardados como mostrado abaixo.
Espessura dos Tubos de Cobre
Diâmetros
Diâmetros
R407C
nominais
Externos
1/4
6,35
0,80
3/8
9,53
0,80
1/2
12,70
0,80
5/8
15,88
1,00
4. TUBAGEM DE ESGOTO
4.1. GERAL
CUIDADO:
- Não crie uma inclinação ascendente nem levante a
tubagem de esgoto, uma vez que a água de esgoto
pode voltar para a unidade e ocorrerá um derrame
no chão do local de instalação da unidade quando a
unidade parar.
Non corretto: pendenza verso l'alto
Non corretto: parte in salita
- Não ligue a tubagem de esgoto à canalização de
esgoto sanitário ou a qualquer outra canalização de
esgoto.
- Quando for ligada uma tubagem comum de esgoto, o
nível de instalação de cada unidade interior deve ser
superior ao da tubagem comum. A dimensão da
tubagem de esgoto, tanto individual quanto comum,
deve ser suficientemente grande e deve estar
conforme o tamanho e o número de unidades.
Ligação da tubagem de RPFI
Dimensões do Tubo abocardado
(mm)
2.0
2.5
15.88 (5/8)
6.35 (1/4)
9.53 (3/8)
18,5 OD
18,5 OD
Dimensões da Porca abocardada
(mm)
R410A
0,80
0,80
0,80
1,00
Pendenza continua tra l'1 e il 4%
-
Será necessário isolar a tubagem de esgoto se o esgoto
for instalado num local onde se possa formar
condensação no exterior da tubagem de esgoto e
NON CORRETTO
esta por seu lado possa cair e provocar danos.
- O isolamento da tubagem de esgoto deve ser
seleccionado de maneira que esta fique estanque ao
vapor e evite a formação de condensação. Deve ser
instalado um sifão de esgoto ao lado da unidade
interior.
- Este sifão deve ser bem desenhado e verificado com
água (carregado), e testado para verificar se o
escoamento é adequado. Não prenda a tubagem de
esgoto à tubagem de refrigerante.
NOTA:
Instale uma drenagem de acordo com as normas
locais e nacionais.
Unidades mm
(mm)
A
Diâmetros
Diâmetros
+0/-0,4
nominais
Externos
R407C
R410A
1/4
6,35
9,0
9,1
3/8
9,53
13,0
13,2
1/2
12,70
16,2
16,6
5/8
15,88
19,4
19,7
(mm)
B
Diâmetros
Diâmetros
nominais
Externos
R407C
R410A
1/4
6,35
17
17
3/8
9,53
22
22
1/2
12,70
24
26
5/8
15,88
27/29
29
Attacco della linea di drenaggio
CORRETTO
Linea di drenaggio comune
