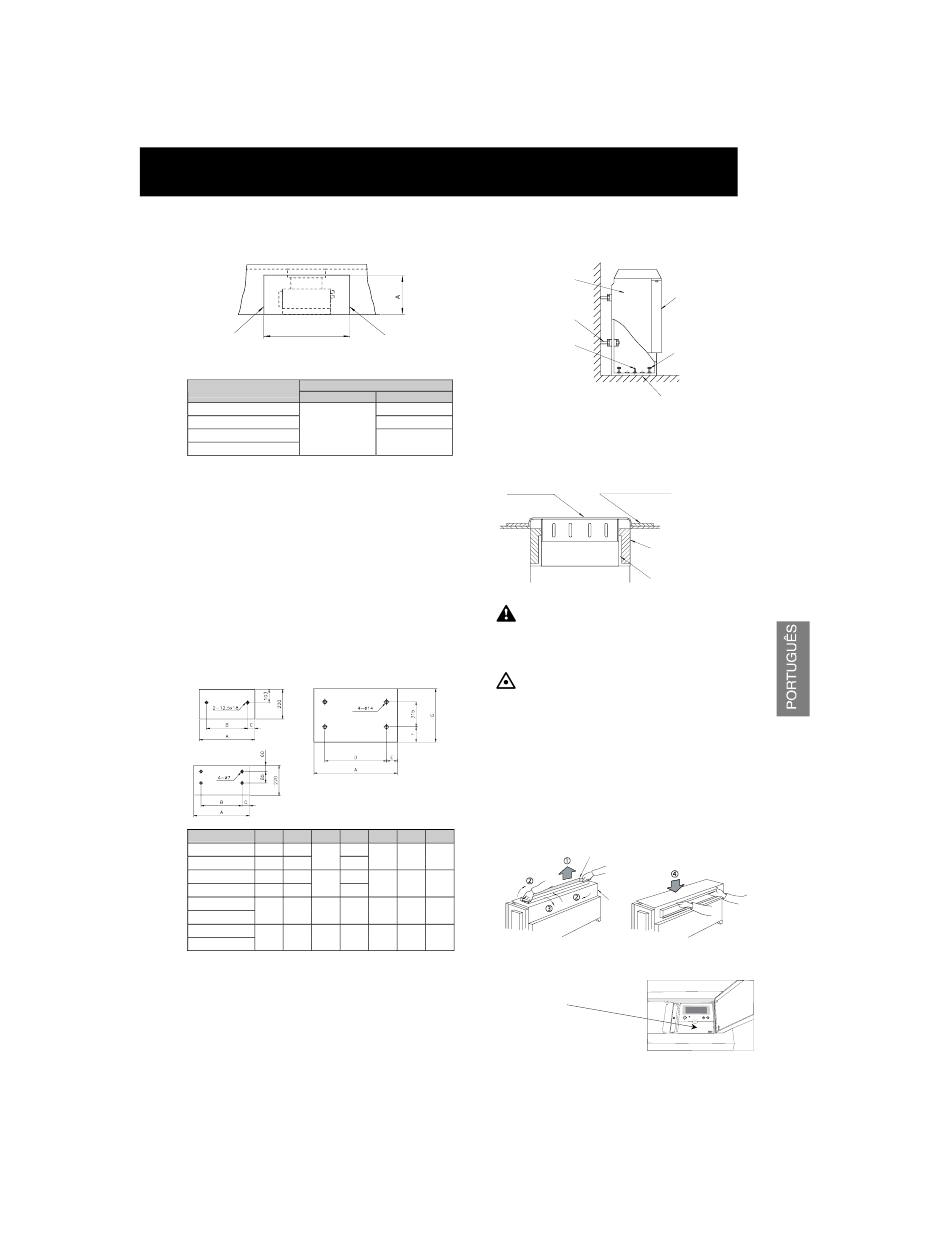

- Painel de acesso de serviço
Deve existir uma porta ou painel de acesso para serviço
como mostrado abaixo.
Unidade
(interior)
Chão
B
Painel de acesso
de serviço
(Espaço em torno da unidade interior)
Dimensão
Modelo
A
RPF(I)-1.0
RPF(I)-1.5
620
RPF(I)-2.0
RPF(I)-2.5
-
Tenha em conta a distribuição do ar no espaço interior e
seleccione um local apropriado, de modo a que possa
ser obtida uma distribuição uniforme de temperatura de
ar.
-
Assegure-se de que a fundação é plana, nivelada e
suficientemente forte.
-
Recomenda-se a instalação de um painel de acesso
para serviço nas unidades interiores tipo chão semi-
oculta. O painel de acesso deve ser fixo com
parafuso(s) de modo que o acesso à unidade somente
possa ser efectuado pelos serviços de assistência
técnica.
2.1.3. INSTALAÇÃO
1. Verifique se a posição de fixação da unidade é como
aquela mostrada abaixo.
Fixação na parede
Fixação no chão usando parafusos
(vista de frente)
para madeira (2-M8) (vista de cima)
Fixação no chão usando
parafusos para madeira
(4-M5) (vista de cima)
Modelo
A
B
C
D
RPF-1.0
1045
754
732
217
RPF-1.5
1170
879
857
RPFI-1.0
863
754
732
66
RPFI-1.5
988
879
857
RPF-2.0
1420 1129
11
1107
RPF-2.5
RPFI-2.0
1234 1129
11
1107
RPFI-2.5
2. Nivele a unidade ajustando as cavilhas de ajuste da
unidade. A unidade deve estar ligeiramente descaída
para o lado da tubagem de esgoto para que o esgoto se
escoe facilmente.
3. Fixe a placa base e a placa traseira da unidade com
cavilhas e parafusos (não fornecidos). Ao apertar as
cavilhas de ajuste durante a instalação, retire a caixa de
cablagem eléctrica.
4.
No caso da unidade RPF, execute o trabalho descrito acima
após ter retirado a tampa frontal e a tampa lateral da
unidade.
Tampa lateral
Cavilha de fixação
Painel de acesso
Cavilha de fixação
de serviço
(mm)
B
1260
5.
Instale a grelha opcional de saída de ar da unidade RPFI
1380
como mostrado na figura seguinte. Se a unidade for
instalada num local muito húmido, pode ocorrer
1634
condensação. Nestes casos, monte uma placa que possa
absorver água, como a SUNKEN AQ fabricada por ASAHI
Chemical Co., em torno da grelha.
Flange da saída de ar
Unidade tipo chão
semi-oculta
AVISO:
Deverá existir uma tampa de acesso de serviço, fixa
com parafusos de modo a que a ventoinha do ventilador
não possa ser tocada directamente (apenas modelo
RPFI).
CUIDADO:
A grelha opcional de saída de ar da unidade RPFI não
pode ser usada num lugar muito húmido como uma
cozinha, porque pode ocorrer condensação na
superfície da grelha.
Alteração do sentido da saída de ar (RPFI)
No caso de pretender alterar a direcção da saída de ar das
unidades RPFI (de cima, para frente), siga os procedimentos
abaixo.
1. Retire os parafusos de fixação da flange da saída de ar e
da tampa frontal. Depois, retire a flange e a tampa.
2. Inverta os lados da flange da direita para a esquerda.
3. Coloque a tampa sobre o topo da unidade, e coloque a
(mm)
flange sobre o lado frontal da unidade.
E
F
G
4. Fixe a flange e a tampa.
228
140
630
77
138
620
228
140
630
53
139
620
Localização Opcional do PC-P1HE (RPF)
No caso da unidade RPF, é possível instalar o PC-P1HE sob
uma cobertura de plástico como mostrado na figura seguinte
Fixar o PC-P1HE / PC-P5H usando 2
parafusos (fornecidos de fábrica)
2
INSTALAÇÃO DAS UNIDADES
3
Tampa frontal
Cavilha de ajuste para a
instalação (acessórios)
Parafuso de fixação
Placa absorvente de água
Ex.: SUNFINE AQ fabricada por
ASAHI Chemical Co..
Espuma de poliuretano para
isolamento térmico
(não fornecida)
Conduta de saída de ar
(não fornecida)
RUN/STOP
TEMP
