3
TUYAUTERIE DU FLUIDE FRIGORIGÈNE
4

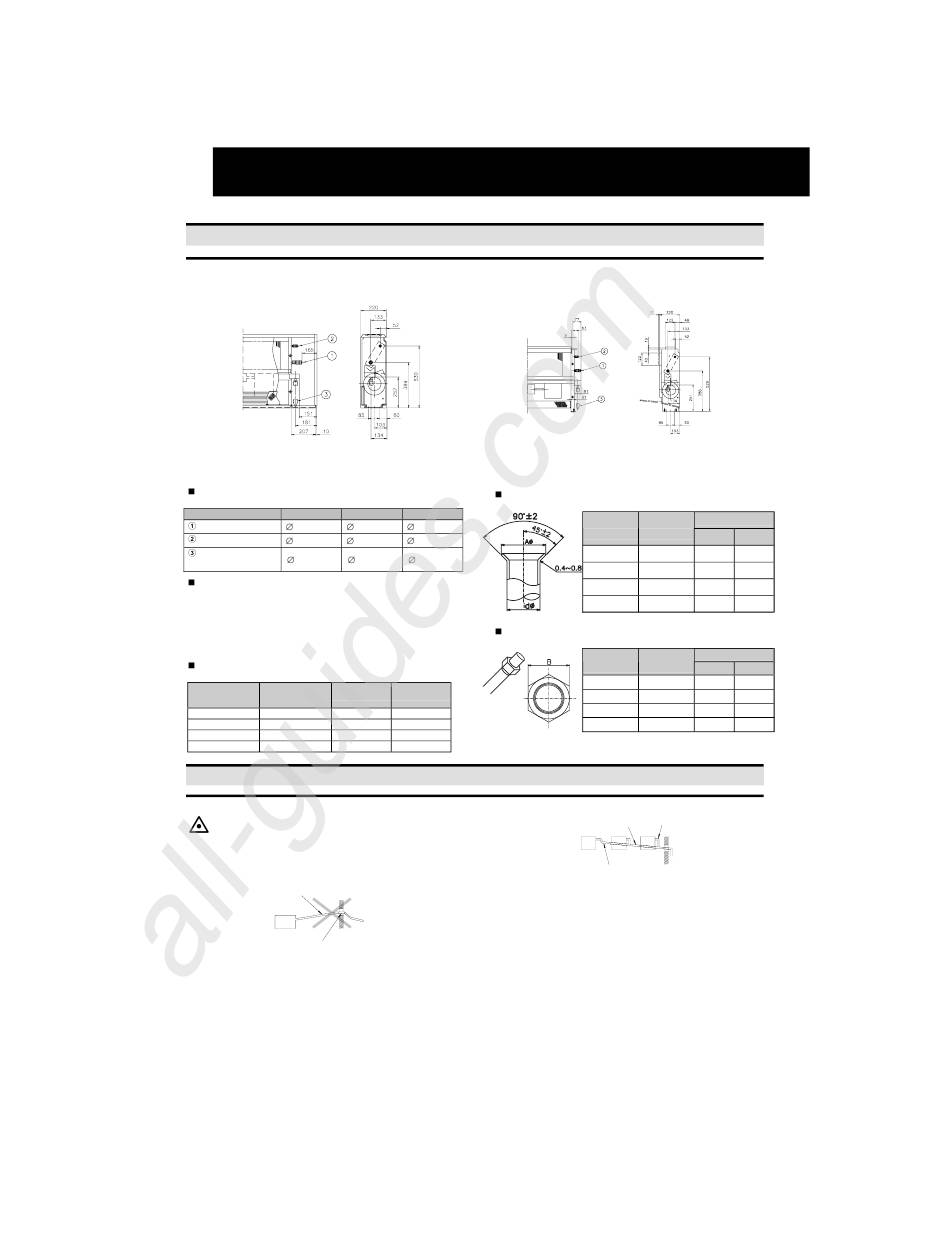

3. TUYAUTERIE DU FLUIDE FRIGORIGÈNE
3.1. RACCORD DU TUYAU
3.1.1. EMPLACEMENT DES TUYAUTERIES
Raccordement de la tuyauterie du RPF
Unités mm
3.1.2. TAILLE DU RACCORD DU TUYAU
Si du R407C / R410A est utilisé
Modèle RPF(I)
1.0 / 1.5
2.0
Tuyauterie liquide
12.70 (5/8)
15.88 (5/8)
Tuyauterie de gaz
6.35 (1/4)
6.35 (1/4)
Tuyauterie
18,5 OD
18,5 OD
d'évacuation
Instructions spéciales pour le R410A
Compte tenu que la pression du R410A est environ 1,4 plus
élevée que le R407C, une installation incorrecte peut entraîner
de graves problèmes.
Il est nécessaire d'utiliser des tuyaux en cuivre et de respecter
la taille des extrémités du tuyau évasé et des raccords
coniques indiqués ci-dessous.
Épaisseur des tuyaux en cuivre
Diamètre
Diamètre
R407C
nominal
externe
1/4
6,35
0,80
3/8
9,53
0,80
1/2
12,70
0,80
5/8
15,88
1,00
4. TUYAUTERIE D'ÉVACUATION DES CONDENSATS
4.1. GENERALITES
ATTENTION :
- N'installez jamais la tuyauterie d'évacuation des
condensats suivant une pente ascendante car l'eau
pourrait refluer vers l'unité intérieure et entraîner des
fuites dans la pièce lors de l'arrêt de l'unité.
Incorrect : Pente ascendante
Incorrect : Partie montante
- Ne connectez pas le tuyau d'évacuation à la tuyauterie
sanitaire ni à tout autre tuyau d'évacuation.
- Lorsque le tuyau d'évacuation des condensats commun
est raccordé à d'autres unités intérieures, ces dernières
doivent être positionnées plus haut que la tuyauterie
commune. Le diamètre du tuyau d'évacuation des
condensats commun doit être suffisamment large par
rapport à la taille des unités et à leur nombre.
Raccordement de la tuyauterie du RPFI
Dimensions du tuyau évasé
(mm)
2.5
15.88 (5/8)
9.53 (3/8)
18,5 OD
Dimensions du raccord conique
(mm)
R410A
0,80
0,80
0,80
1,00
Pente descendante 1/25~1/100
Tuyauterie d'évacuation commune
- La tuyauterie d'évacuation des condensats doit être
INCORRECT
isolée lorsqu'elle est installée dans un lieu où la
formation de condensation à l'extérieur des tuyaux
pourrait produire des gouttes et causer des dommages.
- L'isolation de la tuyauterie d'évacuation doit être
sélectionnée afin d'assurer l'étanchéité contre la vapeur
et prévenir la condensation. Un siphon d'évacuation doit
être installé à côté de l'unité intérieure.
- Ce siphon doit être conçu pour un bon fonctionnement et
doit être vérifié avec de l'eau (chargé) et testé pour
garantir son bon débit. N'attachez pas ensemble le tuyau
d'évacuation des condensats et le tuyau du fluide
frigorigène.
REMARQUE :
Installez l'évacuation en respectant les réglementations
nationales et locales.
Unités mm
(mm)
A
Diamètre
Diamètres
+0/-0,4
nominal
externes
R407C
R410A
1/4
6,35
9,0
9,1
3/8
9,53
13,0
13,2
1/2
12,70
16,2
16,6
5/8
15,88
19,4
19,7
(mm)
B
Diamètre
Diamètre
nominal
externe
R407C
R410A
1/4
6,35
17
17
3/8
9,53
22
22
1/2
12,70
24
26
5/8
15,88
27/29
29
Raccordement tuyauterie d'évacuation
CORRECT
