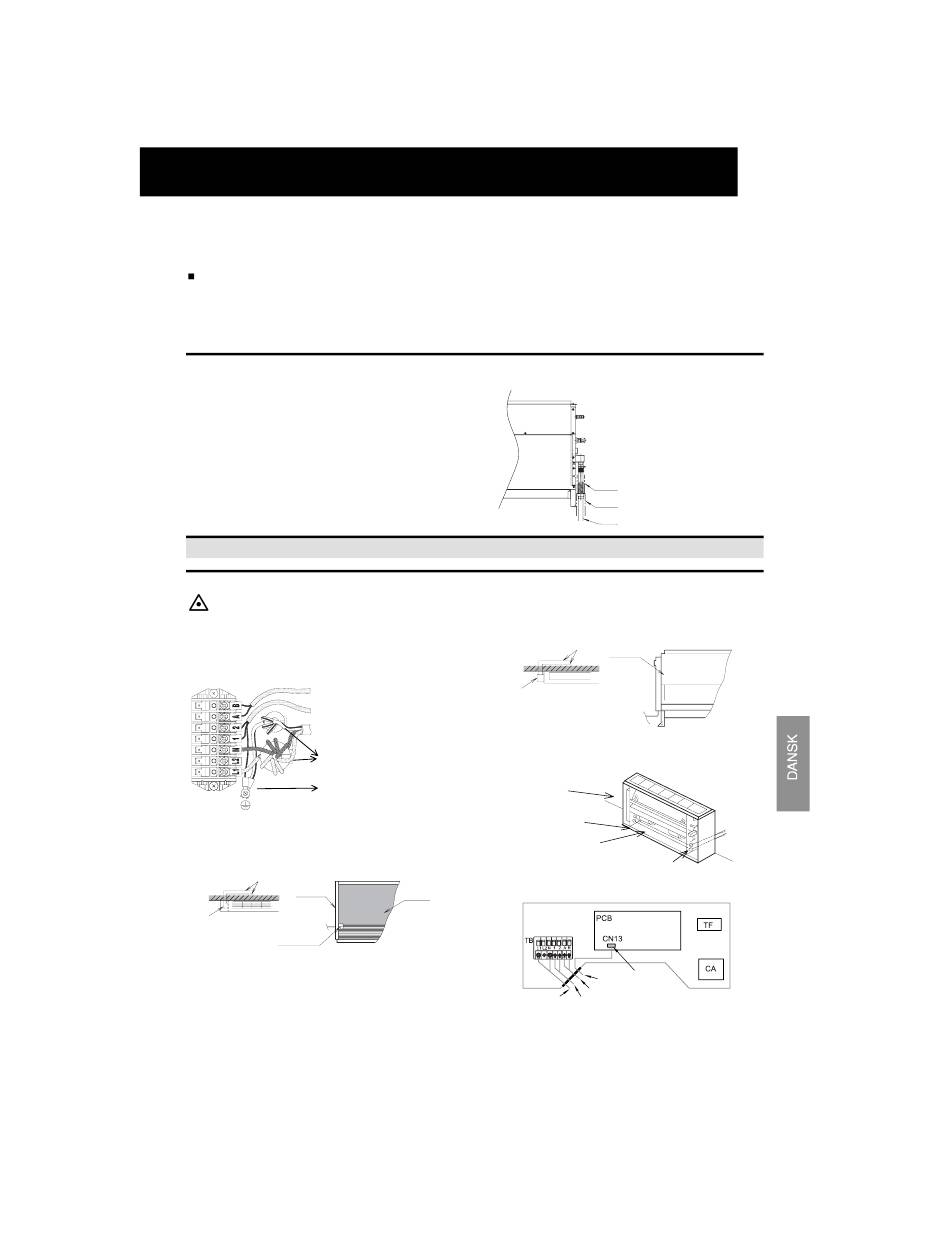

Når afløbsrørføring og elektrisk ledningsføring er udført,
skal du kontrollere, at vandet løber jævnt som i følgende
procedure:
Kontrol af enheden uden mekanisme til afløb
-
Hæld cirka 1,8 liter vand i afløbsbeholderen.
-
Sørg for, at vandet løber jævnt, og kontroller, om der
opstår lækager. Hvis der ikke findes vand for enden af
afløbsrøret, skal der hældes endnu cirka 1,8 liter vand i
afløbsbeholderen.
4.2. DRÆNRØR
1. Forbered et rør af polyvinylklorid med en ydre diameter
på 18,5 mm.
2. Isolér afløbsrøret efter tilslutning af afløbsslangen som
vist.
5. ELEKTRISK LEDNINGSFØRING
5.1. ELEKTRISK LEDNINGSFØRING FOR INDENDØRSENHED
FORSIGTIG:
Brug parsnoede skærmede kabler eller skærmede
parkabler som transmissionskabler mellem indendørs-
og udendørsenhederne, og tilslut den skærmede del til
den jordforbundne skrue i den elektriske boks på
indendørsenheden, som vist nedenfor.
Enfaset tilslutning
Fjernbetjening (PC-P1HE)
Transmissionsledninger
Netledninger
(Enfaset)
Rul trådene op 3 gange
Jordskrue
Fjern frontdækslet og sidedækslet.
1. Ledningsføringen fra venstre del af bagsiden til RPF er
vist nedenfor.
Ledningsføring
Side
Væg
Dæksel
El-boks
Åbning
(bag)
ELEKTRISK LEDNINGSFØRING
BEMÆRK:
Vær opmærksom på isoleringstykkelsen, når rørene i
venstre side monteres. Hvis den er for tyk, kan rørene
ikke monteres i enheden.
2. Ledningsføringen fra venstre del af bagsiden til RPFI er
vist nedenfor.
Ledningsføring
Væg
El-boks
3. Ledningsføringen fra højre del af bagsiden er vist
nedenfor.
Elboks
Mellemkredskabel
Kabel til fjernbetjeningspanel
Netforsyningskabel
4. Ledningstilslutningen er vist nedenfor
Forside
Dæksel
Netforsyningskabel Transmissionsledning
5
5
Afløbsslange
Isolering (leveres lokalt)
PVC-rør (leveres lokalt)
Forside
Dæksel
Væg
Igennem huller
Stik
RCS PC-2H2 (valgfri)
RCS PC-P1HE Valgfri
