3
KØLERØRSYSTEM OG PÅFYLDNING AF KØLEMIDDEL
4

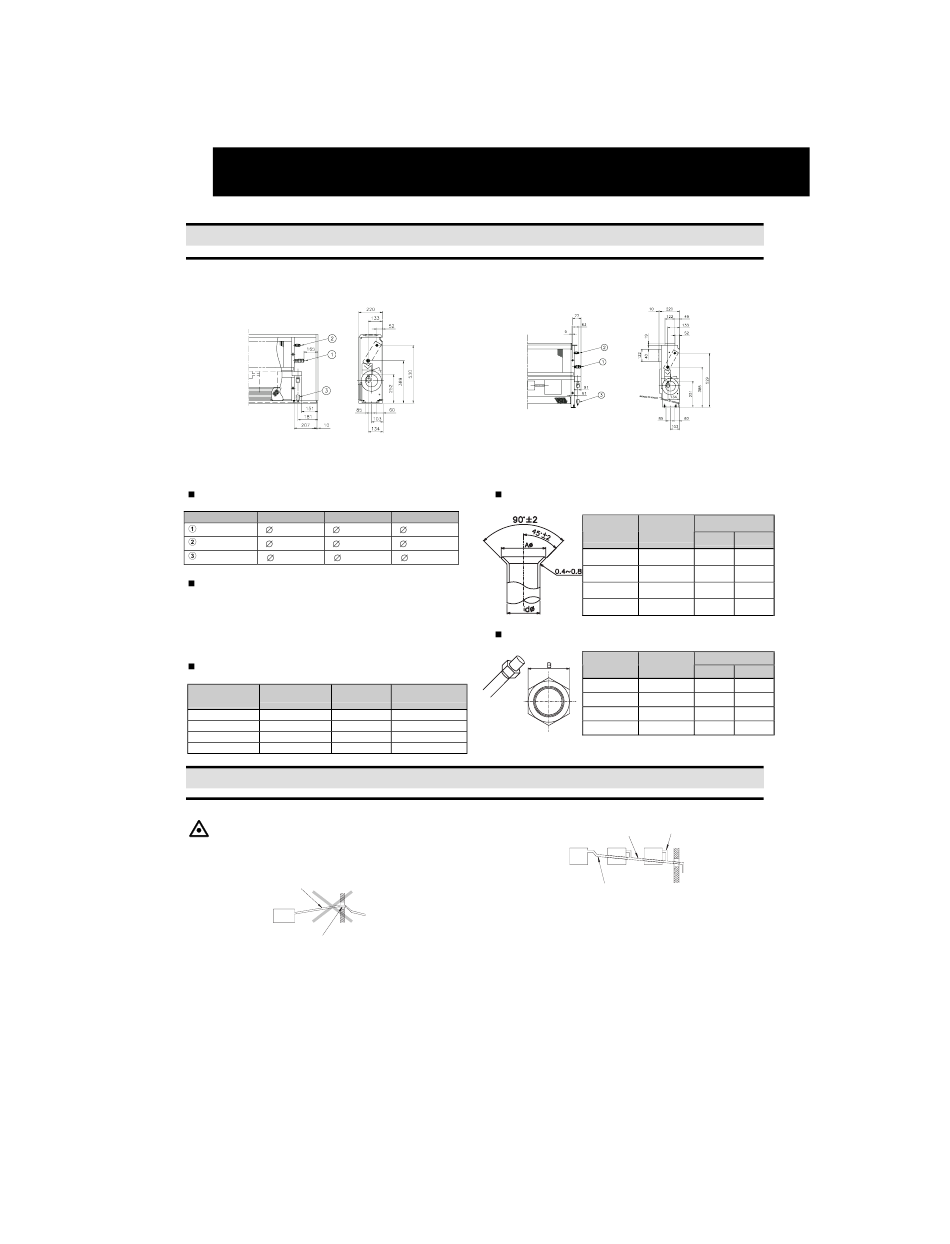

3. KØLERØRSYSTEM OG PÅFYLDNING AF KØLEMIDDEL
3.1. RØRFORBINDELSER
3.1.1. RØRPLACERING
Rørtilslutning af RPF
Enheder mm
3.1.2. RØRFORBINDELSERNES STØRRELSE
For R407C / R410A
Model RPF(I)
1.0 / 1.5
2.0
Væskerør
12.70 (5/8)
15.88 (5/8)
Gasrør
6.35 (1/4)
6.35 (1/4)
Afløbsrør
18,5 OD
18,5 OD
Særlige instruktioner for R410A
Eftersom trykket i R410A er ca. 1,4 gange højere end i
R407C, kan en ukorrekt installation få alvorlige
konsekvenser.
Der skal anvendes kobberrør, og omløbere og møtrikker
skal være af den størrelse, der er angivet nedenfor.
Kobberrørenes tykkelse
Nominal
Ydre diameter
R407C
diameter
1/4
6.35
0.80
3/8
9.53
0.80
1/2
12.70
0.80
5/8
15.88
1.00
4. AFLØBSRØR
4.1. GENERELT
FORSIGTIG:
- Sørg for, at der ikke er en opadgående hældning til
afløbsrøret, da afløbsvand vil løbe tilbage i enheden,
og der vil opstå lækager, hvis enheden standser.
Forkert: Opadgående hældning
Forkert: Hævet del
- Slut ikke afløbsrøret til sanitets- eller kloakrør eller
anden form for afløbsrør.
- Når de almindelige rør sluttes sammen med andre
indendørsenheder, skal tilslutningsstederne på hver
indendørsenhed være højere end de almindelige rør.
Rørstørrelsen på de almindelige rør skal svare til
enhedernes størrelse og antal enheder.
Rørtilslutning af RPFI
Omløberens mål
(mm)
2.5
15.88 (5/8)
9.53 (3/8)
18,5 OD
Møtrikkens mål
(mm)
R410A
0.80
0.80
0.80
1.00
1/25~1/100 Down Slope
Almindelig rørføring
FORKERT
- Afløbsrør kræver isolering, hvis afløbet monteres,
hvor der dannes kondens på ydersiden af afløbsrøret,
som kan forårsage drypskader.
- Isoleringen til afløbsrøret skal vælges, så der sikres
damptætning og kondensdannelse undgås. Der bør
monteres en vandlås ved siden af indendørsenheden.
- Denne vandlås skal være forskriftsmæssigt udformet
og kontrolleres med vand (fyldes) og testes for
korrekt gennemløb. Fastgør ikke afløbsrøret og
kølerøret til hinanden.
BEMÆRK:
Monter afløbet i overensstemmelse med nationale og
lokale bestemmelser.
Enheder mm
(mm)
A
Nominal
Ydre
+0/-0,4
diameter
diameter
R407C
R410A
1/4
6.35
9.0
9.1
3/8
9.53
13.0
13.2
1/2
12.70
16.2
16.6
5/8
15.88
19.4
19.7
(mm)
B
Nominal
Ydre
diameter
diameter
R407C
R410A
1/4
6.35
17
17
3/8
9.53
22
22
1/2
12.70
24
26
5/8
15.88
27/29
29
Afløbsrørtilslutning
RIGTIGT
