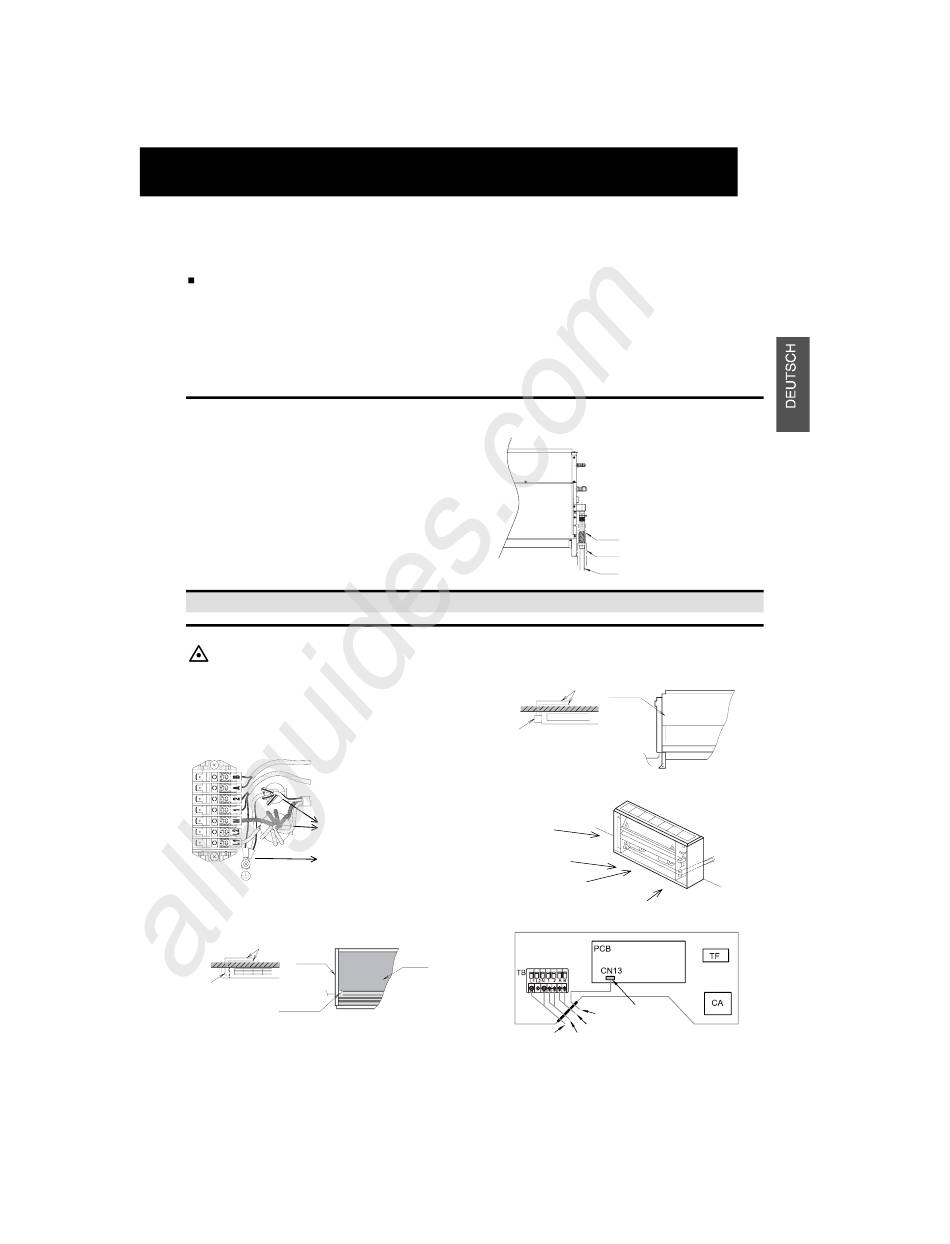

Nach Durchführung der Arbeiten an den Abflussleitungen
und der Verkabelung müssen Sie sicherstellen, dass das
Wasser gleichmäßig abfließt, wie im Folgenden
angegeben.
Überprüfen des Geräts ohne
Abflussmechanismus
-
Gießen Sie ungefähr 1.8 Liter Wasser in die
Abflusswanne.
-
Stellen Sie sicher, dass das Wasser gleichmäßig
abfließen kann, oder prüfen Sie die Leitung auf
Undichtigkeit. Wenn am Ende der Abflussleitung kein
Wasser austritt, gießen Sie weitere 1,8 Liter Wasser in
die Abflusswanne.
4.2. KONDENSWASSERABLEITUNG
1. Bereiten Sie ein PVC-Rohr mit einem
Außendurchmesser von 18.5 mm vor.
2. Isolieren Sie nach dem Anschließen des
Abflussschlauchs die Abflussleitung wie dargestellt.
5. VERKABELUNG
5.1. KABELANSCHLUSS FÜR DAS INNENGERÄT
VORSICHT:
Benutzen Sie nur abgeschirmtes oder abgeschirmtes
und verdrilltes Paar-Kabel für die Übertragung
zwischen der Innen- und Kompressoreinheit, mit
Anschluss der Abschirmung nur am Masseanschluss
im Schaltkasten der Inneneinheit. Siehe Abbildung
unten.
Anschluss mit einer Phase
Fernbedienung (PC-P1HE)
Übertragungskabel
Stromkabel
(Einphasengerät)
Die Kabel 3-mal verdrehen
Erdungsschraube
Nehmen Sie die Front- und die Seitenabdeckung ab.
1. Nehmen Sie die Verkabelung an der linken Rückseite
am RPF-Gerät vor (siehe Abbildung).
Verkabelung
Seiten
Wand
abdeckung
Schalt-kasten
Öffnung
(Rückseite)
HINWEIS:
Beachtung zu schenken. Ist diese zu dick, kann die
Leitung im Gerät nicht installiert werden
2. Verkabelung an der linken Rückseite am RPFI-Gerät
(siehe Abbildung).
Verkabelung
Wand
Schalt-kasten
3. Verkabelung an der rechten Rückseite (siehe
Abbildung).
Schalt-kasten
Zwischenkabel
Fernbedienungskabel
Stromkabel
4. Die Verkabelung ist nachfolgend abgebildet.
Front-
abdeckung
Stromkabel Übertragungskabel
5
VERKABELUNG
5
Ablaufschlauch
Isolierung (nicht mitgeliefert)
PVC-Rohr (nicht mitgeliefert)
Frontabdeckung
Wand
Führungsbohrungen
Steckverbinder
RCS PC-2H2 (optional)
RCS PC-P1HE (optional)
