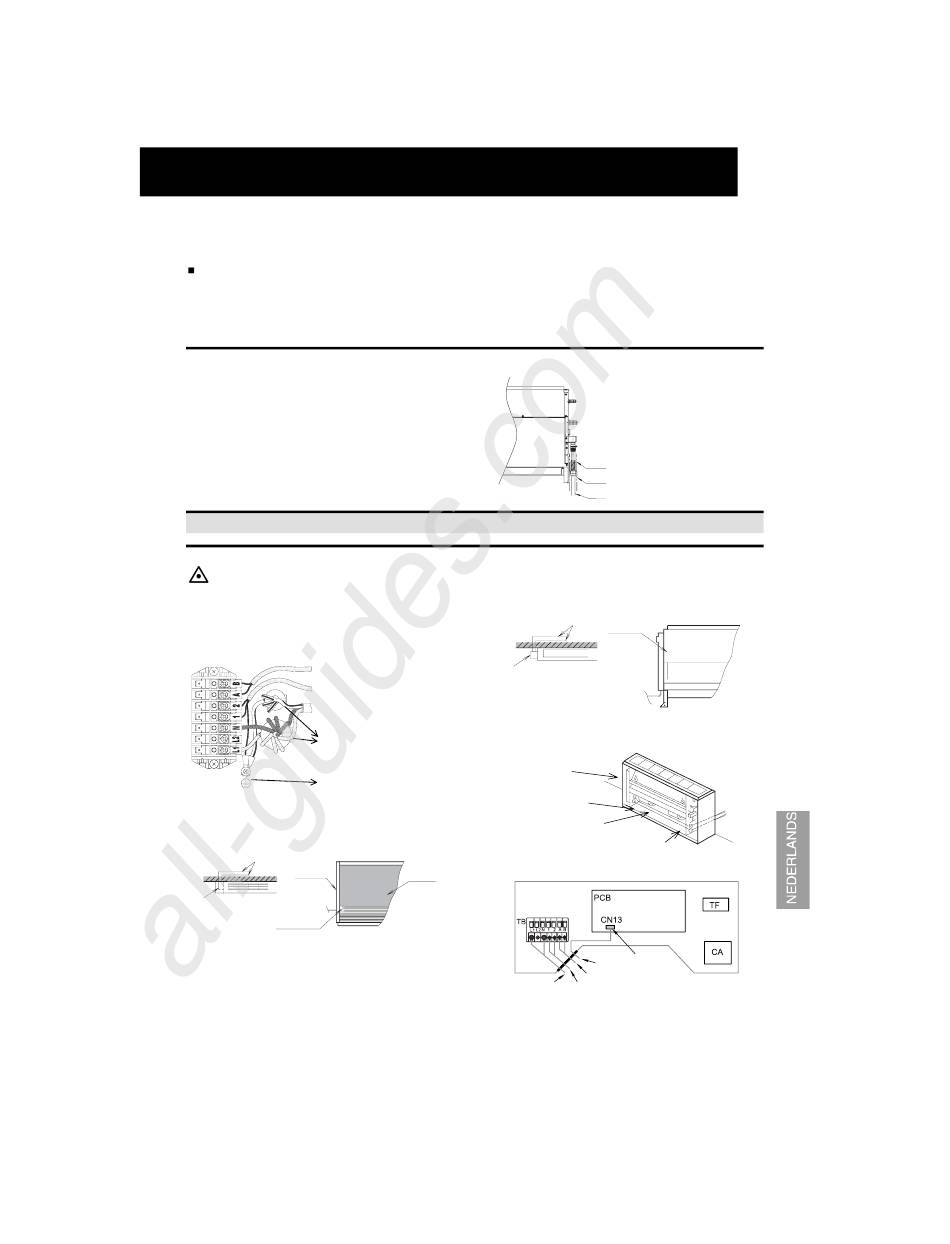

Nadat u de afvoerleiding en de elektrische bedrading heeft
aangelegd, controleert u of de waterdoorvoer probleemloos
verloopt aan de hand van de volgende procedure:
Unit controleren zonder afvoermechanisme
-
Giet ongeveer 1,8 liter water in het afvoergedeelte.
-
Controleer of het water gelijkmatig stroomt en of er geen
water lekt. Wanneer u geen water vindt aan het eind van
de afvoerleiding, giet u nogmaals ongeveer 1,8 liter water
in het afvoergedeelte.
4.2. AANSLUITING DRAINAGELEIDING
1. Leg een pvc-buis klaar met een buitendiameter van
18,5 mm.
2. Isoleer de afvoerleiding nadat u de afvoerslang hebt
aangesloten, zoals afgebeeld.
5. ELEKTRISCHE BEDRADING
5.1. AANSLUITING VAN ELEKTRISCHE BEDRADING VOOR BINNENUNIT
VOORZICHTIG:
Gebruik afgeschermde 2-kern kabels, al dan niet
getwist, voor tranmissiekabels tussen de binnen- en
buitenunits. Sluit het afgeschermde deel aan op de
geaarde schroef in de elektrakast van de binnenunit,
zoals hieronder weergegeven.
Eénfase-aansluiting
Externe bediening PC-P1HE
Transmissiedraden
Voedingsdraden
(één fase)
Rol de draden drie maal op
Aardeschroef
Verwijder de voor- en zijklep.
1. De bedrading van de linkerachterkant naar de RPF is
hieronder afgebeeld.
Bedrading
Zij-
Muur
klep
Elektrische
kast
Opening
(achterkant)
ELEKTRISCHE BEDRADING
OPMERKING:
Let op de dikte van het isolatiemateriaal wanneer u
de leiding aan de linkerkant maakt. Als het materiaal
te dik is, kunt u de leiding niet in de unit plaatsen.
Afvoerslang
Isolatie (niet meegeleverd)
PVC-buis (niet meegeleverd)
2. De bedrading van de linkerachterkant naar de RPFI is
hieronder afgebeeld.
Bedrading
Voorklep
Muur
Electrical Box
3. De bedrading van de rechterachterkant is hieronder
afgebeeld.
Elektrische kast
Tussenkabel
Kabel voor schakelaar voor
externe bediening
Voedingskabel
Voor-
4. De aansluiting van de bedrading is hieronder afgebeeld.
klep
RCS PC-2H2 (optioneel)
RCS PC-P1HE Optioneel
Voedingskabel Transmissiedraad
5
5
Muur
Door gaten
Aansluiting
