2

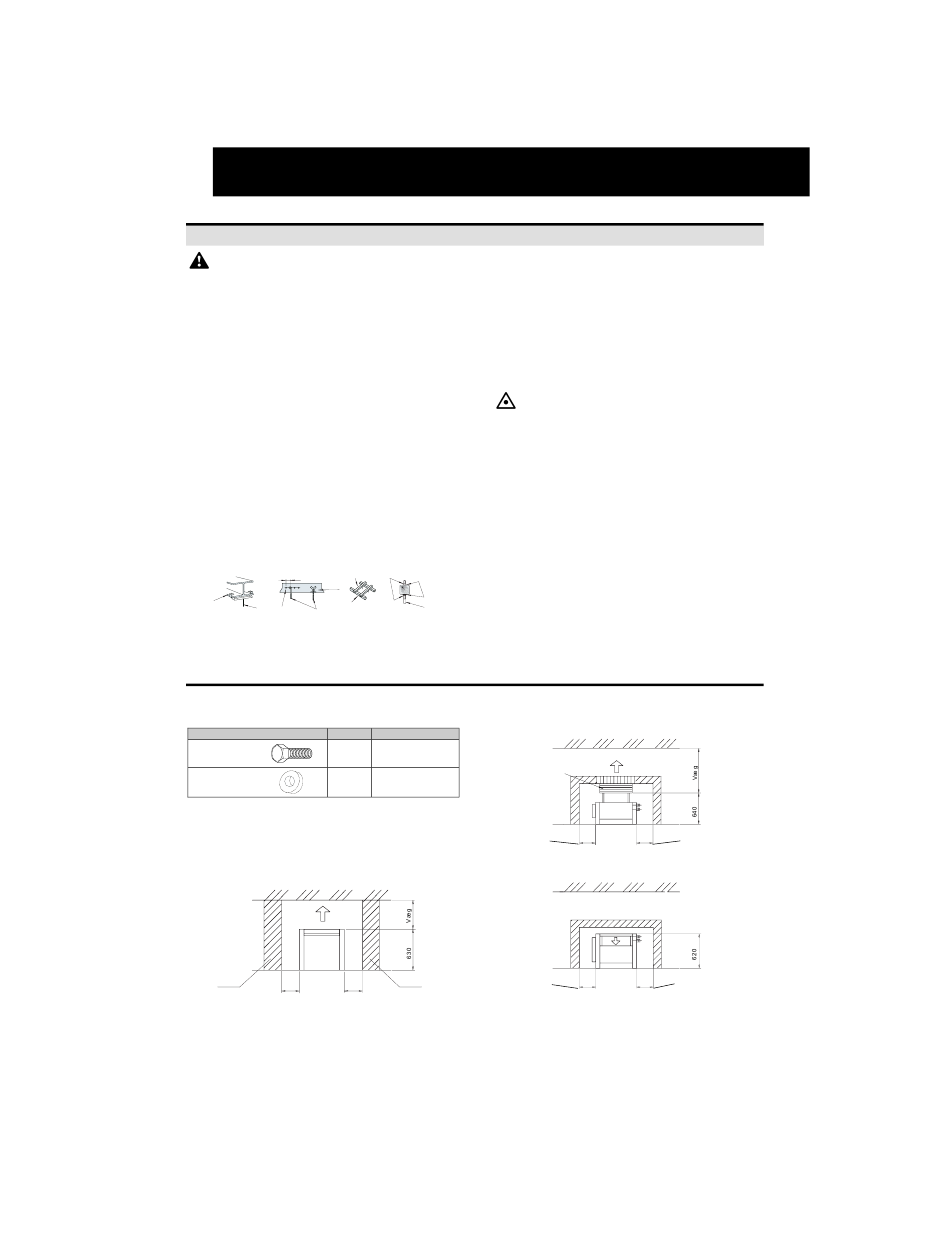

MONTERING AF ENHEDER
2
2. MONTERING AF ENHEDER
ADVARSEL:
- Kontroller, at følgende tilbehør er pakket sammen
med indendørsenheden.
- Monter ikke indendørsenhederne udenfor. Hvis de
monteres udenfor, vil der opstå fare pga. elektrisk
udladning.
- Overvej luftdistributionen fra hver indendørsenhed til
rummet, og vælg en passende placering, så der kan
opnås en ensartet lufttemperatur i rummet. Det
anbefales, at indendørsenhederne monteres 2,3 til
3 meter fra gulvniveau. Hvis enheden monteres
højere end 3 meter, anbefales det, at der bruges en
ventilator, så der kan opnås en ensartet
lufttemperatur i rummet.
- Undgå genstande, som kan hindre luftindtag eller -
udtag.
- Bemærk følgende punkter, når indendørsenhederne
monteres på et hospital eller andre steder, hvor der er
elektroniske bølger fra medicinsk udstyr osv.
- Monter ikke indendørsenhederne, hvis der udledes
elektromagnetiske bølger direkte mod den elektriske
boks, fjernbetjeningskablet eller
fjernbetjeningspanelet.
- Monter ophængningsboltene (størrelse M10 eller
W3/8) som vist nedenfor:
Træbjælke
Til betonplade
Træbjælke (60 mm
150~160 mm
Møtrikker
Beton
I-bjælke
Træbjælke
Stål
Ophængningsbolte
Ankerbolt
(W3/8 eller M10)
2.1. MONTERING AF ENHED
2.1.1. TILBEHØR FRA FABRIKKEN
Tilbehør
Antal
Justeringsmøtr
4
ik til montering
Ringkerne
2
2.1.2. FØRSTE KONTROL
Installer indendørsenheden med luft rundt om, så der er
ordentlig plads til drift- og vedligeholdelsesarbejde, som
vist på serviceadgangspanelet.
RPF
Væg
Mere end 300
Mere end 300
- Monter indendørsenhederne og komponenterne så
langt væk, som det er praktisk muligt, eller mindst 3
meter fra den enhed, der udsender elektromagnetiske
bølger.
- Forbered en stålkasse, og monter fjernbetjenings-
panelet i den. Forbered et forbindelsesrør af stål, og
monter fjernbetjeningskablet i det. Tilslut derefter
jordledningen til kassen og røret.
- Monter et støjfilter, hvis strømforsyningen udsender
høje lyde.
FORSIGTIG:
- Monter ikke indendørsenhederne i et brandfarligt
område for at undgå brand eller eksplosion.
- Kontroller, at loftspladen er stærk nok. Hvis den ikke
er stærk nok, kan indendørsenheden falde ned.
- Monter ikke indendørsenhederne, udendørsenheden,
fjernbetjeningspanelet eller kablet inden for ca. 3
meter fra stærke elektromagnetiske bølgeudladere,
som f.eks. medicinsk udstyr.
- Monter ikke indendørsenhederne på et
maskinværksted eller i et køkken, hvor dampe fra olie
eller andet kan nå indendørsenhederne. Olien sætter
sig på varmeveksleren og formindsker dermed
indendørsenhedens ydeevne og kan beskadige
2
2
til 90 mm
)
denne. I værste fald ødelægger olien plastikdelene i
indendørsenheden.
Firkantede
-
skiver
For at undgå rust i varmevekslerne må
indendørsenhederne ikke monteres i et syre- eller
Sling-bolt
alkalisk miljø .
(W3/8 eller M10)
- Brug passende løftestropper ved flytning eller løftning
af indendørsenheden for at undgå skader, og vær
omhyggelig med ikke at beskadige
isoleringsmaterialet på enhedernes overflade.
RPFI
Formål
Til vandret justering
af enheden
Kort bøjelig kanal
Servicepanel til
elboks
Sørg for, at der er tilstrækkelig luftgennemstrømning
Servicepanel til
Væg
elboks
Loft
Opadrettet udsugningsdel
Plads til rør
Mere end 240
Mere end 240
Loft
Forreste udsugningsdel
Plads til rør
Mere end 240
Mere end 240
