2
INSTALLATION AV ENHETER
2
2. INSTALLATION AV ENHETER
VARNING!
- Kontrollera att alla tillbehör medföljer
inomhusenheten:
- Installera inte inomhusenheten utomhus. Vid
installation utomhus uppstår fara för elchock eller
läckström.
- Tänk igenom hur varje inomhusenhet ska fördela luft
ut i rummet och välj lämpliga platser som ger en jämn
lufttemperatur i rummet. Du bör placera
inomhusenheten 2,3–3 meter över golvytan. Om
enheten installeras högre upp än 3 meter bör en fläkt
användas för att få jämn temperatur i rummet.
- Undvik hinder som kan påverka luftflödet in och ut.
- Uppmärksamma följande när inomhusenheten
installeras på ett sjukhus eller annan anläggning med
elektromagnetisk strålning från medicinsk utrustning:
- Installera inte inomhusenheten där elektromagnetisk
strålning avges direkt mot kopplingslådan,
fjärrkontrollkabeln eller fjärrkontrollen.
- Installera inomhusenheter så långt som möjligt (minst
tre meter) från källor till elektromagnetisk strålning.
- Fäst upphängningsbultarna, storlek M10 (W3/8) enligt
nedan:
Träbjälke (60 mm till
För betongplatta
90 mm i kvadrat)
150~160mm
Betong
+
I-balk
Träbjälke
Stål
Upphängningsbultar
Ankarbult
(W3/8 eller M10)

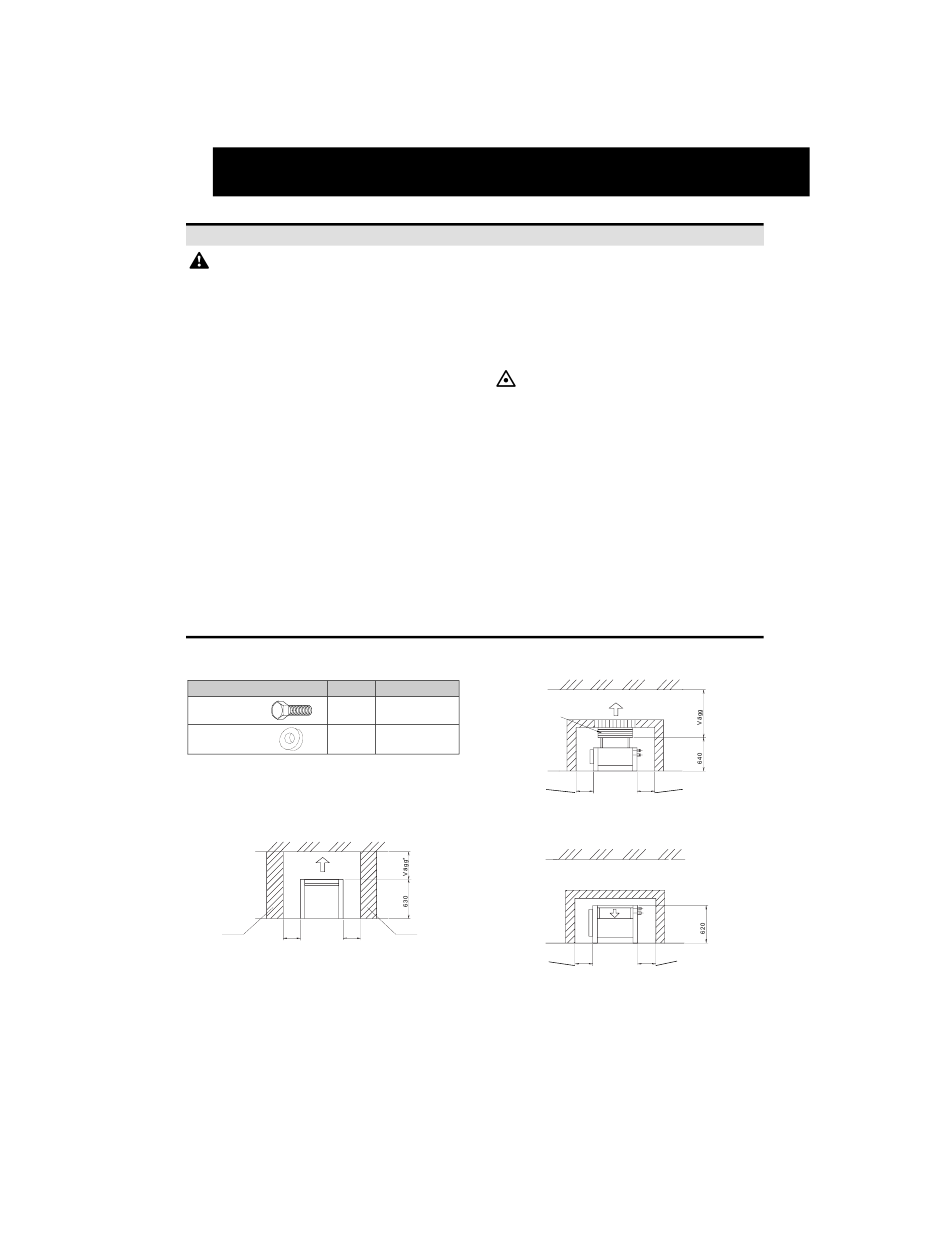

2.1. INSTALLATION – ENHETER
2.1.1. MEDFÖLJANDE TILLBEHÖR
Tillbehör
Antal
Justeringsbult
4
för installation
Ringkärna
2
2.1.2. FÖRSTA KONTROLL
Installera inomhusenheten så att det finns tillräckligt med
utrymme för drift och underhåll, som beskrivet i
serviceluckan.
RPF
Vägg
Mer än 300
Mer än 300
- Installera fjärrkontrollen i en låda av stål. Dra
fjärrkontrollkabeln i ett stålrör. Anslut sedan
jordledningen till lådan och röret.
- Installera ett ljudfilter om strömförsörjningen ger
upphov till störande ljud.
-
Den här inomhusenheten är en helt icke-elektrisk
värmarmodell. Det är inte tillåtet att installera en
elektrisk värmare på egen hand.
OBS!
- Installera inte inomhusenheten i en brandfarlig miljö,
eftersom det medför risk för brand eller explosion.
- Kontrollera att innertaket är starkt nog. Annars kan
enheten falla ned och orsaka skada.
- Anslut inte inomhusenheten, utomhusenheten,
fjärrkontrollen och kabeln närmare än cirka tre meter
från källor till stark elektromagnetisk strålning, som
medicinsk utrustning.
- Installera inte inomhusenheten i en verkstad eller ett
kök där oljedimma kan komma in i enheten. Oljan
lagras då på värmeväxlaren, vilket kan försämra
enhetens prestanda och orsaka deformering. I värsta
fall kan oljan skada inomhusenhetens plastdelar.
-
För att undvika skador orsakade av korrosion på
Muttrar
Fyrkants-
värmeväxlarna bör inomhusenheter inte installeras i
brickor
en sur eller basisk miljö.
-
Använd lämpliga lyftselar när du lyfter eller flyttar
Bult med krok
(W3/8 eller M10)
inomhusenheten, för att undvika skador på
isoleringsmaterialet på enhetens yta
RPFI
Användning
För planorientering
Kort böjligt rör
av enheten
Serviceutrymme
för eldosa
Se till att det finns gott om utrymme så luften kan cirkulera
Vägg
Serviceutrymme
för eldosa
Innertak
Stigande luftutlopp
Rörutrymme
Mer än 240
Mer än 240
Innertak
Frontmonterat luftutlopp
Rörutrymme
Mer än 240
Mer än 240
