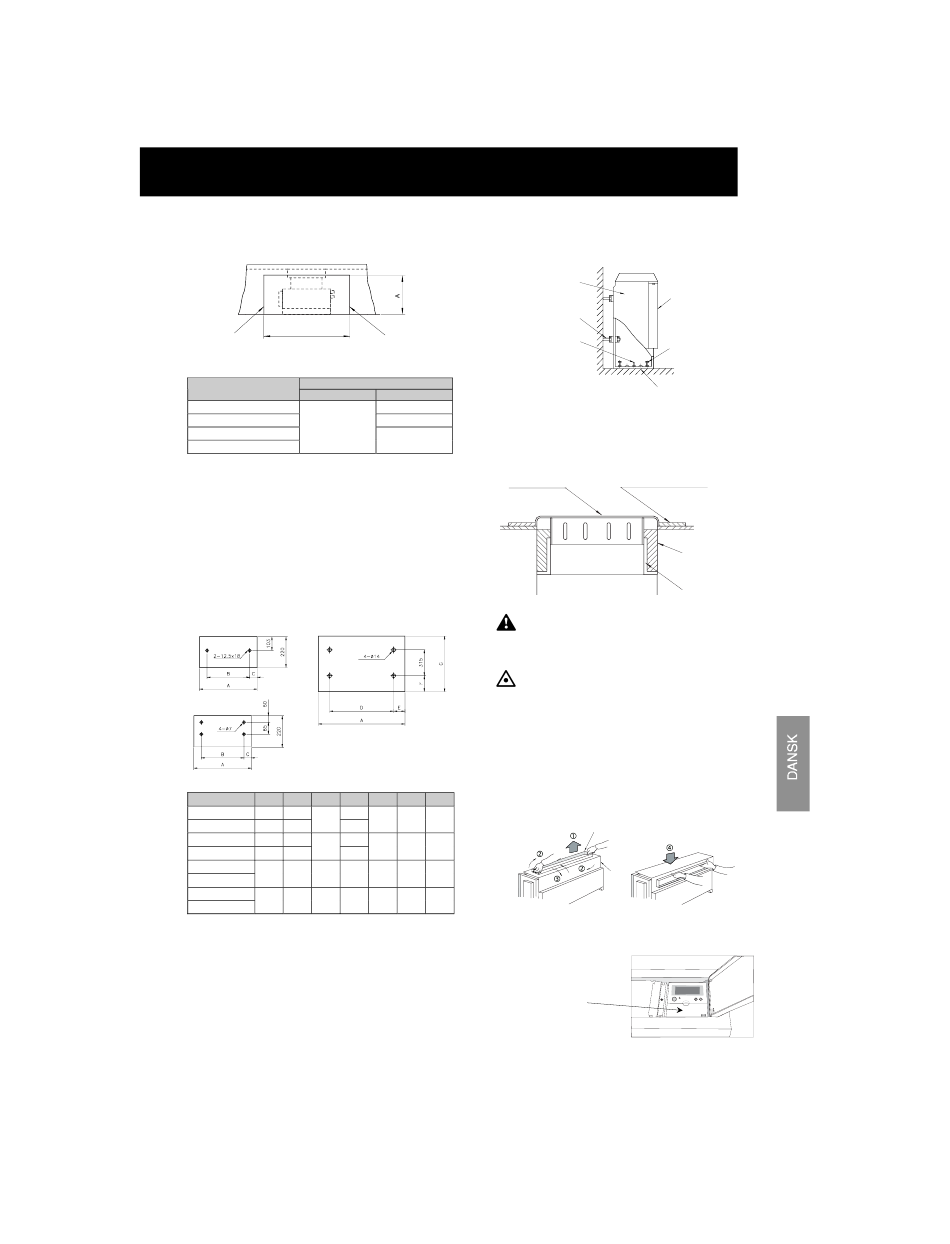

- Serviceadgangspanel
Sørg for, at der er en serviceadgangsdør eller -panel
som vist nedenfor.
Enhed
(indendørs)
Gulv
B
Serviceadgangs
panel
(Plads omkring indendørsenheden)
Størrelse
Model
A
RPF(I)-1.0
RPF(I)-1.5
620
RPF(I)-2.0
RPF(I)-2.5
-
Overvej luftdistributionen fra indendørsenheden til
rummet, og vælg en passende placering, så der kan
opnås en ensartet lufttemperatur i rummet.
-
Kontroller, at fundamentet er plant, i niveau og
tilstrækkeligt solidt.
-
Det anbefales, at der er et serviceadgangspanel til skjulte
indendørsenheder. Adgangspanelet skal fastgøres med
skruer, så det kun er tilgængeligt for serviceteknikeren.
2.1.3. MONTERING
1. Kontroller, at enheden er monteret som vist nedenfor.
Montering på gulv med skruer
Montering på væg
(2-M8) (set ovenfra)
(set fra siden)
Montering på gulv med
træskruer (4-M5)
(set ovenfra)
Model
A
B
C
D
RPF-1.0
1045
754
732
217
RPF-1.5
1170
879
857
RPFI-1.0
863
754
732
66
RPFI-1.5
988
879
857
RPF-2.0
1420 1129
11
1107
RPF-2.5
RPFI-2.0
1234 1129
11
1107
RPFI-2.5
2. Juster enheden vandret ved at justere møtrikkerne på
enheden. Sørg for, at afløbsdelen er lavere end den
modsatte side for at sikre korrekt afløb.
3. Tilslut underpladen og bagpladen på enheden med de
leverede bolte og skruer. Fjern elboksen ved montering
af justeringsmøtrikker.
4.
Hvis der monteres en RPF-enhed, skal ovenstående
opgaver udføres, efter at forsiden og siden er taget af
enheden.
Dæksel til side
Monteringsbolt
Serviceadgangs
Monteringsbolt
panel
(mm)
B
1260
5.
Installer udsugningsgitteret (ekstraudstyr) på RPFI-enheden
som vist i nedenstående figur. Hvis enheden er installeret
1380
et sted med høj luftfugtighed, kan der opstå kondens.
1634
Derfor skal der installeres en plade, der kan absorbere
vand, f.eks. en SUNKEN AQ, der produceres af ASAHI
Chemical Co., rundt om gitteret.
Udsugningsflange
ADVARSEL:
Sørg for, at der er et serviceadgangsdæksel, der er
fastgjort med skruer, så ventilatoren ikke berøres direkte
(Kun RPF-modellen).
FORSIGTIG:
Det ekstra udsugninggitter på RPFI-enheden kan ikke
bruges på steder med høj luftfugtighed, f.eks. et køkken,
fordi der kan opstå kondens på overfladen.
Ændring af udsugningsretning (RPFI)
Følg nedenstående fremgangsmåde for at ændre RPFI-
enhedens udsugningsretning fra opad til fremad.
1. Fjern skruerne fra luftudsugningsflangen og frontdækslet.
Fjern derefter flangen og dækslet.
(mm)
2. Byt om på siderne på flangen.
E
F
G
3. Placer dækslet på toppen af enheden, og placer flangen på
forsiden af enheden.
228
140
630
4. Fastgør flangen og dækslet.
77
138
620
228
140
630
53
139
620
Mulig placering af PC-P1HE (RPF)
Drejer det sig om en RPF-enhed, er det muligt at installere
PC-P1HE´en under plastbelægningen som vist i den følgende
figur
Fastgør PC-P1HE / PC-P5H ved hjælp
af de 2 skruer (leveret fra fabrikken)
2
MONTERING AF ENHEDER
3
Frontdæksel
Justeringsmøtrik til
montering (tilbehør)
Monteringsskrue
Absorberende plade til vand
Eks: SUNFINE AQ fremstillet af ASAHI
Chemical Co.
Polyurethanskum til
Skjult gulvenhed
termisk isolering
(leveres på stedet)
Udsugningskanal
(leveres på stedet)
