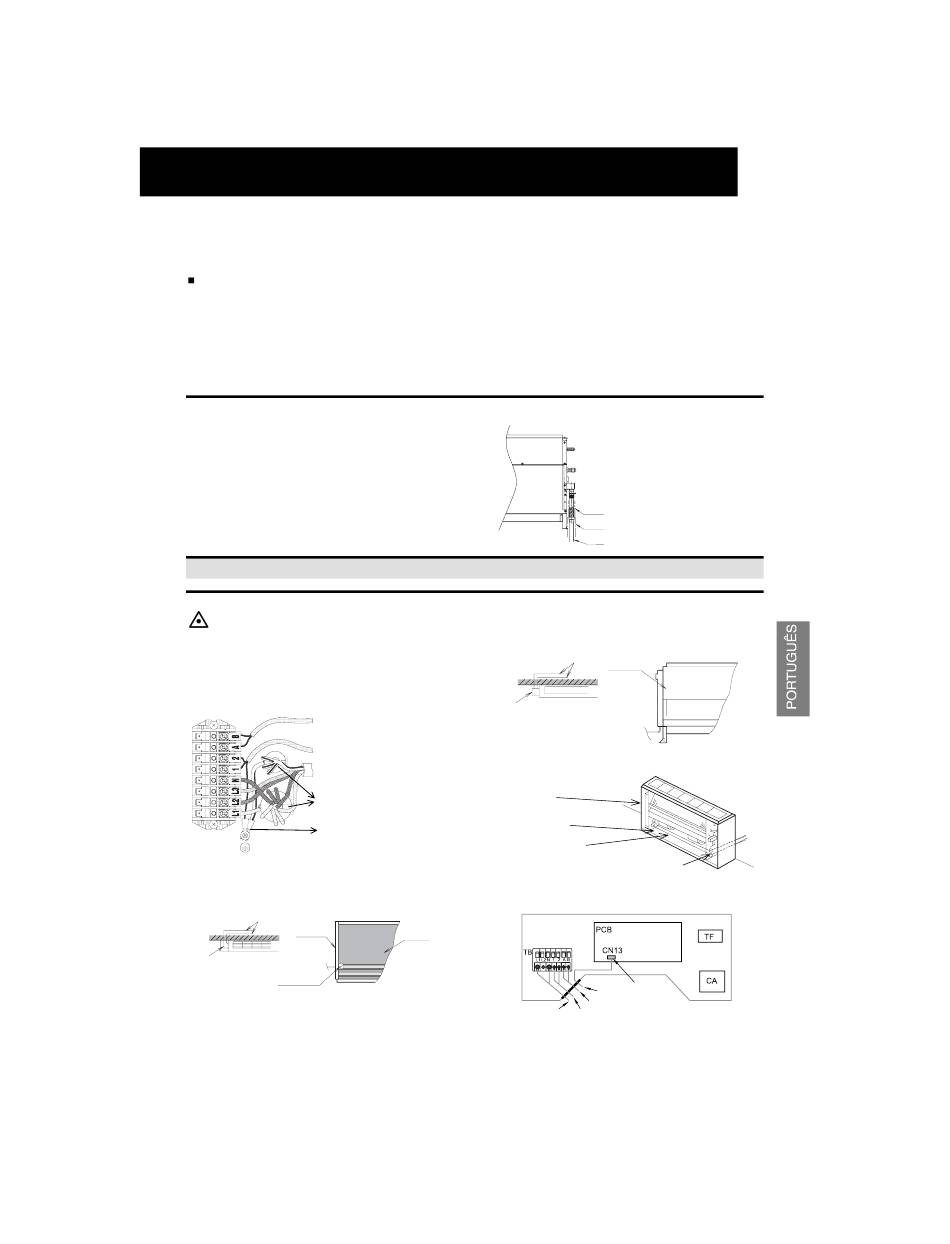

Após a instalação da tubagem de esgoto e das ligações
eléctricas, deverá ser verificado que a água pode fluir
livremente, de acordo com o procedimento apresentado
abaixo:
Verificação de unidade sem mecanismo de
esgoto
-
Verta aproximadamente 1,8 litros de água no tabuleiro
de esgoto.
-
Verifique se a água pode fluir livremente e se existem
fugas de água. Se não tiver aparecido água na
extremidade da tubagem de esgoto, verta
aproximadamente mais 1,8 litros de água no tabuleiro de
esgoto.
4.2. LIGAÇÃO DO TUBO DE ESCOAMENTO
1. Prepare um tubo de PVC com um diâmetro exterior de
18,5 mm.
2. Isole a tubagem de esgoto após ter efectuado a ligação
à mangueira de esgoto, como mostrado abaixo.
5. LIGAÇÕES ELÉCTRICAS
5.1. LIGAÇÕES ELÉCTRICAS PARA UNIDADE INTERIOR
PRECAUÇÃO:
Usar cabo duplo torcido e blindado ou cabo duplo
blindado para as ligações de transmissão entre as
unidades interior e exterior, e ligar a parte blindada
ao parafuso de terra na caixa eléctrica da unidade
interior, como mostrado abaixo.
Ligação monofásica
Controlo remoto (PC-P1HE)
Cabos de transmissão
Cabos da fonte de alimentação
(monofásica)
Enrolar o fio três vezes
Parafuso de terra
Retire a tampa frontal e a tampa lateral.
1. Abaixo é mostrada a cablagem do lado traseiro
esquerdo para a RPF.
Ligação
Tampa
Parede
lateral
Caixa eléctrica
Abertura (traseira)
NOTA:
Tenha cuidado com a espessura do isolamento
quando a tubagem for instalada no lado esquerdo. Se
o isolamento for demasiado espesso, a tubagem não
poderá ser instalada na unidade
Mangueira de esgoto
Isolamento (não fornecido)
Tubo em PVC (não fornecido)
2. Abaixo é mostrada a cablagem do lado traseiro
esquerdo para a RPFI.
Ligação
Parede
Caixa eléctrica
3. Abaixo é mostrada a cablagem do lado traseiro direito
Caixa eléctrica
Cabo intermédio
Cabo do controlo remoto
Cabo da fonte de alimentação
4. Abaixo são mostradas as ligações eléctricas
Tampa
frontal
RCS PC-P1HE) (opcional)
Cabo da fonte de
Cabo de transmissão
alimentação
5
LIGAÇÕES ELÉCTRICAS
5
Tampa frontal
Parede
Através dos furos
Ligação
RCS PC-2H2 (opcional)
