Toestel demonteren
Om het transport naar de opstellingsruimte
te vergemakkelijken kan het toestel verder
gedemonteerd worden:
keteldeur
•
ontassingsvijzel
•
brandereenheid
•
bovenste deel ketel
•
(warmtewisselaar)
onderste deel ketel (vuurhaard).
•
SCHADE AAN DE INSTALLATIE
door onvakkundige montage
- Plaats de delen zo, dat ze niet
verontreinigd of beschadigd
kunnen raken.
- Plaats de warmtewisselaar niet
direct op de bodem (maak
gebruik van houtjes), aangezien
anders de reinigers in de
leidingen beschadigd kunnen
worden.
Open de keteldeur van het onderste
•
deel van de ketel, draai de
scharnierschroeven (a) (afb.15) los,
demonteer de deur en leg ze
voorzichtig terzijde.
Draai de madenschroef van de
•
ontassingsvijzel (b) los (afb. 16).
Trek de ontassingsvijzel (c) in de
•
richting van de pijl van de as, neem
hem uit de vuurhaard en leg hem
voorzichtig terzijde.
Open de zijdelingse spanbeugels (d)
•
van de branderplaat, neem de
brander met de branderplaat uit de
vuurhaard en leg hem voorzichtig
terzijde (afb. 17).
(Opgelet: gewicht ca. 50 kg)
Wijzigingen op basis van technische verbeteringen voorbehouden!
Montage- en bedieningsvoorschrift Pelletsketel Logano SP 251 – Uitgave 12/2004
Installatie

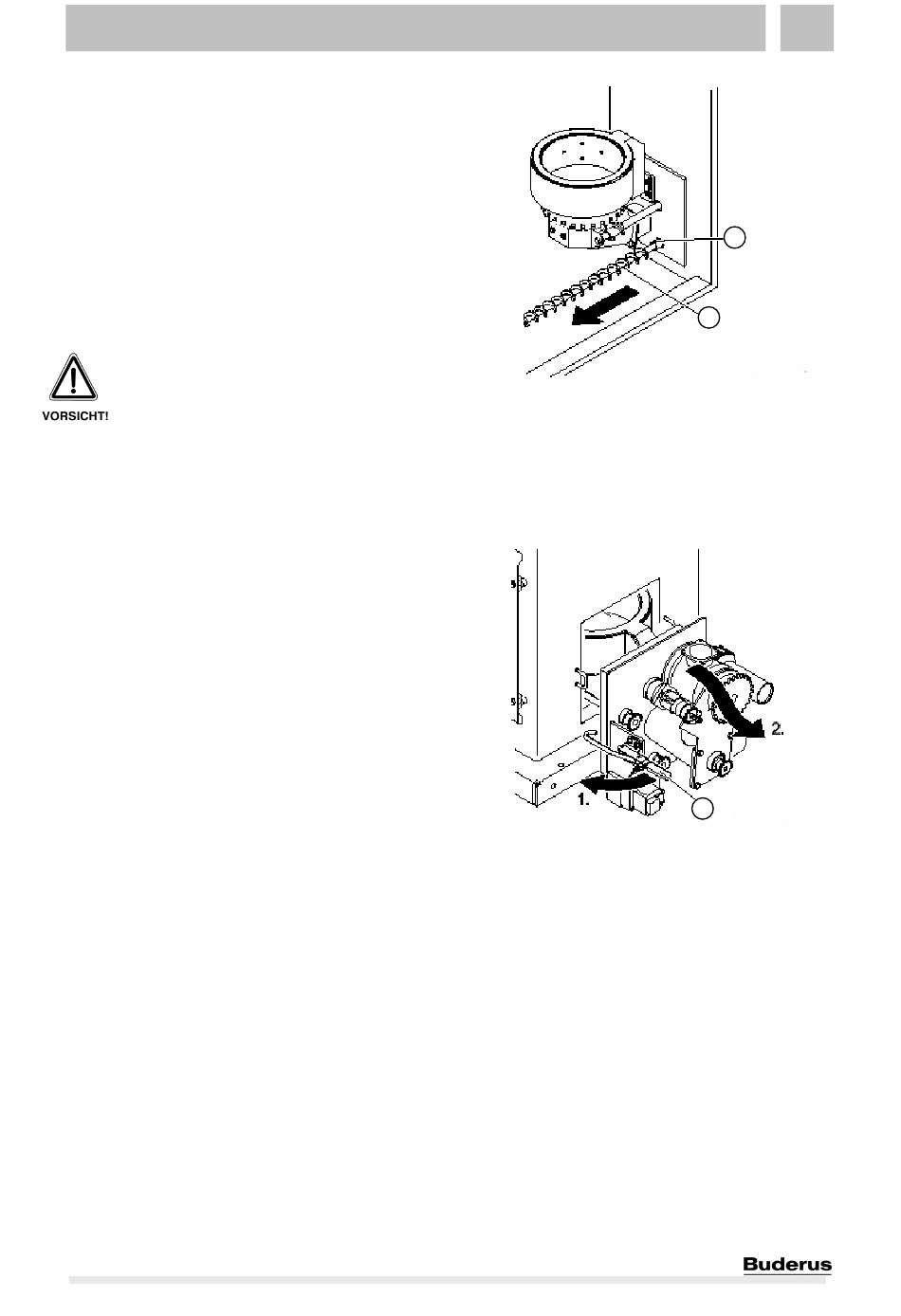

Afb. 16 Vuurhaard
b
madenschroef
c
ontassingsvijzel
Afb. 17 Brandereenheid
d spanbeugel
6
b
c
d
