6.6
Toestel opstellen

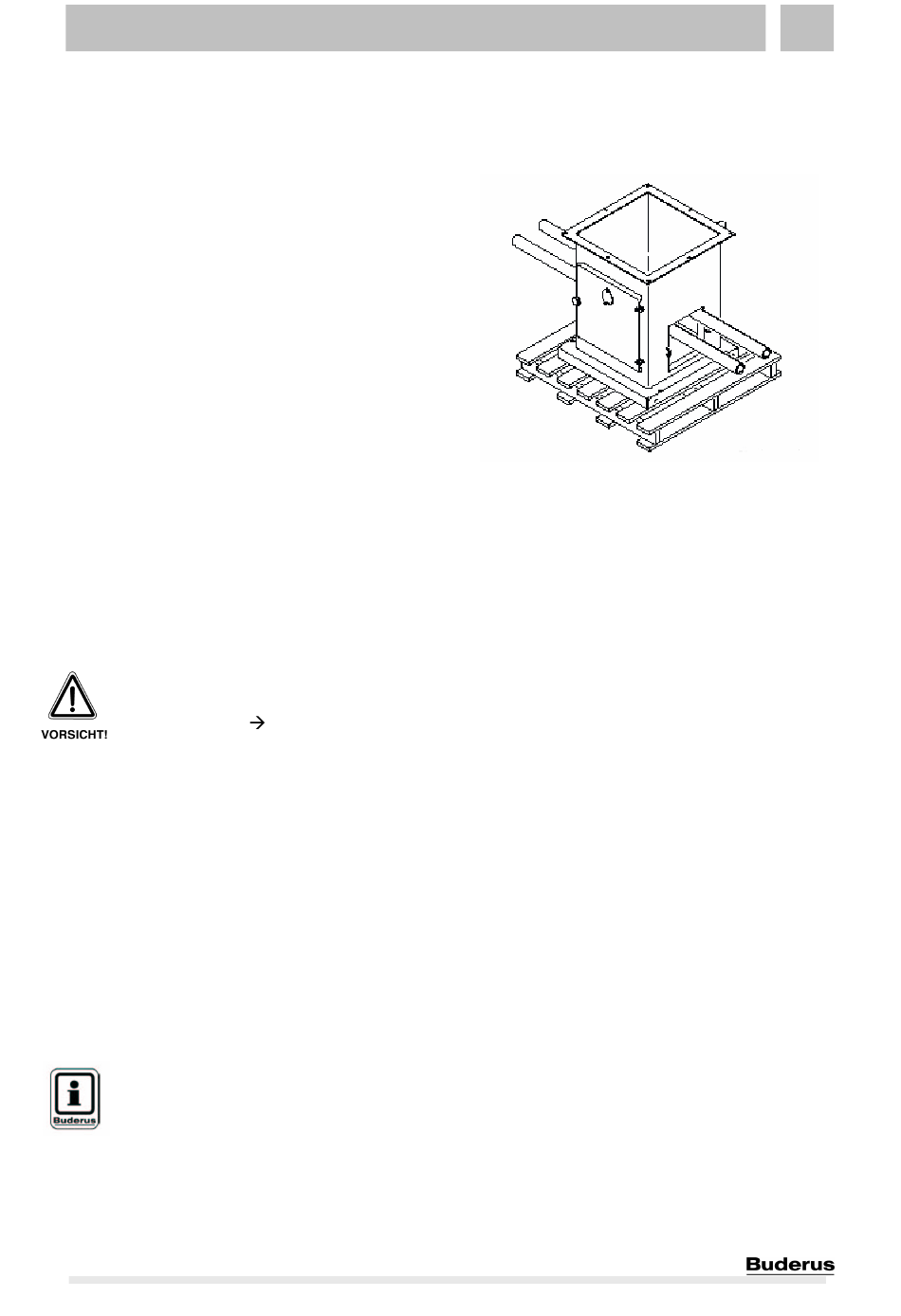

Hef het onderste deel van de ketel
•
met de gepaste transport- en
hefmiddelen (bv. 2 leidingen 1½ ")
van de pallet en breng hem in de
opstellingsruimte (afb.20).
(Opgelet: gewicht ca. 160 kg).
Plaats het onderste deel van de
•
ketel; respecteer daarbij de
minimumafstanden (afb.14) en
positioneer hem aan de hand van de
instelbare voetjes horizontaal.
Breng het bovenste deel van de
•
ketel met de gepaste transport- en
hefmiddelen in de opstellingsruimte.
Controleer of het om de correcte
•
dichting gaat en of die niet
beschadigd is (g) en plaats het
bovenste deel van de ketel zo op het
onderste deel, dat alle leiding-
aansluitingen zich aan dezelfde
ketelzijde bevinden.
SCHADE AAN DE INSTALLATIE
Bij het plaatsen
verschuiven!
Schroef het bovenste en onderste
•
deel van de ketel met 16 flens-
schroeven (f) aan elkaar, zorg ervoor
dat de verbinding afgedicht is
(max. draaimoment: 8 Nm).
Controle met voeler (0,2 mm)
•
Verwijder 4 schroefogen aan het
•
bovenste deel van de ketel
(afb. 18 - e).
AANWIJZING VOOR DE
GEBRUIKER
De hieronder beschreven montage
van de ketelafdekkappen is van
toepassing als de brandereenheid
rechts gemonteerd is.
Wijzigingen op basis van technische verbeteringen voorbehouden!
Montage- en bedieningsvoorschrift Pelletsketel Logano SP 251 – Uitgave 12/2004
dichting niet
Installatie
Draai, als de brandereenheid links
gemonteerd is, de zijden om.
Afb. 20
6
