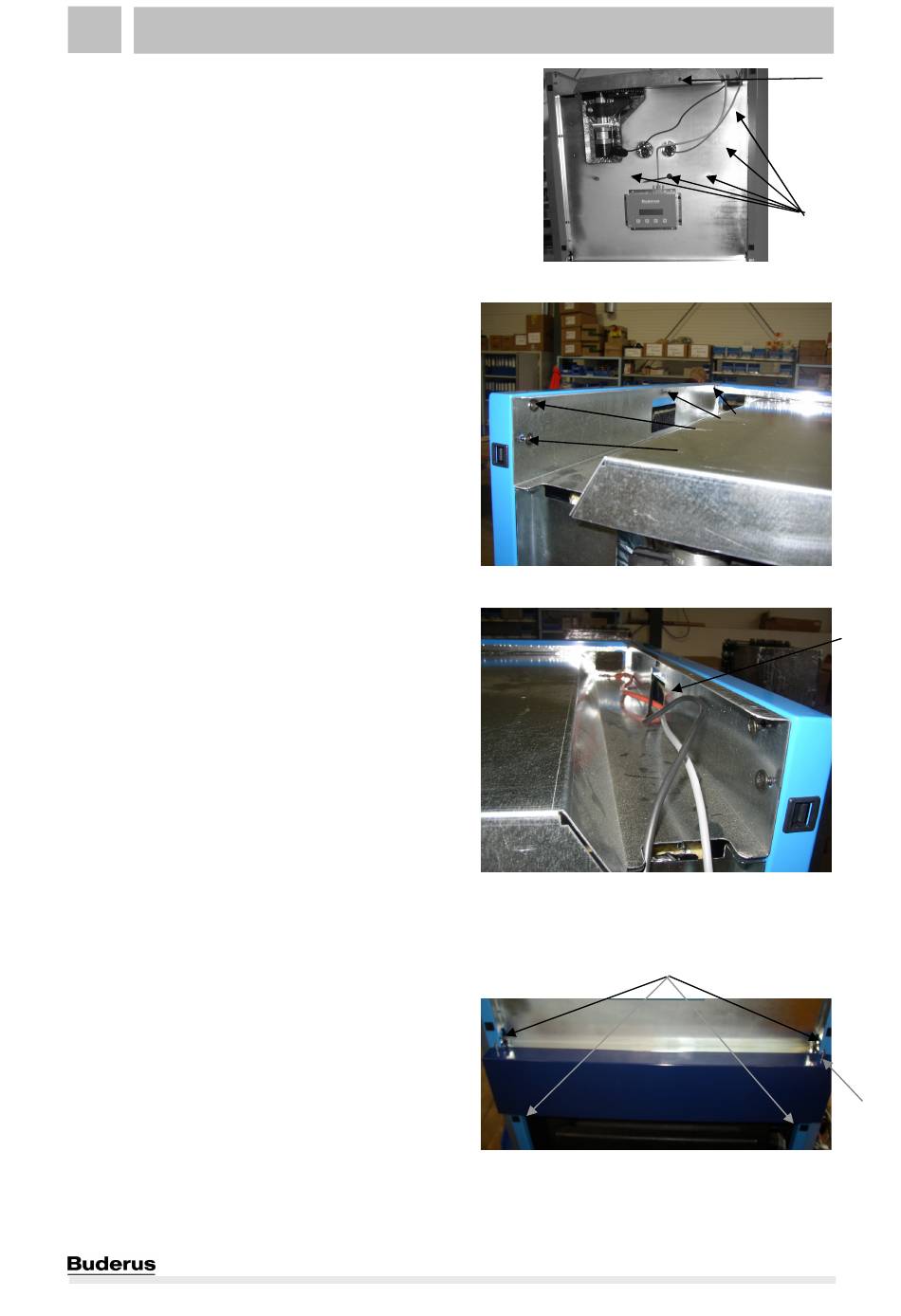

Installatie
Schuif de ketel- en rookgasvoeler,
•
reinigingskabel voor de
warmtewisselaar, kabel voor de
interface en kabel van de ventilator
in de daarvoor voorziene opening
voor de stekkerplatine (afb.28 - o).
Schroef de afdekking van de
•
stekkerplatine vast (boven de
brandereenheid) (2 parkervijzen).
Bevestig de tussenschalen (afb.
•
21/7) aan de zijkant (links en rechts)
telkens met 2 parkervijzen (tussen-
schaal bevindt zich in de front-
afdekking met het logo van Buderus)
(afb. 29)
Neem de frontafdekking (afb. 21/9)
•
met de blindstoppen uit de doos,
verwijder de beschermende folie en
leg de 2 kleine delen, die zich in de
frontafdekking bevinden, aan de
kant. Draai 2 bevestigingsklemmen
(afb. 22/v) in verticale positie in de
frontafdekking. Steek de front-
afdekking aan de ketel in de bouten
en klik ze vervolgens in de
zijdelingse ommanteling.
Steek de kabel van de interface die
•
al geplaatst werd in de stekker-
platine. (afb. 30)
Schuif de kabel van de brander-
•
eenheid door de 2 openingen
(afb. 31) en verbindt hem met de
betreffende insteekplaatsen van de
stekkerplatine (kleine stekker = 24 V,
grote stekker = 230 V) en klem de
aardingskabel aan de aardingsrail.
Draai 2 bevestigingsklemmen in
•
verticale positie in de frontafdekking
met het logo van Buderus (reeds
uitgepakt, omwille van de tussen-
schaal), klik de afdekking vast in de
bouten van de tussenschaal
(afb. 29) en in het slot.
