Installatie
6.8
Montage van het regeltoestel van
Buderus 2000/4000
AANWIJZING VOOR DE
GEBRUIKER
Voor het regelen van de
verwarmingskringen en voor de
opwarming van de tapwaterboiler
kan er gebruik gemaakt worden van
het regeltoestel Logamatic 2107P of
Logamatic 4211P.

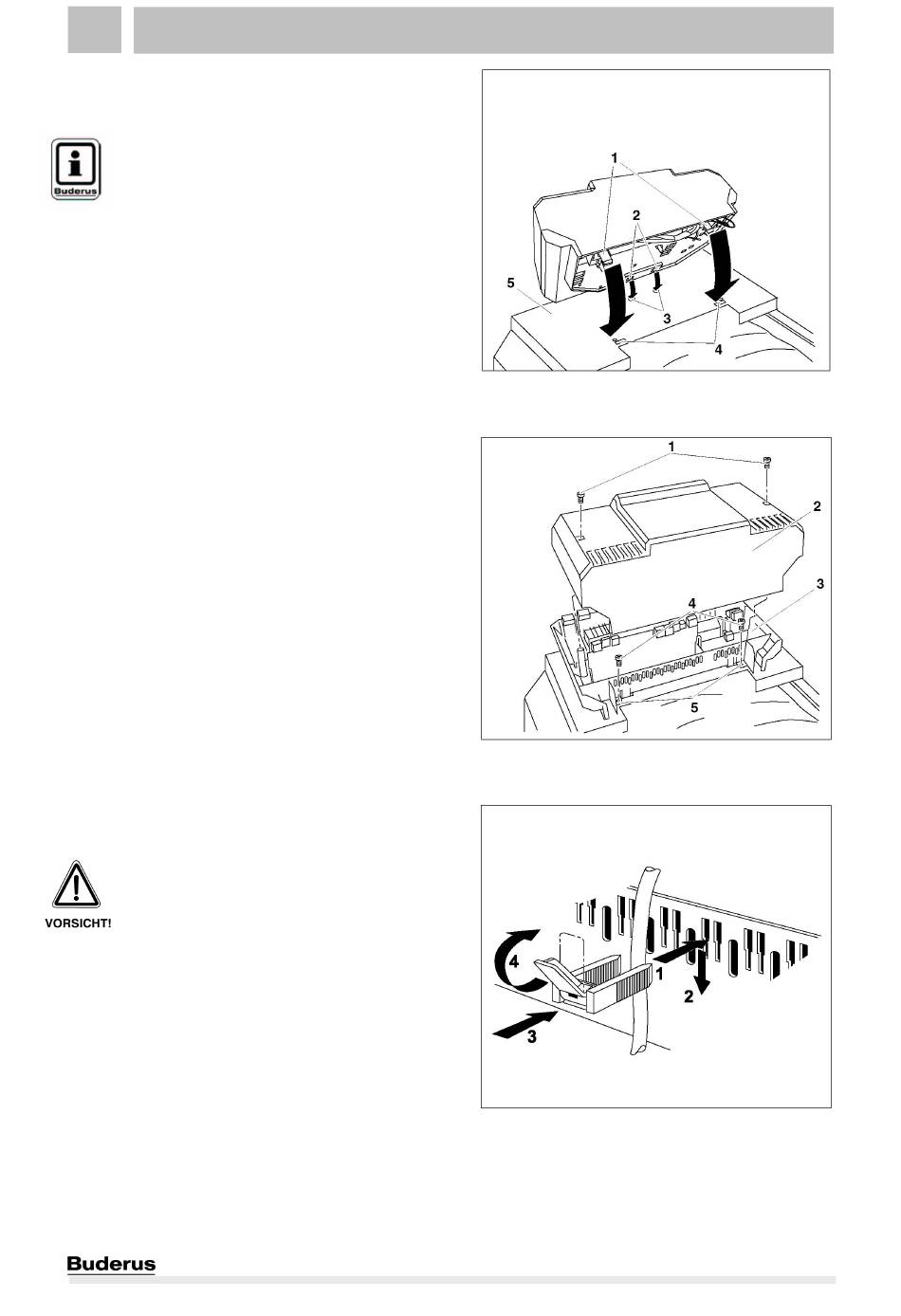

Montageaanwijzingen:
Plaats het regeltoestel zo, dat de
•
inschuifhaakjes (afb. 33/2) in de
ovale boringen (afb. 33/3) gevoerd
worden, trek het regeltoestel naar
voren en klap het vervolgens naar
achteren, tot de beide elastische
haken (afb. 33/1) rechts en links
(afb. 33/4) vastklikken.
Schroef het regeltoestel met twee
•
schroeven op de ketelafdekkap vast
(afb. 34/5).
Plaats het voelerpakket (2
•
vloeistofvoelers met capillaire
leidingen met een thermisch
element) langs het kabelkanaal naar
achteren door de opening in de
rugwand (in afb. 28 te zien) in de ³/
dompelhuls.
Maak gebruik van
warmtegeleidende pasta (in het
zakje met kleine toebehoren)
Nadat het regeltoestel van Buderus
•
is geplaatst, moet de 7-voudige
branderstekker (2 kabels,
samengevat) in het kabelkanaal naar
de stekkerplatine gelegd en conform
de nummers aangesloten worden.
Plaats de klemmenafdekkap en
•
bevestig ze met 2 parkervijzen
(afb. 34/1).
Montage- en bedieningsvoorschrift Pelletsketel Logano SP 251 – Uitgave 12/2004
26
"
4
Wijzigingen op basis van technische verbeteringen voorbehouden!
Afb. 33
Afb. 34
Afb. 35
