Gegevens over het toestel
4.1
Opbouw
Het toestel bestaat uit een ketellichaam
met bovenste en onderste deel, een
brandereenheid die rechts of links
gemonteerd kan worden en een
regeltoestel.
(1) Bovenste deel: 9 (uitvoering
•
15kW) of 16 (uitvoering 25 kW)
rookgaskanalen met ingebouwde
draaibare turbulatoren voor een
optimale warmteoverdracht en een
volautomatische reiniging.
(2) Onderste deel: watergekoelde
•
vuurhaard voor integratie van de
brandereenheid en de vijzel voor
verwijdering van de assen.
Brander bestaande uit:
(3) Brandereenheid: invoerkanaal,
•
branderkop, naverbrandingsring en
aangebouwde componenten zoals
de ontstekingsventilator, de
verbrandingsluchtventilator, de
doseervijzel en de sluis met
schottenwiel.
(4) Regeltoestel: ESE-ketelregeling
•
evenals veiligheidstoestellen en
voelerleidingen. Mogelijkheid tot
aansluiting van een extern systeem
voor pelletsaanvoer (geknikte
pelletsaanvoer, aanzuigsysteem of
voorraadtank VB400)
4.2
Leveringsomvang
Voorgemonteerd ketellichaam met
brandereenheid rechts gepositioneerd
(ook te monteren aan de linkerzijde),
geschroefd aan de pallet.
Karton met de platen van de ommanteling,
het voorgemonteerde regeltoestel, de
assenbak en een zakje met de kleine
onderdelen.
Wijzigingen op basis van technische verbeteringen voorbehouden!
Montage- en bedieningsvoorschrift Pelletsketel Logano SP 251 – Uitgave 12/2004
Gegevens over het toestel

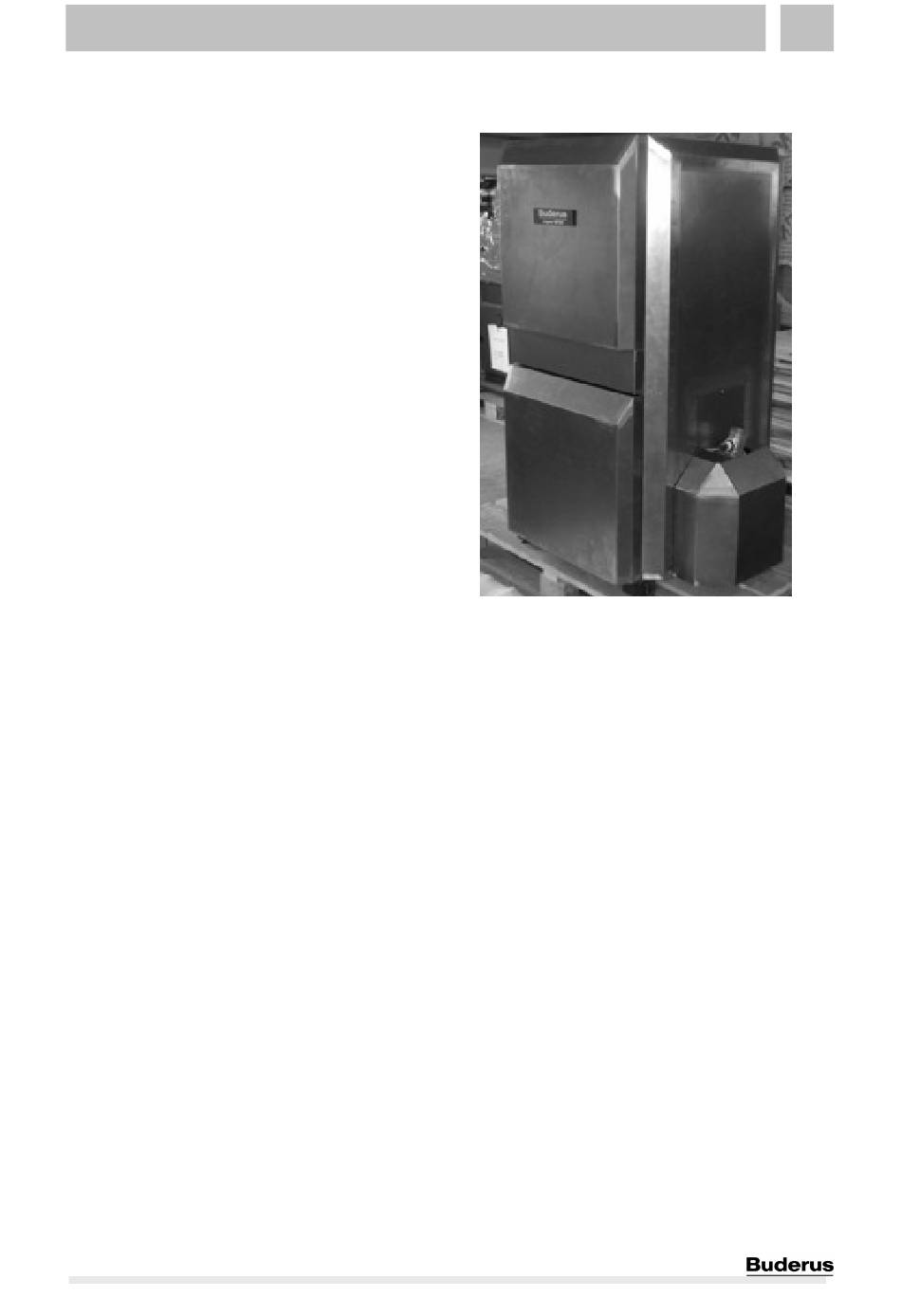

Afb.1 Logano SP251
