Installatie
Plaats het ontassingsframe links in
•
de ketel – let er daarbij op, dat de
steun (j) onderaan gepositioneerd is
(afb. 19).
Beveilig het ontassingsframe met 4
•
klemmen (afb. 19).
Voer de brander in de vuurhaard in
(opgelet: ca. 50 kg) en bevestig
hem met de zijdelingse spanbeugels
(d) (afb. 17).
Controle met de voeler, span de
•
zijdelingse spanbeugels eventueel
nog wat verder aan.
Voer de ontassingsvijzel (c) in de
•
vuurhaard in en schuif hem door de
steun (j) van het ontassingsframe.
Plaats de ontassingsvijzel op de
•
brandereenheid en beveilig hem met
een madenschroef (b) (afb. 16).
Montage- en bedieningsvoorschrift Pelletsketel Logano SP 251 – Uitgave 12/2004
22

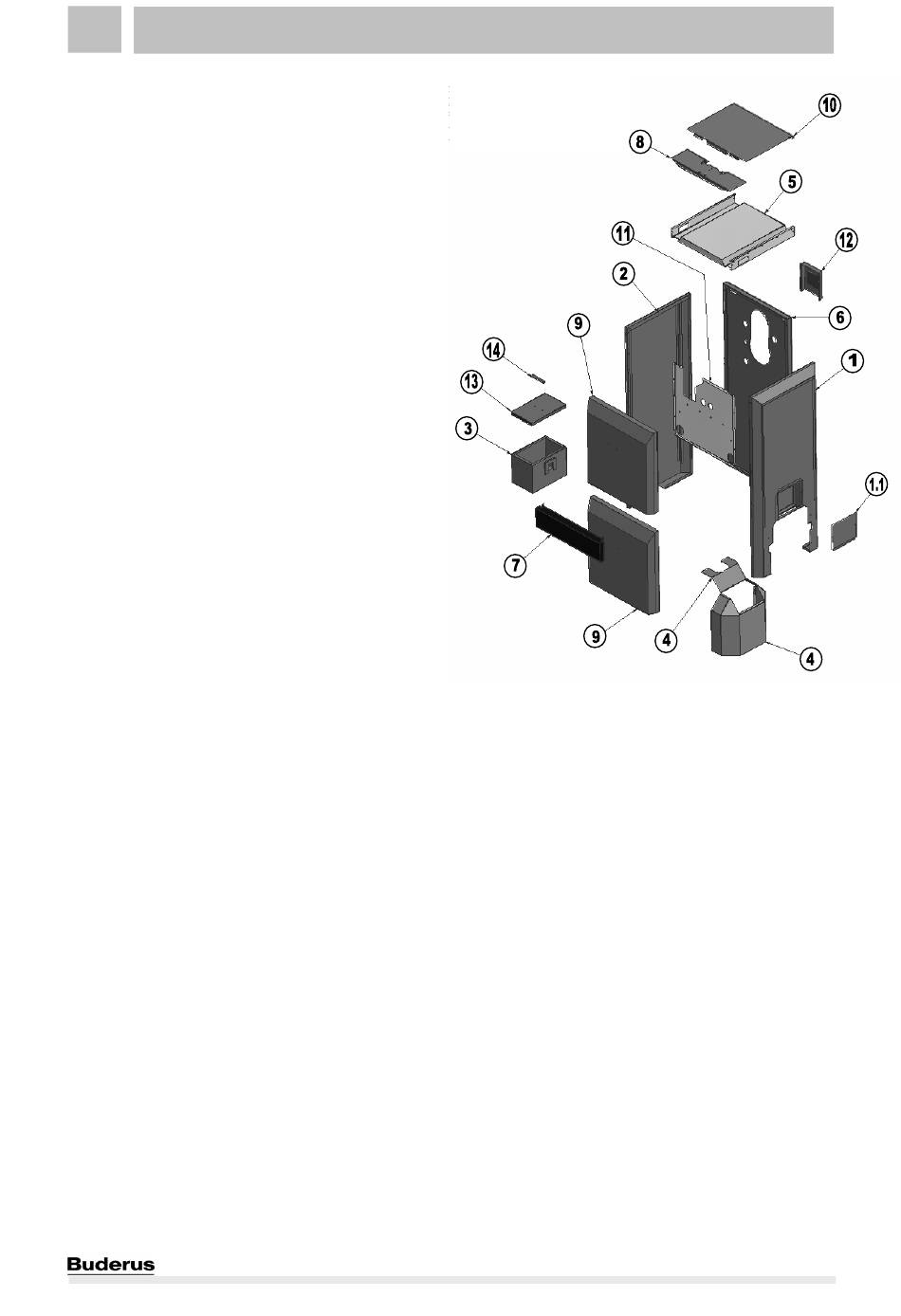

Afb. 21 Overzicht delen ketelmantel:
1. zijdeel branderafdekking
1.1 deksel regelschaal
2. zijdeel ontassingszijde
3. assenbak
4. branderafdekking
(enkel bij geknikte pelletsaanvoer)
5. dekselframe
6. rugwand
7. tussenschalen
8. deksel
9. frontafdekking
10. dekselkap
11. frontafdekking invoer
12. aanzuigdeksel
13. assenbak deksel
14. assenbak handgreep
