6.7
Ketelmantel monteren
Wikkel alle kabels van de brander-
•
eenheid af. Plaats de kabels van de
ventilator en van de rookgasvoeler
over de ketel.
Neem uit het zakje met kleine onder-
•
delen (4 moeren M8 en 8 steek-
kabelbinders) de 4 M8 moeren voor
de bevestiging van de zijdelingse
afdekkappen.
Neem de zijdelingse afdekkappen uit
•
de doos met afdekkappen en
verwijder de plastieken folie. Plaats
de zijdelingse afdekkappen zo op de
ketel (boringen zijdelings, afdek-
kappen onderaan), dat de moeren
aan de stiftschroeven geschroefd
kunnen worden.
Neem de rugwand uit de doos,
verwijder de plastieken folie en draai
de bevestigingsklemmen (afb.22/v)
in verticale positie in de voorziene
vierkantige gaten. Klik de rugwand in
de zijdelingse afdekkappen.
Verwijder de gele kapjes van de
•
hydraulische aansluitingen.
Voer de waterzijdige verbinding uit
•
met behulp van een flexibele
leidingbocht (I) zoals aangegeven in
afb. 24. Hang de kabel (ventilator en
rookleiding) over de rugwand.
Steek de kabel van de interface in
•
aan het bedieningspaneel (afb.25).
Bevestig de frontafdekking invoer
•
met 4 parkervijzen bovenaan en
onderaan. Steek 5 steekkabel-
binders (afb.26/d) in de front-
afdekking invoer en plaats de
kabels.
Schroef het dekselkader met telkens
•
4 parkervijzen links en rechts
(afb. 27 linkerzijde aangeduid met
pijlen) en met een schroef (in afb. 26
aangeduid met k) in de front met de
frontafdekking invoer.
Wijzigingen op basis van technische verbeteringen voorbehouden!
Montage- en bedieningsvoorschrift Pelletsketel Logano SP 251 – Uitgave 12/2004
Installatie

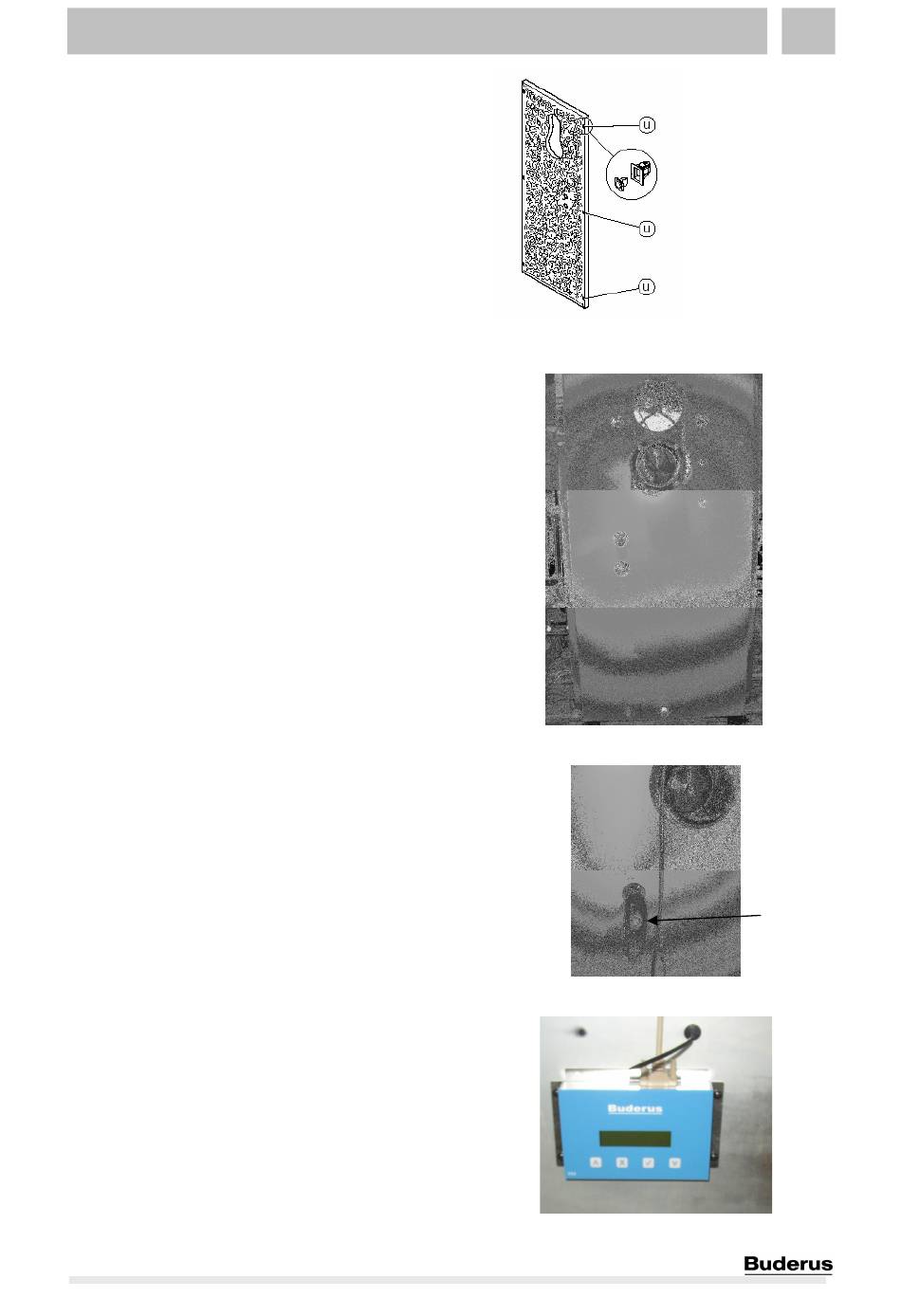

Afb. 22 Ketelrugwand
u........bevestigingsschroef
Afb. 23 Ketelmantel rugzijde
Afb.24
Afb.25
Frontafdekking invoer vastschroeven.
6
I
23
