Bediening van de regelaar
1
13

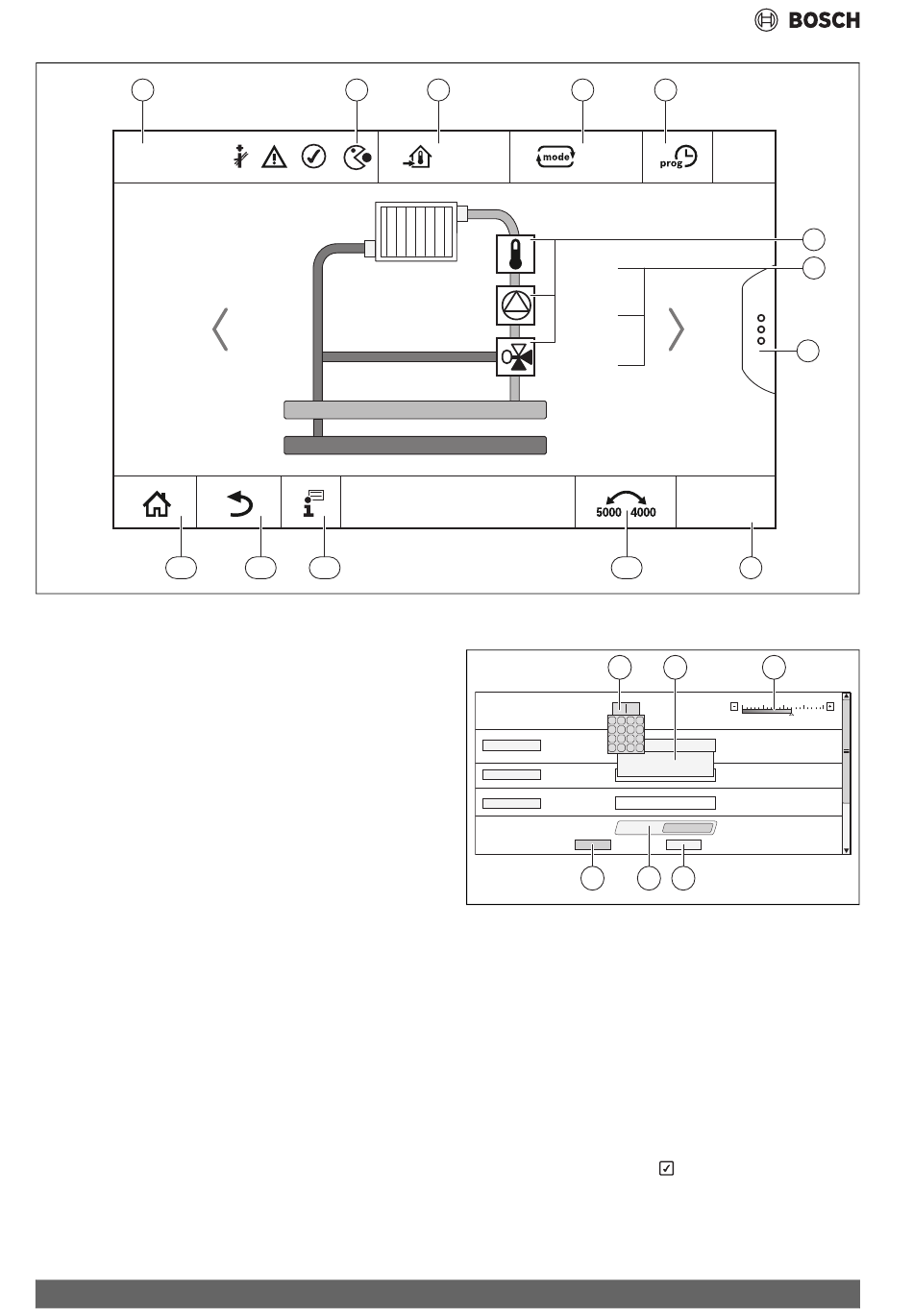

Afb. 13 Bedieningselementen en aanduidingen (voorbeeld)
[1]
Weergave van het systeem, deelsysteem of de functie
[2]
Statusindicatie van het actieve menuniveau
[3]
Weergave van de ingestelde temperatuur (ingestelde tempera-
tuur)
[4]
Weergave van de ingestelde bedrijfsmodus
[5]
Weergave van de ingestelde tijdfunctie
[6]
Weergave van de installatiecomponenten
[7]
Statusindicatie van de installatiecomponenten
[8]
Bijkomende functies voor cv-circuit, warmwater
[9]
Weergave van de tijd
[10] Veld, om het weergavetype (oude/nieuwe displayversie) op het
display om te schakelen
[11] Info-menu
[12] Veld, om terug naar het vorige niveau/weergave te gaan
[13] Veld, om terug naar het systeemoverzicht te gaan
6.4
Bediening
Informatie over de bediening van de regelaar vindt u in de bedieningsin-
structie.
▶ Neem de bedieningsinstructie van de regelaar in acht.
De bediening van de regelaar voor de vakman wordt hierna beschreven.
18
2
12
11
3
4
50 °C
on/off
30 %
6.5
Instellingen wijzigen
6
Afb. 14 Instellingen veranderen (voorbeeld)
[1]
Getalwaarden
[2]
Keuzeveld
[3]
Schaal
[4]
Annuleren
[5]
Uit/Aan
[6]
Opslaan
Wijzigingen aan parameters kunnen naargelang het menupunt op ver-
schillende manieren uitgevoerd worden.
• Getalwaarde wijzigen
Bij getalwaarden kan de wijziging door de invoer van het getal direct
uitgevoerd worden. Door aantikken van het getalveld opent een toet-
senbord.
▶ Getalswaarden intypen en met
Bij niet-toegestane waarden wordt weer de oorspronkelijke waarde
getoond.
5
12:00
9
10
1
2
3
-30
-22
-15
°C
7
8
9
C
4
5
6
+
-
1
2
3
.
0
x
OK
Off
On
5
4
bevestigen.
Control 8311 – 6720854595 (2022/07)
