Internetverbinding tot stand brengen
De verbinding met het internet kan alleen via de masterregelaar met
adres 0 tot stand worden gebracht. Een verbinding via andere regelaars
is niet mogelijk.
De instelmogelijkheden Internet en Modbus zijn alleen voor de master-
regelaar met adres 0 beschikbaar.
Er is alleen een verbinding mogelijk.
Wanneer de verbinding via Modbus is geactiveerd, is geen internetver-
binding mogelijk.
Via de interface LAN 1 van de master-regelaar kan een
verbinding met het internet tot stand gebracht worden.
Om de netwerkverbinding tot stand te brengen:
▶ Steek de LAN-kabel in de aansluiting LAN 1 ( afbeelding 5.4, [11],
pagina 9) en verbind deze met de router.
▶ Oproepen servicemenu's.
▶ Veld
aantikken.
Het aanmeldsjabloon wordt getoond.
1
2
LAN 1
LAN 2
6
5

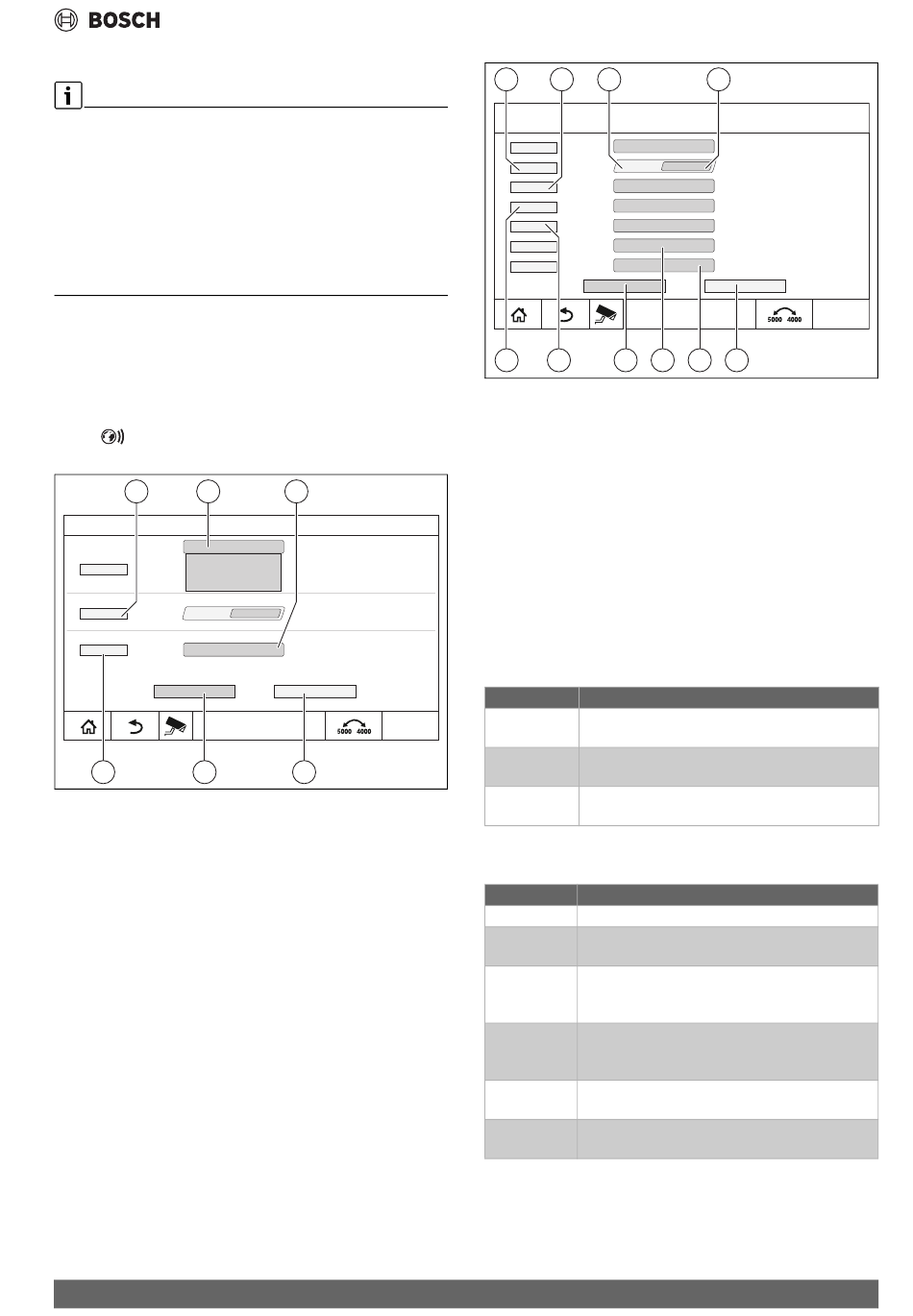

Afb. 46 Aanmeldsjabloon netwerkverbinding
[1]
Koppeling regelaar
[2]
Instellingen voor LAN 1
[3]
Activeren
[4]
Annuleren
[5]
Opslaan
[6]
Koppeling regelaar losmaken
▶ Keuzemenu voor LAN 1 aantikken.
Er wordt een keuzeveld geopend.
De volgende instellingen kunnen voor LAN 1 gekozen worden:
• Internet
• CBC-BUS
• Modbus TCP / IP
• IP Gateway
▶ Internet kiezen.
▶ Adrestoekenning instellen.
Overeenkomstig de keuze worden de parameters van de adrestoewij-
zing getoond.
Bij de keuze DCHP worden de adresgegevens automatisch toegewezen.
Bij de keuze Statisch moeten de adresgegevens manueel ingevoegd
worden.
Bij de keuze Statisch worden de velden IP-adres, netwerkmasker en ga-
teway getoond en moeten ze ingevuld worden ( afbeelding 47).
Control 8311 – 6720854595 (2022/07)
3
12:00
0010009549-002
4
Informatie over het hoofdmenu connectiviteit
1
2
3
LAN 1
192.168.2.1
255.255.255.0
192.168.2.0
DNS 1
DNS 2
9
8
7
10
Afb. 47 Manuele Adrestoekenning
[1]
Adrestoekenning
[2]
IP-adres 1
[3]
Statisch
[4]
DHCP
[5]
Annuleren
[6]
DNS 2
[7]
DNS 1
[8]
Opslaan
[9]
Gateway 1
[10] Netwerkmasker 1
Verbindingsstatus
Na een uitgevoerde verbindingstest wordt de status van de internetver-
binding in de kopregel weergegeven ( afb. 9, [5], pagina 16).
Verbindingsstatus bij MEC Remote Portal
Symboolkleur Status
Grijs
Internet-/afstandsverbinding op regelaar is niet geac-
tiveerd.
Geel
Internet-/afstandsverbinding op regelaar is geacti-
veerd. Regelaar heeft geen internetverbinding.
Groen
Internet-/afstandsverbinding op regelaar is opge-
bouwd.
Tabel 34 Verbindingsstatus bij MEC Remote Portal
Verbindingsstatus bij Control Center CommercialPlus
Symboolkleur Status
Grijs
Afstandsverbinding op regelaar is niet geactiveerd.
Geel knippe-
Afstandsverbinding op regelaar is geactiveerd. Commu-
rend
nicatie van regelaar met gateway wordt opgebouwd.
Geel
Afstandsverbinding op regelaar is geactiveerd. Com-
municatie van regelaar met gateway is opgebouwd.
Gateway heeft geen internetverbinding.
Groen
Afstandsverbinding op regelaar is geactiveerd. Com-
municatie van regelaar met gateway is opgebouwd.
Gateway is met het internet verbonden.
Groen knippe-
Er vindt een spiegeling van het portaal op de regelaar
rend
plaats.
Rood
Afstandsverbinding op regelaar is geactiveerd. Er is
geen verbinding tussen de regelaar en de gateway.
Tabel 35 Verbindingsstatus bij Control Center CommercialPlus
4
12:00
6
5
0010029624-001
