1

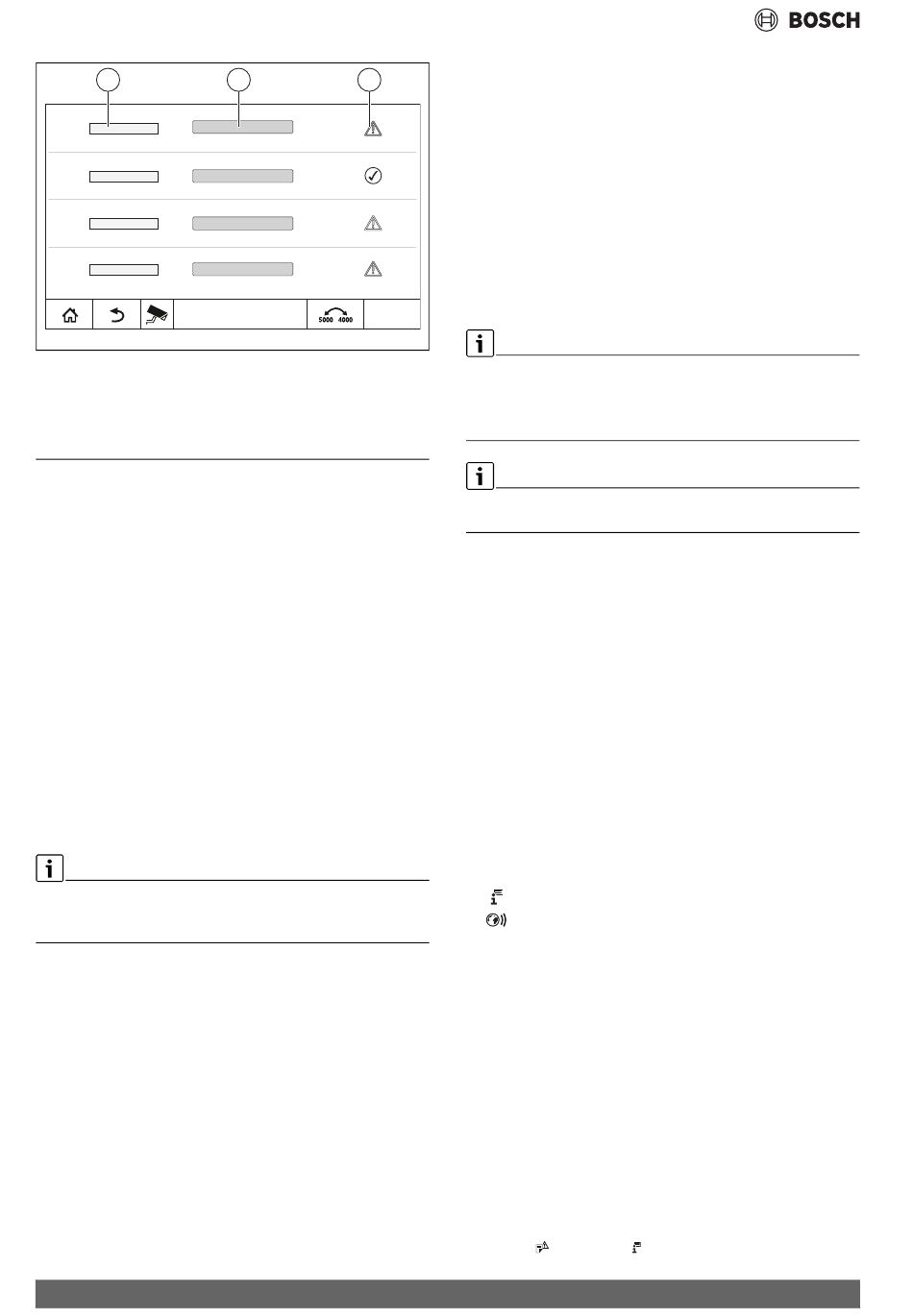

Afb. 54 Submenu SI-monitorgegevens
[1]
Ingang veiligheidsinrichting
[2]
Aanduiding veiligheidsinrichting
[3]
Status storingsmelding of bedrijfsindicatie
26
Service
26.1
Informatie over het hoofdmenu regelaar
Met deze functie kunnen regelaargegevens op een USB-stick (toebehoren)
opgeslagen of door deze op de regeling overgedragen worden.
▶ USB-stick in de USB-aansluiting ( afbeelding 3, [9], pagina 8) ste-
ken.
▶ Servicemenu oproepen en menupunt Regelaar aantikken.
De volgende functies kunnen uitgevoerd worden:
• Servicemelding op USB-stick opslaan
• Configuratie op USB-stick opslaan
• Configuratie van USB-stick laden
• Backup kopie configuratie opslaan
• Backup kopie configuratie laden
• Systeeminformatie op USB-stick opslaan
Met de systeeminformatie worden ook de historie en een gegevensregi-
stratie opgeslagen.
Bij elk van deze functies verschijnen bijkomende functieafhankelijke
vragen.
Informatie over de volgende punten is opgenomen in de volgende hoofd-
stukken:
– Basisinstelling laden hoofdstuk 21, pagina 62
26.2
Serviceadapter (toebehoren)
Via de USB-aansluiting ( afbeelding 3, [9], pagina 8) en een ser-
viceadapter USB naar IP kan het display op een pc gespiegeld (weerge-
geven) worden.
Hierdoor is het mogelijk, de regelaar met een pc via een webbrowser te
bedienen, om in het hoofdmenu, het servicemenu of in onderstations in-
stellingen te controleren of te wijzigen.
Voorwaarden:
• Serviceadapter USB/IP (accessoire) voorhanden
• Netwerkkabel beschikbaar
• Internet-browser aanwezig (Mozilla Firefox wordt geadviseerd)
• DHCP geactiveerd
70
2
3
12:00
0010009253-001
Adrestoekenning DHCP-serviceadapter activeren
▶ Roep het servicemenu op en selecteer in menupunt Connectiviteit >
Adrestoekenning > DHCP.
▶ Opslaan.
▶ Stop de serviceadapter in de USB-aansluiting
( afbeelding 3, [9], pagina 8).
▶ Sluit de LAN-kabel aan tussen de adapter en de RJ-45-poort van de
computer.
▶ Open de browser (bij voorkeur Firefox) en typ "cbc.bosch" in de zoe-
klijst.
Het bedieningspaneel van de regelaar wordt op de computer
gespiegeld (weergegeven).
▶ Na beëindiging van de spiegeling (weergave) de cache (buffergeheu-
gen) van de computer leegmaken.
De bediening kan door één persoon uitgevoerd worden.
De gelijktijdige bediening aan de pc en de regelaar moet vermeden wor-
den. De laatst uitgevoerde wijziging telt.
▶ Neem de veiligheidsvoorschriften bij netwerken in acht.
Het is niet nodig de op de USB/IP-adapter meegeleverde driver te instal-
leren.
26.3
Update van de regelaarsoftware
Update van de ZM-module
Een update van de centrale module is uit veiligheidsoverwegingen niet
mogelijk.
26.3.1 Aanwijzing voor installaties met meerdere regelaars in
combinatie, bijvoorbeeld regelaaruitbreidingen, cascaden
Wanneer de aanwezige regelaars in een netwerk zijn verbonden, moeten
deze voor de software-update losgekoppeld worden:
▶ Servicemenu oproepen en menupunt Connectiviteit aantikken.
▶ Bij Koppeling regelaar losmaken, Activeren aantikken.
Een invoerveld verschijnt.
▶ Veld Doorgaan aantikken.
▶ Verbreken van de regelaarkoppeling op alle regelaars.
Een indicatie, of de regelaars ontkoppeld zijn, is niet aanwezig.
Om te controleren, of alle regelaars zijn ontkoppeld in het systeemover-
zicht de volgende stappen uitvoeren:
▶
aantikken.
▶
aantikken.
De verbonden regelaars worden weergegeven.
▶ Software-update bij alle regelaars uitvoeren.
▶ Koppeling regelaars uitvoeren ( hoofdstuk 22.1.2, pagina 64).
26.4
Storingen
26.4.1 Storingsindicator
Storingen worden door de statusindicatie ( afb. 3, [10], pagina 8)
weergegeven.
Een storing wordt getoond door de rode LED op de masterregelaar en op
de regelaar waar de storing zich voordoet. De bedieningsunit van een
substation kan enkel de storingen van de regelaar aangeven waarmee het
verbonden is.
In de masterregelaar wordt de regelaar met de storing in het regelaar-
overzicht getoond ( afbeelding 44, [2], pagina 44).
Om de storing van de desbetreffende regelaar te bekijken:
▶ Op de regelaar tikken.
▶ Historie
of infomenu
oproepen.
Control 8311 – 6720854595 (2022/07)
