Informatie over het hoofdmenu warmteproductie
18.4
Informatie over de module FM-SI
Dit beveiligingsapparaat wordt in serie aangesloten. Bij het activeren van
meerdere op de veiligheidsmodule aangesloten veiligheidsinrichtingen
wordt op het display alleen een storingsmelding getoond. Er wordt alleen
de ingang met het laagste nummer als storingsmelding getoond. Andere
geactiveerde veiligheidsinrichtingen worden pas weergegeven als de
weergegeven storing is verholpen. Als er andere veiligheidsinrichtingen
geactiveerd werden, worden die in het menu Monitorgegevens en in het
infomenu getoond.
Voorbeeld
De veiligheidsinrichtingen op FM-SI1 en FM-SI4 werden geactiveerd. Op
het display wordt alleen het activeren van aansluiting FM-SI1 getoond. In
het menu Monitorgegevens > Storingsmelding zijn beide geactiveerde
aansluitingen te zien.
Als de module niet van een 230 V-spanning voorzien wordt, omdat de
steekverbinder niet ingestoken werd, kunnen de veiligheidsingangen
niet geanalyseerd worden. Er wordt een storingsindicatie gegenereerd,
hoewel de veiligheidsketting gesloten is.
18.5
Informatie over de ontziltingsmodule (VES-module)
Deze functie/dit product is niet in alle landen aanwezig. Neem voor meer
informatie contact op uw vertegenwoordiger.
De module is bedoeld voor de bewaking en ontzilting van het cv-water.
De module reduceert de geleidbaarheid van het cv-water om een zout-
arm bedrijf te bereiken en filtert het cv-water.
Met de Control 8000 kan de restcapaciteit van het ontziltingspatroon ge-
controleerd worden. Door de instelling van een grenswaarde wordt een
melding voor het vervangen van het ontziltingspatroon gegenereerd.
Als bewakingswaarden van de VES-module worden onder andere over-
gedragen:
• VES-module: status, bedrijfsmodus, bedrijfstoestand en tempera-
tuur.
• Cv-water: volumestroom en geleidbaarheid.
• Patroon: geleidbaarheid, restcapaciteit en een prognose van de ge-
leidbaarheid.
Als storingen worden onder andere overgedragen: storing van de module
en de verbinding met de module. De storing van de module heeft geen in-
vloed op de regelfunctie van de installatie.
Wanneer de VES-module geïnstalleerd is, wordt dit in het bereik Warm-
teproductie in de regelaar weergegeven.
56
1
2

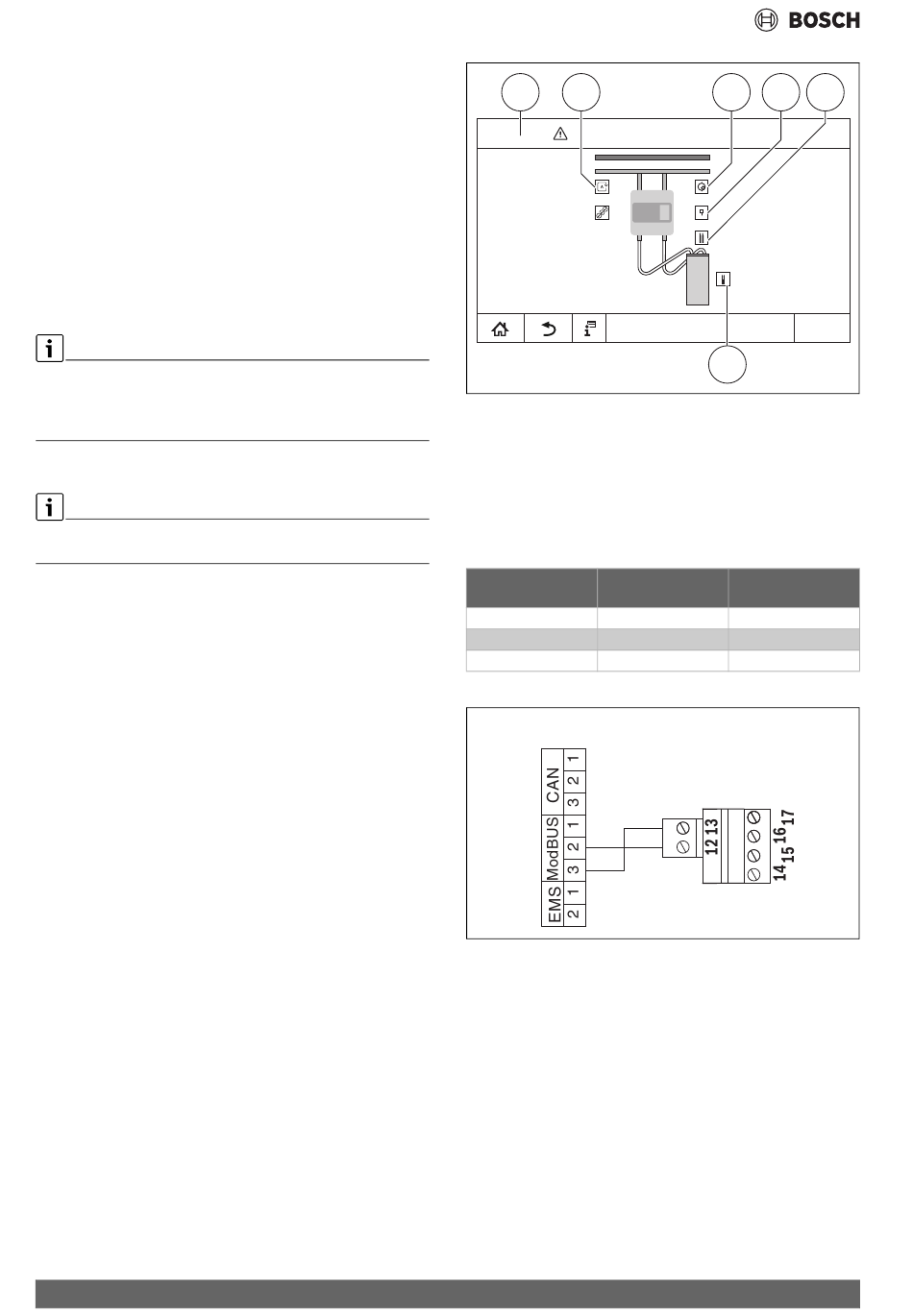

Afb. 34 Weergave VES-module
[1]
Warmteproductie > VES-module
[2]
Bedrijfsmodus VES-module
[3]
Debiet
[4]
Temperatuur VES-module
[5]
Geleidbaarheid cv-water
[6]
Restcapaciteit patroon
Aansluitklemmen Modbus
Bezetting aansluit-
Regelaar
klemmen
Modbus-klem
GND (Ground)
A/+ niet inverterend
B/- inverterend
Tabel 31 Aansluitklemmen Modbus
BCT531/BCT831
Afb. 35 Aansluiting van de regelaar aan de VES-module
3 4 5
12:00
6
0010034872-001
VES-module
Modbus-klem
1
–
2
12
3
13
VES Modul
0010034699-002
Control 8311 – 6720854595 (2022/07)
