5.3
Elektrische aansluiting
WAARSCHUWING
Levensgevaar/schade aan de installatie door hoge temperaturen!
Alle onderdelen aan het toestel, die direct of indirect aan hoge tempera-
turen worden blootgesteld, moeten voor deze temperaturen zijn gedi-
mensioneerd.
▶ Houd kabels en elektrische leidingen betrouwbaar van warme be-
standdelen verwijderd.
▶ Installeer kabels en elektrische leidingen in de kabeldoorvoeren of
boven de isolatie.
OPMERKING
Storingen/materiële schade door inductieve beïnvloeding!
▶ Alle laagspanningskabels gescheiden van
netspanningskabels installeren (minimale afstand 100 mm).
OPMERKING
Materiële schade door niet-naleving van instructies!
Als andere instructies van bestanddelen niet nageleefd worden, kunnen
er door foutieve verbindingen/instellingen storingen en schade aan de
cv-installatie ontstaan.
▶ Let op de aanwijzingen in alle instructies van de bestanddelen die ge-
ïnstalleerd worden.
Let bij de elektrische aansluiting op het volgende:
• Voor het openen van de regelaar: schakel de regelaar stroomloos en
zorg ervoor dat hij niet per ongeluk ingeschakeld kan worden.
• Alle elektrische aansluitingen, veiligheidsmaatregelen en beveiligin-
gen moeten door een erkende installateur worden uitgevoerd, reke-
ning houdend met de geldende normen en richtlijnen en de
plaatselijke voorschriften.
• Voer de elektrische aansluiting uit als vaste aansluiting conform de
plaatselijke voorschriften.
• Zorg bij de installatie van de toestellen voor een goede aardingsaan-
sluiting.
• De op de typeplaat genoemde totale stroomsterkte en de deelstroom
per veiligheidsschakelaar en aansluiting niet overschrijden.
• Verkeerde aansluitpogingen onder spanning kunnen de regelaar be-
schadigen en gevaarlijke elektrische schokken veroorzaken.
▶ Voer elektrische aansluitingen volgens het aansluitschema van de re-
gelaar, de module en de plaatselijke omstandigheden uit.
Control 8311 – 6720854595 (2022/07)
5.4
Aansluitingen bedieningsunit (HMI)
12
LAN1
11
LAN2
10
-
+
9
8

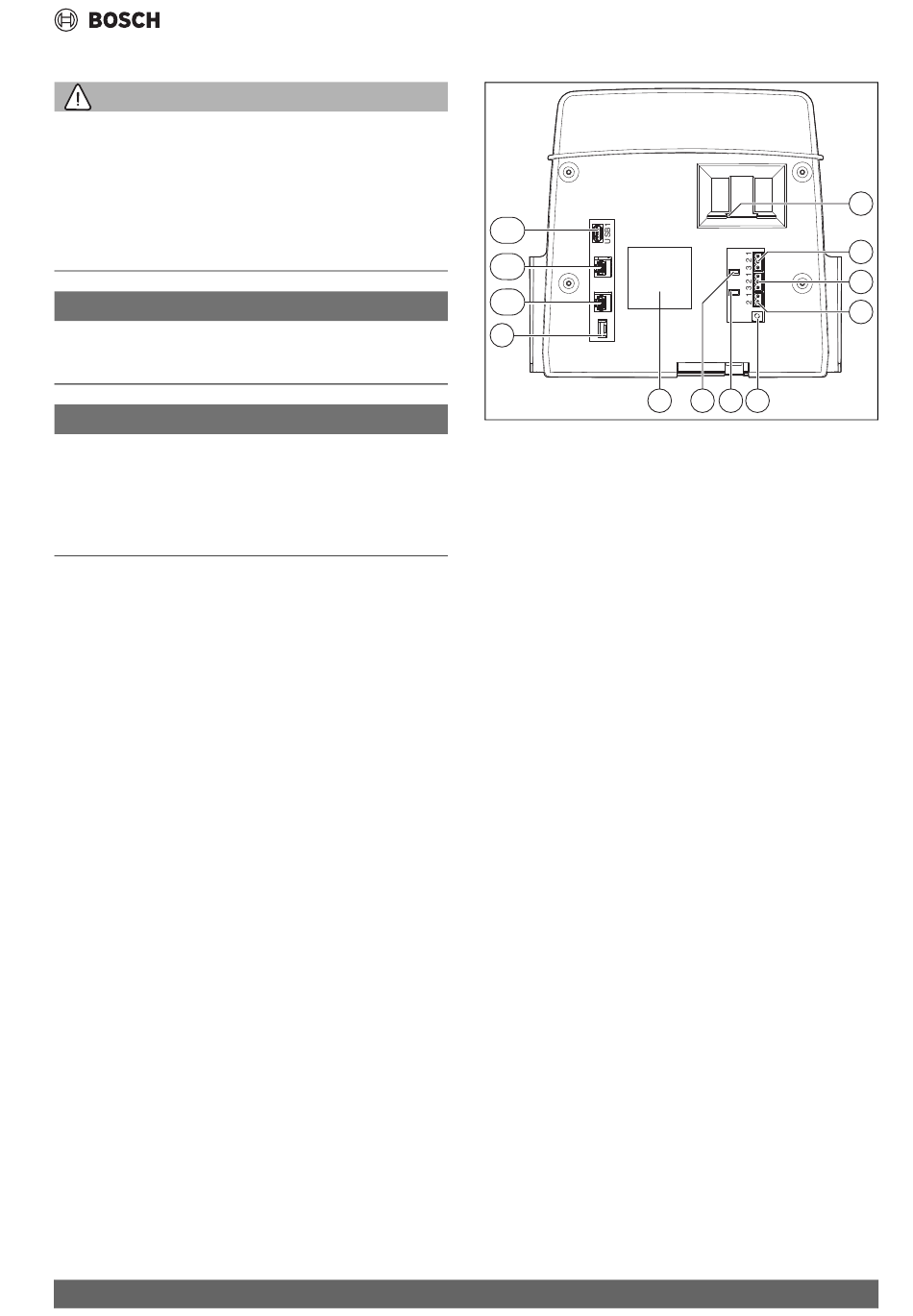

Afb. 4
Aansluitingen bedieningsunit
[1]
Opening voor SD-kaart
[2]
CAN-BUS-aansluiting (zonder functie, voor latere functies voor-
zien)
[3]
Modbus-RTU-aansluiting (voor interne communicatie), bijvoor-
beeld voor WKK
[4]
EMS-aansluiting (aansluiting EMS-warmtebron met eigen basisre-
geling bedieningspaneel)
[5]
Adresinstelling regelaar ( Hoofdstuk 8.1.1, pagina 22)
[6]
Draadbrug (J2) voor de activering van de afsluitweerstand
Modbus-RTU
[7]
Draadbrug (J1) voor de activering van de afsluitweerstand CAN-
BUS (zonder functie, voor latere functies voorzien)
[8]
Typeplaat
[9]
Batterij CR2032
[10] Netwerkverbinding LAN2 (CBC-BUS)
[11] Netwerkverbinding LAN1 (Internet, Modbus TCP/IP, CBC-BUS),
functie kan worden geselecteerd in het menu Connectiviteit
[12] USB-aansluiting
Naargelang verbinding en configuratie moeten de steekverbindingen op
de achterkant van de bedieningsunit gemonteerd worden.
Bij bezetting van de connector Modbus-RTU:
• Draadbrug voor de activering van de afsluitweerstand voor de Mod-
bus-RTU is af fabriek aangesloten.
Installatie
1
2
J1
3
J2
4
7
6
5
0010029623-001
9
