• Schaal
Door aantikken van de toetsen plus en min wordt de waarde gewij-
zigd.
• Keuzeveld
Door aantikken van het veld opent een keuzeveld. Door aantikken van
de gewenste parameters/functie wordt die geselecteerd.
• In het tekstveld kan geschreven worden ( hoofdstuk 6.6,
pagina 19).
• Uit/Aan
Door aantikken van de gewenste parameter/de gewenste functie
wordt deze geselecteerd.
Om de wijzigingen op te slaan:
▶ Veld Opslaan aantikken.
Om het proces af te breken:
▶ Veld Annuleren aantikken.
Als parameters van instellingen afhankelijk zijn, kan bijv. een tempera-
tuur pas dan geselecteerd/gewijzigd worden, als de functie op Aan staat.
Velden die niet actief zijn, worden grijs weergegeven.
6.6
Tekstveld invullen
Bij enkele keuzevelden is een leeg veld aanwezig, dat met tekst ingevuld
kan worden.
▶ Tik een leeg veld aan.
Een toetsenbord klapt open.
▶ Geef teksten overeenkomstig de veldgrootte in.
▶ Invoer met
bevestigen.
Om de wijzigingen op te slaan:
▶ Veld Opslaan aantikken.
Om het proces af te breken:
▶ Veld Annuleren aantikken.
6.7
Invullen tekstveld van de module FM-SI (bijkomende
uitrusting)
De ingangen van de veiligheidsmodule FM-SI kunnen overeenkomstig de
aangesloten veiligheidsinrichtingen een naam krijgen.
Als er andere inrichtingen aangesloten worden, kan door het opschrift
van een leeg veld een eigen naam gegeven worden. Bij velden die gese-
lecteerd maar niet opgeslagen werden, wordt de keuze gereset.
Om een veld in te vullen:
▶ Veld
aantikken.
De voorselectie wordt geopend.
▶ Kies naam.
-of-
▶ Veld FM-SI aantikken.
Een toetsenbord klapt open.
▶ Voer de tekst overeenkomstig de veldgrootte in en met
men.
Om de wijziging op te slaan:
▶ Veld Opslaan aantikken.
Control 8311 – 6720854595 (2022/07)
Om het proces af te breken:
▶ Veld Annuleren aantikken.
1

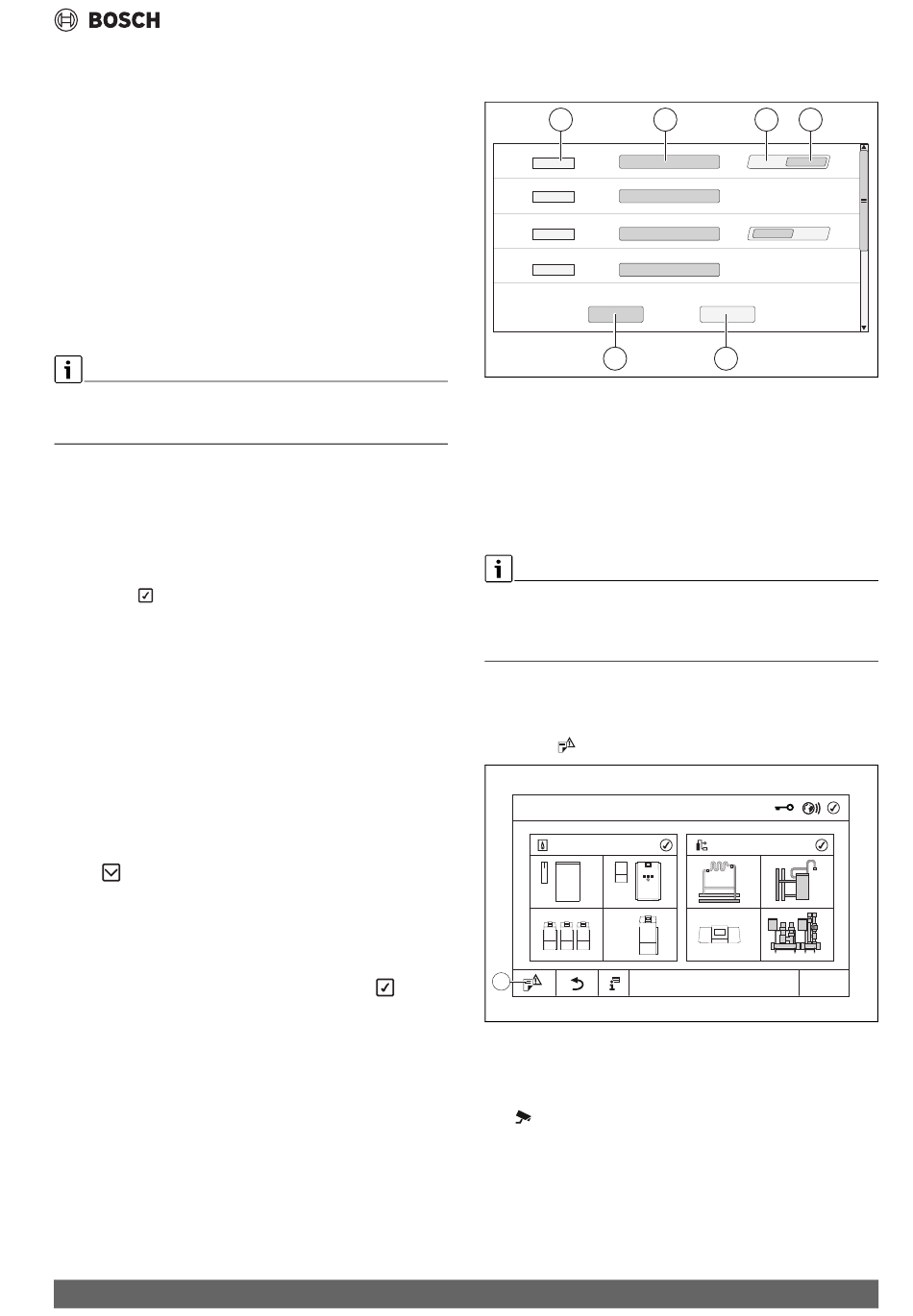

Afb. 15 Tekstveld invullen
[1]
FM-SI1
[2]
Naam van de veiligheidsinrichting
[3]
Vrij
[4]
Bezet
[5]
Annuleren
[6]
Opslaan
6.8
Servicemenu oproepen
Het gebruik van het servicemenu kan tegen onbevoegd gebruik worden
beveiligd. De Servicemenu is uitsluitend voor de toegelaten installateur
bestemd.
Bij een ongeoorloofde ingreep vervalt de garantie!
Het Servicemenu kan uitsluitend vanuit het systeemoverzicht van de be-
treffende warmtebron opgeroepen worden.
Om de Servicemenu op te roepen:
▶ Symbool
1
overne-
Afb. 16 Servicemenu oproepen (voorbeeld)
[1]
Historie, servicedisplay
In Servicemenu kunnen via de symbolen ( afb. 17, [1]) de instellin-
gen van de warmtebron en de installatie worden uitgevoerd. Via het sym-
bool
( afb. 17, [2]) worden de Monitorgegevens weergegeven.
Bediening van de regelaar
2
6
5
( afb. 16, [1]) ca. 5 seconden ingedrukt houden.
3
4
0010009240-001
12:00
0010034610-001
19
