Focusrite Clarett 8Pre - Handleiding audio-interface

OVERZICHT

Overmatige geluidsdrukniveaus van oortelefoons en hoofdtelefoons kunnen gehoorbeschadiging veroorzaken.

Deze apparatuur mag alleen worden aangesloten op Thunderbolt™-poorten.

Introductie

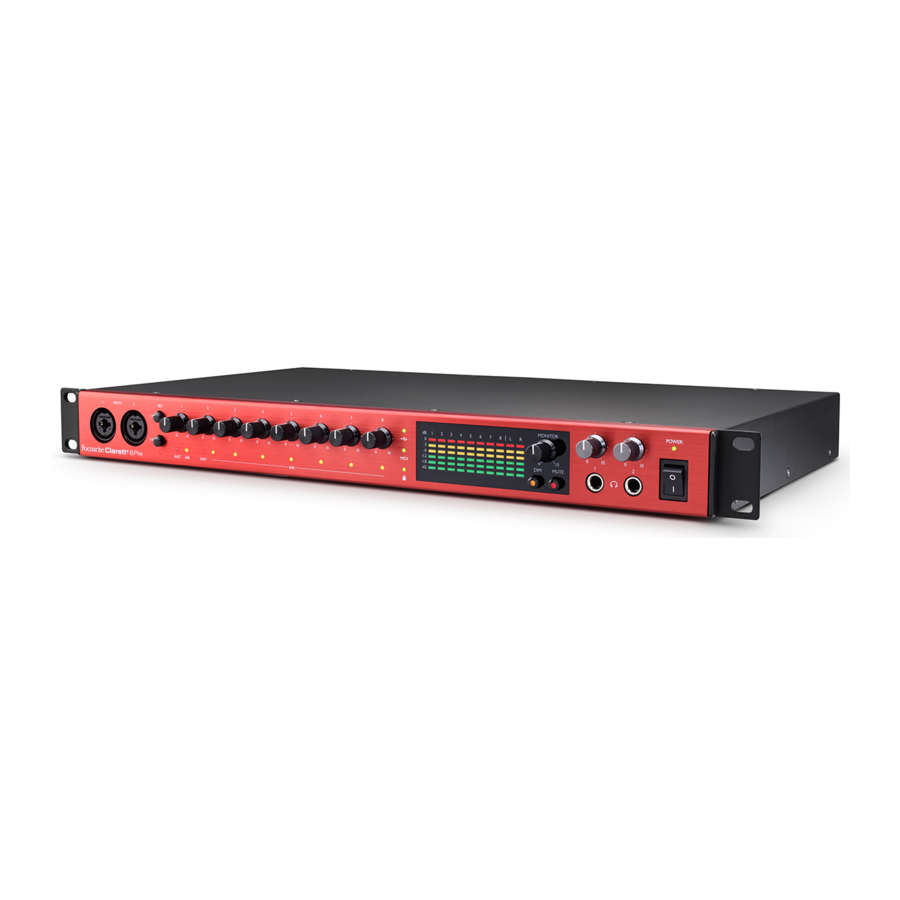

Bedankt voor de aanschaf van deze Clarett 8Pre, een van de familie van Focusrite professionele Thunderbolt™ audio-interfaces met nieuw ontworpen, hoogwaardige Clarett analoge voorversterkers met de unieke AIR-functie. In combinatie met de Focusrite Control-applicatie beschikt u nu over een zeer veelzijdige en professionele oplossing voor het routeren van audio van hoge kwaliteit van en naar uw computeropnamesysteem, met extreem lage latentie.

U kunt de Clarett 8Pre ook gebruiken als een "stand-alone" (zelfstandige) interface voor elk ander type opnameapparaat, zodra u deze hebt geconfigureerd met de Focusrite Control-software.

Deze gebruikershandleiding biedt een gedetailleerde uitleg van de hardware om u te helpen een grondig begrip te krijgen van de operationele functies van het product. We raden u aan de tijd te nemen om de handleiding door te lezen, of u nu nieuw bent in computeropname of een meer ervaren gebruiker, zodat u volledig op de hoogte bent van alle mogelijkheden die de Clarett 8Pre te bieden heeft.

Naast deze gebruikershandleiding hebt u de Focusrite Control Software Guide nodig, die kan worden gedownload van focusrite.com/downloads.

Deze bevat volledige details over Focusrite Control, de software-applicatie die speciaal is ontworpen voor gebruik met de Focusrite Clarett-reeks interfaces.

Als een van beide gebruikershandleidingen niet de informatie bevat die u nodig hebt, gaat u naar support.focusrite.com, waar u artikelen en tutorials kunt vinden die verder gaan dan de reikwijdte van deze gebruikershandleiding.

Functies

De Clarett 8Pre hardware-interface biedt de mogelijkheid om microfoons, muziekinstrumenten, audio-signalen op lijnniveau en digitale audio-signalen aan te sluiten op een computer via de Thunderbolt™-poort van de computer. De signalen bij de fysieke ingangen kunnen worden gerouteerd naar uw audio-opnamesoftware / digital audio workstation (in deze gebruikershandleiding aangeduid als de "DAW"); op dezelfde manier kunnen de uitgangen van de DAW worden geconfigureerd om te verschijnen bij de fysieke uitgangen van het apparaat.

Audiobronnen – microfoons, instrumenten, enz. kunnen worden opgenomen in uw DAW en vervolgens van daaruit worden afgespeeld via versterkers en luidsprekers, actieve monitors, hoofdtelefoons, een mixer of andere analoge of digitale audioapparatuur die u wilt gebruiken. Hoewel alle in- en uitgangen op de Clarett 8Pre standaard rechtstreeks van en naar uw DAW worden gerouteerd voor opname en weergave, kunt u de routing naar wens configureren binnen de Focusrite Control-applicatie om aan uw exacte behoeften te voldoen. Raadpleeg de Focusrite Control-gebruikershandleiding voor meer informatie over routing.

De Clarett 8Pre heeft ook connectoren voor het verzenden en ontvangen van MIDI-data, en voor het verzenden van word clock naar externe apparaten, om synchronisatie met andere items van digitale audioapparatuur te garanderen.

Een belangrijk kenmerk van de Clarett 8Pre is het nieuwe ontwerp van analoge voorversterker. Naast hun toonaangevende dynamische bereik en de mogelijkheid om alle gain te leveren die u ooit nodig zult hebben, bevat de schakeling nu een opwindende nieuwe AIR-functie. Individueel selecteerbaar op elk kanaal, past AIR subtiel de frequentierespons van de voorversterker aan om de impedantie- en resonantiekarakteristieken van Focusrite's klassieke transformatorgebaseerde ISA-microfoonvoorversterkers te modelleren. Bij het opnemen met microfoons van goede kwaliteit zult u een verbeterde helderheid en definitie opmerken in het belangrijke middenfrequentiebereik, precies waar het het meest nodig is voor zang en veel akoestische instrumenten.

De bijbehorende software-applicatie, Focusrite Control, is ontworpen om een minimale hoeveelheid gebruikersinteractie te vereisen, zodat u de Clarett 8Pre gemakkelijk kunt configureren met signaalrouteringen die geschikt zijn voor de meest voorkomende opnametaken. Voor complexere situaties biedt het uitgebreide routing- en monitoringopties, evenals de mogelijkheid om globale hardware-instellingen zoals sample rate en synchronisatie te regelen.

Alle ingangen op de Clarett 8Pre worden rechtstreeks naar uw DAW-software gerouteerd voor opname, maar Focusrite Control stelt u ook in staat deze signalen intern binnen het apparaat naar de uitgangen te routeren, zodat u de audiosignalen met ultralage latentie kunt monitoren - voordat ze bij uw DAW aankomen, mocht u dat nodig achten.

Inhoud van de verpakking

Samen met uw Clarett 8Pre zou u het volgende moeten hebben:

• AC-voedingskabel met IEC-connector
• Belangrijke informatie, met codes voor toegang tot de volgende online resources:
  • Focusrite Red 2/Red 3 Plug-in Suite
  • Optionele gebundelde software.

Systeemvereisten

Bezoek de volgende link voor actuele informatie over de compatibiliteit van computers en besturingssystemen voor alle Clarett-producten: support.focusrite.com

AAN DE SLAG

Zorg ervoor dat u de Focusrite Control installeert voordat u de interface op uw computer aansluit.

Software-installatie

Alle software die vereist is voor de Clarett 8Pre, inclusief een aantal krachtige en nuttige extra's, is beschikbaar om te downloaden van de Focusrite-website (focusrite.com/downloads). De belangrijke informatie die bij uw Clarett 8Pre wordt geleverd, bevat validatiecodes als u uw Clarett wilt registreren en toegang wilt krijgen tot de optionele gebundelde software.

1. Ga met uw gebruikelijke browser naar focusrite.com/register/.
2. Volg de instructies op het scherm en voer de "Bundle Code" (Bundelcode) in het formulier in waar u daarom wordt gevraagd. Uw bundelcode vindt u op de belangrijke informatie die bij het apparaat is verpakt.
3. U krijgt dan toegang tot de pagina "Mijn producten" (My Products), waar de softwareproducten waarop uw registratie u recht geeft, beschikbaar zijn om te downloaden, compleet met activatiecodes waar van toepassing.
4. Download en installeer de Clarett 8Pre-drivers. Volg alle instructies op het scherm.
5. Wanneer de installatie is voltooid, wordt u gevraagd uw computer opnieuw op te starten.
6. Sluit na het opnieuw opstarten de Clarett 8Pre met een Thunderbolt-kabel op uw computer aan.
7. Als u problemen ondervindt bij het starten, bekijk dan onze videogids hier focusrite.com/get-started

Hardwarefuncties

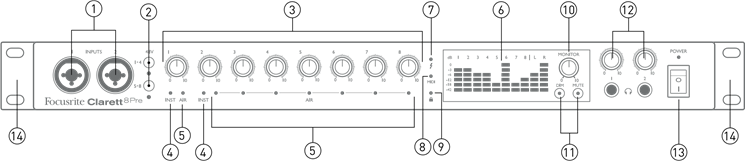

Voorpaneel

Het voorpaneel bevat alle input gain- en monitoringregelaars, evenals twee van de inputconnectoren voor microfoon-, lijn- en instrumentsignalen.

1. INPUTS 1 & 2 (INGANGEN 1 & 2) – "Combo XLR"-ingangsaansluitingen - sluit microfoons, instrumenten (bijv. gitaar) of signalen op lijnniveau aan via XLR- of ¼"-jacks, al naargelang. Voor instrumenten of signalen op lijnniveau kunnen zowel TRS- (gebalanceerd) als TS- (ongebalanceerd) jackpluggen worden gebruikt.
2. 48V – twee schakelaars die 48 V fantoomvoeding inschakelen op de XLR-contacten van de Combo-connectoren voor microfooningangen 1-4 en 5-8 respectievelijk. (Let op: ingangen 3 tot 8 bevinden zich op het achterpaneel.) De schakelaars hebben elk een bijbehorende rode LED die aangeeft dat fantoomvoeding is geselecteerd.
3. Gain 1 tot 8 (Gain 1 tot 8) – acht draaiknoppen: pas de ingangsversterking aan voor de signalen bij ingangen 1 tot 8 respectievelijk.
4. INST – twee rode LED's die oplichten wanneer de INST-modus is geselecteerd voor de jackcontacten van ingangen 1 of 2 vanuit de Focusrite Control-software. Wanneer INST is geselecteerd, worden het gainbereik en de ingangsimpedantie gewijzigd (ten opzichte van LINE), en wordt de ingang ongebalanceerd gemaakt. Dit optimaliseert het voor de directe aansluiting van instrumenten via een 2-polige (TS) jackplug. Wanneer INST is uitgeschakeld, zijn de ingangen geschikt voor de aansluiting van signalen op lijnniveau. Signalen op lijnniveau kunnen in gebalanceerde vorm worden aangesloten via een 3-polige (TRS) jack of ongebalanceerd, via een 2-polige (TS) jack.
5. AIR – acht gele LED's – één per ingang - die oplichten wanneer de AIR-functie is geselecteerd voor de ingang vanuit de Focusrite Control. AIR wijzigt de frequentierespons van de ingangstrap om de klassieke, transformatorgebaseerde Focusrite ISA-microfoonvoorversterkers te modelleren.
6. Meters – tien 6-segment LED-bargraphmeters die a) de signaalniveaus van de acht analoge ingangssignalen aangeven (meters 1 tot 8), en b) de signaalniveaus bij de MONITOR 1 (MONITOR 1) en 2 (MONITOR 2) uitgangen (meters L en R). De ingangmeters geven het signaalniveau weer na de ingangsversterkingstrap, en hun indicatie wordt dus beïnvloed door de gainregelaars. De uitgangmeters geven het signaalniveau weer vóór de monitorvolumeregelaar [10], die hun indicatie dus niet beïnvloedt. De LED's lichten op bij -42 (groen, "signaal aanwezig" (signal present)), -18 en -12 dBFS (groen), -6 en -3 dBFS (geel) en 0 dBFS (rood). Een niveau van 0 dBFS impliceert digitale clipping en moet altijd worden vermeden.
7. – een groene LED die oplicht wanneer het apparaat een verbinding tot stand heeft gebracht met de computer waarop het is aangesloten.
8. MIDI – een groene LED die oplicht wanneer MIDI-data wordt ontvangen op de MIDI IN-poort op het achterpaneel.
9. LOCKED (VERGRENDELD) – een groene LED die kloksynchronisatie bevestigt, hetzij met de interne klok van de Clarett 8Pre, hetzij met een externe digitale ingang.
10. MONITOR (MONITOR) – hoofdmonitor uitgangsniveau regelaar – deze regelaar regelt normaal gesproken het niveau bij de hoofdmonitoruitgangen op het achterpaneel, maar kan in Focusrite Control worden geconfigureerd om het niveau van een van de tien analoge uitgangen van het apparaat aan te passen.
11. DIM (DEMPEN) en MUTE (DEMPEN) – twee schakelaars die de monitoruitgangen van de Clarett 8Pre regelen; DIM (DEMPEN) verlaagt de uitgangsniveaus met 18 dB, terwijl MUTE (DEMPEN) de uitgangen uitschakelt. Standaard beïnvloeden deze schakelaars de hoofdmonitoruitgangen 1 en 2, maar ze kunnen in Focusrite Control worden geconfigureerd om op elk van de analoge uitgangen te werken. De schakelaars zijn intern verlicht (DIM (DEMPEN): geel, MUTE (DEMPEN): rood) wat aangeeft dat de functie is geselecteerd.
12. HP1 en HP2 – sluit een of twee stereokoptelefoons aan op de twee ¼" TRS-jacks onder de regelaars. De koptelefoonuitgangen voeren altijd de signalen die momenteel zijn gerouteerd naar analoge uitgangen 7/8 en 9/10 (als stereoparen) in Focusrite Control.
13. POWER (STROOM) – AC-aan/uit-schakelaar en LED.
14. Rack ears voor het monteren van de Clarett 8Pre in een standaard 19" equipment rack.

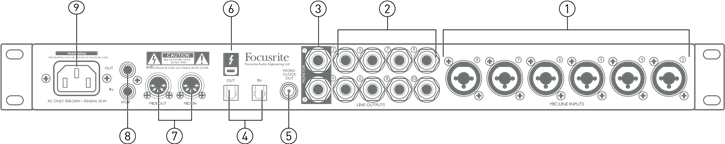

Achterpaneel

1. MIC/LINE INPUTS 3 (MICROFOON/LIJN INGANGEN 3) tot 8 (8) – "Combo XLR"-ingangsaansluitingen - sluit meer microfoons of signalen op lijnniveau aan via XLR- of ¼"-jacks, al naargelang. Voor signalen op lijnniveau kunnen ¼" TRS- (gebalanceerd) of TS- (ongebalanceerd) jackpluggen worden gebruikt.
2. LINE OUTPUTS 3 (LIJN UITGANGEN 3) tot 10 (10) – acht gebalanceerde analoge lijnuitgangen op ¼" jackaansluitingen; gebruik TRS-jacks voor een gebalanceerde verbinding of TS-jacks voor ongebalanceerd. De signalen die naar deze uitgangen worden gerouteerd, worden gedefinieerd in Focusrite Control en kunnen doorgaans worden gebruikt voor het aansturen van alternatieve luidsprekers (d.w.z. midfield, nearfield, enz.), de extra luidsprekers in een meerkanaals monitoringsysteem of om audio naar externe FX-processors te sturen.
3. MONITOR 1 (MONITOR 1) en 2 (2) – twee gebalanceerde analoge lijnuitgangen op ¼" jackaansluitingen; gebruik TRS-jacks voor een gebalanceerde verbinding of TS-jacks voor ongebalanceerd. Dit zijn ook lijnuitgangen 1 en 2 van het systeem, en worden over het algemeen gebruikt voor het aansturen van de belangrijkste L- en R-luidsprekers van uw monitoringsysteem. De routing van signalen naar uitgangen kan echter worden aangepast in Focusrite Control.
4. OPTICAL IN (OPTISCH IN) en OUT (UIT) – twee TOSLINK-connectoren, die elk acht kanalen digitale audio in ADAT-formaat dragen bij een samplefrequentie van 44,1/48 kHz, vier kanalen bij 88,2/96 kHz of twee kanalen bij 176,4/192 kHz. Dit zijn extra ingangen en uitgangen (respectievelijk) van/naar de Clarett 8Pre. De OPTICAL IN (OPTISCH IN)-connector kan ook worden geconfigureerd om een tweekanaals S/PDIF-signaal te ontvangen, tot een samplefrequentie van 96 kHz, van een externe bron die is uitgerust met een optische S/PDIF-uitgang. Deze optie wordt geselecteerd in Focusrite Control.
5. WORD CLOCK OUTPUT (WORD CLOCK UITGANG) – een BNC-connector die de word clock van de Clarett 8Pre draagt; deze kan worden gebruikt om andere digitale audioapparatuur die deel uitmaakt van het opnamesysteem te synchroniseren. De bron van sample clock synchronisatie die door de Clarett 8Pre wordt gebruikt, wordt geselecteerd in Focusrite Control.
6. – Thunderbolt™-connector; sluit de Clarett 8Pre met een geschikte Thunderbolt™-kabel op uw computer aan.
7. MIDI IN (MIDI IN) en MIDI OUT (MIDI UIT) – standaard 5-pins DIN-aansluitingen voor aansluiting van externe MIDI-apparatuur, waardoor MIDI-data van/naar uw computer kan worden ontvangen en gedistribueerd naar extra MIDI-apparaten.
8. SPDIF IN (SPDIF IN) en OUT (UIT) – twee phono (RCA)-aansluitingen die tweekanaals digitale audiosignalen in of uit de Clarett 8Pre in S/PDIF-formaat dragen. Zoals alle andere in- en uitgangen kan de routing van S/PDIF-signalen worden aangepast in Focusrite Control. De S/PDIF-ingangen zijn functioneel tot een samplefrequentie van 96 kHz.
9. AC mains – standaard IEC-aansluiting. De Clarett 8Pre is uitgerust met een "Universele" (Universal) voeding en werkt op elke AC-netspanning van 100 tot 240 V, bij 50 of 60 Hz.

Uw Clarett 8Pre aansluiten

Voordat u de Clarett 8Pre op uw computer aansluit, dient u de software-installatie te voltooien volgens de instructies. Dit zorgt ervoor dat de hardware de juiste drivers gebruikt en voorkomt onverwacht gedrag.

De Clarett 8Pre moet met de meegeleverde AC-voedingskabel op het AC-net worden aangesloten. Steek de IEC-connector in de IEC-poort op het achterpaneel en zet het apparaat aan met de aan/uit-schakelaar op het voorpaneel.

De Clarett 8Pre heeft een Thunderbolt™-poort (op het achterpaneel). Zodra de software-installatie is voltooid, sluit u de Clarett 8Pre met een Thunderbolt™-kabel op uw computer aan.

Computer audio-instellingen

Uw besturingssysteem zou de Clarett 8Pre automatisch als het standaard audioapparaat moeten selecteren. U kunt controleren of deze selectie correct is gemaakt, als u dat wilt. Details over hoe u dit op verschillende besturingssystemen kunt doen, vindt u op focusrite.com/clarett8Pre-getstarted.

Audio-instellingen in je DAW

Na het installeren van de drivers en het aansluiten van de hardware, kun je de Clarett 8Pre gaan gebruiken met de DAW van je keuze.

Let op: je DAW selecteert mogelijk niet automatisch de Clarett 8Pre als standaard I/O-apparaat. In dat geval moet je de driver handmatig selecteren op de Audio Setup* pagina van je DAW en de Focusrite Thunderbolt-driver selecteren. Raadpleeg de documentatie (of Help-bestanden) van je DAW als je niet zeker weet waar je de Clarett 8Pre als je audioapparaat moet selecteren.

* Typische naam – paginanamen kunnen verschillen per DAW

Clarett 8Pre aansluiten op luidsprekers

De 1/4" jack MONITOR-uitgangen op het achterpaneel (Line Outputs 1 en 2) worden normaal gesproken gebruikt om monitorluidsprekers aan te sturen. Zelfaangedreven monitoren (bijv. typische computerluidsprekers) bevatten interne versterkers en kunnen direct worden aangesloten. Passieve luidsprekers vereisen een aparte stereoversterker; in dit geval moeten de uitgangen op het achterpaneel worden aangesloten op de ingangen van de versterker.

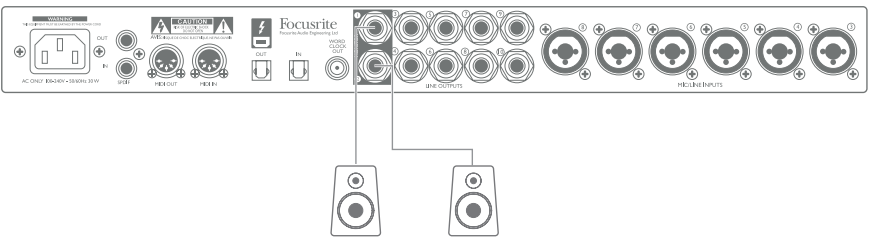

Actieve luidsprekers aansluiten

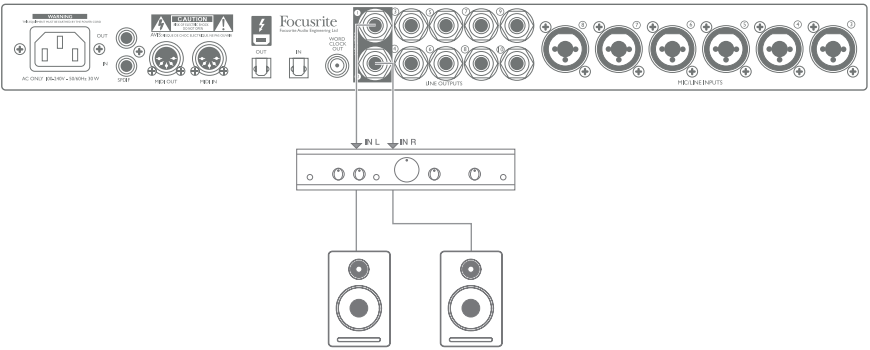

Passieve luidsprekers aansluiten

Alle lijningangsconnectoren zijn 3-polige (TRS) ¼" jack sockets en zijn elektronisch gebalanceerd. Typische consumenten- (hifi-) versterkers en kleine aangedreven monitoren hebben ongebalanceerde ingangen, hetzij op phono (RCA)-sockets, hetzij via een 3,5 mm 3-polige jackplug die bedoeld is voor directe aansluiting op een computer. Gebruik in beide gevallen een geschikte aansluitkabel met jackpluggen aan één uiteinde.

Professionele eindversterkers hebben over het algemeen gebalanceerde ingangen.

Tijdens het mixen kun je verschillende paren extra luidsprekers (mid-field, near-field, enz.) aansluiten op paren uitgangen en Focusrite Control gebruiken om je mix naar de verschillende uitgangen te leiden, om je mix op de verschillende soorten luidsprekers te controleren.

Voorbeelden van gebruik

De Clarett 8Pre is een uitstekende keuze voor tal van opname- en monitoringtoepassingen. Hieronder worden enkele typische configuraties weergegeven.

Een band opnemen

Deze opstelling illustreert een typische configuratie voor multitrack-opname met DAW-software op je computer.

Een selectie van bronnen – microfoons, twee gitaren en een keyboard – zijn aangesloten op de ingangen van de Clarett 8Pre. Let op: alleen ingangen 1 en 2 kunnen worden geconfigureerd om instrumenten direct te accepteren, dus we hebben ervoor gekozen om de gitaren in te pluggen op ingangen 1 en 2. Zorg ervoor dat de INST-modus is geselecteerd voor ingangen 1 en 2 vanuit Focusrite Control en dat de INST-leds branden.

De verbinding met de computer waarop DAW-software draait, verloopt via een Thunderbolt™-kabel. Deze kabel transporteert alle in- en uitgangssignalen tussen de DAW en de Clarett 8Pre. Zodra de audio-instellingen correct zijn geconfigureerd in de DAW, wordt elke ingangsbron automatisch naar zijn eigen DAW-track geleid voor opname.

Een opmerking over latency (vertraging)
Je hebt waarschijnlijk de term "latency" (vertraging) horen gebruiken in verband met digitale audiosystemen. In het geval van de hierboven beschreven DAW-opnametoepassing is latency de tijd die je ingangssignalen nodig hebben om door je computer en audiosoftware te gaan en terug naar jou. Latency wordt snel een probleem van het verleden; de Thunderbolt™-interface die door je Clarett 8Pre wordt gebruikt, is veel sneller dan de USB- of FireWire-interfaces die je eerder hebt gebruikt. Het gevolg is dat je bijna altijd je opnamen via je DAW kunt monitoren zonder latency (vertraging) op te merken.

Er zijn twee mogelijke uitzonderingen op dit: een is wanneer je de opnamebuffergrootte moet instellen op een hoge waarde – dit kan nodig zijn wanneer je overdubs opneemt op een bijzonder grote sessie met veel audiokanalen, software-instrumenten en effecten, bijvoorbeeld. Om dit te verhelpen, geeft Focusrite Control je de mogelijkheid om je monitorfeed rechtstreeks van de ingangen van de Clarett 8Pre te betrekken. Een andere situatie waarin "Input Monitoring" (Ingangsmonitoring) mogelijk moet worden geselecteerd, is wanneer je meerdere live muzikanten tegelijkertijd opneemt en ze elk hun eigen custom foldback-mix nodig hebben. Met Focusrite Control kun je maximaal acht afzonderlijke stereo mixen (of zestien mono mixen) definiëren, en deze mixen kunnen zowel de huidige ingangssignalen als eerder opgenomen DAW-tracks bevatten.

Wanneer je monitor mixen op deze manier van ingangssignalen betrekt, zorg er dan voor dat de DAW-kanalen die je opneemt, gedempt zijn, anders horen de muzikanten zichzelf "twee keer", met één signaal hoorbaar vertraagd als een echo.

Raadpleeg de Focusrite Control User Guide voor meer details over het instellen van monitor mixen.

De optische aansluitingen gebruiken

Naast de acht analoge ingangen heeft de Clarett 8Pre een ADAT-ingangspoort (OPTICAL IN) die een extra 8 audio-ingangen kan leveren bij een samplefrequentie van 44,1/48 kHz, vier bij 88,2/96 kHz of twee bij 176,4/192 kHz. Het gebruik van een afzonderlijke 8-kanaals microfoonvoorversterker die is uitgerust met een ADAT-uitgang – zoals de Focusrite OctoPre – biedt een methode om het aantal ingangen van de Clarett 8Pre uit te breiden.

De OPTICAL OUT-poort van de OctoPre is verbonden met de OPTICAL IN-poort van de Clarett 8Pre met een enkele TOSLINK optische kabel. Een stabiele word clock-synchronisatie kan worden bereikt door de WORD CLOCK-uitgang van de Clarett 8Pre aan te sluiten op de WORD CLOCK IN van de OctoPre en de OctoPre in te stellen om deze als synchronisatiebron te gebruiken; als alternatief kan de Clarett 8Pre (in Focusrite Control) worden ingesteld om te synchroniseren via het ADAT-formaatsignaal op de OPTICAL IN-poort.

Let op: wanneer je twee digitale apparaten met elkaar verbindt via een willekeurige methode, zorg er dan altijd voor dat beide zijn ingesteld om dezelfde samplefrequentie te gebruiken.

De extra ingangen van de optische poort kunnen op dezelfde manier als de andere ingangen worden gerouteerd met behulp van Focusrite Control. De extra ingangen kunnen desgewenst deel uitmaken van de hoofdtelefoonmix van elke muzikant.

Als een geschikte D-naar-A-converter met een ADAT-ingang beschikbaar is, kan de OPTICAL OUT-poort op de tegenovergestelde manier worden gebruikt; bijvoorbeeld, extra uitgangen van de DAW kunnen worden omgezet in het analoge domein om het gebruik van een externe hardware-mengtafel mogelijk te maken om een groot aantal DAW-tracks naar beneden te mixen.

De Clarett 8Pre gebruiken als een stand-alone mixer

De Clarett 8Pre heeft de mogelijkheid om een mixconfiguratie die is gedefinieerd in Focusrite Control op te slaan in de hardware. Met deze functie kun je hem configureren – bijvoorbeeld als een keyboardmixer op het podium – met behulp van je computer, en vervolgens de configuratie uploaden naar het apparaat zelf. Vervolgens kun je de Clarett 8Pre gebruiken als een rack-montagemixer als onderdeel van je keyboardinstallatie om de algehele mix van meerdere keyboards te regelen.

In het bovenstaande voorbeeld zijn drie stereo keyboards aangesloten op de ingangen op het achterpaneel van de Clarett 8Pre; uitgangen 3 en 4 gaan naar het belangrijkste PA-systeem. De artiest kan het volume van de afzonderlijke keyboards vanaf het voorpaneel aanpassen; hij/zij kan ook onafhankelijk het niveau aanpassen waarop ze de gemixte keyboards via de luidsprekers horen.

Loopback-opname

Met de Loopback-functie van Focusrite Control kun je andere audiobronnen opnemen vanuit je computer (bijv. de audio-uitvoer van een webbrowser). Loopback maakt gebruik van de "virtuele" ingangen van de Clarett, die geen fysieke connectoren op de hardware-interface zelf hebben, maar in de DAW kunnen worden geselecteerd als signaalbronnen voor opname.

Door DAW 1 en 2 naar je Loopback-mix in Focusrite Control te leiden, kun je, wanneer je de Loopback-uitvoer selecteert als opnamebron op een mono- of stereo DAW-track, opnemen vanuit een andere softwaretoepassing in je DAW. Houd er rekening mee dat je computer DAW 1 en DAW 2 toewijst als de standaard geluidsuitvoerkanalen.

Voor instructies over het gebruik van de Loopback-opnamefunctie raadpleeg je de Focusrite Control Clarett User Guide die beschikbaar is via: focusrite.com/downloads

FOCUSRITE CONTROL - OVERZICHT

Focusrite Control is de softwaretoepassing die wordt gebruikt met de Clarett 8Pre. Hiermee kun je een aangepaste monitormix maken voor elke muzikant en ook de routing van alle audiosignalen naar de fysieke audio-uitgangen specificeren. Alle samplefrequentie-selectie, digitale synchronisatie en buffergrootte-instellingen (alleen Windows) zijn beschikbaar via Focusrite Control.

Let op: Focusrite Control wordt ook gebruikt met andere hardware-interfaces in het Focusrite-assortiment. Wanneer je een interface op je computer aansluit en Focusrite Control start, wordt het model van de interface automatisch gedetecteerd en wordt de software geconfigureerd om te passen bij het aantal ingangen en uitgangen, en andere functies die beschikbaar zijn op de hardware.

Focusrite Control heeft een eigen, speciale gebruikershandleiding, die gedetailleerde bedieningsinstructies bevat voor alle aspecten van de software. Deze kan worden gedownload van: focusrite/downloads.

TECHNISCHE SPECIFICATIES

Prestatiespecificaties

Configuratie
Inputs	18: analogue (8), S/PDIF (2), ADAT (8)
Outputs	20: analogue (10), S/PDIF (2), ADAT (8)
Mixer	Volledig toewijsbare 30-in/16-out mixer
Digitale prestaties
Ondersteunde samplefrequenties 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz & 192 kHz
Microfooningangen
Frequency Response (Frequentie respons)	20 Hz - 20 kHz +/-0.1 dB
Dynamic Range (Dynamisch bereik)	118 dB (A-weighted)
THD+N	0.001%
Noise EIN (Ruis EIN)	–128 dBu (A-weighted)
Maximum input level (Maximaal ingangsniveau)	+18 dBu
Gain Range (Versterkingsbereik)	57 dB
Impedance (Impedantie)	AIR Off: 6.2k Ω - AIR On: 2.2k Ω
Line Inputs (Lijningangen)
Frequency Response (Frequentie respons)	20 Hz - 20 kHz +/-0.1 dB
Dynamic Range (Dynamisch bereik)	118 dB
THD+N	0.005%
Maximum input level (Maximaal ingangsniveau)	+26 dBu
Gain Range (Versterkingsbereik)	+57 dB
Impedance (Impedantie)	>50k Ω
Instrument Inputs (Instrumentingangen)
Frequency Response (Frequentie respons)	20 Hz - 20 kHz +/-0.1 dB
Dynamic Range (Dynamisch bereik)	111 dB (A-weighted)
THD+N	0.001%
Maximum input level (Maximaal ingangsniveau)	+14 dBu
Gain Range (Versterkingsbereik)	+57 dB
Impedance (Impedantie)	>2M Ω
Line & Monitor Outputs (Lijn- en monitoruitgangen)
Dynamic Range (line outputs) (Dynamisch bereik (lijnuitgangen))	119 dB
Dynamic Range (monitor outputs) (Dynamisch bereik (monitoruitgangen))	117 dB
THD+N	0.0007%
Maximum Output Level (0 dBFS) (Maximaal uitgangsniveau (0 dBFS))	+18 dBu, balanced (gebalanceerd)
Headphone Outputs (Hoofdtelefoonuitgangen)
Dynamic Range (Dynamisch bereik)	112 dB
THD+N	0.0008%
Maximum Output Level (Maximaal uitgangsniveau)	+16 dBu

Fysieke en elektrische kenmerken

PROBLEEMOPLOSSING

Voor alle vragen over probleemoplossing, bezoek het Focusrite Help Centre op support.focusrite.com.

AUTEURSRECHT EN JURIDISCHE KENNISGEVINGEN

Focusrite is een geregistreerd handelsmerk en Clarett 8Pre is een handelsmerk van Focusrite Audio Engineering Limited.

Alle andere handelsmerken en handelsnamen zijn eigendom van hun respectieve eigenaars.
2015 © Focusrite Audio Engineering Limited. Alle rechten voorbehouden.
