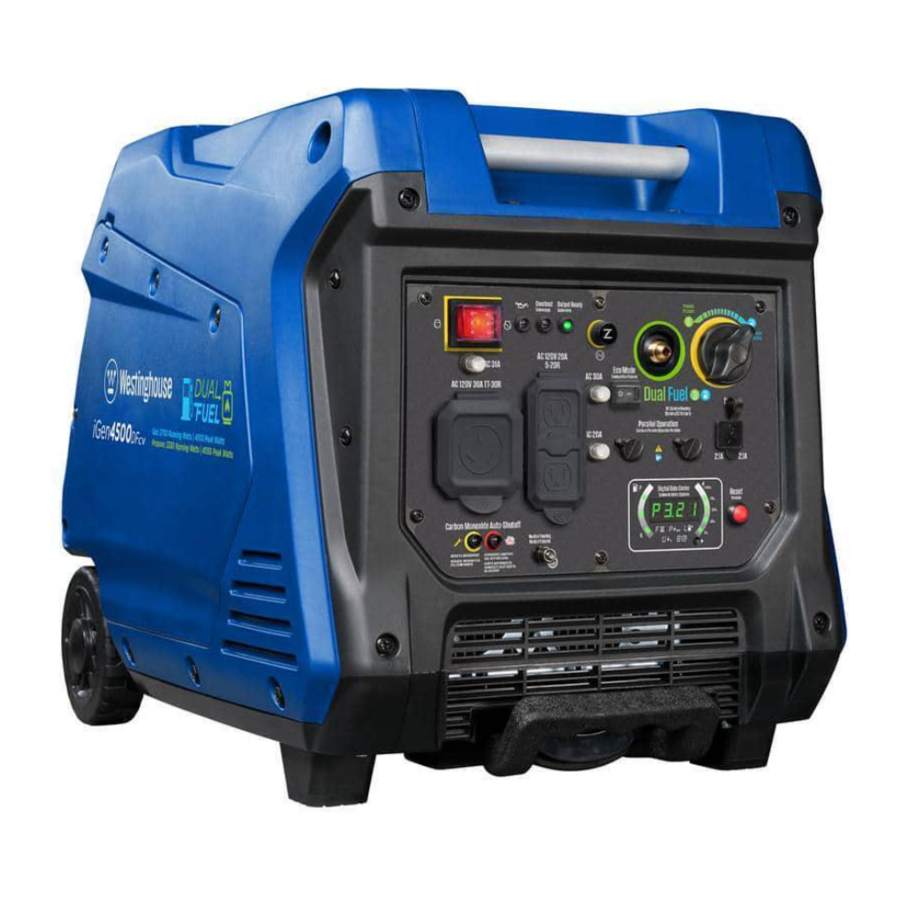

Westinghouse iGen4500DFcv - Handleiding invertergenerator

INLEIDING

Het bedienen, onderhouden en repareren van deze apparatuur kan u blootstellen aan chemicaliën, waaronder motoruitlaatgassen, koolmonoxide, ftalaten en lood, waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken. Om de blootstelling te minimaliseren, vermijd het inademen van uitlaatgassen en draag handschoenen of was uw handen regelmatig bij het onderhoud van deze apparatuur. Ga voor meer informatie naar www.P65warnings.ca.gov.

Lees deze handleiding voordat u dit product gebruikt of onderhoudt. Het niet opvolgen van de instructies en veiligheidsmaatregelen in deze handleiding kan leiden tot ernstig letsel of de dood.

BEWAAR DEZE INSTRUCTIES

SPECIFICATIES

Model:	iGen4500DFcv
Draaiende Watts:	3700 Gas / 3330 LPG
Piek Watts:	4500 Gas / 4050 LPG
Nominale spanning:	120V
Nominale frequentie:	60 Hz
Fase:	Enkelfasig
Totale harmonische vervorming:	≤ 3%
Motorinhoud:	224 cc
Starttype:	Terugslag
Brandstofcapaciteit:	3.4 Gal (12.8 L)
Brandstoftype:	87–93 octaan*
Oliecapaciteit:	0.63 US qt (0.60 L)
Olietype:	10W30
Bougie:	F7RTC
Bougieafstand:	0.024 – 0.032 in. (0.60 – 0.80 mm)
Klepinlaatspeling:	0.0031 – 0.0047 in (0.08 – 0.12 mm)
Kleppenuitlaatspeling:	0.0051 – 0.0067 in (0.13 – 0.17 mm)
AC-aardingssysteem:	Zwevend nulpunt
Spanningsregelaar:	Digitaal
Alternatortype:	Permanente magneet
Maximale omgevingstemperatuur:	104°F (40°C)
Certificeringen:	EPA CARB

*Ethanolgehalte van 10% of minder. Gebruik GEEN E15 of E85.

LET OP
Dit product is ontworpen en beoordeeld voor continu gebruik bij omgevingstemperaturen tot 104°F (40°C). Indien nodig kan dit product gedurende korte perioden worden gebruikt bij temperaturen variërend van 5°F (–15°C) tot 122°F (50°C). Als het product tijdens opslag wordt blootgesteld aan temperaturen buiten dit bereik, moet het weer binnen dit bereik worden gebracht voordat het in gebruik wordt genomen. Dit product moet altijd buiten worden gebruikt in een goed geventileerde ruimte en uit de buurt van deuren, ramen en andere ventilatieopeningen.
Het maximale wattage en de maximale stroom zijn afhankelijk van en worden beperkt door factoren zoals de BTU-inhoud van de brandstof, de omgevingstemperatuur, de hoogte, de motoromstandigheden, enz. Het maximale vermogen daalt ongeveer 3,5% per 1.000 voet boven zeeniveau en daalt ook ongeveer 1% per 10°F (6°C) boven een omgevingstemperatuur van 60°F (16°C).

PRODUCTREGISTRATIE

Voor een probleemloze garantiedekking is het belangrijk om uw Westinghouse generator te registreren.

U kunt zich registreren door:

• Het invullen en opsturen van de productregistratiekaart die in de doos is meegeleverd.
• Uw product online registreren op: https://westinghouseoutdoorpower.com/pages/warranty-registration
• De volgende QR-code scannen met de camera van uw smartphone. U wordt doorgestuurd naar de mobiele registratielink.

• De volgende productinformatie sturen naar:
  Westinghouse Outdoor Power
  Warranty registration
  777 Manor Park Drive Columbus, OH 43228

Bewaar uw aankoopbewijs voor een probleemloze garantiedekking.

VEILIGHEID

VEILIGHEIDSDEFINITIES

De woorden GEVAAR, WAARSCHUWING, VOORZICHTIG en MEDEDELING worden in deze handleiding gebruikt om belangrijke informatie te benadrukken. Zorg ervoor dat de betekenis van deze veiligheidsinformatie bekend is bij iedereen die de generator bedient, onderhoudt of zich in de buurt van de generator bevindt.

Dit veiligheidswaarschuwingssymbool verschijnt bij de meeste veiligheidsverklaringen. Het betekent opletten, alert zijn, uw veiligheid is in het geding! Lees en respecteer de boodschap die volgt op het veiligheidswaarschuwingssymbool.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.

MEDEDELING
Geeft een situatie aan die schade kan veroorzaken aan de generator, persoonlijke eigendommen en/of het milieu, of waardoor de apparatuur niet correct kan werken.

Opmerking: Geeft een procedure, werkwijze of voorwaarde aan die moet worden gevolgd om de generator te laten functioneren zoals bedoeld.

Het gebruik van een generator binnenshuis KAN BINNEN ENKELE MINUTEN DODELIJK ZIJN.
De uitlaatgassen van de generator bevatten koolmonoxide. Dit is een gif dat u niet kunt zien of ruiken

NOOIT gebruiken in een huis of garage, ZELFS NIET als deuren en ramen open staan.

Alleen BUITEN gebruiken en ver van ramen, deuren en ventilatieopeningen.

VEILIGHEIDSSYMBOLEN

Volg alle veiligheidsinformatie in deze handleiding en op de generator.

Symbool	Beschrijving
	Veiligheidswaarschuwingssymbool
	Gevaar voor elektrocutie
	Gevaar voor verstikking
	Gevaar voor brandwonden. Raak geen hete oppervlakken aan.
	Gevaar voor elektrische schokken
	Brandgevaar
	Geen open vuur
	Houd een veilige afstand aan
	Lees de instructies van de fabrikant
	Niet gebruiken in natte omstandigheden
	Aarde. Raadpleeg een elektricien om de aardingsvereisten te bepalen voor gebruik.
	Koolmonoxide

VEILIGHEIDSINSTRUCTIES

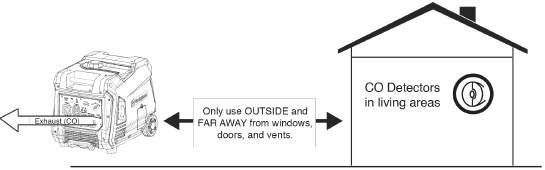

CORRECT GEBRUIK

Voorbeeld van een locatie om het risico op koolmonoxidevergiftiging te verminderen

• Alleen buiten en uit de wind gebruiken, ver van ramen, deuren en ventilatieopeningen.
• Leid uitlaatgassen weg van bewoonde ruimtes

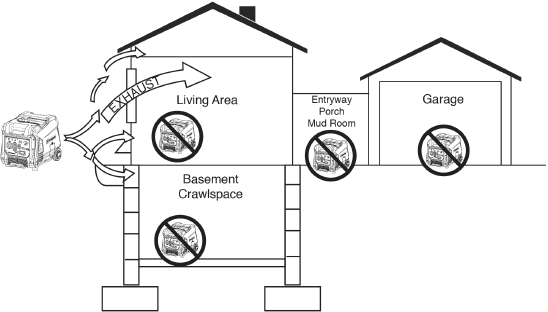

ONJUIST GEBRUIK

Niet gebruiken op een van de volgende locaties:

• In de buurt van een deur, raam of ventilatieopening
• Garage
• Kelder
• Kruipruimte
• Leefruimte
• Zolder
• Entree
• Portiek
• Bijkeuken

MEDEDELING
Installeer koolmonoxidemelders op batterijen of koolmonoxidemelders met stekker met batterij-backup in woonruimtes.

Brand- en elektrocutiegevaar. NIET aansluiten op het elektrische systeem van een gebouw, tenzij de generator en de overdrachtsschakelaar correct zijn geïnstalleerd en de elektrische output is geverifieerd door een gekwalificeerde elektricien. De aansluiting moet de generatorstroom isoleren van de netstroom en moet voldoen aan alle toepasselijke wetten en elektrische voorschriften.

Elektrocutiegevaar. Gebruik de generator nooit op een natte of vochtige plaats. Stel de generator tijdens gebruik nooit bloot aan regen, sneeuw, waterspray of stilstaand water. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken.

ALGEMENE VEILIGHEIDSMAATREGELEN

• NOOIT de generator gebruiken om medische apparatuur van stroom te voorzien.
• NIET de generator bedienen als u moe bent of onder invloed bent van drugs, alcohol of medicijnen.
• Wanneer deze generator wordt gebruikt om een bedradingssysteem van een gebouw van stroom te voorzien, moet de generator worden geïnstalleerd door een gekwalificeerde elektricien en worden aangesloten op een overdrachtsschakelaar als een afzonderlijk afgeleid systeem in overeenstemming met NFPA 70, National Electrical Code.
• Alleen BUITEN gebruiken en ver van ramen, deuren en ventilatieopeningen, zoals aanbevolen door de US Department of Health and Human Services Centers for Disease Control and Prevention. Uw specifieke huis- en/of windomstandigheden vereisen mogelijk een grotere afstand.
• Als u zich tijdens het gebruik van de generator ziek, duizelig of zwak begint te voelen, ga dan ONMIDDELLIJK naar de frisse lucht. Raadpleeg een arts, aangezien u een koolmonoxidevergiftiging kunt hebben.
• Houd tijdens het gebruik en de opslag aan alle zijden van de generator een vrije ruimte van ten minste 1,5 meter aan, inclusief overhead. Laat de generator minimaal 30 minuten afkoelen voordat u hem opbergt. De hitte die wordt gegenereerd door de uitlaatdemper en de uitlaatgassen kan heet genoeg zijn om ernstige brandwonden te veroorzaken en/of ontvlambare voorwerpen te ontsteken.
• NIET de generator gebruiken met elektrische snoeren die versleten, gerafeld, blootliggend of anderszins beschadigd zijn.
• Alle elektrische gereedschappen en apparaten die door deze generator worden bediend, moeten correct worden geaard door middel van een derde draad of dubbel geïsoleerd zijn.
• NIET de uitlaatdemper of motor aanraken. Ze zijn erg HEET en veroorzaken ernstige brandwonden. NIET lichaamsdelen of ontvlambare of brandbare materialen in de directe baan van de uitlaatgassen plaatsen.
• ALTIJD gereedschap of andere serviceapparatuur die tijdens het onderhoud is gebruikt, van de generator verwijderen voordat u deze bedient.
• Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.

BRANDSTOFVEILIGHEID

• Bewaar brandstof in een container die is goedgekeurd voor benzine.
• Rook NIET bij het vullen van de generator met benzine.
• Draag oogbescherming tijdens het tanken.
• Verwijder NOOIT de brandstofdop wanneer de generator draait. Schakel de motor uit en laat het apparaat minstens twee minuten afkoelen. Verwijder de brandstofdop langzaam om de druk te ontlasten, te voorkomen dat er brandstof rond de dop ontsnapt en om te voorkomen dat de hitte van de uitlaatgassen brandstofdampen ontsteekt. Draai de brandstofdop na het tanken goed vast.
• Vul de brandstoftank NOOIT te vol. Laat ruimte over voor de brandstof om uit te zetten. Het te vol vullen van de brandstoftank kan leiden tot een plotselinge overloop van benzine en ertoe leiden dat gemorste benzine in contact komt met HETE oppervlakken.
• Gemorste brandstof kan ontbranden. Als er brandstof op de generator wordt gemorst, veeg dan eventuele gemorste vloeistoffen onmiddellijk op. Gooi de doek op de juiste manier weg. Laat het gebied met gemorste brandstof drogen voordat u de generator gebruikt.
• Zorg ervoor dat de gastank van de generator NIET overloopt tijdens het vullen.
• Bewaar containers met benzine of LPG/propaan in een goed geventileerde ruimte, uit de buurt van brandbare stoffen of ontstekingsbronnen.

BENZINE EN BENZINEDAMP

Brand- en explosiegevaar. Benzine en LPG/propaan zijn zeer explosief en ontvlambaar en kunnen ernstige brandwonden of de dood veroorzaken.

• Benzine is zeer brandbaar en explosief.
• Benzine kan een brand of explosie veroorzaken als het wordt ontstoken.
• Benzine is een huidirritant en moet onmiddellijk worden opgeruimd als het in contact komt met de huid.
• Benzine heeft een kenmerkende geur, dit helpt om potentiële lekken snel te detecteren.
• In geval van een aardgasbrand mogen vlammen niet worden gedoofd, tenzij door dit te doen de brandstoftoevoerklep kan worden uitgeschakeld. Dit komt omdat als een brand wordt geblust en een brandstoftoevoer niet wordt uitgeschakeld, er een explosiegevaar kan ontstaan.
• Benzine zet uit of krimpt met de omgevingstemperaturen. Vul de benzinetank nooit tot volle capaciteit, omdat benzine ruimte nodig heeft om uit te zetten als de temperatuur stijgt.

VLOEIBAAR PETROLEUMGAS (LPG/PROPAAN)

Brand- en explosiegevaar. Gebruik NOOIT een gascontainer, LPG/propaan-aansluitslang, LPG/propaan-tank of enig ander brandstofitem dat beschadigd lijkt te zijn.

Brand- en explosiegevaar. Gebruik alleen goedgekeurde LPG/propaantanks met een overdrukbeveiliging (OPD). Houd de tank ALTIJD in een verticale positie met de klep aan de bovenkant en op de grond op een vlakke ondergrond. Laat tanks NIET in de buurt van een warmtebron staan. Draai bij het transporteren en opslaan de propaantankklep volledig dicht en koppel de tank los. Zorg ervoor dat u ALTIJD de generatorinlaat en tankuitlaat afdekt met beschermende plastic doppen.

• LPG/Propaan is zeer brandbaar en explosief.
• Ontvlambaar gas onder druk kan een brand of explosie veroorzaken als het wordt ontstoken.
• LPG/Propaan kan zich op lage plaatsen ophopen omdat het zwaarder is dan lucht.
• Aan LPG/Propaan is een kenmerkende geur toegevoegd om potentiële lekken te helpen detecteren.
• Houd een LPG/Propaantank ALTIJD rechtop.
• Zorg er bij het verwisselen van LPG/propaantanks voor dat de tankklep van hetzelfde type is.
• Probeer in geval van een LPG/propaanbrand NIET te blussen, tenzij de brandstoftoevoer veilig kan worden afgesloten.
• LPG/propaan verbrandt de huid. Vermijd te allen tijde contact met de huid.
• Houd de propaantank uit de buurt van de generatoruitlaat.
• Voor grote LPG/propaantanks (500 – 1000 gallon) is een gecertificeerde loodgieter nodig om de brandstofleiding naar de generator te installeren en de losse regelaar wordt niet gebruikt (de regelaar die aan de brandstoftank is bevestigd). De druk, gemeten bij de regelaar die op de generator is gemonteerd, moet 7" tot 14" waterkolom zijn. Een gecertificeerde loodgieter moet ervoor zorgen dat de druk correct is of indien nodig een stapsgewijze regelaar installeren.

Brand- en explosiegevaar. Als er een sterke propaangeur is tijdens het gebruik van de generator, sluit dan onmiddellijk de LPG/propaantankklep volledig. Zodra de propaan is uitgeschakeld, gebruikt u zeepsop om te controleren op lekken op de slang en aansluitingen op de tankklep en de generator. Rook NIET en steek geen sigaret op en controleer niet op lekken met behulp van een open vlambron zoals een lucifer of aansteker. Als er een lek wordt gevonden, neem dan contact op met een gekwalificeerde technicus om het LPG/propaansysteem te inspecteren en te repareren voordat u de generator gebruikt.

Bij het starten van de generator:

• Zorg ervoor dat de brandstofdop, het luchtfilter, de bougie, de brandstofleidingen en het uitlaatsysteem goed op hun plaats zitten.
• Als u benzine op de tank morst, laat deze dan volledig verdampen voordat u hem gebruikt.
• Zorg ervoor dat de generator en de LPG/propaantank op een vlakke ondergrond staan voordat u ze gebruikt.
• Als er een propaangeur is, start de unit NIET, omdat er mogelijk een lek is. Plaats NOOIT een LPG/propaantank in de buurt van de motoruitlaat.

Bij het transporteren of onderhouden van de generator:

• Zorg ervoor dat de LPG/propaantank en de LPG/propaanslang niet aan de generator zijn bevestigd.
• Koppel de bougiestekker los om onbedoeld starten te voorkomen.

Bij het opslaan van de generator:

• Bewaar uit de buurt van vonken, open vuur, controlelampjes, hitte en andere ontstekingsbronnen.
• Bewaar GEEN gas of een LPG/propaantank in de buurt van ovens, boilers of andere apparaten die warmte produceren of automatische ontstekingen hebben.

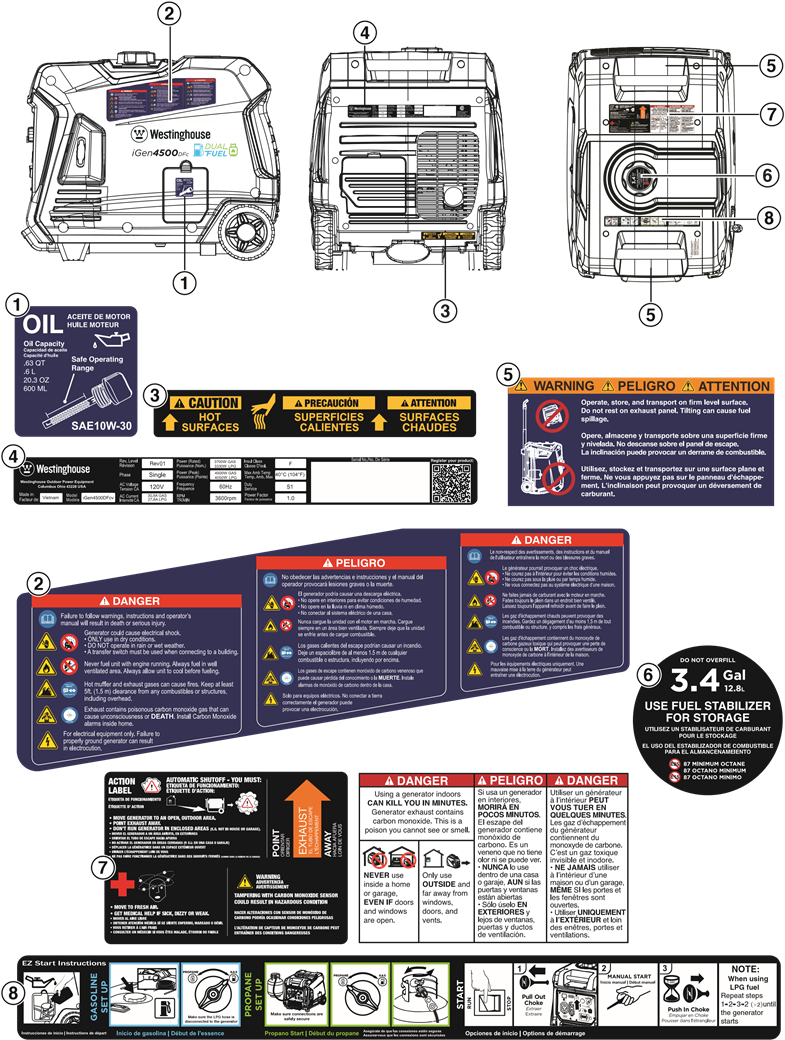

VEILIGHEIDSLABELS EN STICKERS

CO-SENSOR

De CO-sensor bewaakt de ophoping van giftig koolmonoxidegas rond de generator wanneer de motor draait. Als toenemende niveaus van CO-gas worden gedetecteerd, schakelt de CO-sensor automatisch de motor uit.

De CO-sensor detecteert ook de ophoping van koolmonoxide van andere brandstofbronnen die in het werkgebied worden gebruikt. Als bijvoorbeeld de uitlaat van brandstofgereedschap op een generator met CO-sensor is gericht, kan een uitschakeling worden gestart als gevolg van stijgende CO-niveaus. Dit is geen fout. Er is gevaarlijk koolmonoxide gedetecteerd. Verplaats en herleid eventuele extra brandstofbronnen om koolmonoxide weg te voeren van personeel en bewoonde gebouwen.

Opmerking: Generatoren die zijn uitgerust met een afstandsbediening moeten opnieuw worden gestart met de START/STOP button (knop) op het bedieningspaneel nadat een automatische uitschakeling heeft plaatsgevonden.

Generatoren zijn bedoeld om buiten te worden gebruikt, ver van bewoonde gebouwen en met de uitlaat weg van personeel en gebouwen. Bij misbruik en gebruik op een locatie die resulteert in de ophoping van CO, zoals in een gedeeltelijk afgesloten ruimte, schakelt de CO-sensor de motor uit en knippert het RODE indicatielampje om de gebruiker te waarschuwen dat er onveilige niveaus van koolmonoxide zijn.

Als de generator uitschakelt en het RODE indicatielampje knippert, verlaat dan onmiddellijk de ruimte. Wacht tot het koolmonoxide is verdwenen en het RODE indicatielampje is uit voordat u terugkeert naar het getroffen gebied. Lees, zodra het veilig is om terug te keren, het actielabel voor verdere te nemen stappen. De CO-sensor vervangt GEEN koolmonoxidemelders. Installeer koolmonoxidemelders op batterijen in uw huis.

Automatische uitschakeling in combinatie met een knipperend ROOD licht in het CO-sensor gedeelte van het bedieningspaneel is een indicatie dat de generator verkeerd is geplaatst. Als u zich ziek, duizelig of zwak begint te voelen, of koolmonoxidedetectoren in uw huis een alarm aangeven, ga dan onmiddellijk naar de frisse lucht. Bel de hulpdiensten. U kunt een koolmonoxidevergiftiging hebben.

CO AUTO-UITZETTING OP HET BEDIENINGSPANEEL

INDICATIELAMPJES CO-SENSOR

Kleur	Beschrijving
ROOD	Onveilige niveaus van koolmonoxide hebben zich rond de generator opgehoopt. Na uitschakeling knippert het RODE indicatielampje in het CO-sensor gebied van het bedieningspaneel om aan te geven dat de generator is uitgeschakeld omdat de koolmonoxideniveaus boven een veilige drempelwaarde zijn gestegen. Het RODE lampje knippert minstens vijf minuten na een CO-uitschakeling. Zodra het veilig is, verplaatst u de generator naar een open buitenruimte, ver weg van bewoonde ruimtes met de uitlaat naar buiten gericht. Zodra deze naar een veilige zone is verplaatst en het rode lampje uit is, kan de generator opnieuw worden gestart. Breng frisse lucht binnen en ventileer de ruimte waar de generator is uitgeschakeld.
GEEL	Er is een storing in het CO-sensorsysteem opgetreden. Wanneer een systeemfout optreedt, wordt de generator automatisch uitgeschakeld en knippert het GELE indicatielampje in het CO auto-uitzetting gebied van het bedieningspaneel om aan te geven dat er een fout is opgetreden. Het GELE lampje knippert minstens vijf minuten na een fout. De generator kan opnieuw worden gestart, maar kan blijven uitschakelen. Een CO-sensorfout kan alleen worden vastgesteld en gerepareerd door een erkend Westinghouse servicecentrum.

ACTIELABEL

ONDERDELEN

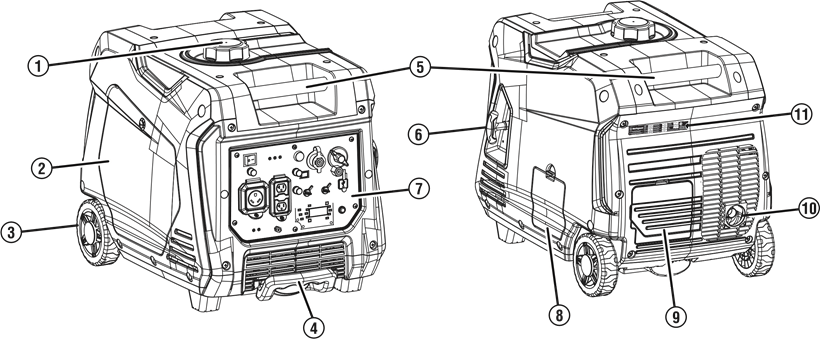

ONDERDELEN GENERATOR

1. Brandstofdop: Hier loodvrije benzine toevoegen. Sluit de dop tot deze klikt.

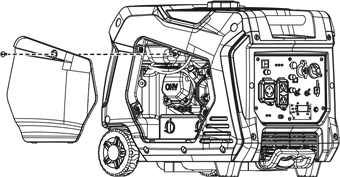

2. Onderhoudsklep motor: Klep biedt toegang tot de motor, het luchtfilter, de carburateur en de bougie.
3. Transportwielen: Wielen maken manoeuvreerbaarheid met één hand mogelijk bij gebruik met de uitschuifbare handgreep.
4. Uitschuifbare handgreep: Verleng en trek de handgreep in door op de vergrendelingsknop te drukken.
5. Draaghandgrepen: Ingebouwde handgrepen maken eenvoudig transport door twee personen mogelijk.
6. Trekstarter: Trek aan de trekstarter om de motor handmatig te starten.
7. Bedieningspaneel: Het bedieningspaneel bevat de stopcontacten en bedieningselementen.
8. Olieklep: Klep biedt toegang tot de olievuldop/peilstok en de olieaftapplug.
9. Accuklep: Klep biedt toegang tot de accu en de snelkoppeling.

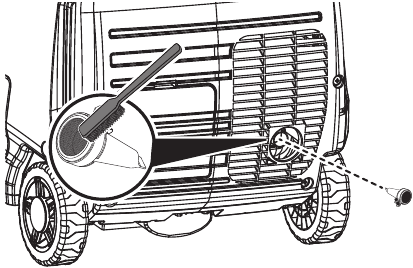

10. Geluiddemper en vonkenvanger: De vonkenvanger voorkomt dat er vonken uit de geluiddemper komen.
11. Label modelinformatie: Biedt modelserienummer, voltage/ampère en informatie over het vermogen.

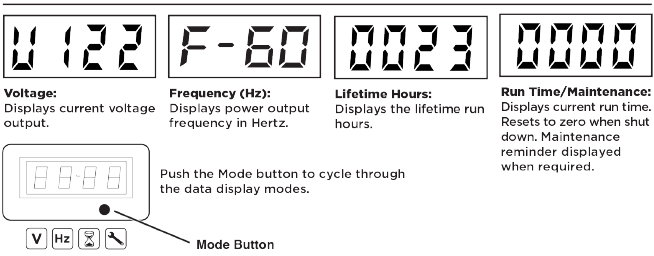

LED-DATACENTRUM

De resterende brandstof- en vermogen LEDs worden continu weergegeven. Druk op de Mode (Modus) button (knop) om door de datadisplaymodi te bladeren.

DATACENTRUM

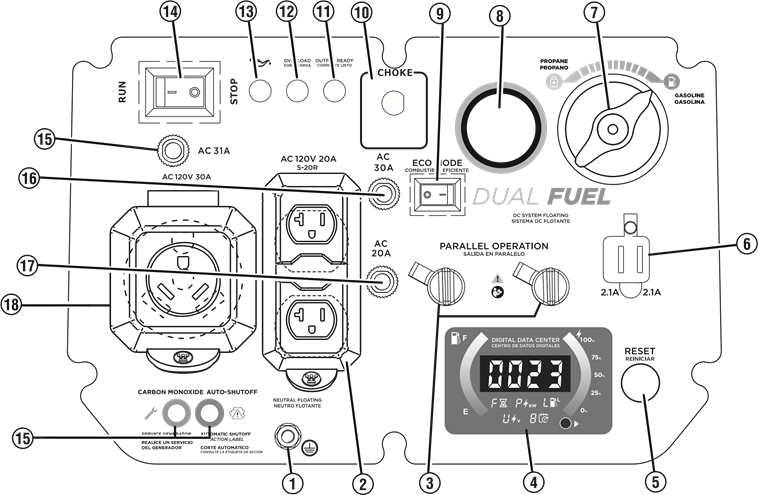

ONDERDELEN BEDIENINGSPANEEL

1. Aardingsklem: De aardingsklem wordt gebruikt om de generator extern te aarden.
2. 120 Volt AC, 20 Ampère Duplex NEMA 5-20R Stopcontact: Stopcontact kan maximaal 20 ampère leveren.

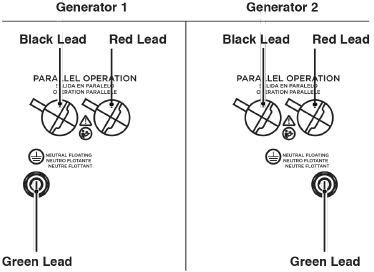

3. Parallelle Bedieningsstopcontacten: Een compatibele Westinghouse Inverter Generator kan worden aangesloten voor extra vermogen.
4. LED-datacenter: Geeft de resterende looptijd (F), het vermogen in kW (P), het brandstofniveau in liters (L), het voltage (V) en de levensduur in uren weer.

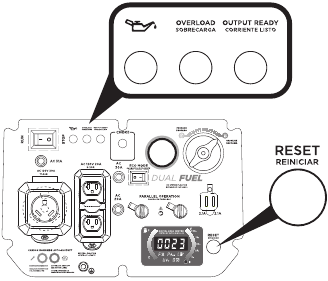

5. Reset overbelasting: De generatoromvormer schakelt automatisch alle AC-uitgangen uit om de generator te beschermen als deze overbelast is of als er een kortsluiting is in een aangesloten apparaat.
6. USB-poorten: USB-poort met twee poorten van 5V/2.1A. Accepteert USB-stekkers type A.
7. Brandstofkeuzeschakelaar: Wordt gebruikt om gas- of propaanwerking te selecteren.
8. LPG/propaan inlaat: Sluit een propaantank aan met de meegeleverde LPG/propaanslang.
9. Eco-modus: De Eco mode (Eco-modus) minimaliseert het brandstofverbruik en het geluid door het motortoerental aan te passen aan het minimum dat nodig is voor de huidige belasting.

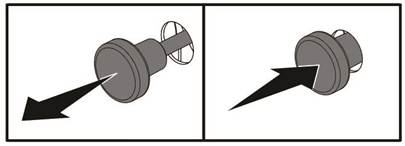

10. Chokeknop: Trek om te choken en duw naar binnen om te draaien nadat de motor is gestart.
11. LED laag oliepeil: Geeft een laag oliepeil aan. Wanneer het oliepeil in het carter onder de veilige bedrijfslimiet daalt, licht de indicator voor het lage oliepeil op en schakelt de generator de motor automatisch uit.
12. LED overbelasting: Geeft aan dat de generator overbelast is.
13. LED Uitgang gereed: Licht op wanneer de generator normaal werkt. Geeft aan dat de generator elektrische stroom produceert bij de stopcontacten.
14. Motorbedieningsschakelaar: Verplaats naar STOP om de motor te stoppen. Verplaats naar RUN (AAN) voordat u de motor start.
15. Hoofdschakelaar: De hoofdschakelaar regelt de totale output van alle stopcontacten om de generator te beschermen tegen overbelasting of kortsluiting.
16. 30 Ampère AC-stroomonderbreker: De stroomonderbreker beperkt de stroom die via het NEMA TT-30-stopcontact kan worden geleverd tot 30 ampère.
17. 20 Ampère AC-stroomonderbreker: De stroomonderbreker beperkt de stroom die via het NEMA 5-20R-stopcontact kan worden geleverd tot 20 ampère.
18. 120 Volt AC, 30 Ampère NEMA TT-30R Stopcontact: Stopcontact kan maximaal 30 ampère leveren.
19. CO-sensorindicatielampjes: De CO Sensor (CO-sensor) bewaakt de ophoping van giftig koolmonoxidegas. Als toenemende niveaus van CO-gas worden gedetecteerd, schakelt de CO Sensor (CO-sensor) de motor automatisch uit.

MONTAGE

Gewichtsgevaar. Laat je altijd helpen bij het optillen van de generator.

1. Open de doos voorzichtig.
2. Verwijder en bewaar de handleiding, de oliefles, de olietrechter, de LPG-/propaanslang, de bougiesleutel en de acculader.
3. Verwijder en gooi het verpakkingsmateriaal weg.
4. Vouw de bovenkant van de plastic zak die de generator omsluit open.
5. Snijd de verticale hoeken van de doos voorzichtig door om toegang te krijgen tot de generator.
6. Recycle of verwijder het verpakkingsmateriaal op de juiste manier.

INHOUD VAN DE DOOS

• Generator
• Gebruikershandleiding
• Snelstartgids/onderhoudsschema
• LPG-/propaanslang met regelaar
• 0,63 quart (0,6 liter) fles SAE 10W-30-olie
• Bougiesleutel
• Olietrechter
• Schroevendraaier

Als er onderdelen ontbreken, neem dan contact op met ons serviceteam via service@wpowereq.com of bel 1-855-944-3571.

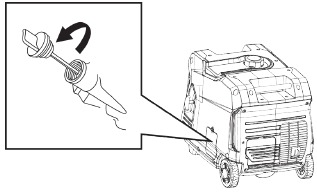

EERSTE OLIEVULLING

LET OP
DEZE GENERATOR IS ZONDER OLIE VERZONDEN. Probeer de motor niet te starten voordat hij op de juiste manier is gevuld met de aanbevolen olie. Als u geen motorolie toevoegt voordat u start, kan dit leiden tot ernstige motorschade.

LET OP
Het gebruik van tweetaktolie of andere niet-goedgekeurde soorten olie kan ernstige motorschade veroorzaken die niet onder de garantie valt.

De meegeleverde en aanbevolen oliesoort voor normaal gebruik is 10W-30-motorolie. Raadpleeg de volgende tabel als u de generator bij extreme temperaturen gebruikt.

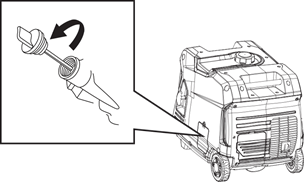

1. Verwijder op een vlakke ondergrond de olie-toegangsdeksel en de oliepeilstok.

2. Voeg met behulp van de meegeleverde trechter en olie olie toe aan de motor.
   Opmerking: Omdat er mogelijk nog restolie van de fabriek in de motor zit, voegt u de olie aan het einde van de fles geleidelijk toe om te voorkomen dat de motor te vol raakt. Zie Motoroliepeil controleren in het gedeelte Onderhoud.
3. Controleer het oliepeil om er zeker van te zijn dat het zich in het juiste werkbereik bevindt. Zie Motoroliepeil controleren in het gedeelte Onderhoud.
4. Veeg de oliepeilstok schoon. Plaats de oliepeilstok terug en draai hem handvast aan.
5. Plaats de olie-toegangsdeksel terug.
6. Gebruik de meegeleverde motorolie voor de inloopperiode.

BRANDSTOF

Brand- en explosiegevaar. Gebruik nooit een benzinecontainer, benzinetank, propaanaansluitslang, propaantanks of een ander brandstofitem dat kapot, gesneden, gescheurd of beschadigd is.

Brand- en explosiegevaar. Vul de brandstoftank niet te vol. Vul alleen tot de rode vulring in het brandstoffilter in de tank. Overvulling kan ertoe leiden dat er brandstof op de motor terechtkomt, wat brand- of explosiegevaar kan veroorzaken.

Brand- en explosiegevaar. Tank de generator NOOIT bij terwijl de motor draait. Schakel de motor ALTIJD uit en laat de generator twee minuten afkoelen voordat u gaat tanken.

LET OP
Gebruik geen E15- of E85-brandstof in dit product. Motor- of schade aan de apparatuur veroorzaakt door oude brandstof of het gebruik van niet-goedgekeurde brandstoffen (zoals E15- of E85-ethanolmengsels) valt niet onder de garantie. Gebruik alleen ongelode benzine die maximaal 10% ethanol bevat.

BRANDSTOFVEREISTEN

• SCHONE, VERSE, ongelode benzine, 87-93 octaan.
• Maximaal 10% ethanol (gasohol) is acceptabel (waar beschikbaar; niet-ethanolbrandstof wordt aanbevolen).
• Gebruik geen E85 of E15.
• Gebruik geen gas-oliemengsel.
• Pas de motor niet aan om op alternatieve brandstoffen te draaien.
• Tank niet binnenshuis.

Maak GEEN vonk of vlam tijdens het tanken.

BRANDSTOFSTABILISATOR GEBRUIKEN

Het toevoegen van een brandstofstabilisator (niet meegeleverd) verlengt de bruikbare levensduur van de brandstof en helpt voorkomen dat er afzettingen ontstaan die het brandstofsysteem kunnen verstoppen. Volg de instructies van de fabrikant voor gebruik.

Meng ALTIJD de juiste hoeveelheid brandstofstabilisator met benzine in een goedgekeurde benzinecontainer voordat u de generator bijtankt. Laat de generator vijf minuten draaien, zodat de stabilisator het hele brandstofsysteem kan behandelen.

DE BRANDSTOFTANK VULLEN

1. Schakel de generator UIT en laat deze minimaal twee minuten afkoelen voordat u gaat tanken.
2. Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
3. Maak het gebied rond de brandstofdop schoon en verwijder de dop langzaam.
   LET OP
   Vul de tank alleen vanuit een goedgekeurde benzinecontainer. Zorg ervoor dat de benzinecontainer intern schoon en in goede staat is om verontreiniging van het brandstofsysteem te voorkomen.

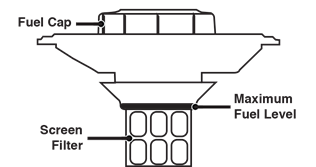

4. Voeg langzaam de aanbevolen brandstof toe. Vul NIET te vol. Vul alleen tot de rode maximale vulring op het brandstoffilter dat zichtbaar is in de vulhals.

5. Plaats de brandstofdop.

LET OP
Brandstof kan verf en plastic beschadigen. Wees voorzichtig bij het vullen van de brandstoftank. Schade veroorzaakt door gemorste brandstof valt niet onder de garantie.

LET OP
Reinig het brandstoffilter van vuil voor en na elke tankbeurt. Verwijder het brandstoffilter door het iets samen te drukken terwijl u het uit de brandstoftank verwijdert.

EEN LPG-/PROPAANTANK AANSLUITEN

LET OP

• De LPG-/propaantank kan elke capaciteit hebben, maar de tank moet voldoen aan de norm zoals vermeld in het gedeelte Brandstofveiligheid.
• Propaantanks die een vloeibaar afnamesysteem gebruiken, kunnen niet op deze modellen worden gebruikt.
• Controleer of de herkwalificatiedatum op de tank niet is verlopen.
• Gebruik de meegeleverde LPG-/propaanslang NIET voor andere apparaten.

LET OP

• Alle nieuwe tanks moeten worden ontdaan van lucht en vocht voordat ze worden gevuld. Gebruikte tanks die niet zijn afgesloten of gesloten gehouden, moeten ook worden ontdaan van lucht. Het ontluchtingsproces moet worden uitgevoerd door een propaanleverancier (tanks van een ruilleverancier moeten op de juiste manier zijn ontlucht en gevuld).
• Plaats de tank ALTIJD zo dat de verbinding tussen de klep en de gasinlaat geen scherpe bochten of knikken in de slang veroorzaakt.

Explosiegevaar. Start de generator NIET als u propaan ruikt. Sluit ALTIJD de propaantankklep volledig en ontkoppel de LPG-/propaanslang van de generator wanneer deze niet in gebruik is.

1. Schakel de generator UIT en plaats deze op een vlakke ondergrond in een goed geventileerde ruimte.
2. Controleer of de propaantankklep volledig gesloten is.
3. Verwijder de afdekking van de propaaninlaatklep van de generator.

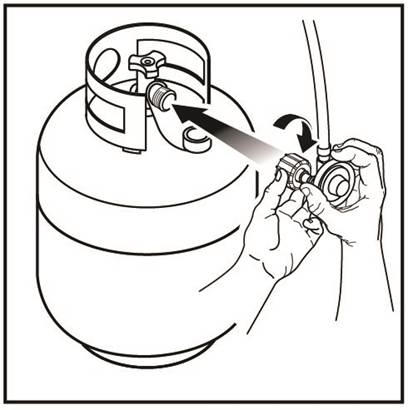

4. Gebruik uw vingers om de LPG-/propaanslang (meegeleverd) met de hand op de propaaninlaat van de generator te draaien.

   Gebruik GEEN afdichttape of een ander type afdichtmiddel om de LPG-/propaanslangverbinding af te dichten.

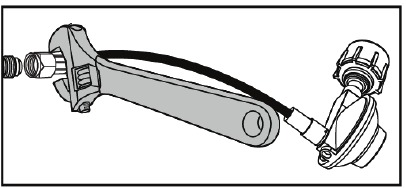

5. Draai de LPG-/propaanslangconnector vast aan de generator met een 19 mm of verstelbare sleutel. Draai NIET te vast aan.

   Koppel: 5-10 lb-ft.

6. Verwijder de veiligheidsplug of -dop van de propaantankklep en bevestig het andere uiteinde van de slang aan de LPG-/propaanconnector op de tank. Handvast aandraaien.
7. Draai de propaantankklep naar de volledig open positie. Controleer alle aansluitingen op lekken door de fittingen nat te maken met een oplossing van zeep en water. Bellen die verschijnen of bellen die groeien, geven aan dat er een lek is. Als er een lek is bij een fitting, draai dan de propaantankklep naar de volledig gesloten positie en draai de fitting vast. Open de propaantankklep en controleer de fitting opnieuw met de zeep- en wateroplossing. Als het lek aanhoudt of als het lek zich niet bij een fitting bevindt, gebruik de generator dan NIET en neem contact op met de klantenservice.


WERKING

LOCATIE GENERATOR

Lees en begrijp alle veiligheidsinformatie voordat u de generator start.

Het gebruik van een generator binnenshuis KAN BINNEN ENKELE MINUTEN DODELIJK ZIJN.
De uitlaat van de generator bevat koolmonoxide. Dit is een gif dat je niet kunt zien of ruiken

Gebruik hem NOOIT in een huis of garage, ZELFS NIET als deuren en ramen open staan.

Alleen BUITEN gebruiken en ver van ramen, deuren en ventilatieopeningen.

Gebruik de generator NOOIT in een gebouw, inclusief garages, kelders, kruipruimtes, schuren, afgesloten ruimtes of compartimenten, inclusief het generatorcompartiment van een recreatievoertuig.

Elektrocutiegevaar. NOOIT de generator gebruiken op een natte of vochtige locatie. NOOIT de generator blootstellen aan regen, sneeuw, waterspray of stilstaand water tijdens gebruik. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken. Het gebruik van een generator of elektrisch apparaat in natte omstandigheden, zoals regen of sneeuw, of in de buurt van een zwembad of sprinklersysteem, of wanneer uw handen nat zijn, kan leiden tot elektrocutie

Brandgevaar. Gebruik de generator alleen op een stevige, vlakke ondergrond. Het gebruik van de generator op een oppervlak met los materiaal, zoals zand of grasresten, kan ervoor zorgen dat de generator vuil opzuigt dat de koelopeningen of het luchtinlaatsysteem kan blokkeren. Laat de generator 30 minuten afkoelen voordat u hem vervoert of opbergt.

De generator moet te allen tijde op een vlakke, horizontale ondergrond staan (ook wanneer hij niet in gebruik is). De generator moet minimaal 1,5 m (5 ft.) afstand hebben van brandbaar materiaal.

Gebruik de generator NIET achter in een SUV, camper, aanhanger, laadbak (normaal, plat of anderszins), onder trappen, naast muren of gebouwen, of op een andere plaats waar de generator en/of de uitlaatdemper niet voldoende kunnen koelen. Sluit generatoren NIET op tijdens bedrijf.

Verstikkingsgevaar. Plaats de generator in een goed geventileerde ruimte. NIET de generator in de buurt van ventilatieopeningen of inlaatopeningen plaatsen, waar uitlaatgassen in bewoonde of afgesloten ruimtes kunnen worden gezogen. Houd bij het plaatsen van de generator rekening met wind- en luchtstromen.

AARDING

Schokgevaar. Het niet correct aarden van de generator kan leiden tot een elektrische schok

LET OP
Gebruik alleen geaarde verlengsnoeren, gereedschappen en apparaten met 3 pinnen, of dubbel geïsoleerde gereedschappen en apparaten.

Het nulpunt van de generator is zwevend. De aardklem van de generator is verbonden met het frame van de generator, de metalen niet-stroomvoerende onderdelen van de generator en de aardklemmen van elk stopcontact. De generator (statorwikkeling) is geïsoleerd van het frame en van de aardingspen van het AC-stopcontact. Elektrische apparaten die een geaarde stopcontactpinaansluiting vereisen, werken mogelijk niet goed.

Als deze generator alleen wordt gebruikt met snoer- en stekkerapparatuur die is aangesloten op de stopcontacten op de generator, vereist de National Electric Code niet dat de unit wordt geaard. Andere methoden om de generator te gebruiken, vereisen mogelijk echter aarding om het risico op schokken of elektrocutie te verminderen.

Raadpleeg, voordat u de aardklem gebruikt, een gekwalificeerde elektricien, elektrische inspecteur of lokaal bureau met jurisdictie voor lokale codes of verordeningen die van toepassing zijn op het beoogde gebruik van de generator.

WERKING OP GROTE HOOGTE

Het motorvermogen wordt minder naarmate u hoger boven zeeniveau werkt. Het vermogen wordt met ongeveer 3,5% verminderd per 1000 voet toegenomen hoogte vanaf zeeniveau.

Aanpassing voor grote hoogte is vereist voor gebruik op hoogtes boven 1524 m (5.000 ft). Gebruik zonder deze aanpassing veroorzaakt verminderde prestaties, een hoger brandstofverbruik en verhoogde emissies.

LET OP
Gebruik de generator NIET op hoogtes onder 762 m (2.000 ft) met de kit voor grote hoogte geïnstalleerd. Er kan motorschade optreden.

Carburateurkit voor grote hoogte: Onderdeelnr. 518965
DF-regelaar voor grote hoogte: Onderdeelnr. 518516

Opmerking: u moet zowel de Dual Fuel-regelaar als de carburateurkit aanschaffen voor een correcte werking op grote hoogte.

BRANDSTOFKEUZESCHAKELAAR

Zet de brandstofkeuzeschakelaar op het voorste bedieningspaneel in de gewenste brandstofkeuze.

Draai de brandstofkeuzeschakelaar volledig naar rechts voor benzinegebruik.

Draai de brandstofkeuzeschakelaar volledig naar beneden voor propaangebruik.

INLOOOPERIODE

Voor een correcte inloop mag u tijdens de eerste vijf bedrijfsuren NIET meer dan 50% van het nominale lopende vermogen (1850 watt) overschrijden. Varieer de belasting af en toe zodat de statorwikkelingen kunnen opwarmen en afkoelen en de zuigerveren zich kunnen zetten.

VOORDAT U DE GENERATOR START

Controleer of:

• De generator op een veilige, geschikte locatie is geplaatst.
• De generator op een droge, vlakke en horizontale ondergrond staat.
• De motor is gevuld met olie.
• Alle belastingen zijn losgekoppeld.
• De ECO-modus schakelaar in de OFF-stand staat.

Gevaar voor brand en explosies. NIET de generator verplaatsen of kantelen tijdens gebruik.

DE MOTOR STARTEN: BENZINE

1. Controleer of er brandstof in de benzinetank zit.
2. Draai de brandstofkeuzeschakelaar op het bedieningspaneel naar benzinegebruik. Zorg ervoor dat de LPG-slang is losgekoppeld van de generator.
3. Trek de choke-knop volledig uit in de CHOKE-stand (CHOKE).
4. Zet de AAN/UIT-schakelaar (RUN/STOP) in de AAN-stand (RUN).
5. Pak de terugslaghendel stevig vast en trek er langzaam aan totdat u meer weerstand voelt en trek vervolgens snel.
6. Nadat u de motor hebt gestart, laat u hem enkele seconden draaien en zet u vervolgens de choke volledig in de UIT-stand.


DE MOTOR STARTEN: PROPAAN

Gevaar voor brand en explosies. Draai de klep van de propaantank ALTIJD volledig dicht als de generator niet op propaan draait.

1. Zorg ervoor dat de LPG/propaanslang correct is aangesloten op de generator en de propaantank.
2. Zet de brandstofkeuzeschakelaar op propaangebruik.
3. Open de klep op de propaantank volledig.
4. Trek de choke-knop volledig uit in de CHOKE-stand (CHOKE).
5. Zet de AAN/UIT-schakelaar (RUN/STOP) in de AAN-stand (RUN).
6. Pak de terugslaghendel stevig vast en trek er langzaam aan totdat u meer weerstand voelt en trek vervolgens snel.
7. Nadat u de motor hebt gestart, laat u hem enkele seconden draaien en zet u vervolgens de chokehendel volledig in de UIT-stand.

Opmerking: als de unit niet start, herhaalt u de stappen 4 tot en met 7.

BRANDSTOFBRONNEN OVERSCHAKELEN

Gevaar voor brand en explosies. GEEN benzine toevoegen aan de brandstoftank of de LPG/propaanslang aansluiten op de generator terwijl de generator in werking is.

De brandstofbron kan worden omgeschakeld terwijl de motor draait als een propaantank VOOR gebruik op de generator is aangesloten.

VAN BENZINE NAAR PROPAAN

De belastbaarheid wordt verminderd bij gebruik op propaan. Zorg ervoor dat de generator voldoende (lopende) en piek- (start)watt levert voor de items die u van stroom voorziet voordat u overschakelt op propaan.

1. Open de klep op de propaantank volledig.
2. Zet de brandstofkeuzeschakelaar op propaangebruik.

VAN PROPAAN NAAR BENZINE

3. Draai de brandstofkeuzeschakelaar naar benzinegebruik.
4. Draai de klep van de propaantank in de volledig gesloten positie.

Opmerking: wanneer u overschakelt op propaangebruik, kan de motor enkele seconden ruw lopen terwijl hij benzine in de carburateur verwijdert.

Als de motor stopt bij het overschakelen van brandstofbron, koppelt u alle belastingen los en start u de unit opnieuw op de brandstofbron van uw keuze.

DE MOTOR STOPPEN

1. Schakel alle aangesloten elektrische belastingen uit en trek de stekker uit het stopcontact.
   LET OP
   Start of stop de generator nooit met aangesloten elektrische apparaten. Dit kan leiden tot schade aan het aangesloten apparaat en/of de generator.
2. Laat de generator enkele minuten zonder belasting draaien om de interne temperaturen van de motor te stabiliseren.
3. Duw de AAN/UIT-schakelaar (RUN/STOP) in de Stop-stand.
   Opmerking: als alternatief, als de generator niet vaak wordt gebruikt, draait u de brandstoftankklep in de UIT-stand om de resterende brandstof in de vlotterkamer van de carburateur te beperken. De motor stopt wanneer de brandstof in de carburateur en de brandstofleiding is opgebruikt.
4. Draai, bij gebruik op propaan, de klep van de propaantank volledig dicht.

GEBRUIKSFREQUENTIE

Als de generator af en toe of met tussenpozen wordt gebruikt (meer dan een maand voor het volgende gebruik), raadpleeg dan het opslaggedeelte van deze handleiding voor informatie over brandstofdegradatie.

AC-STROOMONDERBREKERS

De stroomonderbrekers schakelen automatisch uit als er een kortsluiting of een aanzienlijke overbelasting van de generator is bij elk stopcontact.

Als een AC-stroomonderbreker automatisch uitschakelt, controleer dan of het apparaat correct werkt en of het de nominale belasting van het circuit niet overschrijdt voordat u de AC-stroomonderbreker weer inschakelt.

ECO-MODUS

LET OP
Start de generator altijd met ECO-MODUS uitgeschakeld. Laat het motortoerental stabiliseren en de OUTPUT READY-led oplichten voordat u de ECO-MODUS inschakelt.

Opmerking: Gebruik de ECO-MODUS niet bij parallel gebruik met een andere Westinghouse-generator.

De ECO-MODUS minimaliseert het brandstofverbruik en het geluid door het motortoerental aan te passen aan het minimum dat vereist is voor de huidige belasting.
Schakel de ECO-MODUS in bij het voeden van kleine apparaten met continue belastingen, zoals een computer of een elektrische lamp.
Schakel de ECO-MODUS uit bij het voeden van grote piekbelastingen, zoals een airconditioner of een elektrische pomp.

Om de ECO-MODUS in te schakelen, controleert u of de OUTPUT READY-led groen oplicht en drukt u vervolgens de schakelaar in de AAN-stand. Als er geen belasting aanwezig is, daalt het generator-toerental tot stationair toerental. De generator detecteert belastingen wanneer ze worden toegepast en verhoogt het motortoerental.
Om de generator op maximaal vermogen en toerental te laten draaien, drukt u de ECO-MODUS-schakelaar in de UIT-stand.

OVERBELASTINGSRESET

De generator schakelt automatisch alle AC-uitgangen uit om de generator te beschermen bij overbelasting of bij kortsluiting in een aangesloten apparaat. De motor blijft echter draaien. Marginale overbelasting die de OVERLOAD-led tijdelijk doet oplichten, kan de levensduur van de generator verkorten.
OVERLOAD op het bedieningspaneel licht rood op en de groene OUTPUT READY is uitgeschakeld.

Om de AC-uitgang te herstellen:

1. Schakel alle aangesloten elektrische belastingen uit en trek de stekker eruit.
2. Druk op de RESET-knop op het bedieningspaneel totdat de OVERLOAD-led uitgaat en de OUTPUT READY-led oplicht.
3. Reset de stroomonderbrekers indien UIT.
4. Controleer of de beoogde draai- en piekbelastingen de capaciteit van de generator niet overschrijden.
5. Sluit elektrische belastingen sequentieel opnieuw aan, zodat de generator kan stabiliseren nadat elke belasting is aangesloten.

GENERATORCAPACITEIT

LET OP
Overbelast de capaciteit van de generator NIET. Het overschrijden van de wattage/amperagecapaciteit van de generator kan de generator en/of elektrische apparaten die erop zijn aangesloten, beschadigen.

Zorg ervoor dat de generator voldoende continu (draaiend) en piek (start) watt kan leveren voor de items die u tegelijkertijd van stroom wilt voorzien.

Er moet rekening worden gehouden met de totale stroomvereisten (Volt x Ampère = Watt) van alle aangesloten apparaten. Fabrikanten van apparaten en elektrisch gereedschap vermelden meestal de beoordelingsinformatie in de buurt van het model- of serienummer.

Om de stroomvereisten te bepalen:

1. Selecteer de items die u tegelijkertijd van stroom wilt voorzien.
2. Tel de continue (draaiende) watts van deze items bij elkaar op. Dit is de hoeveelheid stroom die de generator moet produceren om de items draaiende te houden. Zie de wattage-referentietabel.
3. Schat hoeveel piek (start) watts u nodig heeft. Piek-wattage is de korte stroomstoot die nodig is om elektrisch motoraangedreven gereedschap of apparaten te starten, zoals een cirkelzaag of koelkast. Omdat niet alle motoren tegelijkertijd starten, kan het totale piek-wattage worden geschat door alleen het/de item(s) met het hoogste extra piek-wattage toe te voegen aan het totale nominale wattage van stap 2.

Voorbeeld:

Gereedschap of apparaat	Draaiende Watts*	Startende Watts*
RV-airconditioner (11.000 BTU)	1010	1600
TV (buistype)	300	0
RV-koelkast	180	600
Radio	200	0
Licht (75 Watt)	300	0
Koffiezetapparaat	600	0
	2590 Totaal Draaiende Watts*	1600 Hoogste Startende Watts*
Totaal Draaiende Watts		2590
Hoogste Startende Watts		+ 1600
Totaal Benodigde Startende Watts		4190

*De vermelde wattages zijn geschatte waarden. Controleer het werkelijke wattage.

STROOMBEHEER

Om de levensduur van de generator en de aangesloten apparaten te verlengen, dient u voorzichtig te zijn bij het toevoegen van elektrische belastingen aan de generator. Er mogen geen apparaten op de generatorstopcontacten zijn aangesloten voordat de motor wordt gestart. De juiste en veilige manier om het generatorvermogen te beheren, is door de belastingen als volgt sequentieel toe te voegen:

1. Start de motor, zonder dat er iets op de generator is aangesloten, zoals beschreven in deze handleiding.
2. Sluit de eerste belasting aan en schakel deze in, bij voorkeur de grootste belasting die u heeft.
3. Laat de generatoruitgang stabiliseren (de motor loopt soepel en het aangesloten apparaat werkt naar behoren).
4. Sluit de volgende belasting aan en schakel deze in.
5. Laat de generator opnieuw stabiliseren.
6. Herhaal stap 4 en 5 voor elke extra belasting.

Wattage-referentie

Gereedschap of apparaat	Geschatte draaiende watts*	Geschatte startende watts*
Gloeilampen (4 stuks x 75 Watt)	300	0
TV (buistype)	300	0
Dompelpomp (1/3 pk)	800	1300
Koelkast of vriezer	700	2200
Bronpomp (1/3 pk)	1000	2000
Kachel (1/2 pk)	800	2350
Radio	200	0
Boormachine (3/8", 4 ampère)	440	600
Cirkelzaag (heavy-duty, 7-1/4")	1400	2300
Verstekzaag (10")	1800	1800
Tafelzaag (10")	2000	2000

*De vermelde wattages zijn geschatte waarden. Controleer het werkelijke wattage.

VERLENGKABELS

Verstikkingsgevaar. Verlengkabels die rechtstreeks naar de woning lopen, verhogen het risico op koolmonoxidevergiftiging via openingen. Als een verlengkabel die rechtstreeks naar uw huis loopt, wordt gebruikt om items binnenshuis van stroom te voorzien, bestaat er een risico op koolmonoxidevergiftiging voor mensen in huis. Gebruik altijd koolmonoxidemelders op batterijen die voldoen aan de huidige UL 2034-veiligheidsnormen bij het laten draaien van de generator. Controleer regelmatig de batterij van de melder(s).

Verstikkingsgevaar. Wanneer u de generator met verlengkabels gebruikt, zorg er dan voor dat de generator zich in een open buitenruimte bevindt, ver weg van bewoonde ruimtes met de uitlaat gericht naar buiten.

Brand- en elektrocutiegevaar. Gebruik nooit versleten of beschadigde verlengkabels. Beschadigde of overbelaste verlengkabels kunnen oververhit raken, vonken en brand veroorzaken, wat kan leiden tot de dood of ernstig letsel.

Voordat u een AC-apparaat of stroomkabel op de generator aansluit:

• Gebruik geaarde 3-polige verlengkabels, gereedschappen en apparaten, of dubbel geïsoleerd gereedschap en apparaten.
• Zorg ervoor dat het gereedschap of apparaat in goede staat verkeert. Defecte apparaten of stroomkabels kunnen een risico op elektrische schokken vormen.
• Zorg ervoor dat de elektrische waarde van het gereedschap of apparaat het nominale vermogen van de generator of het gebruikte stopcontact niet overschrijdt.

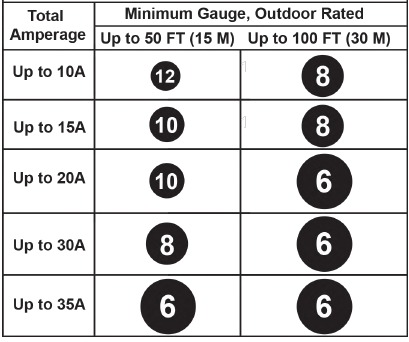

FORMAAT VAN VERLENGKABEL

Gebruik alleen geaarde 3-polige verlengkabels die zijn gemarkeerd voor gebruik buitenshuis en die geschikt zijn voor de elektrische belasting.

PARALLELLE WERKING

Brand- en elektrocutiegevaar. Sluit nooit de parallelle kabelgeleiders aan of los ze los wanneer een generator draait.

De juiste aansluiting van de linker- en rechterkabels is erg belangrijk wanneer de generatoren worden gebruikt met een overdrachtsschakelaar om een gebouw van stroom te voorzien. Om ernstig persoonlijk letsel of schade aan elektrische apparaten, inclusief de generatoren, te voorkomen, mag u niet proberen een elektrisch systeem in een gebouw van stroom te voorzien zonder een goedgekeurde overdrachtsschakelaar te gebruiken

LET OP
Het aansluiten van de iGen4500DFc op een generator die niet compatibel is, kan een lage spanning veroorzaken die gereedschappen en apparaten die door de generator worden aangedreven, kan beschadigen.

Parallelle werking geeft u de mogelijkheid om de iGen4500DFc te koppelen aan een compatibele Westinghouse-omvormergenerator voor gecombineerde draai- en piekvermogensafgifte. Een parallelle Westinghouse-kabel (apart verkrijgbaar) is vereist voor parallelle werking. Deze kabel kan worden gekocht bij een erkende Westinghouse-generatorhandelaar.

Opmerking: Gebruik de ECO-MODUS niet bij parallel gebruik met een andere Westinghouse-generator.

Parallelle kabel (50A/6000 Watt): Onderdeelnummer 507PC

Opmerking: Compatibele Westinghouse-generatoren zonder parallelle poorten kunnen parallel worden gebruikt met de op het stopcontact gemonteerde parallelle kabel, onderdeelnummer 260041.

1. Zorg ervoor dat de RUN/STOP-schakelaar en de ECO-MODUS-schakelaar in de UIT-stand staan.
2. Sluit de zwarte en rode parallelle kabelgeleiders aan op de zwarte parallelle poorten op elk bijbehorend generatorbedieningspaneel, zoals hieronder weergegeven. Sluit de zwarte geleider aan op de linkerpoort, de rode geleider op de rechterpoort.
   Opmerking: Sluit NIET twee rode geleiders of twee zwarte geleiders aan op dezelfde generator.

3. Sluit de groene aardgeleider aan op de aardklem op elke generator en draai de moer vast.
4. Start een van de generatoren en wacht tot de OUTPUT READY-led oplicht.
5. Start de tweede generator en wacht tot de OUTPUT READY-led oplicht voordat u een belasting aansluit.
6. Sluit extra belastingen aan zoals beschreven in Stroombeheer.
7. Koppel alle belastingen los voordat u de generatoren stopt.

VERVOEREN

Gewicht gevaar. Zorg altijd voor assistentie bij het optillen van de generator.

• Laat de generator minimaal 30 minuten afkoelen voordat u hem vervoert.
• Als u op LPG werkt, draait u de propaantankklep volledig dicht.
• Koppel de LPG/propaanslang los van de generator en de propaantank.
• Plaats alle beschermkappen terug op het bedieningspaneel van de generator.
• Gebruik alleen de vaste handgreep(en) van de generator om het apparaat op te tillen of om lastbegrenzers zoals touwen of spanbanden te bevestigen. Probeer de generator niet op te tillen of vast te zetten door andere onderdelen vast te houden.
• Houd het apparaat tijdens het transport waterpas om de kans op brandstoflekkage te minimaliseren of, indien mogelijk, laat de brandstof leeglopen of laat de motor draaien totdat de brandstoftank leeg is voordat u hem vervoert.
• De generatorwielen zijn alleen bedoeld voor handmatig transport. De wielen zijn niet geschikt om de generator te slepen, zowel op de weg als off-road.
• Gebruik de uitschuifbare handgreep voor handmatig transport door één persoon. Om de handgreep uit te schuiven, drukt u op de vergrendelknop en trekt u aan de handgreep totdat deze volledig is uitgeschoven. Om hem op te bergen, drukt u op de vergrendelknop en duwt u op de handgreep totdat deze volledig is ingetrokken. Schuif de handgreep alleen uit of in terwijl de generator is uitgeschakeld, stilstaat en op een horizontaal oppervlak staat. Gebruik de uitschuifbare handgreep niet om de generator volledig van de grond te tillen, te slepen of om hem om te keren.

Brandgevaar. Kantel de generator niet en leg hem niet op zijn kant. Er kan brandstof of olie lekken en de generator kan beschadigd raken.

ONDERHOUD

ONDERHOUDSSCHEMA

Regelmatig onderhoud verbetert de prestaties en verlengt de levensduur van de generator. Volg de interval van uren of kalender, afhankelijk van wat zich het eerst voordoet. Vaker onderhoud is vereist bij gebruik in ongunstige omstandigheden, zoals hieronder vermeld.

• Voor elk gebruik: controleer de motorolie
• Na de eerste 25 uur of de eerste maand: ververs de motorolie
• Na 50 uur of elke 6 maanden:
  • Ververs de motorolie¹
  • Reinig het luchtfilter²
• Na 100 uur of elke 6 maanden
  • Inspecteer/reinig de vonkenvanger
  • Inspecteer/reinig de bougie
  • Vervang het brandstoffilter³
  • Inspecteer/stel de klepspeling af³
• Na 300 uur of elk jaar: vervang de bougie, vervang het luchtfilter

¹ Ververs de olie elke maand bij zware belasting of bij hoge temperaturen.

² Vaker reinigen in vuile of stoffige omstandigheden. Vervang het luchtfilter als het niet voldoende kan worden gereinigd.

³ Aanbevolen wordt om de service te laten uitvoeren door een erkende Westinghouse-servicepartner.

ONDERHOUD VERVANGINGSONDERDELEN

Omschrijving	Onderdeelnummer
Schuimrubber luchtfilter	5691
Koperen ring aftapplug olie	94007
Vonkenvanger	6790
Bougie	97109

SERVICEKLEP MOTOR

Verwijder de serviceklep van de motor om toegang te krijgen tot het luchtfilter, de carburateur en de bougie.

1. Verwijder de schroef aan de bovenkant van de klep.
2. Trek de klep recht naar buiten en omlaag met beide handen om schade aan de doorvoerrubbers op de klep te voorkomen. Plaats deze opzij.


Om de klep te vervangen:

1. Lijn de lipjes aan de onderkant van de klep uit met de sleuven in de behuizing.
2. Lijn vervolgens de nokken uit en druk ze voorzichtig in de borgingsdoorvoerrubbers.
3. Installeer de schroef en draai deze met de hand vast om hem vast te zetten. Draai hem niet te vast aan.

ONDERHOUD LUCHTFILTER

Brandgevaar. Gebruik nooit benzine of andere ontvlambare oplosmiddelen om het luchtfilter te reinigen. Gebruik alleen huishoudelijk wasmiddel om het luchtfilter te reinigen.

Het luchtfilter moet na elke 50 gebruiksuren of zes maanden worden gereinigd (deze frequentie moet worden verhoogd als de generator in een stoffige omgeving wordt gebruikt).

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Verwijder de serviceklep van de motor.
3. Draai de knoppen op de luchtfilterklep naar de ontgrendelde stand. Kantel de klep omlaag om hem te verwijderen.

   Opmerking: Het luchtfilterelement is doordrenkt met olie. Gebruik een geschikte reinigingsbak.
   LET OP
   Vermijd huidcontact met motorolie. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.
4. Verwijder het schuimrubber luchtfilter uit de luchtfilterbehuizing en was het door het element onder te dompelen in een oplossing van huishoudelijk wasmiddel en warm water. Knijp langzaam in het schuim om het grondig te reinigen.
   LET OP
   Draai of scheur het schuimrubber luchtfilterelement NIET tijdens het reinigen of drogen. Pas alleen een langzame maar stevige knijpbeweging toe.
5. Spoel het luchtfilterelement af door het onder te dompelen in vers water en een langzame knijpbeweging toe te passen. Laat het filter volledig drogen.

   LET OP
   Vervuil het milieu niet. Volg de richtlijnen van de EPA of andere overheidsinstanties voor een correcte verwijdering van gevaarlijke stoffen. Raadpleeg de plaatselijke autoriteiten of een recyclingbedrijf.
6. Dompel het schuimrubber luchtfilter in schone motorolie en knijp vervolgens alle overtollige olie eruit. De motor zal roken bij het starten als er te veel olie in het filter achterblijft.
7. Installeer het schuimrubber luchtfilter in de behuizing en vergrendel de luchtfilterklep op zijn plaats.
8. Installeer het motorservicepaneel.
   Luchtfilter: onderdeelnummer 5691

CONTROLE MOTOROLIEPEIL

Vermijd huidcontact met motorolie. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.

LET OP
Gebruik altijd de gespecificeerde motorolie. Het niet gebruiken van de gespecificeerde motorolie kan versnelde slijtage veroorzaken en/of de levensduur van de motor verkorten.

Als u de generator gebruikt onder extreme, vuile, stoffige omstandigheden of bij extreem warm weer, ververs de olie dan vaker.

De omgevingstemperatuur heeft invloed op de prestaties van de motorolie. Verander het type motorolie dat wordt gebruikt op basis van de weersomstandigheden.

Controleer het motoroliepeil voor elk gebruik of om de 8 bedrijfsuren.

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Verwijder de olie-toegangsdeksel.
3. Reinig met een vochtige doek rond de oliepeilstok.
4. Verwijder de oliepeilstok en veeg de peilstok schoon.

5. Schroef de peilstok volledig in de vulhals. Verwijder de peilstok en controleer of het oliepeil zich binnen het veilige werkbereik bevindt.

6. Als het peil laag is, voeg dan geleidelijk de aanbevolen motorolie toe en controleer het opnieuw totdat het peil zich tussen de L- en H-markeringen op de peilstok bevindt. Vul NIET te veel. Als het oliepeil boven de markering op de peilstok staat, tap dan de olie af om het oliepeil te verlagen tot de volle markering op de peilstok.
7. Plaats de oliepeilstok terug en draai hem met de hand vast.
8. Installeer de olie-toegangsdeksel.

MOTOROLIE VERVERSEN

Per ongeluk starten. Verwijder de bougiedop van de bougie wanneer u aan de generator werkt. Verwijder ook de snelle batterijaansluitstekker van de batterij.

Als u de generator gebruikt onder extreme, vuile, stoffige omstandigheden of bij extreem warm weer, ververs de olie dan vaker. Ververs de olie terwijl de motor nog warm is van gebruik.

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Verwijder de serviceklep van de motor. Koppel de bougiekabel los van de bougie en plaats de kabel zo dat deze de bougie niet kan raken.
3. Verwijder de olie-toegangsdeksel.
4. Reinig met een vochtige doek rond de oliepeilstok. Verwijder de peilstok en veeg hem schoon.
5. Verwijder de rubberen plug onder de olieaftapbout en plaats een olieopvangbak (of een geschikte bak) onder het aftapgat.
6. Gebruik een sleutel van 10 mm om de olieaftapbout te verwijderen en laat de olie weglopen.

7. Installeer de olieaftapplug en draai deze stevig vast. Installeer de rubberen plug.
   Opmerking: Een nieuwe koperen ring voor de olieaftapplug wordt aanbevolen bij elke olieverversing.
   Koperen ring aftapplug: onderdeelnummer 94007
8. Giet langzaam olie in de olievulopening totdat het oliepeil zich tussen de L- en H-markeringen op de peilstok bevindt. Stop regelmatig om het oliepeil te controleren. Vul NIET te veel.
   Maximale oliecapaciteit: 0,63 US qt (0,60 l)
9. Plaats de peilstok terug en draai hem met de hand vast.
10. Sluit de bougiekabel aan en installeer de serviceklep van de motor.

LET OP
Vervuil het milieu niet. Volg de richtlijnen van de EPA of andere overheidsinstanties voor een correcte verwijdering van gevaarlijke stoffen. Raadpleeg de plaatselijke autoriteiten of een recyclingbedrijf.

ONDERHOUD AAN DE BOUGIE

Inspecteer en reinig de bougie na elke 100 gebruiksuren of zes maanden. Vervang de bougie na 300 gebruiksuren of elk jaar.

LET OP
ALTIJD de Westinghouse OEM of compatibele bougie zonder weerstand gebruiken. Het gebruik van een bougie met weerstand kan leiden tot een onregelmatige stationaire loop, overslaan of kan voorkomen dat de motor start.

1. Plaats de generator op een vlakke ondergrond en laat de motor afkoelen.
2. Verwijder de onderhoudskap van de motor.
3. Verwijder de bougiedop door de bougiedop stevig recht van de motor af te trekken.
4. Reinig het gebied rond de bougie.
5. Verwijder de bougie met de meegeleverde bougiedopsleutel.
   LET OP
   Oefen nooit zijdelingse belasting uit of beweeg de bougie zijwaarts bij het verwijderen van de bougie.
6. Inspecteer de bougie. Vervang deze als de elektroden putjes vertonen, verbrand zijn of als de isolator gebarsten is. Gebruik alleen een aanbevolen vervangende bougie.

Aanbevolen vervanging van de bougie

Westinghouse Modelnummer	Torch	NGK	Bosch	Autolite
iGen4500DFc	F7RTC	BPR7ES	WR5D	62

7. Meet de elektrodenafstand van de bougie met een draadtype voelermaat. Corrigeer indien nodig de afstand door voorzichtig de zij-elektrode te buigen.
   Bougieafstand: 0,024 – 0,032 inch (0,60 – 0,80 mm)

8. Installeer de bougie voorzichtig met de hand vast, draai hem vervolgens nog 3/8 tot 1/2 slag extra aan met de bougiesleutel.
9. Installeer de bougiedop en de onderhoudskap van de motor.

ONDERHOUD VONKENVANGER

Controleer en reinig de vonkenvanger na elke 100 gebruiksuren of zes maanden. Het niet reinigen van de vonkenvanger zal leiden tot verminderde motorprestaties.

1. Plaats de generator op een vlakke ondergrond en laat de uitlaatdemper afkoelen voordat u de vonkenvanger onderhoudt.
2. Verwijder de schroef waarmee de vonkenvangerbeugel is bevestigd.
3. Verwijder de beugelscreen en de vonkenvanger van de generator.
4. Reinig het scherm en het vonkenvangerscherm voorzichtig met een staalborstel.
5. Installeer de vonkenvanger, het scherm en de beugel opnieuw. Draai de schroef stevig vast.

Vonkenvanger: onderdeelnummer 6790

OPSLAG

Een goede opslagvoorbereiding is vereist voor een probleemloze werking en een lange levensduur van de generator.

LET OP
Benzine die slechts 30 dagen is opgeslagen, kan verslechteren, waardoor gom, vernis en corrosieve afzetting in brandstofleidingen, brandstofkanalen en de motor ontstaan. Deze corrosieve afzetting beperkt de brandstoftoevoer, waardoor de motor mogelijk niet start na een langere opslagperiode. Het gebruik van brandstofstabilisator verlengt de opslagduur van benzine aanzienlijk. Het is aan te raden om continu brandstofstabilisator te gebruiken.
Volg de instructies van de fabrikant voor gebruik.

OPSLAGTIJD	AANBEVOLEN PROCEDURE
Minder dan 1 maand	Geen onderhoud vereist.
2 tot 6 maanden	Vul met verse benzine en voeg benzine stabilisator toe. Tap de vlotterbak van de carburateur af.
6 maanden of langer	Tap de brandstoftank en de vlotterbak van de carburateur af.

KORTE TERMIJN OPSLAG

• Laat de generator minimaal 30 minuten afkoelen voordat u hem opbergt.
• Als u op LPG werkt, draait u de propaantankklep volledig dicht en koppelt u de LPG/propaanslang los van de generator en de propaantank.
• Plaats alle beschermkappen terug op het bedieningspaneel van de generator.
• Veeg de generator af met een vochtige doek. Verwijder eventueel vuil uit de luchtinlaten onder het bedieningspaneel en de koelopeningen van de uitlaatdemper.
• Bewaar de generator in een goed geventileerde, droge ruimte uit de buurt van vonken, open vuur, waakvlammen, hitte en andere ontstekingsbronnen, zoals ruimtes met een vonken producerende elektromotor of waar elektrisch gereedschap wordt gebruikt.
• Bewaar de generator, benzine of propaantanks niet in de buurt van ovens, boilers of andere apparaten die warmte produceren of automatische ontsteking hebben.
• Met de motor en het uitlaatsysteem koel en alle oppervlakken droog, bedekt u de generator om stof buiten te houden. Gebruik geen plastic zeil als stofhoes. Niet-poreuze materialen houden vocht vast en bevorderen roest en corrosie.

LANGE TERMIJN OPSLAG

Zelfs goed gestabiliseerde brandstof kan resten achterlaten en corrosie veroorzaken als deze lange tijd blijft staan. Als u de generator twee tot zes maanden opslaat, tap dan de vlotterbak af om gom- en vernisvorming in de carburateur te voorkomen.

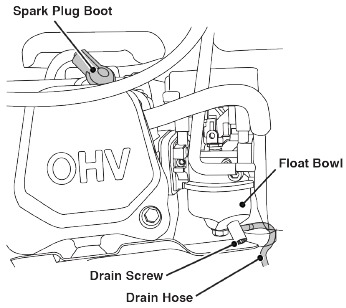

DE VLOTTERBAK AFLATEN

1. Verwijder de onderhoudskap van de motor.
2. Zoek de afvoerslang die uit de onderkant van de vlotterbak van de carburateur komt.

3. Plaats het losse uiteinde van de slang buiten de generator in een goedgekeurde benzinecontainer om de afgetapte brandstof op te vangen.
4. Draai de aftapschroef van de vlotterbak los en laat de brandstof weglopen. Draai de aftapschroef van de vlotterbak vast.
5. Leid de afvoerslang tussen het luchtfilterhuis en de onderhoudskap van de motor. Installeer de onderhoudskap van de motor.

DE BRANDSTOFTANK AFLATEN

Als u de generator langer dan zes maanden opslaat, tap dan de brandstoftank af om brandstofscheiding, -verslechtering en afzettingen in het brandstofsysteem te voorkomen.

1. Draai de brandstoftankdop los. Verwijder het brandstoffilterscherm door het iets samen te drukken terwijl u het uit de tank verwijdert.
2. Gebruik een in de handel verkrijgbare handpomp voor benzine (niet meegeleverd) om de benzine uit de brandstoftank in een goedgekeurde benzinecontainer te hevelen. Gebruik GEEN elektrische pomp.
3. Installeer het brandstoffilterscherm en de brandstoftankdop opnieuw.
4. Start de generator en laat hem draaien tot de motor van de generator stopt.
5. Zet de RUN/STOP-schakelaar in de OFF-stand.
6. Verwijder de bougie.
7. Doe een theelepel motorolie in de cilinder en trek aan de terugslaghendel tot er weerstand wordt gevoeld. In deze stand komt de zuiger omhoog in zijn compressieslag en zijn beide kleppen gesloten. Het opslaan van de motor in deze positie helpt interne corrosie te voorkomen. Laat de terugslaghendel voorzichtig terugkeren.
8. Installeer de bougie opnieuw. Laat de bougiedop losgekoppeld om onbedoeld starten te voorkomen.
9. Installeer de onderhoudskap van de motor.

KLEPSPPELLING

LET OP
Het controleren en afstellen van de klepspeling moet gebeuren wanneer de motor koud is.

1. Verwijder het tuimelaardeksel en verwijder voorzichtig de pakking. Als de pakking gescheurd of beschadigd is, moet deze worden vervangen.
2. Verwijder de bougie zodat de motor gemakkelijker kan worden rondgedraaid.
3. Draai de motor naar het bovenste dode punt (BDP) door langzaam aan de trekstarter te trekken. Kijkend door het bougiegat moet de zuiger zich bovenaan bevinden (beide kleppen zijn gesloten).
4. Beide tuimelaars moeten los zitten op BDP tijdens de compressieslag. Als dit niet het geval is, draai de motor dan 360°.
5. Steek een voelermaat tussen de tuimelaar en de klepsteel om de klepspeling te meten.


	Inlaatklep	Uitlaatklep
Klepspeling	0,0031 – 0,0047 inch (0,08 – 0,12 mm)	0,0051 – 0,0067 inch (0,13 – 0,17 mm)
Koppel	8-12 N•m	8-12 N•m

6. Indien een afstelling nodig is, houdt u het tuimelaarspunt vast en draait u de afstelmoer van het punt los.
7. Draai het tuimelaarspunt om de gespecificeerde speling te verkrijgen. Houd het tuimelaarspunt vast en draai de afstelmoer van het punt weer vast tot het gespecificeerde koppel.
   Koppel: 106 inch-pond (12 N•m)
8. Voer deze procedure uit voor de andere klep.
9. Installeer de pakking, het tuimelaardeksel en de bougie.

PROBLEMEN OPLOSSEN

PROBLEEM	MOGELIJKE OORZAAK	CORRECTIE
Motor start niet	Brandstof op.	Tank bij.
	Slechte brandstof, generator opgeslagen zonder behandeling of aftappen van benzine, of bijgetankt met slechte benzine.	Tap de brandstoftank af. Tank bij met verse benzine.
	Vervuild luchtfilter.	Reinig het luchtfilter.
	Laag motoroliepeil heeft de generator gestopt.	Controleer het motoroliepeil. Voeg motorolie toe als het peil laag is.
	Bougie nat van brandstof (verdronken motor).	Wacht vijf minuten. Zet de Run/Stop-schakelaar in de OFF (UIT) stand. Trek de terugslaghendel snel meerdere keren aan. Als de generator niet start, verwijder dan de bougie en droog deze.
	Bougie defect, vervuild of verkeerd afgesteld.	Stel de bougie af of vervang deze. Installeer opnieuw.
	Storing in het brandstofsysteem, defecte brandstofpomp, ontstekingsstoring, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
	Choke gedeeltelijk open of gesloten.	Open of sluit de choke volledig.
	CO-sensor verwijderd of aangepast	Terugzetten naar de oorspronkelijke configuratie
	CO-sensor geactiveerd of systeemfout opgetreden	Generator verplaatsen/ Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor start, maar valt dan uit	Brandstof op.	Tank bij.
	Onjuist motoroliepeil.	Controleer het motoroliepeil.
	Vervuild luchtfilter.	Reinig het luchtfilter.
	Vervuilde brandstof.	Tap de brandstoftank af. Tank bij met verse benzine.
	Defecte schakelaar voor laag oliepeil.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor heeft te weinig vermogen	Luchtfilter verstopt.	Reinig of vervang het luchtfilter.
	Slechte brandstof, generator opgeslagen zonder behandeling of aftappen van benzine, of bijgetankt met slechte benzine.	Tap de brandstoftank af. Tank bij met verse benzine.
	Storing in het brandstofsysteem, defecte brandstofpomp, ontstekingsstoring, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor loopt onregelmatig of hapert wanneer er belasting wordt toegepast	Vervuild luchtfilter.	Reinig het luchtfilter.
	Generator overbelast.	Koppel een aantal apparaten los.
	Defect elektrisch gereedschap of apparaat.	Vervang of repareer het gereedschap of apparaat. Stop en start de motor opnieuw.
	Storing in het brandstofsysteem, defecte brandstofpomp, ontstekingsstoring, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Geen stroom bij AC-stopcontacten	AC-stroomonderbreker is geactiveerd.	Controleer de AC-belasting en reset de stroomonderbreker(s).
	Defect elektrisch gereedschap of apparaat.	Vervang of repareer het gereedschap of apparaat. Stop en start de motor opnieuw.
	Defecte generator.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Rijp op de propaantank of -regelaar	Als de temperatuur van de propaantank onder het dauwpunt daalt, kan condensatie op de tank veranderen in rijp of ijs. Dit komt meestal voor in vochtige omstandigheden.	Mits alle apparatuur voor de behandeling van propaanbrandstof normaal functioneert, is er geen correctie nodig.
	De propaantank is niet uitgerust met een Overfilling Prevention Device (OPD).	Als u vermoedt dat uw propaanbrandstoftank niet is uitgerust met een OPD-apparaat, stop dan onmiddellijk de werking en vervang de propaanbrandstoftank door een propaantank die is uitgerust met een OPD.
	Propaanbrandstoftank is overvuld.	Als u vermoedt dat uw propaanbrandstoftank overvuld is, stop dan onmiddellijk de werking en breng de propaanbrandstoftank terug naar de plaats van aankoop of hervulling.
Propaangeur	Brandstofregelaar of brandstofslang en fittingen niet goed afgesloten.	Controleer met een zeepoplossing elke aansluiting en draai deze zo nodig vast.
	Propaanbrandstofregelaarventilatie actief.	De propaanbrandstofregelaar is uitgerust met een ontluchting die een kleine hoeveelheid propaanbrandstofdamp uit de regelaar laat ontsnappen wanneer de propaantankklep wordt geopend. Dit kan normaal zijn, mits de propaanventilatie kortstondig is. Als u vermoedt dat dit abnormaal is, stop dan onmiddellijk het gebruik en laat de propaanregelaar inspecteren door een gekwalificeerde technicus.
	Residuele brandstof uit de carburateur die na gebruik wordt verspreid.	Normaal, geen correctie nodig.
Slechte prestaties of motor slaat af op propaan	Propaanbrandstofleiding geknikt of bekneld.	Inspecteer de propaanbrandstofleiding en verwijder knikken of andere obstakels.
	Brandstofkeuzeklep niet goed gepositioneerd.	Draai de brandstofklep volledig totdat de aanwijzer direct in lijn is met de gewenste brandstof.
	Benzine niet uit de carburateur verwijderd voordat overgeschakeld wordt op propaan.	Sluit de propaantankklep. Zet de brandstofkeuzeschakelaar op gas. Start de motor en laat de motor draaien totdat de benzine in de carburateur is verbruikt. Begin met de propaanstartprocedure.

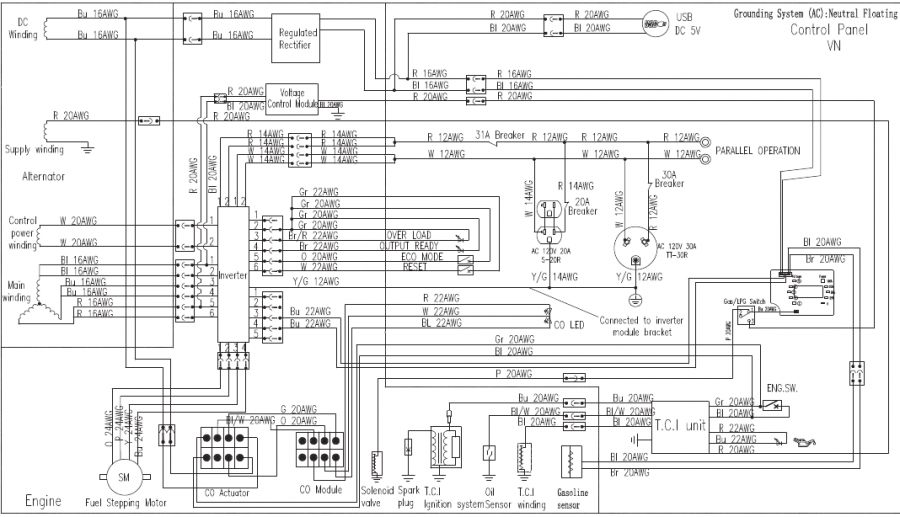

SCHEMATISCHE WEERGAVEN

Als u vragen heeft of hulp nodig heeft, kunt u de klantenservice bellen op 855-944-3571.

Referenties

• http://www.p65warnings.ca.gov
• Garantie registratie | Westinghouse Outdoor Equipment

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Westinghouse iGen4500DFcv - Handleiding invertergenerator

Beschikbare talen
