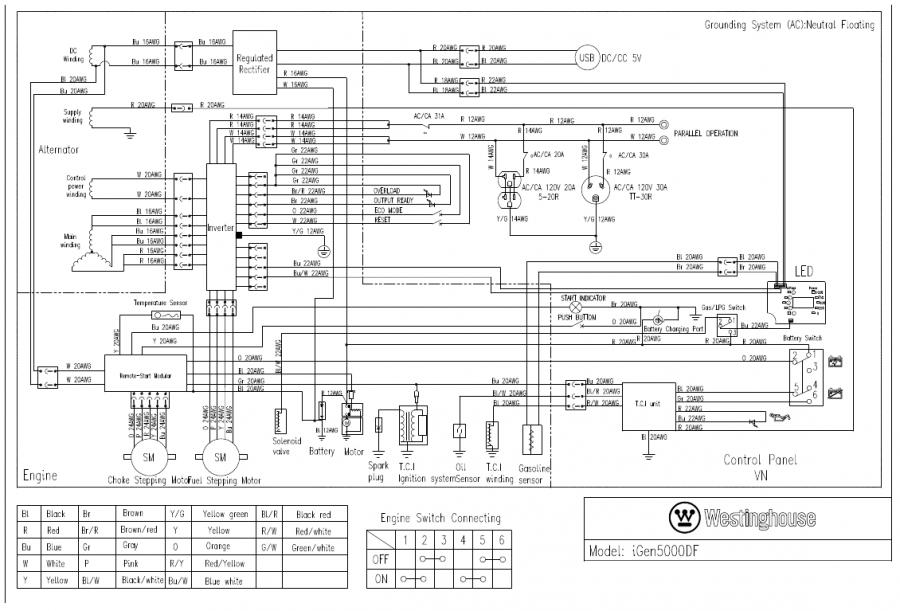

9 SCHEMA'S
10 Referenties
11 Download handleiding
12 In andere talen

INLEIDING

Het bedienen, onderhouden en servicen van deze apparatuur kan u blootstellen aan chemicaliën, waaronder uitlaatgassen van de motor, koolmonoxide, ftalaten en lood, waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken. Om blootstelling te minimaliseren, vermijd het inademen van uitlaatgassen en draag handschoenen of was uw handen regelmatig bij het onderhouden van deze apparatuur. Ga voor meer informatie naar www.P65warnings.ca.gov.

Lees deze handleiding voordat u dit product gebruikt of onderhoudt. Het niet opvolgen van de instructies en veiligheidsvoorschriften in deze handleiding kan leiden tot ernstig letsel of de dood.

PRODUCTREGISTRATIE
Voor een probleemloze garantiedekking is het belangrijk om uw Westinghouse product te registreren. U kunt zich registreren door:

Het invullen en opsturen van de productregistratiekaart die in de doos is meegeleverd.
Uw product online registreren op: wpowereq.com/pages/warranty-registration.
De bovenstaande QR-code scannen met uw smartphonecamera om naar de mobiele registratielink te worden geleid.

Voor uw administratie
Aankoopdatum:
Modelnummer:
Serienummer:
Plaats van aankoop:
De volgende productinformatie sturen naar: Westinghouse Outdoor Power Warranty registration 777 Manor Park Drive Columbus, OH 43228

Bewaar uw aankoopbewijs voor een probleemloze garantiedekking.

SPECIFICATIES

120V	AC-spanning
3900W	Vermogen (werkend) benzine
5000W	Vermogen (piek) benzine
3500W	Vermogen (werkend) propaan
4500W	Vermogen (piek) propaan
32.5A/29.2A	AC-stroom benzine/propaan
5	DC-spanning
Two 2.1	DC-stroom
60 Hz	Frequentie
Single	Fase
3,600	RPM
1.0	Vermogensfactor
F	Isolatieklasse
104°F (40°C)	Maximale omgevingstemperatuur
Loodvrije benzine (87–93 octaangetal) Gebruik geen E15- of E85-brandstof in dit product.	Brandstoftype
3.4 gallons (12.8 liter)	Brandstofcapaciteit
0.63 quarts (0.6 liter)	Oliecapaciteit
SAE 10W-30	Olietype
F7RTC	Bougie
0.024 – 0.032 in. (0.6 – 0.8 mm)	Bougieafstand
0.0031 – 0.0047 in. (0.08 – 0.12 mm)	Klepspeling inlaat
0.005 – 0.007 in. (0.13 – 0.17 mm)	Klepspeling uitlaat
AC-aardingssysteem	Neutraal zwevend

LET OP
Dit product is ontworpen en beoordeeld voor continu gebruik bij omgevingstemperaturen tussen 23°F (– 5°C) en 104°F (40°C). Indien nodig kan dit product korte tijd worden gebruikt bij extreem warme of extreem koude temperaturen. Als het product tijdens opslag wordt blootgesteld aan extreme temperaturen, moet het vóór gebruik weer binnen het optimale temperatuurbereik worden gebracht. Dit product moet altijd buiten worden gebruikt in een goed geventileerde ruimte en ver verwijderd van deuren, ramen en andere ventilatieopeningen. Het maximale wattage en de maximale stroom zijn afhankelijk van en worden beperkt door factoren zoals de BTU-inhoud van de brandstof, de omgevingstemperatuur, de hoogte, de motorconditie enz. Het maximale vermogen neemt af met ongeveer 3,5% per 1000 voet boven zeeniveau en neemt ook af met ongeveer 1% per 10°F (6°C) boven 60°F (16°C) omgevingstemperatuur.

LET OP
Het effect van de hoogte op het vermogen zal groter zijn als er geen carburateurmodificatie wordt uitgevoerd. Een afname van het motorvermogen zal de vermogensafgifte van de generator verminderen. Neem contact op met ons serviceteam om hoogtekits te bestellen.

LET OP
LEES DIT AUB VOORDAT U DIT PRODUCT OM WELKE REDEN DAN OOK RETOURNEERT.
Als u een vraag heeft of een probleem ervaart met uw Westinghouse aankoop, bel ons dan op 1-855-944-3571 om met een medewerker te spreken.
BEWAAR DEZE HANDLEIDING VOOR TOEKOMSTIG GEBRUIK.

VRAGEN?
E-mail ons op service@wpowereq.com of bel 1-855-944-3571

VEILIGHEID

VEILIGHEIDSDEFINITIES
De woorden GEVAAR, WAARSCHUWING, VOORZICHTIG en MEDEDELING worden in deze handleiding gebruikt om belangrijke informatie te benadrukken. Zorg ervoor dat de betekenis van deze veiligheidsinformatie bekend is bij iedereen die de generator bedient, onderhoud eraan uitvoert of zich in de buurt ervan bevindt.
Dit veiligheidswaarschuwingssymbool staat bij de meeste veiligheidsverklaringen. Het betekent opletten, wees alert, uw veiligheid is in het geding! Lees en volg de boodschap die volgt op het veiligheidswaarschuwingssymbool.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.
MEDEDELING
Geeft een situatie aan die schade kan veroorzaken aan de generator, persoonlijke eigendommen en/of het milieu, of ervoor kan zorgen dat de apparatuur niet goed werkt.
OPMERKING: Geeft een procedure, praktijk of voorwaarde aan die moet worden gevolgd om de generator te laten functioneren zoals bedoeld.

VEILIGHEIDSSYMBOLEN
Volg alle veiligheidsinformatie in deze gebruikershandleiding en de informatie op de productetikettering.

SYMBOOL	BESCHRIJVING
	Veiligheidswaarschuwingssymbool
	Brandgevaar
	Gevaar voor elektrische schokken
	Gevaar voor brandwonden. Raak geen hete oppervlakken aan.
	Gevaar voor verstikking
	Niet gebruiken in natte omstandigheden
	Lees de instructies van de fabrikant
	Houd een veilige afstand
	Aarde. Raadpleeg een elektricien om de aardingsvereisten te bepalen voor gebruik.
	Koolmonoxide

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

De uitlaatgassen van de generator bevatten hoge concentraties koolmonoxide (CO), een onzichtbaar, geurloos en extreem giftig gas. Als u uitlaatgassen ruikt, ademt u koolmonoxide in. Maar zelfs als u geen uitlaatgassen ruikt, kunt u CO inademen.
Gebruik generatoren ALLEEN buitenshuis, in een goed geventileerde ruimte. Gebruik generatoren NOOIT binnenshuis, dit KAN U BINNEN ENKELE MINUTEN DODEN.

Correct gebruik – Gebruik generatoren alleen buitenshuis en benedenwinds, ver van ramen, deuren en ventilatieopeningen. Leid de uitlaatgassen altijd weg van bewoonde ruimtes. Installeer altijd koolmonoxidemelders op batterijen of koolmonoxidemelders met batterijback-up in woonruimtes. Zie afbeelding 1.
1. Uitlaat (CO)
2. Alleen BUITEN gebruiken en VER WEG van ramen, deuren en ventilatieopeningen
3. CO-melders in woonruimtes

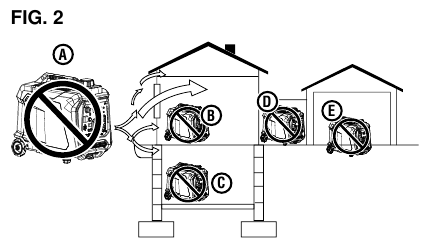

Onjuist gebruik – Gebruik NOOIT een generator in uw huis, garage, kelder, zolder, kruipruimte of een andere volledig of gedeeltelijk afgesloten ruimte. In dergelijke ruimtes kunnen gevaarlijke concentraties koolmonoxide zich ophopen. Een open deur of een draaiende ventilator ZORGT NIET voor voldoende ventilatie. Zie afbeelding 2.
1. Uitlaat (CO)
2. Woonruimte
3. Kelder Kruipruimte
4. Entree/Veranda/Bijkeuken
5. Garage

Als u zich duizelig, zwak of ziek begint te voelen tijdens het gebruik van de generator, ga dan onmiddellijk naar de frisse lucht. Neem contact op met een arts. U lijdt mogelijk aan koolmonoxidevergiftiging.

Brand- en elektrocutiegevaar. Sluit niet aan op het elektrische systeem van een gebouw, tenzij de generator en een omschakelaar correct zijn geïnstalleerd en de elektrische output is geverifieerd door een gekwalificeerde elektricien. De aansluiting moet de generatorstroom isoleren van de netstroom en moet voldoen aan alle toepasselijke wetten en elektrische voorschriften. Het niet correct isoleren van de generatorstroom kan materiële schade veroorzaken en een gevaarlijke terugvoeding van elektriciteit creëren die werknemers van het energiebedrijf kan doden of ernstig verwonden.

Elektrocutiegevaar. Gebruik de generator NOOIT op een natte of vochtige plaats. Stel de generator NOOIT bloot aan regen, sneeuw, waterspray of stilstaand water tijdens gebruik. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken.

Maak uzelf vertrouwd met alle instructies, veiligheidswaarschuwingen, afbeeldingen en specificaties die bij dit product zijn geleverd. Het niet opvolgen van de instructies van de fabrikant kan leiden tot elektrische schokken, brand en/of koolmonoxidevergiftiging die kunnen leiden tot de dood of ernstig letsel.
LET OP
Installeer koolmonoxidemelders op batterijen of stekker-koolmonoxidemelders met batterijback-up in woonruimtes.

Dit product mag ALLEEN buitenshuis worden gebruikt.
Gebruik NOOIT een generator in uw huis, garage, kelder, zolder, kruipruimte of een andere volledig of gedeeltelijk afgesloten ruimte. In dergelijke ruimtes kunnen gevaarlijke hoeveelheden koolmonoxide zich ophopen. Koolmonoxide (CO), een onzichtbaar, geurloos en uiterst giftig gas, KAN U BINNEN ENKELE MINUTEN DODEN.
Alleen BUITEN gebruiken en ver van ramen, deuren en ventilatieopeningen, zoals aanbevolen door de US Department of Health and Human Services Centers for Disease Control and Prevention. Uw specifieke huis- en/of windomstandigheden kunnen een grotere afstand vereisen.
De National Electrical Code vereist het gebruik van een overdrachtsschakelaar of andere geschikte overdrachtsapparatuur wanneer een draagbare generator is aangesloten op het elektrische systeem van een gebouw. Overdrachtsschakelaars isoleren het generatorvermogen van het nutsvermogen en voorkomen terugvoeding van elektrische energie in het nutsbedrijf.
LET OP: Een overdrachtsschakelaar moet worden geïnstalleerd door een gekwalificeerde elektricien in overeenstemming met de toepasselijke elektrische codes. In sommige rechtsgebieden kan het nodig zijn dat de installatie wordt geïnspecteerd door lokale autoriteiten. Bewaar alle relevante installatie-, inspectie- en onderhoudsinformatie.
Gebruik de generator nooit om medische ondersteuningsapparatuur van stroom te voorzien.
Stel de generator tijdens gebruik nooit bloot aan regen, sneeuw, waterspray of stilstaand water. Bewaar en gebruik het apparaat op een droge of overdekte (maar niet afgesloten) locatie.

Laat kinderen of ongetrainde personen de generator niet bedienen.
Houd kinderen, omstanders en huisdieren op minimaal 3 meter afstand van een draaiende generator.
Houd een veilige afstand aan. Houd tijdens het gebruik en de opslag een afstand van minimaal 1,5 meter aan alle kanten van de generator, inclusief aan de bovenkant. Schakel het apparaat uit en laat het minimaal 30 minuten afkoelen voordat u het opbergt. De hitte die door de geluiddemper en uitlaatgassen wordt gegenereerd, kan heet genoeg zijn om ernstige brandwonden te veroorzaken en/of brandbare voorwerpen te ontsteken.
Gebruik het apparaat niet in ruimtes waar brandbare of gevaarlijke materialen worden opgeslagen, waaronder benzine- en aardgasvulstations.
Gebruik de generator niet blootsvoets, met natte handen of voeten, terwijl u in het water staat of in natte omstandigheden.
Gebruik dit apparaat niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen.
Brandgevaar. Raak geen hete oppervlakken aan.
Raak de geluiddemper of motor niet aan. Ze zijn erg HEET en veroorzaken ernstige brandwonden. Plaats geen lichaamsdelen of brandbare of ontvlambare materialen in het directe pad van de uitlaat.
Houd handen, vingers, voeten en andere lichaamsdelen uit de buurt van alle bewegende delen van de generator.
Sluit geen versleten of beschadigde elektrische snoeren aan op de generator. Raak NOOIT gerafelde of blootliggende draden aan.
Gebruik de generator niet op een helling. Het apparaat moet altijd op een vlakke, stabiele ondergrond worden geplaatst.
Controleer de fysieke toestand van het product vóór elk gebruik. Zoek naar losse bouten, vloeistoflekken en andere tekenen van slijtage. Vervang alle beschadigde items. Neem contact op met onze klantenservice voor vervangende onderdelen of assistentie.
Voor optimale prestaties gebruikt u de generator bij temperaturen tussen -5 °C (23 °F) en 40 °C (104 °F) met een maximale relatieve luchtvochtigheid van 90%.
Controleer voor het starten van de generator alle vloeistoffen (olie en benzine).
Verwijder de oliepeilstok of de brandstofdop niet als de generator draait.

Draai de oliepeilstok stevig vast na het toevoegen van olie en de brandstofdop na het toevoegen van benzine.
Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep. Langdurig huidcontact met benzine of motorolie kan ernstige huidirritatie en andere nadelige reacties veroorzaken.
Generatoren trillen en stuiteren tijdens normaal bedrijf. Controleer de generator en alle snoeren die erop zijn aangesloten op eventuele schade die het gevolg kan zijn van de trillingen. Vervang of repareer beschadigde items indien nodig. Gebruik de generator of items die tekenen van schade vertonen niet.
Alle elektrische gereedschappen en apparaten die door deze generator worden aangedreven, moeten correct worden geaard door middel van een derde draad of dubbel geïsoleerd zijn.
Koppel de bougiestekker los, tap de brandstoftank leeg en zet het apparaat goed vast voordat u de generator transporteert.
Er kan brandstof of olie uit de generator lekken tijdens het transport. Plaats een handdoek, plastic vel of absorberend kussen onder het apparaat om uw voertuig te beschermen.
Volg de instructies in het hoofdstuk Onderhoud van deze handleiding om de levensduur van dit product te verlengen.
Vervang beschadigde of versleten onderdelen door aanbevolen of gelijkwaardige vervangende onderdelen. Het gebruik van een onjuist of incompatibel onderdeel kan een gevaar opleveren dat kan leiden tot ernstig persoonlijk letsel.
Verwijder altijd gereedschap of andere serviceapparatuur die tijdens het onderhoud is gebruikt van de generator voordat u deze gebruikt.

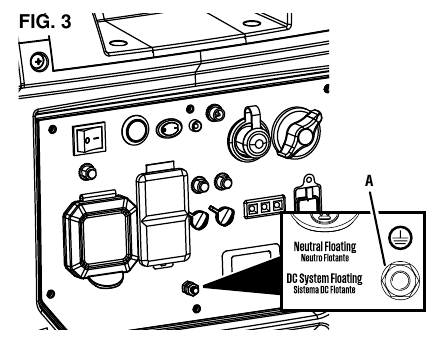

AARDING
Zie afbeelding 3.
AARDING

Aardklem

Risico op elektrische schokken. Het niet correct aarden van de generator kan leiden tot elektrische schokken.
LET OP
Gebruik alleen geaarde verlengsnoeren, gereedschappen en apparaten met 3 pinnen, of dubbel geïsoleerde gereedschappen en apparaten.
De generator heeft een zwevend nulpunt. De aardklem van de generator is verbonden met het frame van de generator, de metalen niet-stroomvoerende delen van de generator en de aardklemmen van elk stopcontact. De generator (statorwikkeling) is geïsoleerd van het frame en van de aardpen van het AC-stopcontact. Elektrische apparaten die een geaarde stopcontactpinaansluiting vereisen, werken mogelijk niet correct.
Als deze generator alleen wordt gebruikt met apparatuur met snoer en stekker die is aangesloten op de stopcontacten die op de generator zijn gemonteerd, vereist de National Electric Code niet dat het apparaat wordt geaard. Andere methoden om de generator te gebruiken, kunnen echter aarding vereisen om het risico op schokken of elektrocutie te verminderen.
Raadpleeg voordat u de aardklem gebruikt een gekwalificeerde elektricien, elektrische inspecteur of lokaal bureau met jurisdictie voor lokale codes of verordeningen die van toepassing zijn op het beoogde gebruik van de generator.

VEILIGHEIDSMAATREGELEN VOOR BENZINE EN BENZINEDAMP

Brand- en explosiegevaar. Benzine is zeer explosief en ontvlambaar en kan ernstige brandwonden of de dood veroorzaken.

Brand- en brandwondengevaar. Maak de brandstofdop NOOIT los of verwijder deze terwijl de generator draait. Schakel het apparaat uit en laat het minimaal vijf minuten afkoelen voordat u benzine toevoegt. Draai de brandstofdop langzaam los.

In geval van een brand in benzine, probeer de vlam niet te blussen, tenzij de motor-/brandstofregelschakelaar in de OFF -stand staat. Het introduceren van een blusapparaat in een generator met een open brandstofschakelaar kan een explosiegevaar opleveren.

Brandgevaar. Benzine is licht ontvlambaar. Voorzichtig behandelen.
Gebruik benzine nooit als schoonmaakmiddel.
Benzine is een huidirriterend middel en moet onmiddellijk worden verwijderd als het in contact komt met de huid.
Bewaar benzine niet in de buurt van ovens, boilers of andere apparaten die warmte produceren of automatische ontstekingen hebben.
Houd benzine uit de buurt van vonken, open vuur, controlelampjes, warmte en andere ontstekingsbronnen.
Bewaar alle containers met benzine in een goed geventileerde ruimte, uit de buurt van brandbare stoffen of ontstekingsbronnen.
Bewaar benzine ALTIJD in een container die is goedgekeurd voor benzine. Niet-goedgekeurde containers kunnen breken of verslechteren, waardoor benzine of benzinedampen kunnen ontsnappen, wat een ernstig gevaar kan opleveren.
Benzine heeft een kenmerkende geur, dit helpt om mogelijke lekken snel op te sporen.
Benzinedampen kunnen een brand veroorzaken als ze worden ontstoken.
Niet roken bij het hanteren van brandstof, het toevoegen van brandstof aan de generator of het legen van de benzinetank.
Draag een veiligheidsbril tijdens het tanken.
Voordat u brandstof aan de generator toevoegt, schakelt u het apparaat uit en laat u het minimaal vijf minuten afkoelen. Verplaats het apparaat indien nodig naar een vlakke ondergrond.
Verwijder de brandstoftankdop niet als de generator draait.
Draai de brandstofdop langzaam los om de druk veilig te ontlasten, te voorkomen dat benzine rond de dop ontsnapt en om te voorkomen dat de hitte van de geluiddemper brandstofdampen ontsteekt.
Vul de benzinetank van de generator NOOIT verder dan de maximale vulring op het brandstoffilter. Door het benzineniveau op of onder de vulring te houden, is er ruimte voor brandstofuitzetting. Het overvullen van de brandstoftank kan leiden tot een plotselinge overloop van benzine en ertoe leiden dat gemorste benzine in contact komt met HETE oppervlakken.
Gemorste brandstof kan ontbranden. Veeg gemorste vloeistoffen onmiddellijk op en laat het gebied drogen voordat u de generator gebruikt. Probeer NOOIT gemorste brandstof weg te branden. l Draai de brandstofdop stevig vast na het toevoegen van benzine.
Dek de brandstofdop niet af terwijl de generator in werking is. Het afdekken van de dop kan ervoor zorgen dat de motor uitvalt of het product beschadigt.
Tap de brandstof af voordat u het apparaat opbergt. Bewaar het apparaat en de brandstof afzonderlijk in goed geventileerde ruimtes, uit de buurt van vonken, open vuur, controlelampjes, warmte en andere ontstekingsbronnen.
Schakel het apparaat uit en laat het minimaal 30 minuten afkoelen voordat u de brandstof aftapt.

VLOEIBAAR PETROLEUMGAS (LPG/PROPAAN)

Brand- en explosiegevaar. Gebruik nooit een gascontainer, LPG/propaanslang, propaanfles of ander brandstofartikel dat beschadigd lijkt te zijn. Als er tijdens het gebruik van de generator een sterke propaangeur hangt, sluit dan onmiddellijk de propaanfles volledig af. Zodra het propaan is afgesloten, gebruikt u zeepsop om te controleren op lekken op de slang en aansluitingen op de tankklep en de generator. Rook niet en steek geen sigaret op en controleer niet op lekken met behulp van een open vlambron zoals een lucifer of aansteker. Als er een lek wordt gevonden, neem dan contact op met een gekwalificeerde technicus om het LPG/propaansysteem te inspecteren en te repareren voordat u de generator gebruikt.

Brand- en explosiegevaar. Gebruik alleen goedgekeurde propaanflessen met een Overfilling Prevention Device (OPD)-klep. Houd de tank altijd in verticale positie met de klep aan de bovenkant en geplaatst op grondniveau op een vlakke ondergrond. Zorg ervoor dat tanks zich niet in de buurt van een warmtebron bevinden. Draai tijdens transport en opslag de propaanflesklep in de volledig gesloten positie en koppel de tank los. Zorg ervoor dat u de generatorinlaat en tankuitlaat altijd afdekt met beschermende plastic doppen.

LPG/propaan is licht ontvlambaar en explosief.
Probeer in geval van een LPG/propaanbrand de vlam NIET te doven als de brandstofklep in de gasstand staat. Het introduceren van een blusser op een generator met een open brandstofklep kan een explosiegevaar opleveren.
LPG/propaan kan zich op lage plaatsen nestelen omdat het zwaarder is dan lucht.
LPG/propaan heeft een kenmerkende geur die is toegevoegd om potentiële lekken te helpen detecteren. Als er een geur is, gebruik de motor NIET.
Houd een propaanfles altijd in een rechtopstaande positie.
Zorg er bij het verwisselen van propaanflessen voor dat de tankklep van hetzelfde type is.
LPG/propaan zal de huid verbranden. Vermijd te allen tijde contact met de huid.
Houd de propaanfles uit de buurt van de generatoruitlaat.
Grote (500 – 1.000 gallon) propaanflessen vereisen een erkende loodgieter om de brandstofleiding naar de generator te installeren en de losse regelaar wordt niet gebruikt (de regelaar die aan de brandstoftank is bevestigd). De druk, gemeten bij de regelaar die op de generator is gemonteerd, moet 7 inch tot 14 inch waterkolom zijn. Een erkende loodgieter moet ervoor zorgen dat de druk correct is of indien nodig een step-down regelaar installeren. l Zorg ervoor dat de generator en de propaanfles op een vlakke ondergrond staan voordat u ze bedient.
Als er een propaangeur is, start het apparaat dan niet, omdat er mogelijk een lek is. Plaats nooit een propaanfles in de buurt van de motoruitlaat.
Zorg er tijdens het transport voor dat de propaanfles en de LPG/propaanslang niet aan de generator zijn bevestigd.
Bewaar de propaanfles uit de buurt van vonken, open vuur, waakvlammen, hitte en andere ontstekingsbronnen.
Bewaar de propaanfles niet in de buurt van ovens, boilers of andere apparaten die warmte produceren of automatische ontsteking hebben.

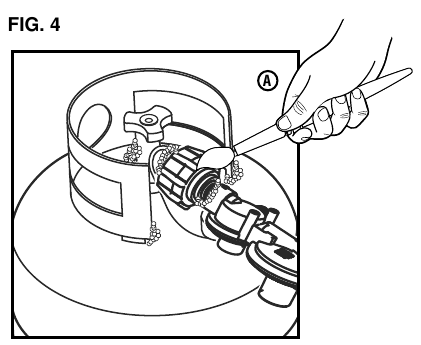

LEKTESTEN
Zie Figuur 4.

Lektest met zeepsop (propaan)

LET OP
Aansluitingen op de slang en de propaaninlaat zijn in de fabriek getest om er zeker van te zijn dat er geen gaslekken zijn. Door verzending en behandeling kunnen de verbindingen echter los zijn geraakt. We raden u aan altijd op lekken te testen voordat u de generator gebruikt.

Om te testen op LPG/propaanlekken:

Sluit de LPG/propaanslang aan op de propaaninlaat van de generator en op de flesklep.
Open de flesklep. Als u een ruisend geluid hoort, sluit dan onmiddellijk de flesklep. Dit geluid duidt op een aanzienlijk lek bij de aansluiting. Vervang de cilinder of laat deze repareren.
Borstel de inlaat, slangaansluitingen en LP-gasfles met een zeepoplossing gemaakt van een 20/80 mengsel van milde zeep en water.
Als er bellen beginnen te groeien, is er een lek.
- Als het lek zich bij de inlaat bevindt, neem dan contact op met de klantenservice. GEBRUIK DE GENERATOR NIET.
- Als het lek zich bij de slangaansluitingen bevindt, installeer de slang dan veilig opnieuw en voer de controle opnieuw uit. Als de lekken aanhouden, GEBRUIK DE GENERATOR NIET.
- Als het lek zich bij de cilinder bevindt, gebruik of verplaats de cilinder dan niet. Neem contact op met de brandweer of de gasleverancier.

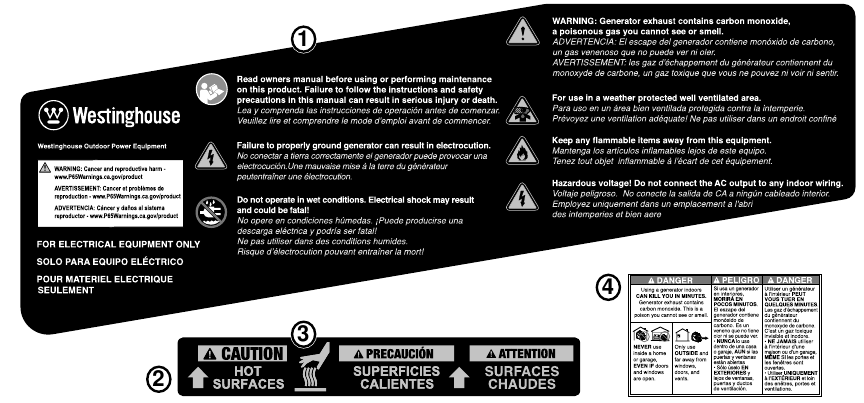

VEILIGHEIDSETIKETTEN EN STICKERS
De volgende informatie staat op de etiketten en stickers van uw generator.

Veiligheidssymbolen
Uitlaatrichting
Richt de uitlaat weg van lichaamsdelen en ontvlambare of brandbare materialen.
Heet oppervlak
Niet aanraken.
Koolmonoxide
- Het gebruik van een generator binnenshuis KAN U BINNEN ENKELE MINUTEN DODEN. Generatoruitlaat bevat koolmonoxide. Dit is een vergif dat u niet kunt zien of ruiken.
- NOOIT binnenshuis gebruiken in een huis of garage, ZELFS NIET ALS deuren en ramen open staan.
Specificaties

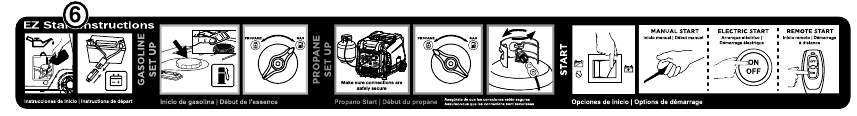

EZ Start-instructies
Startprocedures voor benzine of propaan.

ELEKTRISCH

GENERATORCAPACITEIT
LET OP Overbelast de generator niet. Overschrijding van de wattage-/ampèragecapaciteit van de generator kan de generator en/of aangesloten elektrische apparaten beschadigen.
Bekijk de Specificaties voor deze generator en noteer het lopende (continue) en piek (start) wattage. Over het algemeen geldt: hoe hoger het wattage, hoe meer apparaten tegelijkertijd van stroom kunnen worden voorzien. Er moet rekening worden gehouden met de totale stroombehoefte van alle aangesloten apparaten. De stroombehoefte staat vaak vermeld op het gegevenslabel of typeplaatje van een apparaat.

De stroombehoefte bepalen:

Kies de apparaten die u tegelijkertijd van stroom wilt voorzien.
Noteer en tel het lopende (continue) wattage van elk apparaat op. De generator moet continu dit wattage produceren om de apparaten draaiende te houden.
Noteer het piek (start) wattage voor elk apparaat. Dit is de tijdelijke stroomstoot die nodig is om elektromotoren in sommige gereedschappen en apparaten te starten.
Selecteer het apparaat met het hoogste piek (start) wattage. Tel het piek (start) wattage voor dat apparaat op bij het totale lopende (continue) wattage voor alle aangesloten apparaten om de totale piek wattagebehoefte voor de generator te bepalen.
OPMERKING: De totale piek wattagebehoefte gaat uit van intermitterend starten van apparaten. Pas de schatting aan als apparaten tegelijkertijd het piek wattage bereiken.

GENERATORVERMOGEN BEHEREN
Om de levensduur van de generator te verlengen, moet u voorzichtig zijn bij het toevoegen van elektrische belastingen. Koppel alle belastingen los voordat u de generator start. De veiligste manier om het generatorvermogen te beheren, is door belastingen opeenvolgend toe te voegen door het volgende te doen:

Verwijder alle belastingen en start de generator zoals later in deze handleiding wordt beschreven.
Sluit het grootste apparaat of toestel aan en start het. De stroombehoefte staat vaak vermeld op het gegevenslabel of typeplaatje van een apparaat.
Laat de generatoroutput stabiliseren. Zodra deze stabiel is, moet de motor soepel lopen en moet het apparaat naar behoren functioneren.
Sluit het volgende grootste apparaat of toestel aan en start het.
Laat de generatoroutput stabiliseren.
Herhaal dit proces voor elke extra belasting.

VERLENGKABELS

Verstikkingsgevaar. Verlengkabels die rechtstreeks de woning ingaan, vergroten het risico op koolmonoxidevergiftiging via openingen. Als een verlengkabel die rechtstreeks uw huis inloopt, wordt gebruikt om items binnenshuis van stroom te voorzien, bestaat er een risico op koolmonoxidevergiftiging voor mensen in huis. Gebruik altijd koolmonoxidemelders op batterijen die voldoen aan de huidige UL 2034-veiligheidsnormen wanneer u de generator gebruikt. Controleer regelmatig de batterij(en) van de detector.

Verstikkingsgevaar. Wanneer u de generator met verlengkabels gebruikt, zorg er dan voor dat de generator zich in een open buitenruimte bevindt, ver weg van bewoonde ruimtes, met de uitlaat van u af gericht.

Brand- en elektrocutiegevaar. Gebruik nooit versleten of beschadigde verlengkabels. Beschadigde of overbelaste verlengkabels kunnen oververhit raken, vonken en brand veroorzaken, wat kan leiden tot de dood of ernstig letsel.
Voordat u een AC-apparaat of stroomkabel op de generator aansluit:

Gebruik geaarde verlengkabels, gereedschappen en apparaten met 3 polen, of dubbel geïsoleerde gereedschappen en apparaten.
Zorg ervoor dat het gereedschap of apparaat in goede staat verkeert. Defecte apparaten of stroomkabels kunnen een risico op elektrische schokken veroorzaken.
Zorg ervoor dat de elektrische waarde van het gereedschap of apparaat het nominale vermogen van de generator of het gebruikte stopcontact niet overschrijdt.

LET OP
Overschrijd de capaciteit van het apparaat niet. Overbelasting van de wattage- en/of ampèragecapaciteit van de generator kan aangesloten apparaten en kritieke generatorcomponenten beschadigen.

FORMAAT VERLENGKABEL
Zorg ervoor dat uw verlengkabel de vereiste belasting kan dragen. Kabels die te klein zijn, kunnen een spanningsval veroorzaken waardoor de kabel oververhit kan raken of schade aan eigendommen kan veroorzaken. Raadpleeg de richtlijnen van de kabel fabrikant voor de juiste maat en lengte.

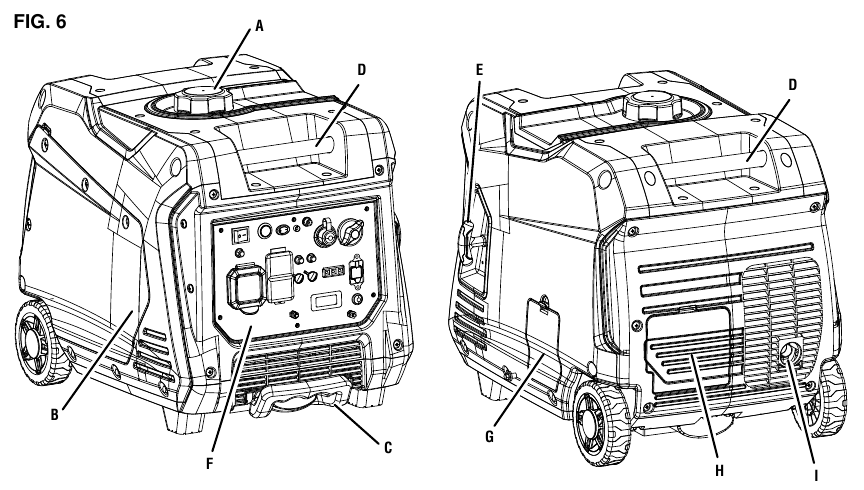

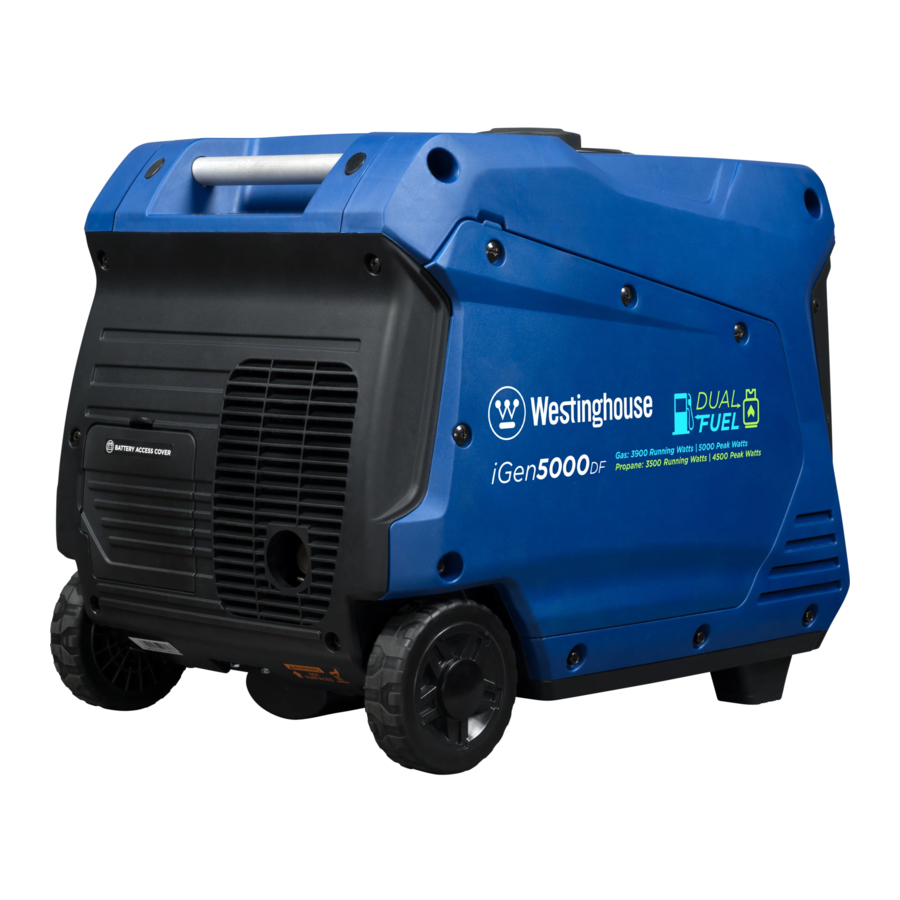

ONDERDELEN

Brandstofdop
Serviceklep motor
Uitschuifbare handgreep
Draaghandgrepen
Terugslaghandgreep
Bedieningspaneel
Olie toegangsklep
Accu toegangsklep
Geluiddemper/vonkenvanger

UW GENERATOR BEGRIJPEN
Zie afbeeldingen 6 - 7.
Om het risico op letsel en defecten aan het product te verminderen, dient u de informatie in deze gebruikershandleiding en de informatie op de productetikettering te lezen en te begrijpen.

120 VOLT AC STOPCONTACTEN
Dit apparaat heeft een 120V, 30A RV-stopcontact en een dubbel 120V, 20A-stopcontact dat geschikt is voor het voeden van verschillende apparaten, gereedschappen en uitrusting.

STROOMONDERBREKERS
De stroomonderbrekers beschermen apparaten en apparatuur die op de stopcontacten zijn aangesloten tegen elektrische overbelasting.

ECO-MODUSSCHAKELAAR
De eco-modus minimaliseert het brandstofverbruik en het geluid door het motortoerental aan te passen aan het minimum dat nodig is voor de huidige belasting.

BRANDSTOFSELECTIESCHAKELAAR
Draai de motor-/brandstofbedieningsschakelaar om de choke in te stellen en de brandstoftoevoer te starten of te stoppen.

MOTORSERVICEPANEEL
Draai aan de vergrendelingsknop om te ontgrendelen en verwijder de klep om de olie, de bougie en het luchtfilter te onderhouden.

AARDKLEM BRANDSTOFTANK
De generator heeft een brandstoftank met een inhoud van 3,4 gallon.
De aardklem wordt gebruikt om de generator extern te aarden.

LED-DATACENTER
Geeft de resterende looptijd (F), het vermogen in kW (P), het brandstofniveau in liters (L), de spanning (V) en de levensduur in uren weer.

LED LAGE OLIESTAND
Geeft een laag oliepeil aan. Wanneer het oliepeil in het carter onder de veilige bedrijfslimiet zakt, gaat de indicator voor een laag oliepeil branden en schakelt de generator de motor automatisch uit.

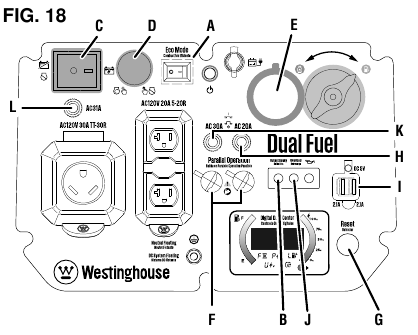

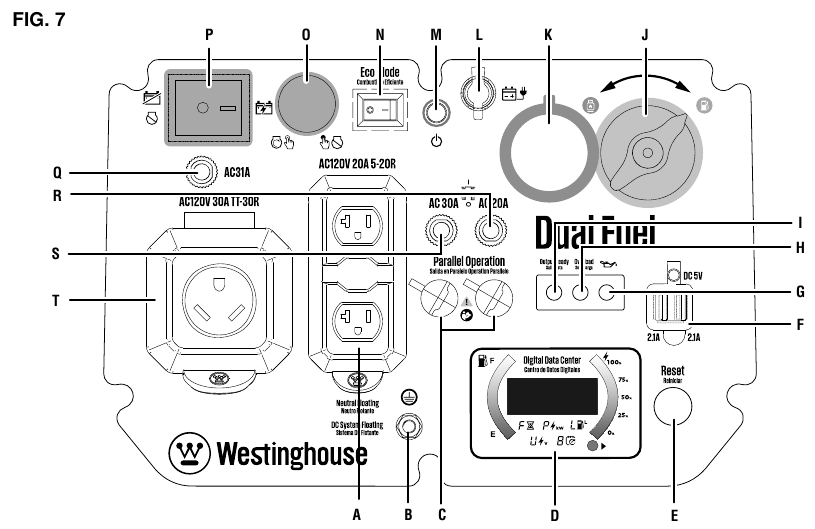

120 Volt AC 20 A-stopcontacten
Aardklem
Aansluitingen voor parallel gebruik
Datacenter
Resetknop
USB-poorten
LED Lage Olie
LED Overbelasting
LED Uitgang gereed
Brandstofselector
LPG-/propaaninlaat
Acculader
Accu-indicator
ECO-modus schakelaar
Elektrische startknop
Accuschakelaar
Hoofdstroomonderbreker
20 A stroomonderbreker
30 A stroomonderbreker
120 Volt AC 30 A-stopcontact

GELUIDDEMPER EN VONKENVANGER
De vonkenvanger voorkomt dat er vonken uit de geluiddemper komen. Deze moet worden verwijderd voor onderhoud.
LET OP
De vonkenvanger is een veiligheidsvoorziening die voorkomt dat er vonken uit de geluiddemper komen en brandgevaar veroorzaken. Op bepaalde locaties kan een vonkenvanger wettelijk verplicht zijn. Het is de verantwoordelijkheid van de gebruiker om alle lokale wet- en regelgeving met betrekking tot brandpreventievereisten te kennen en na te leven.

OLIEPEILSTOK
Draai de oliepeilstok los om het oliepeil te controleren en olie toe te voegen wanneer dat nodig is.

OVERBELASTINGSRESET
De generator schakelt automatisch alle AC-uitvoer uit om de generator te beschermen in geval van overbelasting of kortsluiting in een aangesloten apparaat.

AANSLUITINGEN VOOR PARALLEL GEBRUIK
Een parallelle kabel (niet meegeleverd) kan worden gebruikt om een compatibele Westinghouse-omvormergenerator aan te sluiten voor extra vermogen.

TERUGSLAGHANDGREEP
Gebruik de terugslaghandgreep (en de motor-/brandstofbedieningsschakelaar)

SERVICEKLEP BOUGIECONTACT
Til de serviceklep van de bougie op om toegang te krijgen tot de bougie.

USB-POORTEN
Twee-poorts 5V/2.1A USB-uitgang. Accepteert Type A USB-stekkers.

MONTAGE

INHOUD DOOS VERWIJDEREN

Dit product vereist geen montage. Probeer dit product niet te gebruiken als het niet volledig is gemonteerd. Het gebruik van een onjuist gemonteerd product kan gevaarlijk zijn en kan leiden tot ernstig persoonlijk letsel.

Verwijder en inspecteer de inhoud van de doos. Controleer of alle items in de MEEGELEVERDE LIJST aanwezig en onbeschadigd zijn.
Recycle of verwijder de verpakkingsmaterialen op de juiste manier.

MEEGELEVERDE LIJST
Generator, motorolie (SAE 10W 30), drukreduceerventiel, acculader, parallelle kabel, trechter, bougiedopsleutel, parallelle kabels, snelstartgids, lijst met vervangingsonderdelen en gebruikershandleiding.
Als er onderdelen ontbreken, neem dan contact op met ons serviceteam via service@wpowereq.com of bel 1-855-944-3571.

Wijzig of modificeer dit product niet, tenzij dit in deze handleiding of door de fabrikant wordt aangegeven. Gebruik geen hulpstukken of accessoires die niet worden aanbevolen voor gebruik met dit product. Het aanbrengen van ongeoorloofde wijzigingen en het gebruik van incompatibele accessoires kan het apparaat beschadigen en kan uw garantie ongeldig maken.

OVERZICHT
Deze draagbare generator kan stroom leveren aan een breed scala aan artikelen, waaronder huishoudelijke apparaten, gereedschap voor op de werkplek, kampeeruitrusting, benodigdheden voor tailgating en nog veel meer.

LET OP
DEZE GENERATOR IS ZONDER OLIE VERZONDEN. Probeer de motor niet aan te zwengelen of te starten voordat deze op de juiste manier is onderhouden met de aanbevolen olie. Als u geen motorolie toevoegt voordat u start, kan dit leiden tot ernstige motorschade die niet onder de garantie valt.

WERKING

De uitlaat van de generator bevat hoge concentraties koolmonoxide (CO), een onzichtbaar, reukloos en uiterst giftig gas. Als u uitlaatgassen ruikt, ademt u koolmonoxide in. Maar zelfs als u geen uitlaatgassen ruikt, kunt u CO inademen.
Gebruik generatoren ALLEEN buiten, in een goed geventileerde ruimte. Gebruik generatoren NOOIT binnenshuis, dit KAN U BINNEN ENKELE MINUTEN DODEN.

Correct gebruik – Gebruik generatoren alleen buiten en uit de wind, ver weg van ramen, deuren en ventilatieopeningen. Richt de uitlaat altijd weg van bewoonde ruimtes. Installeer altijd koolmonoxidemelders op batterijen of koolmonoxidemelders met batterijback-up in woonruimtes. Zie Afbeelding 1.
Incorrect gebruik – Gebruik NOOIT een generator in uw huis, garage, kelder, zolder, kruipruimte of een andere volledig of gedeeltelijk afgesloten ruimte. In dergelijke ruimtes kunnen gevaarlijke hoeveelheden koolmonoxide zich ophopen. Een open deur of een draaiende ventilator ZORGT NIET voor voldoende ventilatie. Zie Afbeelding 2.
Als u zich duizelig, zwak of ziek begint te voelen tijdens het gebruik van de generator, ga dan onmiddellijk naar de frisse lucht. Neem contact op met een arts. Mogelijk ervaart u koolmonoxidevergiftiging.

Wijzig of pas dit product niet aan, tenzij dit in deze handleiding of door de fabrikant wordt aangegeven. Gebruik geen hulpstukken of accessoires die niet zijn aanbevolen voor gebruik met dit product. Het aanbrengen van ongeautoriseerde wijzigingen en het gebruik van incompatibele accessoires kan het apparaat beschadigen en uw garantie ongeldig maken.
LET OP
Onder bepaalde omstandigheden kan de National Electric Code vereisen dat de generator wordt geaard op een goedgekeurde aarde. Raadpleeg een gekwalificeerde elektricien om de aardingsvereisten te bepalen vóór gebruik.

Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep. Langdurig huidcontact met benzine of motorolie kan ernstige huidirritatie en andere nadelige reacties veroorzaken.
LET OP
Controleer de fysieke staat van het product vóór elk gebruik. Let op losse bouten, vloeistoflekken en andere tekenen van slijtage. Vervang alle beschadigde onderdelen.

WEET HOE U UW GENERATOR VEILIG KUNT PLAATSEN EN BEDIENEN

Verstikkingsgevaar. Plaats de generator in een goed geventileerde ruimte. Plaats de generator NIET in de buurt van ventilatieopeningen of inlaten waar uitlaatgassen in bewoonde of afgesloten ruimtes kunnen worden gezogen. Houd bij het plaatsen van de generator rekening met wind- en luchtstromen.

Gevaar voor elektrocutie. Gebruik de generator nooit op een natte of vochtige locatie. Stel de generator tijdens gebruik nooit bloot aan regen, sneeuw, waterspray of stilstaand water. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken. Het gebruik van een generator of elektrisch apparaat in natte omstandigheden, zoals regen of sneeuw, of in de buurt van een zwembad of sproeisysteem, of wanneer uw handen nat zijn, kan leiden tot elektrocutie.

Brandgevaar. Gebruik de generator alleen op een stevige, vlakke ondergrond. Het gebruik van de generator op een oppervlak met los materiaal zoals zand of grasresten kan ervoor zorgen dat de generator vuil opzuigt dat koelopeningen of het luchtinlaatsysteem kan blokkeren. Laat de generator 30 minuten afkoelen voordat u hem vervoert of opbergt.

Lees en begrijp alle veiligheidsinformatie voordat u de generator start (zie pagina's 4 - 10).
Gebruik NOOIT een generator in uw huis, garage, kelder, zolder, kruipruimte of een andere volledig of gedeeltelijk afgesloten ruimte. In dergelijke ruimtes kunnen gevaarlijke hoeveelheden koolmonoxide zich ophopen. Koolmonoxide (CO), een onzichtbaar, reukloos en uiterst giftig gas, KAN U BINNEN ENKELE MINUTEN DODEN.
Gebruik de generator NIET achter in een SUV, camper, aanhanger, laadbak (normaal, plat of anderszins), onder trappen, naast muren of gebouwen, of op een andere locatie die onvoldoende koeling van de generator en/of de uitlaatdemper mogelijk maakt. Het gebruik van de generator in afgesloten of gedeeltelijk afgesloten ruimtes zorgt ervoor dat gevaarlijke hoeveelheden CO zich ophopen.
Sluit generatoren tijdens gebruik NIET op.
Gebruik alleen BUITEN en ver weg van ramen, deuren en ventilatieopeningen, zoals aanbevolen door de Amerikaanse Centers for Disease Control and Prevention van het ministerie van Volksgezondheid en Human Services. Uw specifieke huis- en/of windomstandigheden vereisen mogelijk een grotere afstand.
Gebruik de generator niet op een helling. Het apparaat moet altijd op een vlakke, stabiele ondergrond worden geplaatst.
De generator moet te allen tijde op een vlakke, waterpas ondergrond staan (zelfs wanneer hij niet in werking is).
De generator moet zich op minimaal 1,5 m afstand van brandbaar materiaal bevinden.

KEN DE REGELGEVING VOOR HET GEBRUIK VAN DRAAGBARE GENERATOREN
Bedenk waar en hoe u uw generator wilt gebruiken en maak uzelf vertrouwd met alle lokale, provinciale of federale verordeningen met betrekking tot het beoogde gebruik. Het kan nodig zijn om contact op te nemen met een gekwalificeerde elektricien of een lokale overheidsinstantie voor een volledige lijst met vereisten.

SLUIT DE ACCU AAN
LET OP
DEZE GENERATOR IS ZONDER OLIE VERZONDEN. Probeer de motor niet te starten of te starten voordat deze op de juiste manier is gevuld met de aanbevolen olie. Als u geen motorolie toevoegt voordat u start, zal dit leiden tot ernstige motorschade die niet onder de garantie valt. l Druk op het lipje om de toegangsklep van de accu te ontgrendelen. l Controleer of de rubberen accuband de accu stevig vastzet. l Er is een snelaansluiting voor de accu vooraf op de accu geïnstalleerd.
Verwijder de kabelbinder die de stekkers vasthoudt en druk vervolgens stevig om ze aan te sluiten.
OPMERKING: De generator is uitgerust met een acculaadfunctie. Zodra de motor draait, wordt de accu langzaam opgeladen.

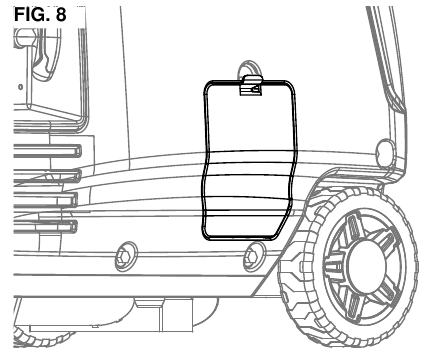

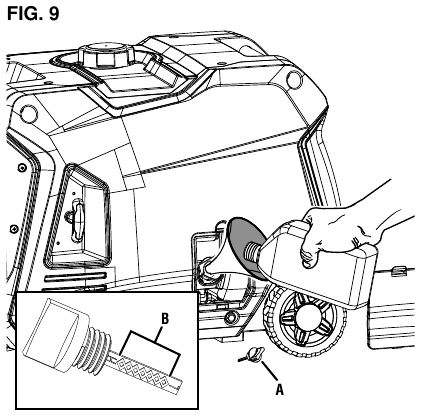

OLIE BIJVULLEN/OLIEPEIL CONTROLEREN
Zie Afbeeldingen 8 - 9.

Lipje

Oliepeilstok
Veilig werkbereik

Als uw product een afzonderlijke motorhandleiding heeft, negeer dan de informatie in dit gedeelte en volg de instructies in de motorhandleiding.
LET OP
DEZE GENERATOR IS ZONDER OLIE VERZONDEN. Probeer de motor niet te starten of te starten voordat deze op de juiste manier is gevuld met de aanbevolen olie. Als u geen motorolie toevoegt voordat u start, zal dit leiden tot ernstige motorschade die niet onder de garantie valt.
LET OP
Het gebruik van 2-takt/cyclusolie of andere niet-goedgekeurde olietypen kan ernstige motorschade veroorzaken die niet onder de garantie valt.
Het meegeleverde, aanbevolen olietype voor typisch gebruik is 10W30-motorolie. Als u de generator bij extreme temperaturen gebruikt, raadpleeg dan de volgende tabel.

OPMERKING: Controleer het motoroliepeil vóór elk gebruik of om de 8 bedrijfsuren.

Schakel de generator uit en laat de motor minimaal vijf minuten afkoelen.
Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
Om de olieserviceklep te verwijderen, drukt u op het lipje terwijl u de bovenkant van de klep wegtrekt.
Maak het gebied rond de oliepeilstok schoon.

Voor de eerste olievulling:

Schroef de oliepeilstok langzaam los en verwijder deze.
Giet met behulp van de trechter langzaam de meegeleverde motorolie in het olievulgat. Stop regelmatig om ervoor te zorgen dat u niet te veel vult.
OPMERKING: Uw generator is functioneel getest in de fabriek en kan een minimale hoeveelheid restolie bevatten. Er is extra olie nodig om het apparaat te laten werken. Vul niet te veel.
Plaats de oliepeilstok terug en draai hem vast.
Om de olieserviceklep te installeren, plaatst u eerst de basis van de klep. Duw de bovenkant van de klep naar beneden totdat het lipje op zijn plaats klikt.

Om het oliepeil te controleren:

Schroef de oliepeilstok langzaam los en verwijder deze.
Maak de peilstok schoon en plaats deze terug in het olievulgat. Draai de peilstok niet vast.
Verwijder de peilstok en controleer of het oliepeil zich binnen het veilige werkbereik bevindt.
Als het oliepeil laag is, voeg dan stapsgewijs de aanbevolen motorolie toe en controleer opnieuw totdat het peil zich binnen het veilige werkbereik bevindt.
Plaats de oliepeilstok terug en draai hem handvast.
Installeer de motoronderhoudsklep en draai de vergrendelingsknop naar de vergrendelde positie om hem vast te zetten.

VEREISTEN VOOR BENZINE
LET OP
Gebruik geen E15- of E85-brandstof in dit product. Motor- of apparatuurschade veroorzaakt door oude brandstof of het gebruik van niet-goedgekeurde brandstoffen (zoals E15- of E85-ethanolmengsels) valt niet onder de garantie. Gebruik alleen loodvrije benzine die maximaal 10% ethanol bevat.

Gebruik ALTIJD SCHONE, VERSE, loodvrije benzine (87–93 octaan) in dit apparaat. Gebruik NOOIT OUDE, VEROUDERDE of VERONREINIGDE benzine. l Maximaal 10% ethanol (gasohol) is acceptabel (indien beschikbaar; brandstof zonder ethanol wordt aanbevolen).
Gebruik GEEN E85 of E15.
Gebruik GEEN gasoliemengsel.
Wijzig de motor NIET om op alternatieve brandstoffen te draaien.

BRANDSTOFSTABILISATOR GEBRUIKEN
Het toevoegen van een brandstofstabilisator (niet meegeleverd) verlengt de bruikbare levensduur van brandstof en helpt voorkomen dat zich afzettingen vormen die het brandstofsysteem kunnen verstoppen. Volg de instructies van de fabrikant voor gebruik.
Meng altijd de juiste hoeveelheid brandstofstabilisator met benzine in een goedgekeurde benzinecontainer voordat u de generator bijvult.
Laat de generator vijf minuten draaien zodat de stabilisator het gehele brandstofsysteem kan behandelen.

VEREISTEN VOOR LPG-TANKEN
LET OP
Propaantanks die vloeistof gebruiken met aftapsysteem kunnen niet op deze modellen worden gebruikt. LPG is extreem ontvlambaar en kan spontaan ontbranden bij vermenging met lucht. De LPG-tank die bij deze generator wordt gebruikt, moet aan de volgende eisen voldoen:

De tank moet worden vervaardigd en gelabeld in overeenstemming met de Specificaties voor LPG-tanks van het Amerikaanse ministerie van Transport (D.O.T.) of de National Standard of Canada, CAN/CSA-B339, Cilinders, sferen en buizen voor het transport van gevaarlijke goederen; en Commissie.
De tank moet een veiligheidsontlastklep hebben.
De tank moet een UL-gecertificeerd overvulbeveiligingsapparaat (Overfill Protection Device, OPD) bevatten. Tanks met deze veiligheidsvoorziening hebben een uniek driehoekig handwiel. Gebruik alleen LPG-tanks met dit type handwiel.
De tank moet periodiek worden gecertificeerd voor gebruik door de bevoegde lokale autoriteit (AHJ). Controleer vóór gebruik of de certificeringsdatum op de tank niet is verlopen.
Alle nieuwe tanks moeten van lucht en vocht worden ontdaan voordat ze worden gevuld. Gebruikte tanks die niet zijn afgesloten of gesloten gehouden, moeten ook worden ontdaan van lucht. Het ontluchtingsproces moet worden uitgevoerd door een propaanleverancier (tanks van een omruilleverancier moeten op de juiste manier zijn ontlucht en gevuld).

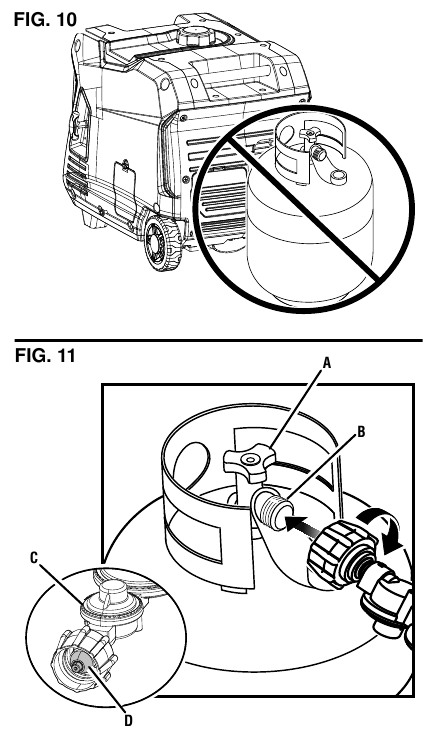

EEN LPG-GASFLES AANSLUITEN OP DE GENERATOR
Zie Afbeeldingen 10 - 11.

Handwiel
Cilinderklep
LPG/propaanslang
Nippel

Brand- en explosiegevaar. Sluit de LPG/propaanslang nooit aan of los terwijl de motor draait. Niet roken of vonken veroorzaken bij het hanteren van LPG/propaan. Zet altijd de motor uit en laat de generator minstens vijf minuten afkoelen voordat u de propaancilinder aansluit.

Gebruik nooit een gascontainer, LPG/propaanslang, propaancilinder of een ander brandstofitem dat beschadigd lijkt te zijn.

Om het risico op letsel te verminderen, voert u een lektest uit telkens wanneer de LP-gasfles wordt losgekoppeld en opnieuw aangesloten.

Zet de generator uit en laat de motor minstens vijf minuten afkoelen.
Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte. Sluit de LP-gasfles NIET binnenshuis aan of los.
Plaats de LP-gasfles in de buurt van de generator, maar plaats deze niet in het pad van de uitlaat van de geluiddemper.
OPMERKING: De propaancilinder kan elke gewenste capaciteit hebben, maar moet voldoen aan de LP Gas Cylinder Requirements die eerder in dit hoofdstuk worden vermeld.
Controleer of het handwiel volledig in de uit-stand staat.
Houd de LPG/propaanslang stevig vast en duw de nippel in de cilinderklep.
Gebruik uw hand om de LPG/propaanslang op de cilinderklep te schroeven. Schroef niet dwars. Gebruik geen gereedschap of afdichtmiddelen.
OPMERKING: U zult enige weerstand voelen wanneer de slang in de cilinderklep afdicht. Om de aansluiting te voltooien, draait u de connector nog een halve tot driekwart slag. Als u de aansluiting niet kunt voltooien, koppelt u de slang los en probeert u het opnieuw. Als u de aansluiting nog steeds niet kunt voltooien, gebruik deze slang dan NIET!
Schroef de propaanslang op de propaaninlaat. Trek voorzichtig aan de slang om te zien of deze goed vastzit.

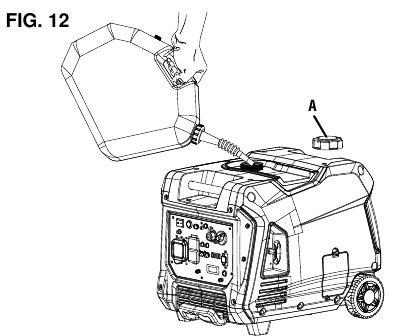

BENZINE TOEVOEGEN
Zie Afbeeldingen 12 - 13.

Brandstofdop

Brandstofdop
Maximale vullijn
Zeef

Brand- en explosiegevaar. Verwijder nooit de brandstofdop en vul de generator niet bij terwijl de motor draait. Niet roken of vonken veroorzaken tijdens het tanken. Zet altijd de motor uit en laat de generator minstens vijf minuten afkoelen voordat u gaat tanken.

Brand- en explosiegevaar. Vul de brandstoftank niet te vol. Vul alleen tot de rode maximale vullijn op het brandstofscherm. Overvullen kan ertoe leiden dat er brandstof op de motor terechtkomt, wat brand- of explosiegevaar kan veroorzaken.

Gebruik nooit een benzinecontainer, benzinetank of een ander brandstofitem dat kapot, gesneden, gescheurd of beschadigd is.
LET OP
Vul de tank alleen vanuit een goedgekeurde benzinecontainer. Zorg ervoor dat de benzinecontainer van binnen schoon en in goede staat is om verontreiniging van het brandstofsysteem te voorkomen.

Zet de generator uit en laat de motor minstens vijf minuten afkoelen.
Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.Tank NIET binnenshuis.
Maak het gebied rond de brandstofdop schoon en verwijder de dop langzaam.
Voeg langzaam de aanbevolen brandstof toe. Niet te vol doen.
OPMERKING: Het benzineniveau mag NIET hoger zijn dan de rode maximale vullijn op het brandstofscherm.
Installeer de brandstofdop. Goed vastdraaien.
Ruim eventueel gemorste brandstof op.
Verwijder u minstens 10 meter van het tankgebied voordat u de motor opnieuw start.

LET OP
Brandstof kan verf en plastic beschadigen. Wees voorzichtig bij het vullen van de brandstoftank. Schade veroorzaakt door gemorste brandstof valt niet onder de garantie.
LET OP
Reinig het brandstoffilterscherm van vuil voor en na elke tankbeurt. Verwijder het brandstoffilterscherm door het iets samen te drukken terwijl u het uit de brandstoftank verwijdert.

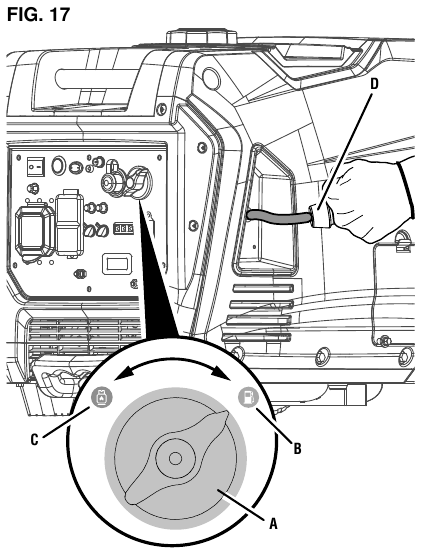

DE BRANDSTOFBRON SELECTEREN
Zie Afbeelding 14.

Benzinepositie
Propaanpositie
Brandstofkeuzeschakelaar

Brand- en explosiegevaar. Voeg GEEN benzine toe aan de brandstoftank en sluit de LPG/propaanslang NIET aan op de generator terwijl de generator in werking is.
LET OP
Overbelast de generator niet. De belastingscapaciteit verschilt afhankelijk van de brandstofbron. Voordat u van brandstofbron wisselt, moet u ervoor zorgen dat de generator voldoende bedrijfs-(continue) en piek-(start)watt kan leveren voor de aangesloten items.
De brandstofbron kan worden geschakeld terwijl de motor is uitgeschakeld of terwijl deze draait als er VOOR gebruik een propaantank op de generator is aangesloten. Als u tijdens het draaien van de motor van benzine naar een andere brandstofbron overschakelt, kan deze enkele seconden ruw lopen terwijl de benzine uit de carburateur wordt verwijderd.
Overschakelen op benzine:

Zet de brandstofklep in de open stand om de benzinetoevoer te starten.
Draai de brandstofkeuzeschakelaar volledig met de klok mee voor GASOLINE.
Sluit de propaantoevoer af.

Overschakelen op propaan:

Open de cilinderklep op de LP-gasfles om de propaantoevoer te starten.
Draai de brandstofkeuzeschakelaar volledig tegen de klok in voor PROPANE.
Sluit de benzinetoevoer af.

WERKING OP GROTE HOOGTE
Het motorvermogen wordt verminderd naarmate u hoger boven zeeniveau werkt. Het vermogen wordt met ongeveer 3,5% verminderd per 300 meter toegenomen hoogte vanaf zeeniveau. Aanpassing voor grote hoogte is vereist voor gebruik op hoogten van meer dan 1500 m. Werking zonder deze aanpassing zal leiden tot verminderde prestaties, verhoogd brandstofverbruik en verhoogde uitstoot.
LET OP
Gebruik de generator NIET op hoogten onder 600 m met de kit voor grote hoogte geïnstalleerd. Er kan motorschade optreden.

High Altitude Carburetor Kit

Part# 518527-01

DATACENTER
Zie Afbeelding 15.

Spanning
Vermogen
Levensduur in uren
Brandstofniveau
Runtime/onderhoudsherinnering
Mode button (Modusknop)

Druk op de Mode button (modusknop) om door de gegevensweergavemodi te bladeren.
Voltage: Geeft de huidige spanningsoutput weer.
Frequency (Hz): Geeft de frequentie van het vermogen in Hertz weer.
Lifetime Hours: Geeft de levensduur in draaiuren weer.
Fuel Level: Geeft aan hoeveel benzine er nog in de brandstoftank zit.
Run Time/Maintenance: Geeft de huidige runtime weer. Wordt teruggezet op nul wanneer de stroom wordt uitgeschakeld. Onderhoudsherinnering wordt weergegeven wanneer dit nodig is. Maintenance Codes:
P25 – Motorolie vervangen
P50 – Luchtfilter reinigen, motorolie vervangen
P100 – Motorolie vervangen, luchtfilter reinigen, brandstoffilter vervangen

INWERKPERIODE
Overschrijd voor een goede inwerking niet 50% van het nominale vermogen tijdens de eerste vijf bedrijfsuren. Gebruik de meegeleverde olie tot de eerste aanbevolen olieverversing. Gebruik geen volledig synthetische olie tijdens de inwerkperiode. Volledig synthetische olie kan een goede inwerking en plaatsing van de zuigerveren voorkomen. Varieer af en toe met de belasting om de statorwikkelingen te laten opwarmen en afkoelen en om de zuigerveren te helpen plaatsen.

VOORDAT U DE GENERATOR START
Controleer of:

De generator op een veilige, geschikte locatie is geplaatst.
De generator zich op een droge, vlakke en horizontale ondergrond bevindt.
De olie- en brandstofniveaus zich binnen het veilige werkbereik bevinden.
Alle belastingen zijn losgekoppeld van de stopcontacten van het bedieningspaneel.
De ECO mode switch (ECO-modusschakelaar) in de OFF-stand staat.

Brand- en explosiegevaar. Verplaats of kantel de generator NIET tijdens het gebruik.

STARTEN OP AFSTAND

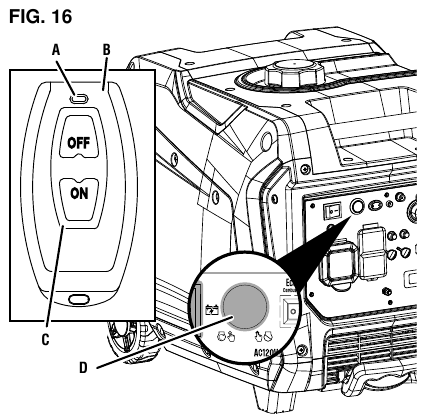

Zie Afbeelding 16.

Activiteitslampje
Afstandsbediening
Remote ON/OFF buttons (knoppen voor aan/uit op afstand)
Electric start button (elektrische startknop)

De sleutelhanger voor starten op afstand die bij de generator wordt geleverd, wordt bewaard in het opbergvak voor de afstandsbediening. Als uw apparaat zonder sleutelhanger is verzonden, neemt u contact op met de klantenservice van Westinghouse.
De generator kan op afstand worden gestart vanaf maximaal 30 meter met behulp van de sleutelhanger voor starten op afstand.
OPMERKING: Naarmate de batterijen in de sleutelhanger voor starten op afstand leeg raken, zal de werkafstand afnemen.
De afstandsbediening koppelen:
Als de sleutelhanger voor starten op afstand wordt vervangen of moet worden gekoppeld aan de generator, volgt u deze procedure:

Zet de generatorschakelaar op de AAN-stand. Het stroomindicatielampje gaat branden.
Houd de Electric start switch (elektrische startschakelaar) op het bedieningspaneel 10 seconden ingedrukt. De knop licht op en begint te knipperen.
Houd de ON button (AAN-knop) op de sleutelhanger ingedrukt. Deze zou automatisch moeten worden gekoppeld aan de generator en de Electric start switch (elektrische startschakelaar) stopt met knipperen.
Zet de generatorschakelaar op de UIT-stand. De afstandsbediening is nu gekoppeld.

Vervangende batterijen voor de afstandsbediening: (2) CR2016

DE GENERATOR STARTEN: BENZINE
Zie afbeeldingen 17-18.

Brandstofkeuzeschakelaar
Benzine
Propaan
Terugslaghendel

ECO-modusschakelaar
LED gereed voor uitvoer
Batterijschakelaar
Elektrische startschakelaar
Propaaninlaat
Aansluitingen voor parallelle werking
Resetknop
20 ampère stroomonderbreker
USB-poorten
LED overbelasting
30 ampère stroomonderbreker
Hoofdstroomonderbreker

Brand- en explosiegevaar. Verplaats of kantel de generator NIET tijdens bedrijf.

Controleer of de omgeving rond de generator vrij is voordat u de generator op afstand start.

Plaats de generator op een veilige, geschikte locatie.
Koppel alle belastingen los. l Zorg ervoor dat de ECO-modusschakelaar in de OFF-stand staat.
Controleer olie- en brandstofpeilen. Voeg indien nodig brandstof of olie toe zoals eerder beschreven. l Draai de brandstofkeuzeschakelaar op het bedieningspaneel naar benzinegebruik. (Zie afbeelding 14).
Plaats de batterijschakelaar in de aan-stand ( I ).

Om de generator te starten met behulp van de terugslaghendel:

Pak de terugslaghendel stevig vast en trek deze langzaam totdat u meer weerstand voelt. Trek op dit punt de terugslaghendel snel weg van de generator totdat de motor start.
OPMERKING: Laat de terugslaghendel na het starten van de unit voorzichtig terug op zijn plaats komen. Laat hem niet tegen de unit terugklappen. Tijdens de eerste start kunnen extra trekken nodig zijn om de brandstofpomp te ontluchten.

Om de generator te starten met behulp van de motorbedieningsschakelaar:

Kies de startmethode:
- Starten op afstand: Houd de START (START)-knop op de afstandsbediening één seconde ingedrukt.
- Starten met drukknop: Houd de motor START/STOP (START/STOP)-knop twee seconden ingedrukt.
- Terugslagstart: Sluit de choke handmatig als de motor koud is. Pak de terugslaghendel stevig vast en trek deze langzaam totdat u meer weerstand voelt, trek dan snel.
  OPMERKING: Als de batterijschakelaar en de startknop de generator niet starten, moet de batterij van de generator mogelijk worden opgeladen. Start de unit met behulp van de terugslaghendel. De batterij van de generator wordt opgeladen terwijl de unit draait.
Wanneer de LED OUTPUT READY (GEREED VOOR UITVOER) oplicht, kunt u veilig belastingen aansluiten op de stopcontacten van het bedieningspaneel.
OPMERKING: Controleer of alle apparaten zijn uitgeschakeld voordat u ze op de generator aansluit.
OPMERKING: Zorg ervoor dat de wattagevereisten voor alle aangesloten apparaten overeenkomen met de mogelijkheden van uw generator.
Sluit het grootste apparaat aan en start het.
Laat de generatoruitvoer stabiliseren. Zodra de motor stabiel is, moet hij soepel draaien en moet het apparaat correct functioneren.
Sluit het volgende grootste apparaat aan en start het.
Laat de generatoruitvoer stabiliseren.
Herhaal dit proces voor elke extra belasting.

DE GENERATOR STARTEN: PROPAAN

Brand- en explosiegevaar. Draai de propaantankkraan altijd volledig dicht als u de generator niet op propaan gebruikt.

Plaats de generator op een veilige, geschikte locatie.
Koppel alle belastingen los.
Zorg ervoor dat de ECO-modusschakelaar in de OFF-stand staat.
Controleer het oliepeil. Voeg indien nodig olie toe zoals eerder beschreven.
Zorg ervoor dat de LPG/propaanslang correct is aangesloten op de generator en de propaantank.
Draai de brandstofkeuzeschakelaar naar propaanbedrijf.(Zie afbeelding 14.)
Open de kraan op de propaantank volledig.
Plaats de batterijschakelaar in de aan-stand ( I ) .

Om de generator te starten met behulp van de terugslaghendel:

Pak de terugslaghendel stevig vast en trek deze langzaam totdat u meer weerstand voelt. Trek op dit punt de terugslaghendel snel weg van de generator totdat de motor start.
OPMERKING: Laat de terugslaghendel na het starten van de unit voorzichtig terug op zijn plaats komen. Laat hem niet tegen de unit terugklappen. Tijdens de eerste start kunnen extra trekken nodig zijn om de brandstofpomp te ontluchten.

Om de generator te starten met behulp van de motorbedieningsschakelaar:

Kies de startmethode:
- Starten op afstand: Houd de START (START)-knop op de afstandsbediening één seconde ingedrukt.
- Starten met drukknop: Houd de motor START/STOP (START/STOP)-knop twee seconden ingedrukt.
- Terugslagstart: Sluit de choke handmatig als de motor koud is. Pak de terugslaghendel stevig vast en trek deze langzaam totdat u meer weerstand voelt, trek dan snel.
  OPMERKING: Als de batterijschakelaar en de startknop de generator niet starten, moet de batterij van de generator mogelijk worden opgeladen. Start de unit met behulp van de terugslaghendel. De batterij van de generator wordt opgeladen terwijl de unit draait.
Wanneer de LED OUTPUT READY (GEREED VOOR UITVOER) oplicht, kunt u veilig belastingen aansluiten op de stopcontacten van het bedieningspaneel.
OPMERKING: Controleer of alle apparaten zijn uitgeschakeld voordat u ze op de generator aansluit.
OPMERKING: Zorg ervoor dat de wattagevereisten voor alle aangesloten apparaten overeenkomen met de mogelijkheden van uw generator.
Sluit het grootste apparaat aan en start het.
Laat de generatoruitvoer stabiliseren. Zodra de motor stabiel is, moet hij soepel draaien en moet het apparaat correct functioneren.
Sluit het volgende grootste apparaat aan en start het.
Laat de generatoruitvoer stabiliseren.
Herhaal dit proces voor elke extra belasting.

DE GENERATOR STOPZETTEN
Zie afbeeldingen 17-18.

Verwijder alle aangesloten belastingen van de stopcontacten van het bedieningspaneel.
Laat de generator "onbelast" draaien om de motor- en alternatortemperaturen te verlagen en te stabiliseren.
Draai de brandstofkeuzeschakelaar naar de propaanstand.
Zet de batterijschakelaar in de uit-stand ( O ).

Om de unit snel te stoppen in een noodgeval:

Zet de batterijschakelaar in de uit-stand ( O ).

PARALLELLE WERKING
Zie afbeelding 18.
Parallelle werking geeft u de mogelijkheid om een andere compatibele Westinghouse-omvormergenerator te koppelen voor een gecombineerd loop- en piekvermogen.

Brand- en elektrocutiegevaar. Sluit de parallelle kabeldraden nooit aan of los wanneer een generator draait. Het niet naleven van deze regel kan leiden tot ernstig persoonlijk letsel of de dood.

Een correcte aansluiting van de kabels is erg belangrijk wanneer de generatoren worden gebruikt met een transferschakelaar om stroom te leveren aan een gebouw. Om ernstig persoonlijk letsel of schade aan elektrische apparaten, inclusief de generatoren, te voorkomen, mag u niet proberen een elektrisch systeem in een gebouw van stroom te voorzien zonder een goedgekeurde transferschakelaar te gebruiken.
LET OP
Aansluiten op een generator die niet compatibel is, kan een lage spanningsoutput veroorzaken die schade kan toebrengen aan gereedschap en apparaten die door de generator worden gevoed.
Een Westinghouse 507PC (50 ampère) of 304PC (30 ampère) parallel snoer (afzonderlijk aan te schaffen) is vereist voor parallelle werking. Dit snoer kan worden gekocht bij een erkende Westinghouse Generator-dealer.
OPMERKING: Compatibele Westinghouse-generatoren zonder parallelle poorten kunnen parallel worden gebruikt met de op het stopcontact gemonteerde parallelle kabel, onderdeelnummer 507PC.
Raadpleeg de gebruikershandleiding die bij uw parallelle snoer of op het stopcontact gemonteerde parallelle kabel is meegeleverd voor installatie- en bedieningsinstructies.

LAGE OLIE-INDICATOR
Zie afbeelding 18.
De LED LOW OIL (LAGE OLIE) op het bedieningspaneel licht op wanneer er te weinig of geen olie in de unit zit. De generator start niet wanneer de indicator brandt. Om de normale werking te hervatten, voegt u motorolie toe zoals eerder in dit gedeelte is beschreven. Probeer de motor niet te starten of aan te zwengelen voordat deze op de juiste manier is onderhouden met de aanbevolen olie.

ECO-MODUS
Zie afbeelding 18.
LET OP
Start de generator altijd met de ECO-modusschakelaar in de OFF (UIT)-stand. Laat het motortoerental stabiliseren en de LED OUTPUT READY (GEREED VOOR UITVOER) oplichten voordat u de ECO-modusschakelaar in de ON (AAN)-stand zet.
LET OP
Gebruik de ECO-modus niet bij parallelle werking met een andere Westinghouse-omvormergenerator.
De ECO-modus minimaliseert het brandstofverbruik en het geluid door het motortoerental aan te passen aan het minimum dat vereist is voor de huidige belasting.
Zet de ECO-modus AAN (ON) bij het voeden van kleine apparaten met continue belastingen, zoals een computer of elektrisch licht. Zet de ECO-modus UIT (OFF) bij het voeden van grote piekbelastingen, zoals een airconditioner of elektrische pomp. Om de ECO-modus in te schakelen, controleert u of de LED OUTPUT READY (GEREED VOOR UITVOER) oplicht en duwt u de schakelaar naar de AAN-stand. Als er geen belasting aanwezig is, daalt het generatortoerental tot stationair toerental. De generator detecteert belastingen zodra ze worden toegepast en verhoogt het motortoerental.
Om de generator op maximaal vermogen en toerental te laten draaien, duwt u de ECO-modusschakelaar naar de OFF (UIT)-stand.

OVERBELASTINGSRESET
Zie afbeelding 18.
Overbelast de generator niet. Als de generator een overbelastingssituatie nadert of heeft bereikt, licht de LED OVERLOAD (OVERBELASTING) op het bedieningspaneel op. Als de generator bijna overbelast is, knippert de LED OVERLOAD (OVERBELASTING). Schakel een of meer aangesloten apparaten uit en verwijder ze om de belasting te verminderen en de normale werking te hervatten. Als de belasting niet wordt verminderd, bereikt de unit een overbelastingssituatie. Om de levensduur van de generator te verlengen, moet u voorkomen dat de unit bijna op zijn capaciteit draait.
Als de generator overbelast is of als er een kortsluiting is in een aangesloten apparaat, gaat de LED OVERLOAD (OVERBELASTING) continu branden en wordt de unit automatisch losgekoppeld van de belasting. De motor blijft draaien, maar er is geen elektrische output.
Om de elektrische output te herstellen na een overbelasting:

Verwijder alle aangesloten belastingen van de stopcontacten van het bedieningspaneel.
Druk op de RESET (RESET)-knop op het bedieningspaneel totdat de LED OVERLOAD (OVERBELASTING) uitgaat en de LED OUTPUT READY (GEREED VOOR UITVOER) oplicht.
Reset de stroomonderbreker(s) als deze zijn geactiveerd.
Controleer of de beoogde loop- en piekbelastingen de capaciteit van de generator niet overschrijden.
Sluit de elektrische belastingen opeenvolgend weer aan, zodat de generator kan stabiliseren nadat elke belasting is aangesloten.

STROOMONDERBREKERS
Zie afbeelding 18.
De stroomonderbreker van 20 ampère beschermt apparaten en apparatuur die zijn aangesloten op de 120V, 20 ampère stopcontacten tegen elektrische overbelasting. De stroomonderbreker van 30 ampère beschermt apparaten en apparatuur die zijn aangesloten op de 120V, 30 ampère stopcontacten. Als een stroomonderbreker activeert, schakelt u het aangesloten apparaat uit, verwijdert u het uit de poort of het stopcontact en drukt u op de stroomonderbreker om te resetten.

USB-POORTEN
Zie afbeelding 18.
Gebruik de USB-poorten en USB-kabels (niet meegeleverd) om USB-compatibele apparaten zoals telefoons, tablets en luidsprekers op te laden (tot 2,1 ampère).
OPMERKING: De USB-poorten zijn alleen ontworpen om op te laden en hebben geen mogelijkheden voor gegevensoverdracht of communicatie.

TRANSPORT

Schakel de generator uit.
Laat de generator minimaal 30 minuten afkoelen voordat u hem vervoert.
Plaats alle beschermhoezen terug op het bedieningspaneel van de generator.
Gebruik alleen de vaste handgreep van de generator om het apparaat op te tillen of om lastbegrenzers zoals touwen of vastbindriemen te bevestigen. Probeer de generator NIET op te tillen of vast te zetten door andere onderdelen vast te houden.
Houd het apparaat tijdens het transport waterpas om de kans op brandstoflekkage te minimaliseren, of tap indien mogelijk de brandstof af of laat de motor draaien totdat de brandstoftank leeg is voordat u hem transporteert.

Brandgevaar. Kantel de generator NIET en leg hem niet op zijn kant. Er kan brandstof of olie lekken en de generator kan beschadigd raken.

ONDERHOUD

Onbedoeld starten. Koppel de bougiekabel (zie afbeelding 21) los van de bougie bij het uitvoeren van onderhoud aan de generator.

Vervang beschadigde of versleten onderdelen met aanbevolen of gelijkwaardige vervangingsonderdelen. Het gebruik van een onjuist of incompatibel onderdeel kan een gevaar opleveren dat kan leiden tot ernstig persoonlijk letsel.

Laat hete onderdelen 30 minuten afkoelen voordat u een onderhoudsprocedure uitvoert.

Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep. Langdurig huidcontact met benzine of motorolie kan ernstige huidirritatie en andere nadelige reacties veroorzaken.
LET OP
Controleer de fysieke toestand van het product voor elk gebruik. Let op losse bouten, vloeistoflekken en andere tekenen van slijtage. Vervang alle beschadigde onderdelen. Neem voor vervangingsonderdelen of hulp contact op met onze klantenservice.
Om de levensduur van dit product te verlengen, dient u de onderhoudsinstructies in dit hoofdstuk op te volgen. Neem contact op met de klantenservice voordat u onderhoud uitvoert aan terugroep- of garantieonderdelen.

DE GENERATOR REINIGEN
Bewaar of gebruik uw generator niet in vuile, stoffige of corrosieve omgevingen. Zorg ervoor dat er geen vreemde materialen en vuil de ventilatieopeningen op het apparaat verstoppen.
Reinig de generator NOOIT met een tuinslang. Water kan het brandstofsysteem en de elektrische componenten van de generator beschadigen. Als het apparaat moet worden gereinigd, gebruik dan een zachte borstel en een vochtige doek om de buitenkant schoon te maken en gebruik perslucht met lage druk (niet meer dan 25 psi) om de ventilatieopeningen schoon te maken.
Gebruik nooit benzine als reinigingsmiddel.

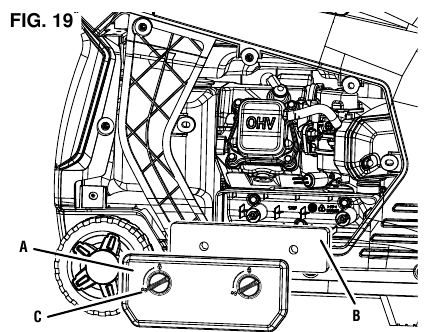

HET LUCHTFILTER REINIGEN/VERVANGEN
Zie afbeelding 19.

Luchtfilterdeksel
Luchtfilter
Vergrendelknop

Houd het luchtfilter schoon. Een vuil luchtfilter kan slechte prestaties veroorzaken en de levensduur van het product verkorten. Gebruik de generator NOOIT zonder luchtfilter.

Schakel de generator uit en laat de motor 30 minuten afkoelen.
Verwijder de motoronderhoudsafdekking.
Maak de vergrendelknoppen los en verwijder het luchtfilterdeksel.
l Verwijder het luchtfilter uit de luchtreinigerbehuizing en plaats het in een geschikte reinigingsbak.
Vervang het luchtfilter als het beschadigd is.
OPMERKING: Het luchtfilter kan bedekt zijn met olie. Gebruik een geschikte bak.
Was het luchtfilter door het filter onder te dompelen in een oplossing van huishoudelijk reinigingsmiddel en warm water. Knijp langzaam in het filter om het grondig te reinigen.
LET OP
Draai of scheur het luchtfilter NIET tijdens het reinigen of drogen. Oefen alleen langzame maar stevige knijpbewegingen uit.
Spoel het luchtfilter af door het onder te dompelen in schoon water en langzaam te knijpen. Laat het filter volledig drogen.
LET OP
Vervuil niet. Volg de richtlijnen van de EPA of andere overheidsinstanties voor een correcte verwijdering van gevaarlijke stoffen. Raadpleeg de plaatselijke autoriteiten of een terugwinningsbedrijf.
Dompel het luchtfilter in schone motorolie en knijp vervolgens alle overtollige olie eruit. De motor zal roken bij het starten als er te veel olie in het filter achterblijft.
Plaats het luchtfilter in de luchtreinigerbehuizing en plaats het luchtfilterdeksel terug. l Plaats de motoronderhoudsafdekking en draai de vergrendelknop in de vergrendelde stand om vast te zetten.

DE MOTOROLIE VERVERSEN

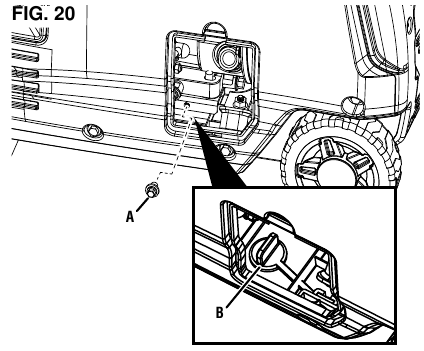

Zie afbeelding 20.

Voor optimale prestaties dient u de motorolie te verversen volgens de cijfers die zijn aangegeven in het onderhoudsschema of de motorhandleiding (indien van toepassing). Wanneer u de generator gebruikt onder extreme, vuile, stoffige omstandigheden of bij extreem warm weer, dient u de olie vaker te verversen.
OPMERKING: Ververs de olie terwijl de motor warm maar niet heet is. Warme motorolie loopt sneller en grondiger af dan koele olie. Contact met hete olie kan ernstige brandwonden veroorzaken.

Schakel de generator uit en laat de motor 30 minuten afkoelen.
Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
Verwijder de olie-toegangsdeksel.
Plaats een olieopvangbak (of geschikte bak) onder het apparaat.
Verwijder de rubberen plug onder de olieaftapbout.
Verwijder de olieaftapbout.
Nadat de olie volledig is afgetapt, plaatst u de olieaftapbout en de rubberen aftapplug terug.
Vul de olie bij zoals beschreven in het hoofdstuk Bediening.
Plaats de peilstok terug en draai deze met de hand vast.
Ruim eventueel gemorste olie op. l Plaats de motoronderhoudsafdekking.

DE BOUGIE REINIGEN/VERVANGEN

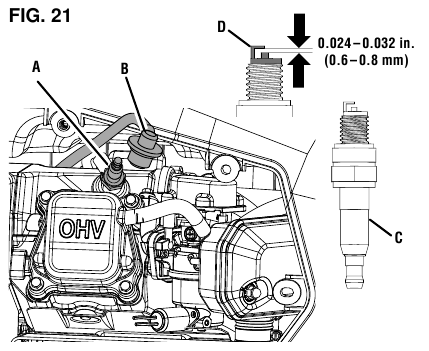

Zie afbeelding 21.

Bougie
Bougiekabel
Isolator
Elektrode

LET OP
Gebruik ALTIJD de Westinghouse OEM of een compatibele bougie zonder weerstand. Het gebruik van een bougie met weerstand kan leiden tot onregelmatig stationair draaien, misfires of kan voorkomen dat de motor start. Zorg ervoor dat de bougie schoon is en de juiste afstand heeft. Om uw bougie te reinigen of te vervangen: l Schakel de generator uit en laat de motor 30 minuten afkoelen.

Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
Verwijder de motoronderhoudsafdekking.
Verwijder de bougiekabel door de bougiekabel stevig recht van de motor af te trekken.
Maak het gebied rond de bougie schoon.
Verwijder de bougie met de meegeleverde bougiedopsleutel.
LET OP
Oefen nooit zijwaartse kracht uit of beweeg de bougie zijwaarts bij het verwijderen van de bougie.
Inspecteer de bougie. Vervang deze als de elektroden putjes vertonen, verbrand zijn of de isolator gebarsten is. Gebruik alleen een aanbevolen vervangingsbougie.
Meet de bougie-elektrodeafstand met een draad-type voelermaat. Corrigeer indien nodig de afstand door de zij-elektrode voorzichtig te buigen.
Bougie-afstand: 0,024 - 0,032 inch (0,6 - 0,8 mm)
Plaats de bougie voorzichtig met de hand vast en draai vervolgens nog 3/8 tot 1/2 slag extra aan met de bougiesleutel. l Plaats de bougiekabel terug en sluit de bougie-onderhoudsklep.

DE VONKENVANGER REINIGEN

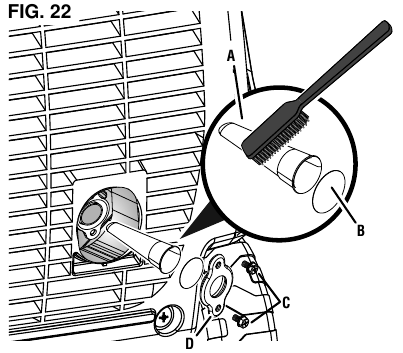

Zie afbeelding 22.

Vonkenvanger
Scherm
Schroeven
Beugel

Controleer en reinig de vonkenvanger volgens de cijfers die zijn aangegeven in het Onderhoudsschema of de motorhandleiding (indien van toepassing). Als u de vonkenvanger niet reinigt, leidt dit tot verminderde motorprestaties.

Schakel de generator uit en laat de motor 30 minuten afkoelen.
Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
Verwijder de twee schroeven waarmee de vonkenvangerbeugel is bevestigd.
Verwijder de beugel, het scherm en de vonkenvanger van de generator.
Reinig het scherm en de vonkenvanger voorzichtig met een draadborstel.
Plaats de vonkenvanger, het scherm en de beugel terug. Draai de schroeven goed vast.

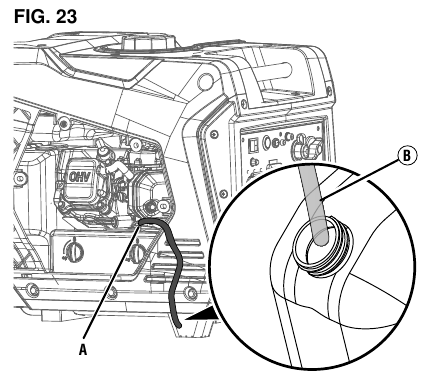

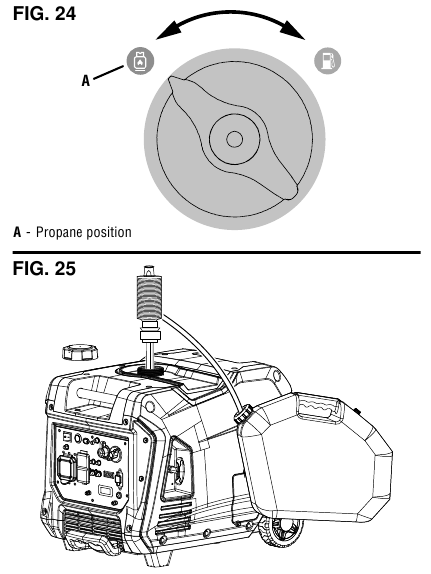

DE BRANDSTOFTANK EN DE VLOTTERKOM VAN DE CARBURATEUR LEEGMAKEN
Zie afbeeldingen 23 - 25.

Aftapkraan
Aftapslang

Bewaar benzine ALTIJD in een container die is goedgekeurd voor benzine. Niet-goedgekeurde containers kunnen breken of verslechteren, waardoor benzine of benzinedampen kunnen ontsnappen, wat een ernstig gevaar kan opleveren.
Zelfs correct gestabiliseerde brandstof kan resten achterlaten en corrosie veroorzaken als deze langdurig wordt bewaard. Als u de generator twee tot zes maanden opslaat, laat dan de vlotterkom leeglopen om te voorkomen dat er gom en vernis in de carburateur ophopen. Als u de generator langer dan zes maanden opslaat, laat dan de brandstoftank leeglopen om brandstofscheiding, aantasting en afzettingen in het brandstofsysteem te voorkomen.

Schakel de generator uit en laat de motor 30 minuten afkoelen.
Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.

Om de vlotterkamer te legen:

Draai de brandstofkeuzeschakelaar naar de PROPANE-stand.
Verwijder de onderhoudsklep van de motor.
Zoek de aftapkraan aan de onderkant van de carburateurvlotterkamer.
Bevestig een afvoerslang aan de aftapkraan.
Plaats het onderste uiteinde van de slang buiten de generator in een goedgekeurde benzinecontainer om de afgetapte brandstof op te vangen.
Draai de aftapkraan tegen de klok in om deze te openen.
Sluit de aftapkraan door met de klok mee te draaien wanneer de vlotterkamer leeg is. Plaats de onderhoudsklep van de motor terug.

Om de vlotterkamer droog te laten lopen:

Start de generator zoals eerder beschreven.
Nadat de motor is gestart, draait u de brandstofkeuzeschakelaar naar de PROPANE-stand.
Laat de generator draaien totdat de brandstof in de carburateur op is en de motor stopt.
Zet de accuschakelaar in de OFF (UIT) stand

Om de brandstoftank te legen:
LET OP
Om schade aan het apparaat te voorkomen, moet u de motorolie aftappen voordat u de brandstoftank leegt. Zie De motorolie vervangen voor meer informatie.

Draai de brandstofkeuzeschakelaar naar de PROPANE-stand.
Maak het gebied rond de brandstofdop schoon en verwijder de dop langzaam.
Verwijder het brandstoffilterscherm door het iets samen te drukken terwijl u het uit de tank verwijdert.
Gebruik een in de handel verkrijgbare benzinehandpomp (niet meegeleverd) om de benzine uit de brandstoftank te hevelen in een goedgekeurde benzinecontainer.NIET een elektrische pomp gebruiken.

OPMERKING: De brandstoftank kan ook worden geleegd met behulp van de carburateurafvoerschroef en de afvoerslang, zoals eerder beschreven. Houd de brandstofkeuzeschakelaar in de GASOLINE-stand om de brandstof van de tank door de carburateur te laten stromen.

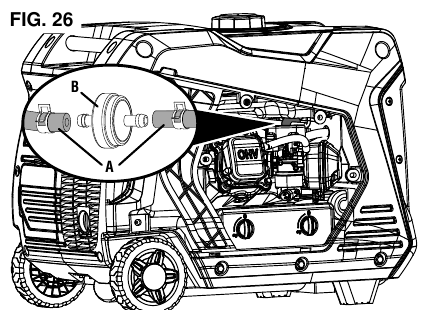

HET BRANDSTOFFILTER VERVANGEN
Zie afbeelding 26.

Brandstofleiding
Brandstoffilter

Na verloop van tijd kan het brandstoffilter vuil of verstopt raken. Om het risico op motorstoringen te verminderen, vervangt u het brandstoffilter volgens de cijfers die in het onderhoudsschema of de motorhandleiding (indien van toepassing) zijn gespecificeerd.

Zet de generator uit en laat de motor 30 minuten afkoelen.
Tap de brandstoftank af zoals eerder beschreven.
Verwijder de onderhoudsklep van de motor.
Zoek het brandstoffilter en let op de oriëntatie van het filter. l Knijp met een tang in de brandstofleidingklemmen en schuif de brandstofleidingen weg van het filter.
Installeer de brandstofleidingen op het nieuwe filter. Zorg ervoor dat het brandstoffilter correct is georiënteerd.
Plaats de onderhoudsklep van de motor terug en draai de schroeven stevig vast.

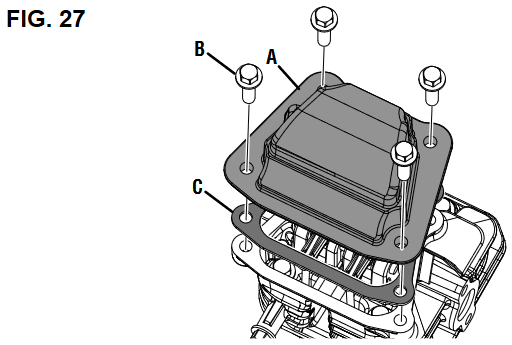

DE KLEPSPELLING CONTROLEREN/AFSTELLEN
Zie de afbeeldingen 27 - 28.

Kleppendeksel
Bout
Pakking

Stelschroef
Borgmoer
Voelermaat
Tuimelaar
Klepsteel
Duwstang

LET OP
Het controleren en afstellen van de klepspeling moet gebeuren als de motor koud is.

Zet de generator uit en laat de motor 30 minuten afkoelen.
Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
Verwijder het kleppendeksel en verwijder voorzichtig de pakking. Als de pakking gescheurd of beschadigd is, moet deze worden vervangen.
Verwijder de bougie zodat de motor gemakkelijker kan worden gedraaid.
Trek aan het terugslaghandvat om de motor naar het bovenste dode punt (BDP) te draaien. Kijkend door het bougiegat; de zuiger moet zich bovenaan bevinden (beide kleppen zijn gesloten).
Beide tuimelaars moeten los zitten bij BDP op de compressieslag. Als dit niet het geval is, draai de motor dan 360°.
Steek een voelermaat tussen de tuimelaar en de klepsteel om de klepspeling te meten.

	Inlaatklep	Uitlaatklep
Klepspeling	0,0031 – 0,0047 inch (0,08 – 0,12 mm)	0,005 – 0,007 inch (0,13 – 0,17 mm)
Koppel	8 –12 Nm	8 –12 Nm

Als een aanpassing nodig is, draai dan de borgmoer los. l Schuif de juiste voelermaat tussen de tuimelaar en de klepsteel.
Draai de stelschroef op de duwstang vast om de gespecificeerde speling te verkrijgen.
OPMERKING: U zou moeten kunnen voelen dat de tuimelaar de voelermaat raakt.
Houd de stelschroef op zijn plaats en draai de moer vast.
Koppel: 106 inch-pound (12 Nm) l Controleer de klepspeling opnieuw.
Als er geen verdere aanpassingen nodig zijn, voert u deze procedure uit op de andere klep.
Als u klaar bent, installeert u de pakking, het tuimelaardeksel en de bougie.

OPSLAG
Zet het apparaat uit en laat het minimaal 30 minuten afkoelen voor opslag. Houd het apparaat rechtop. Bewaar de generator niet op zijn kant. Tap de brandstof af voordat u het apparaat opbergt. Bewaar het apparaat en de brandstof afzonderlijk in goed geventileerde ruimtes, uit de buurt van vonken, open vuur, waakvlammen, hitte en andere ontstekingsbronnen.
LET OP
Benzine die slechts 30 dagen wordt bewaard, kan verslechteren, waardoor er gom, vernis en corrosieve aanslag in brandstofleidingen, brandstofkanalen en de motor ontstaat. Deze corrosieve aanslag beperkt de brandstoftoevoer, waardoor de motor na een langere opslagperiode mogelijk niet meer start. Het gebruik van brandstofstabilisator verlengt de opslaglevensduur van benzine aanzienlijk. Het wordt aanbevolen om de brandstofstabilisator permanent te gebruiken. Volg de instructies van de fabrikant voor gebruik.

OPSLAGTIJD	AANBEVOLEN PROCEDURE
Minder dan 1 maand	Plaats alle beschermhoezen terug op het bedieningspaneel van de generator. Reinig de buitenkant van de generator en verwijder eventueel vuil van de koelopeningen van de uitlaatdemper.
2 tot 6 maanden	Plaats alle beschermhoezen terug op het bedieningspaneel van de generator. Reinig de buitenkant van de generator en verwijder eventueel vuil van de koelopeningen van de uitlaatdemper. Tap de carburateurvlotterkamer af. (Bewaar benzine in een goedgekeurde benzinecontainer of voer het af volgens de plaatselijke en nationale voorschriften.)
6 maanden of langer	Plaats alle beschermhoezen terug op het bedieningspaneel van de generator. Reinig de buitenkant van de generator en verwijder eventueel vuil van de koelopeningen van de uitlaatdemper. Tap de carburateurvlotterkamer en de brandstoftank af. (Bewaar benzine in een goedgekeurde benzinecontainer of voer het af volgens de plaatselijke en nationale voorschriften.) Doe een eetlepel motorolie in de bougiecilinder. Trek voorzichtig aan het terugslaghandvat om de motor langzaam te draaien en het smeermiddel te verdelen. Installeer de bougie terug. Vervang de motorolie.

ONDERHOUDSSCHEMA
Regelmatig onderhoud verbetert de prestaties en verlengt de levensduur van de generator. Volg de uren- of kalenderintervallen, afhankelijk van wat zich het eerst voordoet. Frequentere service is vereist bij gebruik in ongunstige omstandigheden, zoals hieronder vermeld.
OPMERKING: Als uw product een afzonderlijke motorhandleiding heeft, negeer dan de informatie in deze tabel en volg de instructies in de motorhandleiding.

	Voor elk gebruik	Na de eerste 25 uur of de eerste maand	Na 50 uur of elke zes maanden	Na 100 uur of elke zes maanden	Na 300 uur of elk jaar
Controleer motorolie	X
Motorolie verversen¹		X	X
Luchtfilter reinigen²			X
Vonkenvanger inspecteren/reinigen				X
Bougie inspecteren/reinigen				X
Klepspeling inspecteren/afstellen³				X
Bougie vervangen					X
Luchtfilter vervangen					X
Brandstoffilter vervangen				X
¹ Ververs de olie elke maand bij zware belasting of bij hoge temperaturen. ² Vaker reinigen in vuile of stoffige omstandigheden. Vervang het luchtfilter als het niet voldoende kan worden gereinigd. ³ Het wordt aanbevolen om de service te laten uitvoeren door een geautoriseerde Westinghouse-servicepartner.

PROBLEMEN OPLOSSEN

PROBLEEM	MOGELIJKE OORZAAK	CORRECTIE
Motor start, maar valt dan uit	Brandstofniveau is laag of uitgeput.	Tank bij.
	Onjuist motoroliepeil.	Controleer het motoroliepeil.
	Vervuild luchtfilter.	Reinig het luchtfilter.
	Vervuilde benzine.	Tap de brandstoftank af. Tank verse benzine.
	Defecte schakelaar voor laag oliepeil.	Neem gratis contact op met de klantenservice van Westinghouse op 1-855-944-3571.
Motor heeft onvoldoende vermogen	Luchtfilter verstopt.	Reinig of vervang het luchtfilter.
	Oude benzine, generator opgeslagen zonder behandeling of aftappen van de benzine, of bijgetankt met slechte benzine.	Tap de brandstoftank af. Tank verse benzine.
	Storing in het brandstofsysteem, storing in de ontsteking, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1-855-944-3571.
Motor start niet	Geen brandstof.	Tank bij.
	Oude benzine, generator opgeslagen zonder behandeling of aftappen van de benzine, of bijgetankt met slechte benzine.	Tap de benzinetank af. Tank verse benzine.
	Vervuild luchtfilter.	Reinig het luchtfilter.
	Laag motoroliepeil heeft de generator gestopt.	Als de LOW OIL LED oplicht, zet dan de accuschakelaar UIT. Voeg motorolie toe.
	Bougie nat van brandstof (overstroomde motor).	Wacht vijf minuten. Zet de brandstofkeuzeschakelaar in de stand PROPANE. Trek meerdere keren snel aan de terugslaghendel. Als de generator niet start, verwijder dan de bougie en droog deze.
	Bougie defect, vervuild of verkeerd afgesteld.	Stel de bougie af of vervang deze. Installeer opnieuw.
	Storing in het brandstofsysteem, storing in de ontsteking, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1-855-944-3571.
Motor loopt onregelmatig of hapert bij belasting	Vervuild luchtfilter.	Reinig het luchtfilter.
	Generator overbelast.	Koppel sommige apparaten los.
	Defect elektrisch gereedschap of apparaat.	Vervang of repareer het gereedschap of apparaat. Stop en start de motor opnieuw.
	Storing in het brandstofsysteem, storing in de ontsteking, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1-855-944-3571.
Geen stroom bij AC-stopcontacten	OUTPUT READY LED is UIT en OVERLOAD LED is AAN.	Controleer de AC-belasting. Stop en start de motor opnieuw.
	OUTPUT READY LED is UIT en OVERLOAD LED is AAN.	Controleer de luchtinlaat. Stop en start de motor opnieuw.
	AC-stroomonderbreker(s) geactiveerd.	Controleer de AC-belastingen en reset de stroomonderbreker(s).
	Defect elektrisch gereedschap of apparaat.	Vervang of repareer het gereedschap of apparaat. Stop en start de motor opnieuw.
	Defecte generator.	Neem gratis contact op met de klantenservice van Westinghouse op 1-855-944-3571.
Vorst op de propaantank of -regelaar	Als de temperatuur van de propaantank onder het dauwpunt daalt, kan condensatie op de tank veranderen in vorst of ijs. Dit komt meestal voor bij vochtige omstandigheden.	Mits alle apparatuur voor propaanbrandstof normaal functioneert, is er geen correctie nodig.
	De propaantank is niet uitgerust met een Overfilling Prevention Device (OPD).	Als u vermoedt dat uw propaanbrandstoftank niet is uitgerust met een OPD-apparaat, stop dan onmiddellijk met het gebruik en vervang de propaanbrandstoftank door een propaantank die is uitgerust met een OPD.
	Propaanbrandstoftank te vol.	Als u vermoedt dat uw propaanbrandstoftank te vol is, stop dan onmiddellijk met het gebruik en breng de propaanbrandstoftank terug naar de plaats van aankoop of navulling.
Propaangeur	Brandstofregelaar of brandstofslang en fittingen niet goed afgesloten.	Controleer met een zeepoplossing elke aansluiting en draai deze zo nodig aan.
	Propaanbrandstofregelaar ontlucht actief.	De propaanbrandstofregelaar is uitgerust met een ontluchting die een kleine hoeveelheid propaanbrandstofdamp uit de regelaar laat ontsnappen wanneer de propaantankklep wordt geopend. Dit kan normaal zijn, mits de ontluchting van het propaan van korte duur is. Als u vermoedt dat dit abnormaal is, stop dan onmiddellijk met het gebruik en laat de propaanregelaar inspecteren door een gekwalificeerde technicus.
	Residuele brandstof uit de carburateur die na gebruik verspreidt.	Normaal, er is geen correctie nodig.
Slechte prestaties of motor die afslaat op propaan	Propaanbrandstofleiding geknikt of geplet.	Inspecteer de propaanbrandstofleiding en verwijder knikken of andere obstructies.
	Brandstofkeuzeklep niet correct gepositioneerd.	Draai de brandstofklep volledig totdat de aanwijzer direct in lijn is met de gewenste brandstof.
	Benzine niet uit de carburateur verwijderd voordat overgeschakeld wordt naar propaan.	Sluit de propaanbrandstoftankklep. Zet de brandstofkeuzeschakelaar op gas. Start de motor en laat de motor draaien totdat de benzine in de carburateur is verbruikt. Start de propaanstartprocedure.

SCHEMA'S

BRENG DIT PRODUCT NIET TERUG NAAR DE WINKEL
Als u vragen heeft of hulp nodig heeft, bel dan de klantenservice op 855-944-3571.

www.WestinghouseOutdoorPower.com

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Westinghouse iGen5000DF - Handleiding omvormergenerator
