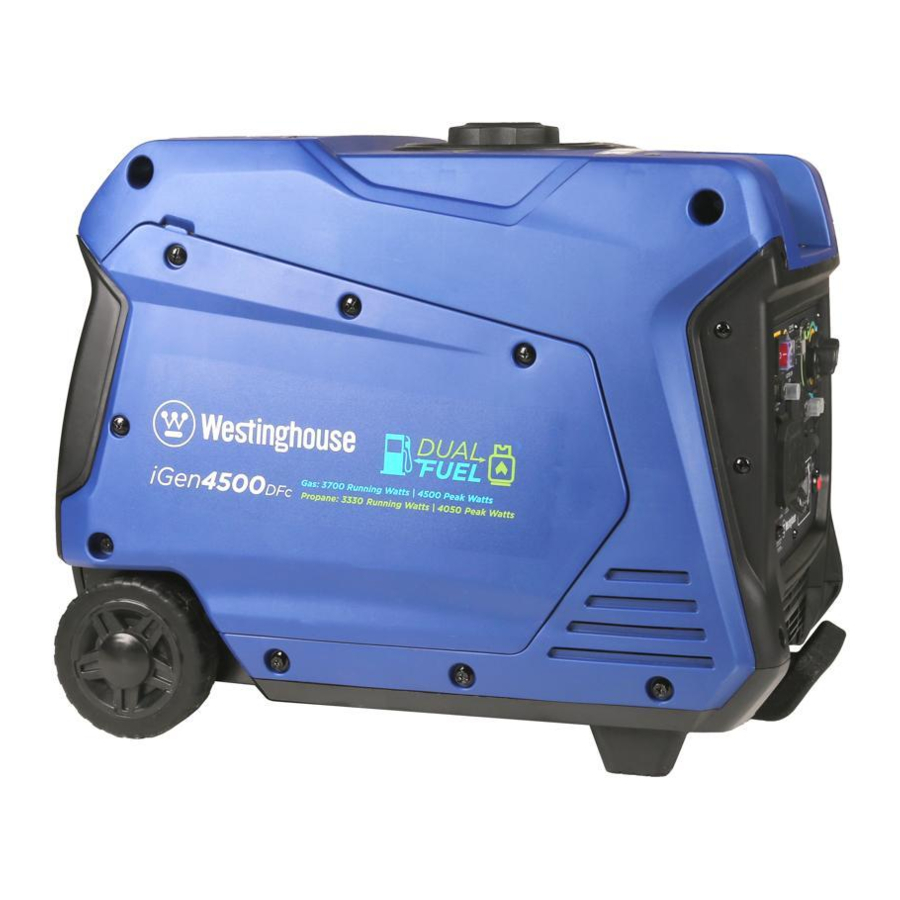

Westinghouse iGen4500DFc - Handleiding invertergenerator

INLEIDING

Het bedienen, onderhouden en repareren van deze apparatuur kan u blootstellen aan chemicaliën, waaronder uitlaatgassen van de motor, koolmonoxide, ftalaten en lood, waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken. Om de blootstelling te minimaliseren, vermijd het inademen van uitlaatgassen en draag handschoenen of was uw handen regelmatig bij het onderhouden van deze apparatuur. Ga voor meer informatie naar www.P65warnings.ca.gov.

Lees deze handleiding voordat u dit product gebruikt of onderhoudt. Het niet opvolgen van de instructies en veiligheidsvoorschriften in deze handleiding kan leiden tot ernstig letsel of de dood.
BEWAAR DEZE INSTRUCTIES

SPECIFICATIES

Model:	iGen4500DFc
Lopend vermogen:	Gas / 3330 LPG
Piekvermogen:	Gas / 4050 LPG
Nominale spanning:	120V
Nominale frequentie:	Hz
Fase:	Enkelfasig
Totale harmonische vervorming:	≤ 3%
Motorinhoud:	cc
Starttype:	Terugslag, elektrische start, Afstandsbediening
Brandstofcapaciteit:	3,4 gallon (12,8 l)
Brandstoftype:	87–93 octaan*
Oliecapaciteit:	0,63 US qt (0,60 L)
Olietype:	10W30
Bougie:	F7RTC
Bougieafstand:	0,024 – 0,032 inch. (0,60 – 0,80 mm)
Klepinlaatspeling:	0,0031 – 0,0047 inch (0,08 – 0,12 mm)
Kleppenuitlaatspeling:	0,0051 – 0,0067 inch (0,13 – 0,17 mm)
AC-aardingssysteem:	Zwevend neutraal
Spanningsregelaar:	Digitaal
Alternatortype:	Permanente magneet
Maximale omgevingstemperatuur:	104°F (40°C)
Certificeringen:	EPA CARB

LET OP
Dit product is ontworpen en beoordeeld voor continu gebruik bij omgevingstemperaturen tot 104°F (40°C). Indien nodig kan dit product gedurende korte perioden worden gebruikt bij temperaturen van 5°F (15°C)–122°F (50°C). Als het product tijdens opslag wordt blootgesteld aan temperaturen buiten dit bereik, moet het weer binnen dit bereik worden gebracht voordat het wordt gebruikt. Dit product moet altijd buiten worden gebruikt in een goed geventileerde ruimte en uit de buurt van deuren, ramen en andere openingen.
Het maximale wattage en de maximale stroom zijn onderhevig aan en worden beperkt door factoren zoals de BTU-inhoud van de brandstof, de omgevingstemperatuur, de hoogte, de motoromstandigheden, enz. Het maximale vermogen neemt af met ongeveer 3,5% voor elke 1.000 voet boven zeeniveau en neemt ook af met ongeveer 1% voor elke 10°F (6°C) boven een omgevingstemperatuur van 60°F (16°C).

PRODUCTREGISTRATIE
Voor probleemloze garantiedekking is het belangrijk om uw Westinghouse-generator te registreren.
U kunt zich registreren door:

• De productregistratiekaart die in de doos zit in te vullen en op te sturen.
• Uw product online te registreren op: https://westinghouseoutdoorpower.com/pages/warranty-registration
• De volgende QR-code te scannen met de camera van uw smartphone. U wordt doorgestuurd naar de mobiele registratielink.
• De volgende productinformatie te sturen naar: Westinghouse Outdoor Power *Ethanolgehalte van 10% of minder. Gebruik GEEN E15 of E85. Garantieregistratie 777 Manor Park Drive Columbus, OH 43228


Voor uw administratie
Datum van aankoop:
Modelnummer:
Serienummer:
Plaats van aankoop:

Bewaar uw aankoopbewijs voor probleemloze garantiedekking.

VEILIGHEID

VEILIGHEIDSDEFINITIES
De woorden GEVAAR, WAARSCHUWING, VOORZICHTIG en LET OP worden in deze handleiding gebruikt om belangrijke informatie te benadrukken. Zorg ervoor dat de betekenis van deze veiligheidsinformatie bekend is bij iedereen die de generator bedient, onderhoudt of zich in de buurt van de generator bevindt.
Dit veiligheidswaarschuwingssymbool wordt bij de meeste veiligheidsinstructies weergegeven. Het betekent: let op, wees alert, uw veiligheid is in het geding! Lees en houd u aan de boodschap die volgt op het veiligheidswaarschuwingssymbool.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.
LET OP
Geeft een situatie aan die schade kan veroorzaken aan de generator, persoonlijke eigendommen en/of het milieu, of ervoor kan zorgen dat de apparatuur niet goed werkt.
Opmerking: Geeft een procedure, praktijk of voorwaarde aan die moet worden gevolgd om de generator te laten functioneren op de manier die is bedoeld.

VEILIGHEIDSSYMBOLEN
Volg alle veiligheidsinformatie in deze handleiding en op de generator.

Symbool	Beschrijving
	Veiligheidswaarschuwingssymbool
	Gevaar voor elektrocutie
	Gevaar voor verstikking
	Gevaar voor brandwonden. Raak geen hete oppervlakken aan.
	Gevaar voor elektrische schok
	Brandgevaar
	Houd veilige afstand
	Gevaar voor tillen
	Lees de instructies van de fabrikant
	Niet gebruiken in natte omstandigheden

VEILIGHEIDSINSTRUCTIES
CORRECT GEBRUIK

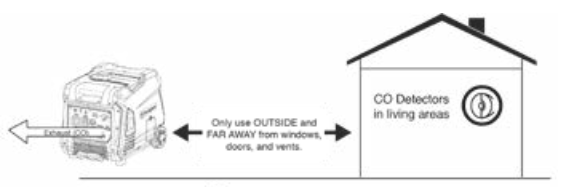

Voorbeeldlocatie om het risico op koolmonoxidevergiftiging te verminderen

• Gebruik ALLEEN buiten en in de windrichting, ver van ramen, deuren en ventilatieopeningen.
• Richt de uitlaatgassen weg van bewoonde ruimtes

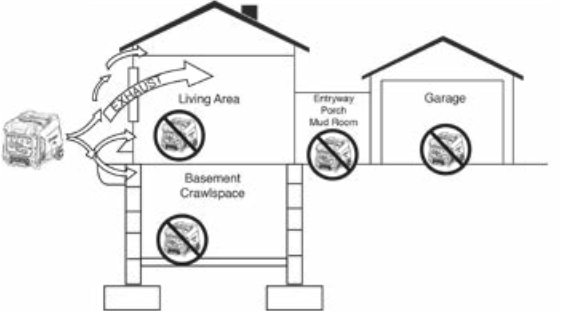

ONJUIST GEBRUIK
Gebruik de generator niet op een van de volgende locaties:

• In de buurt van een deur, raam of ventilatieopening
• Garage
• Kelder
• Kruipruimte
• Leefruimte
• Zolder
• Entree
• Portiek
• Bijkeuken

LET OP
Installeer koolmonoxidemelders op batterijen of koolmonoxidemelders met batterijback-up in leefruimtes.

Het gebruik van een generator binnenshuis KAN U BINNEN ENKELE MINUTEN DODEN. De uitlaatgassen van de generator bevatten koolmonoxide. Dit is een gif dat je niet kunt zien of ruiken.

Nooit binnenshuis gebruiken, ook niet als deuren en ramen open staan.

Alleen BUITEN gebruiken en ver van ramen, deuren en ventilatieopeningen.

Brand- en elektrocutiegevaar. Sluit de generator NIET aan op het elektrische systeem van een gebouw, tenzij de generator en de omschakelaar correct zijn geïnstalleerd en de elektrische output is gecontroleerd door een gekwalificeerde elektricien. De aansluiting moet de generatorstroom isoleren van de netstroom en moet voldoen aan alle toepasselijke wetten en elektrische voorschriften.

Elektrocutiegevaar. Gebruik de generator nooit op een natte of vochtige locatie. Stel de generator nooit bloot aan regen, sneeuw, waternevel of stilstaand water tijdens gebruik. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken.

ALGEMENE VEILIGHEIDSMAATREGELEN

• Gebruik de generator NOOIT om medische ondersteuningsapparatuur van stroom te voorzien.
• Bedien de generator NIET als u moe bent of onder invloed bent van drugs, alcohol of medicijnen.
• Gebruik de generator NIET met elektrische snoeren die versleten, gerafeld, blootliggend of anderszins beschadigd zijn.
• Alle elektrische gereedschappen en apparaten die door deze generator worden aangedreven, moeten op de juiste manier worden geaard door middel van een derde draad of dubbel geïsoleerd zijn.
• Wanneer deze generator wordt gebruikt om een bedradingssysteem van een gebouw van stroom te voorzien, moet de generator worden geïnstalleerd door een gekwalificeerde elektricien en worden aangesloten op een omschakelaar als een afzonderlijk afgeleid systeem in overeenstemming met NFPA 70, National Electrical Code.
• Als u zich tijdens het gebruik van de generator ziek, duizelig of zwak begint te voelen, ga dan ONMIDDELLIJK naar de frisse lucht. Raadpleeg een arts, omdat u een koolmonoxidevergiftiging kunt hebben.
• Gebruik het apparaat alleen BUITEN en ver van ramen, deuren en ventilatieopeningen, zoals aanbevolen door de US Department of Health and Human Services Centers for Disease Control and Prevention. Uw specifieke huis- en/of windomstandigheden kunnen een extra afstand vereisen.
• Houd tijdens het gebruik en de opslag aan alle kanten van de generator een vrije ruimte van minimaal anderhalve meter
• , inclusief boven het hoofd. Laat de generator minimaal 30 minuten afkoelen voordat u hem opbergt. De hitte die wordt gegenereerd door de geluiddemper en uitlaatgassen kan heet genoeg zijn om ernstige brandwonden te veroorzaken en/of ontvlambare voorwerpen te ontsteken.
• Raak de geluiddemper of motor NIET aan. Ze zijn erg HEET en veroorzaken ernstige brandwonden. Plaats GEEN lichaamsdelen of ontvlambare of brandbare materialen in de directe baan van de uitlaatgassen.
• Verwijder ALTIJD alle gereedschappen of andere onderhoudsapparatuur die tijdens het onderhoud is gebruikt, van de generator voordat u deze gebruikt.
• Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.
• Een omschakelaar moet worden geïnstalleerd door een erkende elektricien die is goedgekeurd door de bevoegde instantie. De installatie moet voldoen aan alle toepasselijke wetten en elektrische voorschriften.

BRANDSTOFVEILIGHEID

• Bewaar brandstof in een container die is goedgekeurd voor benzine.
• Rook NIET tijdens het vullen van de generator met benzine.
• Zorg ervoor dat de gastank van de generator NIET overloopt tijdens het vullen.
• Schakel de motor uit en laat deze twee minuten afkoelen voordat u benzine of olie aan de generator toevoegt.
• Verwijder NOOIT de brandstofdop wanneer de generator draait. Schakel de motor uit en laat het apparaat minstens twee minuten afkoelen. Verwijder de brandstofdop langzaam om de druk te ontlasten, te voorkomen dat er brandstof rond de dop ontsnapt en om te voorkomen dat de hitte van de uitlaatgassen brandstofdampen ontsteekt. Draai de brandstofdop na het tanken goed vast.
• Veeg gemorste brandstof van het apparaat.
• Probeer NOOIT gemorste brandstof te verbranden.
• Vul de brandstoftank NOOIT te vol. Laat ruimte over voor brandstof om uit te zetten. Het te vol vullen van de brandstoftank kan leiden tot een plotselinge overloop van benzine en ertoe leiden dat gemorste benzine in contact komt met HETE oppervlakken.
• Gemorste brandstof kan ontbranden. Als er brandstof op de generator is gemorst, veeg dan eventuele lekkages onmiddellijk op. Gooi de doek op de juiste manier weg. Laat het gebied met gemorste brandstof drogen voordat u de generator gebruikt.
• Draag een veiligheidsbril tijdens het tanken.
• Gebruik NOOIT benzine als reinigingsmiddel.
• Bewaar containers met benzine of LPG/propaan in een goed geventileerde ruimte, uit de buurt van brandbare stoffen of ontstekingsbronnen.

BENZINE EN BENZINEDAMP (GAS)

Brand- en explosiegevaar. Benzine en LPG/propaan zijn zeer explosief en ontvlambaar en kunnen ernstige brandwonden of de dood veroorzaken.

• In geval van een gasbrand, probeer NIET de vlam te doven als de brandstoftankklep in de AAN-stand staat. Het toevoegen van een blusmiddel aan een generator met een open brandstofklep kan een explosiegevaar veroorzaken.
• Gas heeft een kenmerkende geur, dit helpt om potentiële lekken snel op te sporen.
• Gasdampen kunnen brand veroorzaken als ze worden ontstoken.
• Benzine is een huidirritant en moet onmiddellijk worden opgeruimd als het in contact komt met de huid.

VLOEIBAAR AARDGAS (LPG/PROPAAN)

Brand- en explosiegevaar. Gebruik NOOIT een gascontainer, LPG/propaan-aansluitslang, LPG/propaantank of een ander brandstofitem dat beschadigd lijkt te zijn.

Brand- en explosiegevaar. Gebruik alleen goedgekeurde LPG/propaantanks met een Overfilling Prevention Device (OPD)-klep. Houd de tank ALTIJD in een verticale positie met de klep aan de bovenkant en op grondniveau op een vlakke ondergrond. Zorg ervoor dat tanks zich niet in de buurt van een warmtebron bevinden. Draai bij het transporteren en opslaan de propaantankklep naar de volledig gesloten positie en koppel de tank los. Zorg ervoor dat u ALTIJD de generatorinlaat en tankuitlaat afdekt met beschermende plastic doppen.

• LPG/propaan is zeer brandbaar en explosief.
• Brandbaar gas onder druk kan brand of een explosie veroorzaken als het wordt ontstoken.
• LPG/propaan kan zich op lage plaatsen verzamelen omdat het zwaarder is dan lucht.
• Aan LPG/propaan is een kenmerkende geur toegevoegd om potentiële lekken te helpen opsporen.
• Houd een LPG/propaantank ALTIJD in een rechtopstaande positie.
• Zorg er bij het verwisselen van LPG/propaantanks voor dat de tankklep van hetzelfde type is.
• In geval van een LPG/propaanbrand, probeer NIET te blussen, tenzij de brandstoftoevoer veilig kan worden afgesloten.
• LPG/propaan zal de huid verbranden. Voorkom te allen tijde huidcontact.
• Houd de propaantank uit de buurt van de generatoruitlaat.
• Grote (500-1000 gallon) LPG/propaantanks vereisen een gecertificeerde loodgieter om de brandstofleiding naar de generator te installeren en de losse regelaar wordt niet gebruikt (de regelaar die aan de brandstoftank is bevestigd). De druk, gemeten aan de regelaar die op de generator is gemonteerd, moet 7" tot 14" waterkolom zijn. Een gecertificeerde loodgieter moet ervoor zorgen dat de druk correct is of indien nodig een step-down regelaar installeren.

Brand- en explosiegevaar. Als er tijdens het gebruik van de generator een sterke propaangeur is, sluit dan onmiddellijk de LPG/propaantankklep volledig. Zodra de propaan is uitgeschakeld, gebruikt u zeepsop om te controleren op lekken op de slang en aansluitingen op de tankklep en de generator. Rook NIET en steek geen sigaret op of controleer op lekken met behulp van een open vlambron, zoals een lucifer of aansteker. Als er een lek wordt gevonden, neem dan contact op met een gekwalificeerde technicus om het LPG/propaansysteem te inspecteren en te repareren voordat u de generator gebruikt.

Bij het starten van de generator:

• Zorg ervoor dat de brandstofdop, het luchtfilter, de bougie, de brandstofleidingen en het uitlaatsysteem goed zijn geplaatst.
• Als u benzine op de tank morst, laat deze dan volledig verdampen voordat u deze gebruikt.
• Zorg ervoor dat de generator en de LPG/propaantank op een vlakke ondergrond staan voordat u deze gebruikt.
• Als er een propaangeur is, start het apparaat NIET, omdat er mogelijk een lek is. Plaats NOOIT een LPG/propaantank in de buurt van de motoruitlaat.

Bij het transporteren of onderhouden van de generator:

• Zorg ervoor dat de LPG/propaantank en de LPG/propaanslang niet aan de generator zijn bevestigd.
• Koppel de bougiestekker los om onbedoeld starten te voorkomen.

Bij het opslaan van de generator:

• Bewaar uit de buurt van vonken, open vuur, waakvlammen, hitte en andere ontstekingsbronnen.
• Bewaar GEEN gas of een LPG/propaantank in de buurt van fornuizen, boilers of andere apparaten die warmte produceren of automatische ontstekingen hebben.

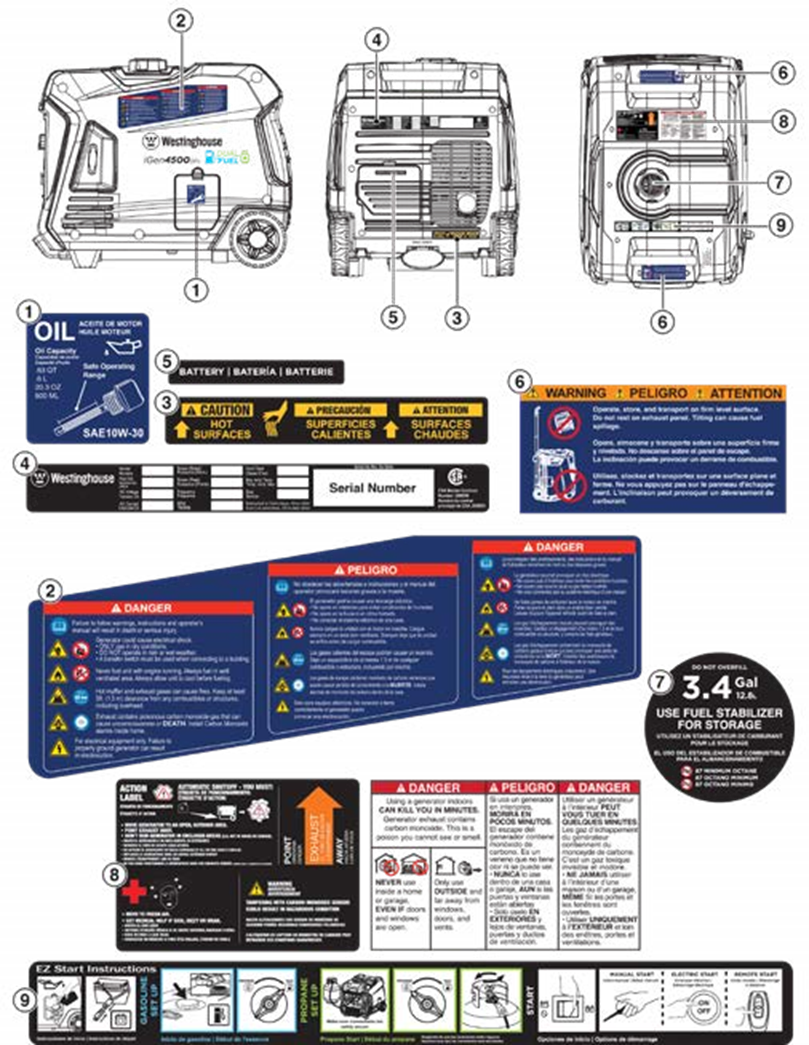

VEILIGHEIDSETIKETTEN EN STICKERS

CO-SENSOR
De CO-sensor bewaakt de ophoping van giftig koolmonoxidegas rond de generator wanneer de motor draait. Als toenemende niveaus van CO-gas worden gedetecteerd, schakelt de CO-sensor de motor automatisch uit.
De CO-sensor detecteert ook de ophoping van koolmonoxide van andere brandstofbronnen die in het werkgebied worden gebruikt. Als bijvoorbeeld de uitlaat van brandstofgereedschap op een generator met CO-sensor is gericht, kan een uitschakeling worden gestart als gevolg van stijgende CO-niveaus. Dit is geen fout. Er is gevaarlijk koolmonoxide gedetecteerd. Verplaats en herleid eventuele extra brandstofbronnen om koolmonoxide weg te voeren van personeel en bezette gebouwen.
Opmerking: generatoren die zijn uitgerust met een afstandsbediening, moeten opnieuw worden gestart met de START/STOP (START/STOP) knop op het bedieningspaneel nadat er een automatische uitschakeling heeft plaatsgevonden.
Generatoren zijn bedoeld om buiten te worden gebruikt, ver van bezette gebouwen en met de uitlaatgassen gericht weg van personeel en gebouwen. Als de generator wordt misbruikt en gebruikt op een locatie die resulteert in de ophoping van CO, zoals in een gedeeltelijk afgesloten ruimte, schakelt de CO-sensor de motor uit, waarschuwt de gebruiker met een ROOD indicatielampje en instrueert de gebruiker om het actielabel te lezen voor de te nemen stappen. De CO-sensor vervangt GEEN koolmonoxidemelders. Installeer koolmonoxidemelder(s) op batterijen in uw huis.

Automatische uitschakeling in combinatie met een knipperend ROOD lampje in het CO-sensorgedeelte van het bedieningspaneel is een indicatie dat de generator niet op de juiste plaats stond. Als u zich ziek, duizelig, zwak begint te voelen of koolmonoxidedetectoren in uw huis een alarm aangeven, ga dan onmiddellijk naar de frisse lucht. Bel de hulpdiensten. Mogelijk heeft u een koolmonoxidevergiftiging.

ACTIELABEL

CO AUTOMATISCHE UITSCHAKELING VAN HET BEDIENINGSPANEEL

CO-SENSORINDICATIE LAMPJES

Kleur	Beschrijving
ROOD	Er heeft zich koolmonoxide verzameld rondom de generator. Na het uitschakelen zal het RODE indicatielampje in het CO-sensorgebied van het bedieningspaneel knipperen om aan te geven dat de generator is uitgeschakeld vanwege een ophopend CO-gevaar. Het RODE lampje knippert minstens vijf minuten na een CO-uitschakeling. Verplaats de generator naar een open, buitenruimte ver weg van bewoonde ruimtes met de uitlaatopening naar buiten gericht. Zodra de generator naar een veilige plaats is verplaatst, kan deze opnieuw worden gestart. Laat verse lucht binnen en ventileer de ruimte waar de generator is uitgeschakeld.
GEEL	Er is een storing opgetreden in het CO-sensorsysteem. Wanneer er een systeemstoring optreedt, wordt de generator automatisch uitgeschakeld en knippert het GELE indicatielampje in het CO-automatische uitschakelgebied van het bedieningspaneel om aan te geven dat er een storing is opgetreden. Het GELE lampje knippert minstens vijf minuten na een storing. De generator kan opnieuw worden gestart, maar kan blijven uitschakelen. Een CO-sensorstoring kan alleen worden gediagnosticeerd en gerepareerd door een erkend Westinghouse-servicecentrum.

ONDERDELEN

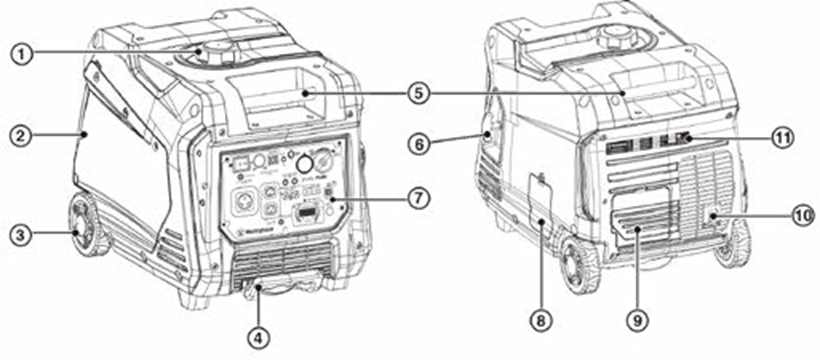

ONDERDELEN GENERATOR

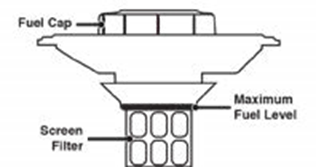

1. Brandstofdop: Voeg hier loodvrije brandstof toe. Sluit de dop totdat deze klikt.

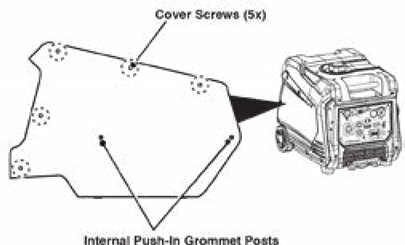

2. Servicedeksel motor: Deksel biedt toegang tot de motor, luchtfilter, carburateur en bougie.
3. Transportwielen: Wielen maken manoeuvreerbaarheid met één hand mogelijk bij gebruik met de uitschuifbare handgreep.
4. Uitschuifbare handgreep: Verleng en trek de handgreep in door op de vergrendelknop te drukken.
5. Draaghandgrepen: Ingebouwde handgrepen maken eenvoudig transport door twee personen mogelijk.
6. Terugslaghandgreep: Trek aan de terugslaghandgreep om de motor handmatig te starten.
7. Bedieningspaneel: Het bedieningspaneel bevat de stopcontacten en bedieningselementen.
8. Oliedeksel: Deksel biedt toegang tot de olievuldop/peilstok en de olieaftapplug.
9. Accudeksel: Deksel biedt toegang tot de accu en de snelkoppelingsstekker.
10. Geluiddemper en vonkenvanger: De vonkenvanger voorkomt dat vonken de geluiddemper verlaten.
11. Label modelinformatie: Biedt model-, serienummer-, spanning/ampère- en vermogensinformatie.

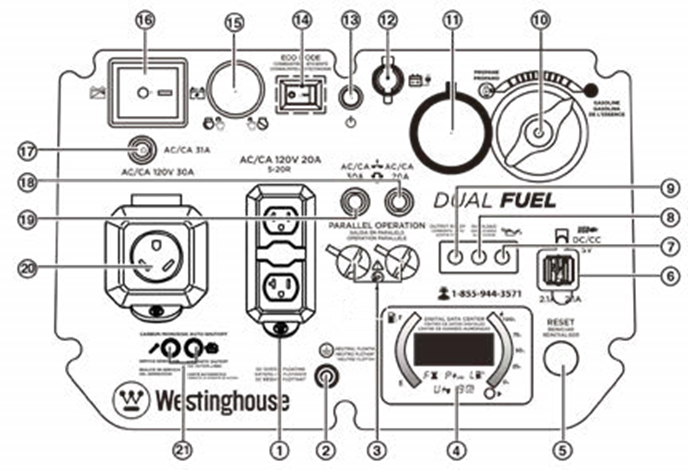

ONDERDELEN BEDIENINGSPANEEL

1. 120 volt AC, 20 ampère duplex NEMA 5-20R-aansluiting: De aansluiting kan maximaal 20 ampère leveren.
2. Aardingsklem: De aardingsklem wordt gebruikt om de generator extern te aarden.
3. Aansluitingen parallelle werking: Een compatibele Westinghouse-omvormergenerator kan worden aangesloten voor extra vermogen.

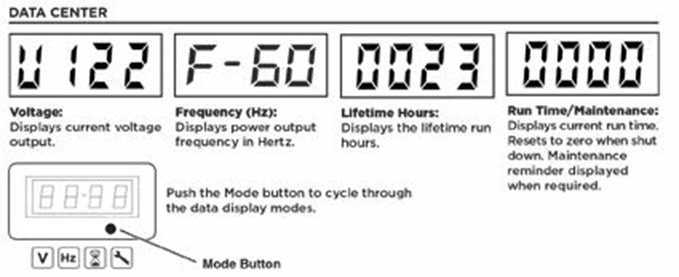

4. Led-datacenter: Geeft de resterende looptijd (F), het vermogen in kW (P), het brandstofniveau in liters (L), het uitgangsvermogen (V) en de totale gebruiksduur weer.

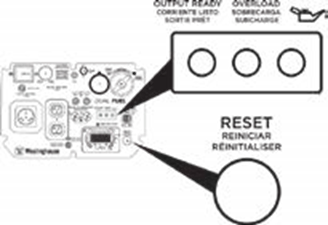

5. Overbelastingsreset: De generatoromvormer schakelt automatisch alle AC-uitgangen uit om de generator te beschermen bij overbelasting of kortsluiting in een aangesloten apparaat.
6. USB-poorten: USB-aansluiting met twee poorten van 5 V/2,1 A. Geschikt voor USB-stekkers type A.
7. Led laag oliepeil: Geeft een laag oliepeil aan. Wanneer het oliepeil in het carter onder de veilige bedrijfslimiet zakt, gaat de indicator voor het lage oliepeil branden en schakelt de generator de motor automatisch uit.
8. Led overbelasting: Geeft aan dat de generator overbelast is.
9. Led gereed voor uitgang: Licht op wanneer de generator normaal werkt. Geeft aan dat de generator elektrische stroom produceert bij de stopcontacten.
10. Brandstofkeuzeschakelaar: Wordt gebruikt om gas- of propaanwerking te selecteren.
11. LPG/propaan-inlaat: Sluit een propaantank aan met de meegeleverde LPG/propaanslang.
12. Acculaadpoort: Wordt gebruikt om de accu op te laden met de meegeleverde acculader.
13. Accu-indicator: Geeft aan dat de accuspanning AAN staat. Het lampje blijft branden terwijl het apparaat AAN staat.
14. Eco-modus: De eco-modus minimaliseert het brandstofverbruik en het geluid door het motortoerental aan te passen aan het minimum dat vereist is voor de huidige belasting.
15. Starten/stoppen met drukknop: Druk eenmaal om de motor automatisch te starten. Druk nogmaals om de motor te stoppen.
16. Accuschakelaar: Schakelt de accu AAN en UIT. Moet AAN staan voor elektrisch starten of starten op afstand.
17. Hoofdschakelaar: De hoofdschakelaar regelt de totale output van alle stopcontacten om de generator te beschermen tegen overbelasting of kortsluiting.
18. 20 ampère AC-schakelaar: De schakelaar beperkt de stroom die via de NEMA 5-20R-aansluiting kan worden geleverd tot 20 ampère.
19. 30 ampère AC-schakelaar: De schakelaar beperkt de stroom die via de NEMA TT-30-aansluiting kan worden geleverd tot 30 ampère.
20. 120 volt AC, 30 ampère NEMA TT-30R-aansluiting: De aansluiting kan maximaal 30 ampère leveren.
21. Indicatorlampjes CO-sensor: De CO-sensor controleert de ophoping van giftig koolmonoxidegas. Als toenemende hoeveelheden CO-gas worden gedetecteerd, schakelt de CO-sensor de motor automatisch uit.

MONTAGE

INHOUD VAN DE DOOS

Gewichtrisico. Vraag altijd om hulp bij het optillen van de generator.

1. Open de doos voorzichtig.
2. Verwijder en bewaar de handleiding, de oliefles, de olietrechter, de LPG/propaanslang, de bougiedopsleutel en de batterijlader.
3. Verwijder en gooi de verpakkingsbak weg.
4. Vouw de bovenkant van de plastic zak waarin de generator zit open.
5. Snijd voorzichtig de verticale hoeken van de doos door om toegang te krijgen tot de generator.
6. Recycle of deponeer het verpakkingsmateriaal op de juiste manier.

INHOUD VAN DE DOOS

• Gebruikershandleiding
• Snelstartgids/onderhoudsschema
• LPG/propaanslang met regelaar
• Sleutelhanger voor starten op afstand (bevestigd aan de terugslagstarter)
• Fles van 0,63 quart (0,6 liter) SAE 10W-30 olie
• Batterijlader
• Bougiedopsleutel
• Olietrechter
• Schroevendraaier

Als er onderdelen ontbreken, neem dan contact op met ons serviceteam via service@wpowereq.com of bel 1-855-944-3571.

INITIËLE OLIEVULLING
LET OP
DEZE GENERATOR IS ZONDER OLIE VERZONDEN. Probeer de motor niet te starten voordat deze op de juiste manier is gevuld met de aanbevolen olie. Als u geen motorolie toevoegt voordat u start, kan dit ernstige motorschade veroorzaken.
LET OP Het gebruik van 2-takt/cyclus olie of andere niet-goedgekeurde oliesoorten kan ernstige motorschade veroorzaken die niet onder de garantie valt.

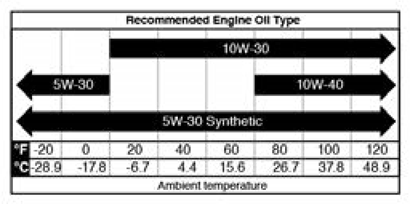

De meegeleverde, aanbevolen oliesoort voor normaal gebruik is 10W-30 motorolie. Raadpleeg de volgende tabel als u de generator bij extreme temperaturen gebruikt.

1. Verwijder op een vlakke ondergrond de olie-toegangsdeksel en de oliepeilstok.

2. Voeg met behulp van de meegeleverde trechter en olie olie toe aan de motor.
   Opmerking: Omdat er restolie uit de fabriek in de motor kan achterblijven, voegt u de olie aan het einde van de fles stapsgewijs toe om te voorkomen dat de motor te vol raakt. Zie Oliepeil controleren in het hoofdstuk Onderhoud.

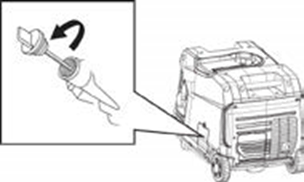

3. Veeg de oliepeilstok schoon. Plaats de oliepeilstok terug en draai hem handvast aan.
4. Plaats de olie-toegangsdeksel terug.

BRANDSTOF

Brand- en explosiegevaar. Gebruik nooit een benzinecontainer, benzinetank, propaanaansluitslang, propaantanks of een ander brandstofitem dat kapot, gesneden, gescheurd of beschadigd is.

Brand- en explosiegevaar. Vul de brandstoftank niet te vol. Vul de tank alleen tot de rode vulring in het brandstoffilterscherm in de tank. Overvulling kan ertoe leiden dat er brandstof op de motor terechtkomt, wat brand- of explosiegevaar kan veroorzaken.

Brand- en explosiegevaar. Tank de generator NOOIT bij terwijl de motor draait. Zet de motor ALTIJD uit en laat de generator twee minuten afkoelen voordat u gaat tanken.
LET OP

Gebruik GEEN E15- of E85-brandstof in dit product. Motoren of apparatuurschade veroorzaakt door oude brandstof of het gebruik van niet-goedgekeurde brandstoffen (zoals E15- of E85-ethanolmengsels) valt niet onder de garantie. Gebruik alleen loodvrije benzine met maximaal 10% ethanol.

BRANDSTOFVEREISTEN

• SCHONE, VERSE, loodvrije benzine, 87–93 octaangehalte.
• Maximaal 10% ethanol (gasohol) is acceptabel (waar beschikbaar; brandstof zonder ethanol wordt aanbevolen).
• Gebruik geen E85 of E15.
• Gebruik geen olie-gasmengsel.
• Wijzig de motor niet om op alternatieve brandstoffen te draaien.
• Tank niet binnenshuis.

Zorg er niet voor dat er vonken of vlammen ontstaan tijdens het tanken.

GEBRUIK VAN BRANDSTOFSTABILISATOR
Het toevoegen van een brandstofstabilisator (niet inbegrepen) verlengt de bruikbare levensduur van brandstof en helpt voorkomen dat er afzettingen ontstaan die het brandstofsysteem kunnen verstoppen. Volg de instructies van de fabrikant voor gebruik.
Meng ALTIJD de juiste hoeveelheid brandstofstabilisator met benzine in een goedgekeurde benzinecontainer voordat u de generator vult. Laat de generator vijf minuten draaien om de stabilisator het hele brandstofsysteem te laten behandelen.

DE BRANDSTOFTANK VULLEN

1. Zet de generator UIT en laat hem minimaal twee minuten afkoelen voordat u gaat tanken.
2. Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
3. Maak het gebied rond de brandstofdop schoon en verwijder de dop langzaam.
   LET OP
   Vul de tank alleen vanuit een goedgekeurde benzinecontainer. Zorg ervoor dat de benzinecontainer van binnen schoon is en in goede staat verkeert om verontreiniging van het brandstofsysteem te voorkomen.
   Voeg de aanbevolen brandstof langzaam toe. Vul NIET te vol. Vul alleen tot de rode maximale vulring op het brandstoffilterscherm die zichtbaar is in de vulhals.

4. Plaats de brandstofdop terug.

LET OP
Brandstof kan verf en plastic beschadigen. Wees voorzichtig bij het vullen van de brandstoftank. Schade veroorzaakt door gemorste brandstof valt niet onder de garantie.
LET OP
Reinig het brandstoffilterscherm van vuil voor en na elke tankbeurt. Verwijder het brandstoffilterscherm door het licht samen te drukken terwijl u het uit de brandstoftank verwijdert.

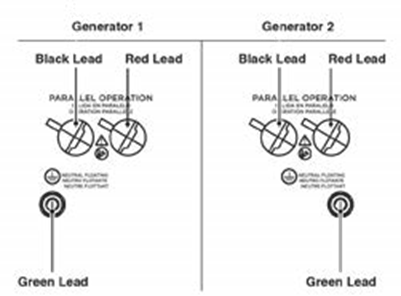

EEN LPG/PROPAANTANK AANSLUITEN
LET OP

• De LPG/propaantank kan elke capaciteit hebben, maar de tank moet voldoen aan de norm zoals vermeld in het hoofdstuk Brandstofveiligheid.
• Propaantanks die een systeem voor vloeistofafvoer gebruiken, kunnen niet op deze modellen worden gebruikt.
• Controleer of de herkwalificatiedatum op de tank niet is verlopen.
• Gebruik de meegeleverde LPG/propaanslang NIET voor andere apparaten.

LET OP

• Alle nieuwe tanks moeten van lucht en vocht worden ontdaan voordat ze worden gevuld. Gebruikte tanks die niet zijn afgesloten of gesloten zijn gehouden, moeten ook worden ontdaan van lucht en vocht. Het ontluchtingsproces moet worden uitgevoerd door een propaanleverancier (tanks van een omruilleverancier moeten op de juiste manier zijn ontlucht en gevuld).
• Plaats de tank ALTIJD zo dat de verbinding tussen de klep en de gasinlaat geen scherpe bochten of knikken in de slang veroorzaakt.

Explosiegevaar. Start de generator NIET als u propaan ruikt. Sluit ALTIJD de propaantankklep volledig en koppel de LPG/propaanslang los van de generator wanneer deze niet in gebruik is.

1. Zet de generator UIT en plaats hem op een vlakke ondergrond in een goed geventileerde ruimte.
2. Controleer of de propaantankklep volledig gesloten is.
3. Verwijder de afdekking op de propaaninlaatklep van de generator.
4. Gebruik uw vingers om de LPG/propaanslang (meegeleverd) met de hand op de propaaninlaat van de generator te schroeven.

   Gebruik GEEN afdichtingstape of een ander type afdichtmiddel om de LPG/propaanslangaansluiting af te dichten.
5. Draai de LPG/propaanslangaansluiting vast aan de generator met een 19 mm of verstelbare sleutel. Draai hem NIET te vast.
   Koppel: 5-10 lb-ft.
6. Verwijder de veiligheidsplug of -dop van de propaantankklep en bevestig het andere uiteinde van de slang aan de LPG/propaanaansluiting op de tank. Handvast aandraaien.
7. Draai de propaantankklep naar de volledig open positie. Controleer alle aansluitingen op lekkage door de fittingen nat te maken met een oplossing van zeep en water. Bellen die verschijnen of bellen die groeien, geven aan dat er een lek is. Als er een lek is bij een fitting, draait u de propaantankklep naar de volledig gesloten positie en draait u de fitting vast. Open de propaantankklep en controleer de fitting opnieuw met de zeep- en wateroplossing. Als het lek aanhoudt of als het lek zich niet bij een fitting bevindt, gebruik de generator NIET en neem contact op met de klantenservice.

DE BATTERIJ AANSLUITEN

1. Duw het lipje van de batterijtoegangsdeksel omlaag en trek de deksel naar voren om deze te verwijderen.

2. Controleer of de rubberen batterijriem de batterij stevig op zijn plaats houdt. Als hij los zit, trekt u aan de riem en haakt u hem vast aan de montagebasis.
   Opmerking: Als de riem los zit achter de batterij, verwijder dan de batterij, sluit de riem opnieuw aan, plaats de batterij terug en steek de riem onder de batterij-snelkoppelingskabels door.

3. Er is een snelkoppelingsstekker voor de batterij op de batterij voorgeïnstalleerd. Verwijder de kabelbinder die de stekkers vasthoudt en duw vervolgens stevig om ze aan te sluiten.

4. Lijn de lipjes aan de onderkant van de batterijtoegangsdeksel uit met de generatorbehuizing en duw om de deksel terug te plaatsen.
   Opmerking: De generator is uitgerust met een functie voor het opladen van de batterij. Zodra de motor draait, laadt een kleine lading de batterij langzaam op.

WERKING

LOCATIE GENERATOR
Lees en begrijp alle veiligheidsinformatie voordat u de generator start.

Het gebruik van een generator binnenshuis KAN BINNEN ENKELE MINUTEN DODELIJK ZIJN. De uitlaat van de generator bevat koolmonoxide. Dit is een gif dat u niet kunt zien of ruiken.

Gebruik de generator nooit in een huis of garage. ZELFS NIET als deuren en ramen openstaan.

Gebruik de generator alleen BUITEN en ver van ramen, deuren en ventilatieopeningen.
Gebruik de generator NOOIT in een gebouw, inclusief garages, kelders, kruipruimtes, schuren, omhuizingen of compartimenten, inclusief het generatorcompartiment van een recreatievoertuig.

Gevaar voor elektrocutie. Gebruik de generator NOOIT op een natte of vochtige plek. Stel de generator NOOIT bloot aan regen, sneeuw, waternevel of stilstaand water tijdens gebruik. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken. Het gebruik van een generator of elektrisch apparaat in natte omstandigheden, zoals regen of sneeuw, of in de buurt van een zwembad of sproeisysteem, of wanneer uw handen nat zijn, kan leiden tot elektrocutie.

Brandgevaar. Gebruik de generator alleen op een stevige, vlakke ondergrond. Het gebruik van de generator op een oppervlak met los materiaal, zoals zand of grasresten, kan ervoor zorgen dat er vuil door de generator wordt opgenomen dat de koelopeningen of het luchtinlaatsysteem kan blokkeren. Laat de generator 30 minuten afkoelen voordat u hem vervoert of opbergt.

De generator moet te allen tijde op een vlakke, horizontale ondergrond staan (ook als hij niet in werking is). De generator moet minstens 1,5 m (5 ft.) afstand houden van brandbare materialen.
Gebruik de generator NIET in de achterbak van een SUV, camper, aanhanger, laadbak (normaal, vlak of anderszins), onder trappen, naast muren of gebouwen, of op een andere plaats waar de generator en/of de uitlaatdemper niet voldoende kunnen koelen. Sluit generatoren NIET op tijdens het gebruik.

Verstikkingsgevaar. Plaats de generator in een goed geventileerde ruimte. Plaats de generator NIET in de buurt van ventilatieopeningen of inlaten waar uitlaatgassen in bewoonde of afgesloten ruimtes kunnen worden gezogen. Houd zorgvuldig rekening met wind- en luchtstromen bij het plaatsen van de generator.

AARDING

Schokgevaar. Als de generator niet goed is geaard, kan dit leiden tot een elektrische schok.
LET OP
Gebruik alleen geaarde verlengsnoeren, gereedschappen en apparaten met 3 pinnen, of dubbel geïsoleerde gereedschappen en apparaten.

De generatorneutraal is zwevend. De aardklem van de generator is verbonden met het frame van de generator, de metalen niet-stroomvoerende delen van de generator en de aardklemmen van elk stopcontact. De generator (statorwikkeling) is geïsoleerd van het frame en van de aardpin van het AC-stopcontact. Elektrische apparaten die een geaarde stopcontactpinaansluiting vereisen, werken mogelijk niet goed.
Als deze generator alleen wordt gebruikt met apparatuur met snoer en stekker die is aangesloten op de stopcontacten op de generator, vereist de National Electric Code niet dat het apparaat wordt geaard. Andere manieren om de generator te gebruiken, vereisen mogelijk echter wel aarding om het risico op schokken of elektrocutie te verminderen.
Raadpleeg voordat u de aardklem gebruikt een gekwalificeerde elektricien, elektrische inspecteur of plaatselijke instantie met jurisdictie voor plaatselijke voorschriften of verordeningen die van toepassing zijn op het beoogde gebruik van de generator.

WERKING OP GROTE HOOGTE
Het motorvermogen wordt minder naarmate u hoger boven zeeniveau werkt. Het vermogen wordt ongeveer 3,5% minder per 1000 voet toegenomen hoogte vanaf zeeniveau.
Aanpassing voor grote hoogte is vereist voor gebruik op hoogtes van meer dan 1524 m (5.000 ft). Werking zonder deze aanpassing leidt tot verminderde prestaties, een hoger brandstofverbruik en meer uitstoot.
LET OP
Gebruik de generator NIET op hoogtes onder 762 m (2.000 ft.) met de set voor grote hoogte geïnstalleerd. Er kan schade aan de motor optreden.
Carburateurset voor grote hoogte: Onderdeelnummer 518965
DF-regelaar voor grote hoogte: Onderdeelnummer 518516
Opmerking: U moet zowel de Dual Fuel-regelaar als de carburateurset aanschaffen voor een goede werking op grote hoogte.

STARTEN OP AFSTAND

Controleer of de omgeving rond de generator vrij is voordat u de generator op afstand start.
De sleutelhanger voor starten op afstand die bij de generator wordt geleverd, moet aan de trekstarter of het bedieningspaneel worden bevestigd. Als uw apparaat zonder sleutelhanger is verzonden, neem dan contact op met de klantenservice van Westinghouse.
De generator kan op afstand worden gestart vanaf maximaal 30 meter (99 feet) met behulp van de sleutelhanger voor starten op afstand.
Opmerking: Naarmate de batterijen in de sleutelhanger voor starten op afstand leegraken, neemt de operationele afstand af.
Vervangende batterijen voor de afstandsbediening: (2) CR2016

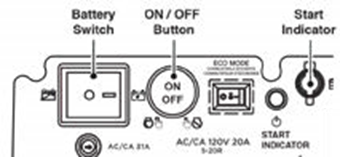

HERPROGRAMMEREN VAN HET STARTEN OP AFSTAND
Als de sleutelhanger voor starten op afstand wordt vervangen of opnieuw moet worden gekoppeld aan de generator, volgt u deze procedure.

1. Zet de accuschakelaar van de generator in de ON-stand.
2. Houd de ON/OFF button (Aan/uit-knop) 10 seconden ingedrukt en laat deze vervolgens los. Het startindicatielampje knippert groen.

3. Druk op de ON button (Aan-knop) op de sleutelhanger voor starten op afstand. Deze wordt automatisch gekoppeld aan de generator en het startindicatielampje op de generator stopt met knipperen.


BRANDSTOFKEUZESCHAKELAAR
Zet de fuel selector switch (brandstofkeuzeschakelaar) op het bedieningspaneel aan de voorzijde in de gewenste brandstofkeuze.

Draai de fuel selector switch (brandstofkeuzeschakelaar) volledig omhoog voor benzinegebruik.

Draai de fuel selector switch (brandstofkeuzeschakelaar) volledig omlaag voor propaangebruik.

INLOOPPERIODE
Voor een goede inloop mag u tijdens de eerste vijf bedrijfsuren NIET meer dan 50% van het nominale bedrijfsvermogen (2250 watt) overschrijden. Varieer de belasting af en toe om de statorwikkelingen te laten opwarmen en afkoelen en om de zuigerveren te helpen plaatsen.

VOORDAT U DE GENERATOR START
Controleer of:

• De generator op een veilige, geschikte locatie is geplaatst.
• De generator op een droge, vlakke en horizontale ondergrond staat.
• De motor is gevuld met olie.
• Alle belastingen zijn losgekoppeld.

Brand- en explosiegevaar. Verplaats of kantel de generator NIET tijdens het gebruik.

DE MOTOR STARTEN: BENZINE

1. Controleer of er benzine in de benzinetank zit.
2. Zet de fuel selector switch (brandstofkeuzeschakelaar) op het bedieningspaneel op benzinegebruik.
3. Zet de brandstoftankklep in de ON-stand.

4. Zet de Run/Stop switch (Start/stop-schakelaar) in de Run-stand.
5. Pak de trekstarter stevig vast en trek er langzaam aan totdat u meer weerstand voelt en trek er vervolgens snel aan.

DE MOTOR STARTEN: PROPAAN

Brand- en explosiegevaar. Draai de propaantankklep ALTIJD volledig dicht als u de generator niet op propaan gebruikt.

1. Zorg ervoor dat de LPG/propaanslang correct is aangesloten op de generator en de propaantank.
2. Zet de fuel selector switch (brandstofkeuzeschakelaar) op propaangebruik.
3. Open de klep op de propaantank volledig.
4. Zet de Run/Stop switch (Start/stop-schakelaar) in de Run-stand.
5. Pak de trekstarter stevig vast en trek er langzaam aan totdat u meer weerstand voelt en trek er vervolgens snel aan.

SCHAKELEN TUSSEN BRANDSTOFBRONNEN

Brand- en explosiegevaar. Voeg GEEN benzine toe aan de brandstoftank en sluit de LPG/propaanslang NIET aan op de generator terwijl de generator in werking is.
De brandstofbron kan worden geschakeld terwijl de motor draait als er VÓÓR de werking een propaantank op de generator is aangesloten.

VAN BENZINE NAAR PROPAAN

De belastbaarheid wordt verminderd bij gebruik op propaan. Zorg ervoor dat de generator voldoende (bedrijfs-) en piekvermogen (startvermogen) kan leveren voor de items die u van stroom voorziet voordat u overschakelt op propaan.

1. Open de klep op de propaantank volledig.
2. Zet de fuel selector switch (brandstofkeuzeschakelaar) op propaangebruik.
3. Zet de brandstoftankklep in de OFF-stand.

VAN PROPAAN NAAR BENZINE

1. Zet de brandstoftankklep in de ON-stand.
2. Zet de fuel selector switch (brandstofkeuzeschakelaar) op benzinegebruik.
3. Draai de propaantankklep volledig dicht.
   Opmerking: Bij het overschakelen naar propaangebruik kan de motor enkele seconden onregelmatig lopen terwijl de benzine in de carburateur wordt verwijderd.

Als de motor stopt bij het schakelen tussen brandstofbronnen, koppel dan alle belastingen los en start het apparaat opnieuw op de brandstofbron van uw keuze.

DE MOTOR STOPPEN

1. Schakel alle aangesloten elektrische belastingen uit en ontkoppel ze.

   Start of stop de generator NOOIT met aangesloten elektrische apparaten.
2. Laat de generator enkele minuten zonder belasting draaien om de interne temperatuur van de motor te stabiliseren.
3. Zet de Run/Stop switch (Start/stop-schakelaar) in de Stop-stand.
   Opmerking: Als alternatief, als de generator niet vaak wordt gebruikt, zet dan de brandstoftankklep in de OFF-stand om de hoeveelheid achtergebleven brandstof in de vlotterbak van de carburateur te beperken. De motor stopt wanneer de brandstof in de carburateur en de brandstofleiding op is.
4. Als u op propaan werkt, draait u de propaantankklep volledig dicht.

GEBRUIKSFREQUENTIE
Als de generator af en toe of met tussenpozen wordt gebruikt (meer dan een maand voor het volgende gebruik), raadpleeg dan het gedeelte Opslag van deze handleiding voor informatie over brandstofverslechtering.

AC-STROOMONDERBREKERS
De stroomonderbrekers schakelen automatisch uit als er een kortsluiting is of een aanzienlijke overbelasting van de generator bij elk stopcontact.
Als een AC-stroomonderbreker automatisch uitschakelt, controleer dan of het apparaat correct werkt en of het de nominale belastbaarheid van het circuit niet overschrijdt voordat u de AC-stroomonderbreker weer inschakelt.

ECO-MODUS
LET OP
Start de generator altijd met de ECO-MODUS uitgeschakeld. Laat het motortoerental stabiliseren en de OUTPUT READY-led oplichten voordat u de ECO-MODUS inschakelt.
Opmerking: gebruik de ECO-MODUS niet bij parallel gebruik met een andere Westinghouse-generator.
De ECO-MODUS minimaliseert het brandstofverbruik en het geluid door het motortoerental aan te passen aan het minimum dat nodig is voor de huidige belasting.
Schakel de ECO-MODUS in bij het voeden van kleine apparaten met continue belastingen, zoals een computer of elektrisch licht.
Schakel de ECO-MODUS uit bij het voeden van grote piekbelastingen, zoals een airconditioner of elektrische pomp.
Om de ECO-MODUS in te schakelen, controleert u of de OUTPUT READY-led groen oplicht en drukt u de schakelaar in de AAN-stand. Als er geen belasting aanwezig is, daalt het toerental van de generator tot de stationaire snelheid. De generator detecteert belastingen wanneer deze worden toegepast en verhoogt het motortoerental.
Om de generator op maximaal vermogen en toerental te laten draaien, zet u de ECO-MODUS-schakelaar in de UIT-stand.

OVERBELASTINGSRESET
De generator schakelt automatisch alle AC-uitvoer uit om de generator te beschermen in geval van overbelasting of kortsluiting in een aangesloten apparaat. De motor blijft echter wel draaien. Marginale overbelasting die de OVERLOAD-led tijdelijk laat oplichten, kan de levensduur van de generator verkorten.
OVERLOAD op het bedieningspaneel licht rood op en de groene OUTPUT READY is uit.

Om de AC-uitvoer te herstellen:

1. Schakel alle aangesloten elektrische belastingen uit en trek de stekker eruit.
2. Druk op de RESET-knop op het bedieningspaneel totdat de OVERLOAD-led uitgaat en de OUTPUT READY-led oplicht.
3. Reset de stroomonderbrekers als ze uitgeschakeld zijn.
4. Controleer of de beoogde draaiende en piekbelastingen de capaciteit van de generator niet overschrijden.
5. Sluit de elektrische belastingen opeenvolgend aan en laat de generator stabiliseren nadat elke belasting is aangesloten.

GENERATORCAPACITEIT
LET OP
Overbelast de capaciteit van de generator NIET. Het overschrijden van de wattage/ampèrage-capaciteit van de generator kan de generator en/of de aangesloten elektrische apparaten beschadigen.
Zorg ervoor dat de generator voldoende continu (draaiend) en piekvermogen (start) kan leveren voor de items die u tegelijkertijd van stroom wilt voorzien.
Er moet rekening worden gehouden met de totale vermogensbehoefte (Volt x Ampère = Watt) van alle aangesloten apparaten. Fabrikanten van apparaten en elektrisch gereedschap vermelden meestal beoordelingsinformatie in de buurt van het model- of serienummer.
Om de vermogensbehoefte te bepalen:

1. Selecteer de items die u tegelijkertijd van stroom wilt voorzien.
2. Tel het continue (draaiende) wattage van deze items op. Dit is de hoeveelheid vermogen die de generator moet produceren om de items draaiende te houden. Zie de wattagetabel.
3. Schat hoeveel piekvermogen (start) u nodig hebt. Piekvermogen is de korte stroomstoot die nodig is om elektrisch motoraangedreven gereedschap of apparaten, zoals een cirkelzaag of koelkast, te starten. Omdat niet alle motoren tegelijkertijd starten, kan het totale piekvermogen worden geschat door alleen het/de item(s) met het hoogste extra piekvermogen op te tellen bij het totale nominale vermogen van stap 2.

Voorbeeld:

Gereedschap of apparaat	Draaiende wattage*	Startwattage*
RV-airconditioner (11.000 BTU)	1010	1600
TV (buis)	300	0
RV-koelkast	180	600
Radio	200	0
Licht (75 Watt)	300	0
Koffiezetapparaat	600	0
	2590 Totaal draaiend wattage*	1600 Hoogste startwattage*
	Totaal draaiend wattage	2590
	Hoogste startwattage	+ 1600
	Totaal benodigd startwattage	4190

*De vermelde wattages zijn schattingen. Controleer het werkelijke wattage.

VERMOGENSBEHEER
Om de levensduur van de generator en de aangesloten apparaten te verlengen, moet u voorzichtig zijn bij het toevoegen van elektrische belastingen aan de generator. Er mag niets op de generatoraansluitingen zijn aangesloten voordat de motor wordt gestart. De juiste en veilige manier om het generatorvermogen te beheren, is door belastingen opeenvolgend toe te voegen, als volgt:

1. Start de motor zoals beschreven in deze handleiding, zonder dat er iets op de generator is aangesloten.
2. Sluit de eerste belasting aan en schakel deze in, bij voorkeur de grootste belasting die u hebt.
3. Laat het generatorvermogen stabiliseren (de motor loopt soepel en het aangesloten apparaat werkt goed).
4. Sluit de volgende belasting aan en schakel deze in.
5. Laat de generator opnieuw stabiliseren.
6. Herhaal stap 4 en 5 voor elke extra belasting.

Wattagereferentie

Gereedschap of apparaat	Geschat draaiend wattage*	Geschat startwattage*
Gloeilampen (4 stuks x 75 Watt)	300	0
TV (buis)	300	0
Dompelpomp (1/3 pk)	800	1300
Koelkast of vriezer	700	2200
Waterpomp (1/3 pk)	1000	2000
Verwarming (1/2 pk)	800	2350
Radio	200	0
Boor (3/8", 4 ampère)	440	600
Cirkelzaag (Heavy Duty, 7-1/4")	1400	2300
Verstekzaag (10")	1800	1800
Tafelzaag (10")	2000	2000

*De vermelde wattages zijn schattingen. Controleer het werkelijke wattage.

VERLENGKABELS

Verstikkingsgevaar. Verlengkabels die rechtstreeks het huis in lopen, vergroten het risico op koolmonoxidevergiftiging via openingen. Als een verlengkabel die rechtstreeks uw huis in loopt, wordt gebruikt om binnenitems van stroom te voorzien, bestaat het risico op koolmonoxidevergiftiging voor mensen in huis. Gebruik altijd op batterijen werkende koolmonoxidemelders die voldoen aan de huidige UL 2034-veiligheidsnormen wanneer u de generator gebruikt. Controleer regelmatig de batterij van de detector(en).

Verstikkingsgevaar. Wanneer u de generator met verlengkabels gebruikt, moet u ervoor zorgen dat de generator zich in een open buitenruimte bevindt, ver verwijderd van bewoonde ruimtes met de uitlaat gericht naar buiten.

Brand- en elektrocutiegevaar. Gebruik nooit versleten of beschadigde verlengkabels. Beschadigde of overbelaste verlengkabels kunnen oververhit raken, vonken en brand veroorzaken, wat kan leiden tot de dood of ernstig letsel.
Voordat u een AC-apparaat of stroomkabel op de generator aansluit:

• Gebruik geaarde 3-polige verlengkabels, gereedschappen en apparaten, of dubbel geïsoleerde gereedschappen en apparaten.
• Zorg ervoor dat het gereedschap of apparaat in goede staat verkeert. Defecte apparaten of stroomkabels kunnen een potentieel risico op elektrische schokken vormen.
• Zorg ervoor dat de elektrische classificatie van het gereedschap of apparaat het nominale vermogen van de generator of het gebruikte stopcontact niet overschrijdt.

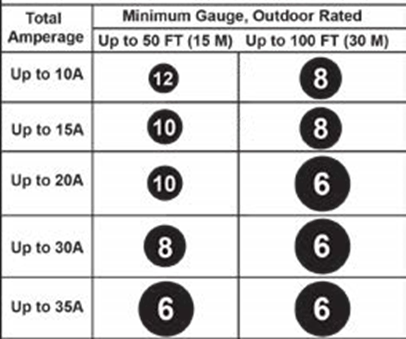

VERLENGKABELAFMETINGEN
Gebruik alleen geaarde 3-polige verlengkabels die zijn gemarkeerd voor buitengebruik en die geschikt zijn voor de elektrische belasting.

PARALLELLE WERKING

Brand- en elektrocutiegevaar. Sluit nooit de parallelle kabelgeleiders aan of los ze los wanneer een generator draait.
LET OP
Het aansluiten van de iGen4500DFc op een generator die niet compatibel is, kan een lage spanning veroorzaken die gereedschappen en apparaten die door de generator worden gevoed, kan beschadigen.
Parallelle werking geeft u de mogelijkheid om de iGen4500DFc te koppelen aan een compatibele Westinghouse-omvormergenerator voor gecombineerd draaiend en piekvermogen. Een Westinghouse-parallelkabel (afzonderlijk verkrijgbaar) is vereist voor parallelle werking. Deze kabel kan worden gekocht bij een erkende Westinghouse-generatorhandelaar.
Opmerking: gebruik de ECO-MODUS niet bij parallel gebruik met een andere Westinghouse-generator.

Parallelle kabel (50 A/6000 watt): onderdeelnummer 507PC
Opmerking: compatibele Westinghouse-generatoren zonder parallelle poorten kunnen parallel worden gebruikt met de parallelle kabel die op het stopcontact is gemonteerd, onderdeelnummer 260041.

1. Zorg ervoor dat de batterijschakelaar en de ECO-MODUS-schakelaar in de UIT-stand staan.
2. Sluit de zwarte en rode parallelle kabelgeleiders aan op de zwarte parallelle poorten op elk bijbehorend generatorbedieningspaneel, zoals hieronder weergegeven. Sluit de zwarte geleider aan op de linkerpoort, de rode geleider op de rechterpoort.
   Opmerking: sluit NIET twee rode geleiders of twee zwarte geleiders aan op dezelfde generator.

3. Sluit de groene aardgeleider aan op de aardklem op elke generator en draai de moer vast.
4. Start een van de generatoren en wacht tot de OUTPUT READY-led oplicht.
5. Start de tweede generator en wacht tot de OUTPUT READY-led oplicht voordat u een belasting aansluit.
6. Sluit extra belastingen aan zoals beschreven in Vermogensbeheer.
7. Trek alle belastingen los voordat u de generatoren stopt.

TRANSPORT

Gewicht gevaar. Zorg altijd voor assistentie bij het optillen van de generator.

• Laat de generator minimaal 30 minuten afkoelen voordat u hem vervoert.
• Als u op LPG werkt, draai dan de klep van de propaantank volledig dicht.
• Koppel de LPG-/propaanslang los van de generator en de propaantank.
• Plaats alle beschermkappen terug op het bedieningspaneel van de generator.
• Gebruik alleen de vaste handgreep(en) van de generator om de unit op te tillen of om lastbegrenzers zoals touwen of spanbanden te bevestigen. Probeer de generator niet op te tillen of vast te zetten door hem aan een van de andere onderdelen vast te houden.
• Houd de unit tijdens het transport waterpas om de kans op brandstoflekkage te minimaliseren, of tap indien mogelijk de brandstof af of laat de motor draaien tot de brandstoftank leeg is voordat u gaat transporteren.
• De generatorwielen zijn alleen bedoeld voor handtransport. De wielen zijn niet geschikt om de generator te slepen, zowel op de weg als off-road.
• Gebruik de uitschuifbare handgreep voor handtransport door één persoon. Om de handgreep uit te schuiven, drukt u op de vergrendelknop en trekt u aan de handgreep totdat deze volledig is uitgeschoven. Om hem op te bergen, drukt u op de vergrendelknop en duwt u de handgreep in totdat deze volledig is ingetrokken. Schuif de handgreep alleen uit of in wanneer de generator is uitgeschakeld, stilstaat en op een horizontale ondergrond staat. Gebruik de uitschuifbare handgreep niet om de generator volledig van de grond te tillen, te slepen of om te keren.

Brandgevaar. Kantel de generator niet en plaats hem niet op zijn kant. Er kan brandstof of olie lekken en de generator kan beschadigd raken.

ONDERHOUD

ONDERHOUDSSCHEMA
Regelmatig onderhoud verbetert de prestaties en verlengt de levensduur van de generator. Houd de uur- of kalenderintervallen aan, afhankelijk van wat zich het eerst voordoet. Vaker onderhoud is vereist bij gebruik in ongunstige omstandigheden, zoals hieronder vermeld.

Voor elk gebruik

Controleer de motorolie

Na de eerste 25 uur of de eerste maand

Motorolie verversen

Na 50 uur of elke 6 maanden

Motorolie verversen1 Luchtfilter reinigen2

Na 100 uur of elke 6 maanden

Vonkenvanger inspecteren/reinigen Bougie inspecteren/reinigen Brandstoffilter vervangen3 Klepspeling inspecteren/afstellen3

Na 300 uur of elk jaar

Bougie vervangen Luchtfilter vervangen

¹ Ververs de olie elke maand bij zware belasting of bij hoge temperaturen.
² Vaker reinigen in vuile of stoffige omstandigheden.
Vervang het luchtfilter als het niet voldoende kan worden gereinigd.
³ Aanbevolen wordt om de service te laten uitvoeren door een erkende Westinghouse-service dealer.

VERVANGINGSONDERDELEN VOOR ONDERHOUD

Omschrijving	Onderdeelnummer
Schuimrubber luchtfilter	5691
Carterplug-drukring	94007
Vonkenvanger	6790
Accu	511019
Bougie

MOTORSERVICEKAP
Verwijder de motorservicekap om toegang te krijgen tot het luchtfilter, de carburateur en de bougie. Verwijder de schroeven van de kap en trek de kap recht naar buiten met beide handen om schade aan de doorvoertules op de kap te voorkomen.

ONDERHOUD LUCHTFILTER

Brandgevaar. Gebruik nooit benzine of andere ontvlambare oplosmiddelen om het luchtfilter te reinigen. Gebruik uitsluitend huishoudelijk reinigingsmiddel om het luchtfilter te reinigen.
Het luchtfilter moet na elke 50 uur gebruik of zes maanden worden gereinigd (de frequentie moet worden verhoogd als de generator in een stoffige omgeving wordt gebruikt).

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Verwijder de motorservicekap.
3. Draai de knoppen op de luchtreinigerdeksel naar de ontgrendelde stand. Kantel het deksel naar beneden om het te verwijderen.
   Opmerking: Het luchtfilterelement is doordrenkt met olie. Gebruik een geschikte reinigingscontainer.
   LET OP
   Vermijd huidcontact met motorolie. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.

4. Verwijder het schuimrubber luchtfilter uit het luchtreinigerhuis en was het door het element onder te dompelen in een oplossing van huishoudelijk reinigingsmiddel en warm water. Knijp langzaam in het schuimrubber om het grondig te reinigen.
   LET OP
   Draai of scheur het schuimrubber luchtfilterelement NIET tijdens het reinigen of drogen. Oefen alleen langzame maar stevige knijpbewegingen uit.
5. Spoel het luchtfilterelement af door het onder te dompelen in schoon water en een langzame knijpbeweging toe te passen. Laat het filter grondig drogen.
   LET OP
   Vervuilen niet. Volg de richtlijnen van de EPA of andere overheidsinstanties voor een correcte verwijdering van gevaarlijke materialen. Raadpleeg de plaatselijke autoriteiten of een recyclingbedrijf.

6. Dompel het schuimrubber luchtfilter in schone motorolie en knijp vervolgens alle overtollige olie eruit. De motor zal roken bij het starten als er te veel olie in het filter achterblijft.
7. Plaats het schuimrubber luchtfilter in de behuizing en vergrendel de luchtreinigerdeksel op zijn plaats.
8. Plaats het motorservicepaneel.

Luchtfilter: Onderdeelnr. 5691

CONTROLE MOTOROLIEPEIL

Vermijd huidcontact met motorolie. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.
LET OP
Gebruik altijd de gespecificeerde motorolie. Het niet gebruiken van de gespecificeerde motorolie kan leiden tot versnelde slijtage en/of een kortere levensduur van de motor.
Bij gebruik van de generator onder extreme, vuile, stoffige omstandigheden of bij extreem warm weer, vaker de olie verversen.
De omgevingstemperatuur heeft invloed op de prestaties van de motorolie. Verander het type motorolie dat wordt gebruikt op basis van de weersomstandigheden.

Controleer het motoroliepeil voor elk gebruik of om de 8 bedrijfsuren.

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Verwijder de olie-toegangsdeksel.
3. Maak met een vochtige doek schoon rond de oliepeilstok.
4. Verwijder de oliepeilstok en veeg de peilstok schoon.

5. Schroef de peilstok volledig in de vulhals. Verwijder de peilstok en controleer of het oliepeil zich binnen het veilige werkbereik bevindt.

6. Als het peil laag is, voeg dan stapsgewijs de aanbevolen motorolie toe en controleer opnieuw tot het peil zich tussen de L- en H-markeringen op de peilstok bevindt. Vul NIET te veel. Als het peil boven de volledige markering op de peilstok staat, laat dan olie aflopen om het oliepeil te verlagen tot de volledige markering op de peilstok.
7. Plaats de oliepeilstok terug en draai deze met de hand vast.
8. Plaats de olie-toegangsdeksel terug.

MOTOROLIE VERVERSEN

Onbedoeld opstarten. Verwijder de bougiekabel van de bougie wanneer u aan de generator werkt. Verwijder ook de snelle aansluitstekker van de accu.
Bij gebruik van de generator onder extreme, vuile, stoffige omstandigheden of bij extreem warm weer, vaker de olie verversen. Ververs de olie terwijl de motor nog warm is van gebruik.

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Verwijder de motorservicekap. Koppel de bougiekabel los van de bougie en plaats de kabel op een plaats waar deze geen contact kan maken met de bougie.
3. Verwijder de olie-toegangsdeksel.
4. Maak met een vochtige doek schoon rond de oliepeilstok. Verwijder de peilstok en veeg schoon.
5. Verwijder de rubberen plug onder de carterbout en plaats een oliepan (of een geschikte container) onder het aftapgat.
6. Verwijder met een sleutel van 10 mm de carterbout en laat de olie weglopen.

7. Plaats de carterplug terug en draai deze stevig vast. Plaats de rubberen plug terug.
   Opmerking: Een nieuwe drukring voor de carterplug wordt aanbevolen bij elke olieverversing.
   Drukring carterplug: Onderdeelnr. 94007
8. Giet langzaam olie in de olievulopening tot het oliepeil zich tussen de L- en H-markeringen op de peilstok bevindt. Stop regelmatig om het oliepeil te controleren. Vul NIET te veel.
   Maximale oliecapaciteit: 0,63 US qt (0,60 L)
9. Plaats de peilstok terug en draai deze met de hand vast.
10. Sluit de bougiekabel aan en plaats de motorservicekap terug.

LET OP
Vervuilen niet. Volg de richtlijnen van de EPA of andere overheidsinstanties voor een correcte verwijdering van gevaarlijke materialen. Raadpleeg de plaatselijke autoriteiten of een recyclingbedrijf.

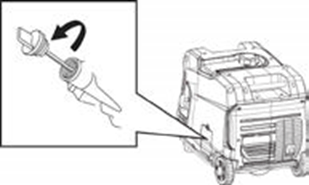

ONDERHOUD AAN DE BOUGIE
Inspecteer en reinig de bougie na elk gebruik van 100 uur of zes maanden. Vervang de bougie na een gebruik van 300 uur of elk jaar.

1. Plaats de generator op een vlakke ondergrond en laat de motor afkoelen.
2. Verwijder de motoronderhoudskap.
3. Verwijder de bougiestekker door de bougiestekker stevig recht van de motor af te trekken.
4. Reinig het gebied rond de bougie.
5. Verwijder de bougie met de meegeleverde bougiedopsleutel.
   LET OP
   Oefen nooit zijwaartse druk uit of beweeg de bougie zijwaarts bij het verwijderen van de bougie.
6. Inspecteer de bougie. Vervang deze als de elektroden putjes vertonen, verbrand zijn of de isolator is gebarsten. Gebruik alleen een aanbevolen vervangende bougie.
   Aanbevolen vervanging van de bougie

   Westinghouse Modelnummer	Torch	NGK	Bosch	Autolite
   iGen4500DFc	F7RTC	BPR7ES	WR5D	62

7. Meet de elektrodenafstand van de bougie met een draadtype voelermaat. Corrigeer indien nodig de afstand door de zij-elektrode voorzichtig te buigen.
   Bougieafstand: 0,024 – 0,032 inch (0,60 – 0,80 mm)

8. Installeer de bougie voorzichtig met de hand vast en draai hem vervolgens nog 3/8 tot 1/2 slag vast met de bougiesleutel.
9. Installeer de bougiestekker en de motoronderhoudskap.

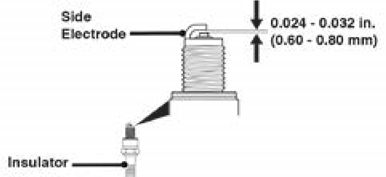

ONDERHOUD VONKENVANGER
Controleer en reinig de vonkenvanger na elk gebruik van 100 uur of zes maanden. Als de vonkenvanger niet wordt gereinigd, leidt dit tot verminderde motorprestaties.

1. Plaats de generator op een vlakke ondergrond en laat de uitlaatdemper afkoelen voordat u de vonkenvanger onderhoudt.
2. Verwijder de afdekschroeven en de uitlaatdemperafdekking. Gebruik een schroevendraaier om de vonkenvanger te verwijderen.

3. Verwijder voorzichtig de koolstofafzettingen van het vonkenvangerscherm met een staalborstel. De vonkenvanger mag geen breuken en scheuren vertonen. Vervang de vonkenvanger als deze beschadigd is.
   Vonkenvanger: Onderdeelnr. 6790
4. Installeer de vonkenvanger en de uitlaatdemperafdekking opnieuw.

BATTERIJ ONDERHOUD
De batterij die bij de generator is geleverd, is volledig opgeladen. Een batterij kan wat lading verliezen als deze gedurende langere tijd niet wordt gebruikt. Als de batterij de motor niet kan starten, steekt u de meegeleverde 12V-oplader in de batterijoplaadpoort op het bedieningspaneel.
Opmerking: Als de generator niet wordt gebruikt, laadt u de batterij eenmaal per maand 's nachts op.

De meegeleverde batterijlader is geen druppellader en is niet bedoeld voor continu gebruik. Gebruik de batterijlader niet langer dan 8 uur (gedurende de nacht) om te voorkomen dat de batterij te vol raakt.
Opmerking: Eenmaal gestart, laadt de generator de batterij op na 30–60 minuten gebruik. Als u de generator niet regelmatig gebruikt, laadt u de batterij eenmaal per maand 's nachts op om hem klaar voor gebruik te houden. Laad de batterij op in een droge ruimte.

1. Steek de oplader in de batterijoplaadpoort op het bedieningspaneel. Steek het stopcontactuiteinde van de batterijlader in een 120 volt AC-stopcontact.
2. Haal na 8 uur opladen de batterijlader uit het stopcontact en de aansluiting op het bedieningspaneel.

BATTERIJ VERVANGEN
Batterij, 12V/6,5 Ah: Onderdeelnr. 511019

Brandgevaar. De batterij bevat zwavelzuur (elektrolyt), dat zeer corrosief en giftig is. Draag beschermende kleding en oogbescherming wanneer u in de buurt van de batterij werkt. Houd kinderen uit de buurt van de batterij.

Batterijpolen, terminals bevatten lood en loodverbindingen. Was uw handen na het hanteren.

1. Verwijder de toegangsklep van de batterij.
2. Verwijder de snelkoppelingsstekker en verwijder de batterijriem. Verwijder de batterij uit het apparaat.
3. Koppel de snelkoppelingskabels los van de batterij.
4. Sluit op de vervangende batterij de witte (-) snelkoppelingskabel aan op de negatieve pool van de batterij. Schuif de rubberen hoes over de aansluitingshardware.
5. Sluit de rode (+) snelkoppelingskabel aan op de positieve pool van de batterij. Schuif de rubberen hoes over de aansluitingshardware.
6. Til de batterijriem op en installeer de batterij in de generator. Leid de batterijriem onder de snelkoppelingskabels door en zet hem vast op de montagevoet.
7. Sluit de snelkoppelingsstekker aan en installeer de toegangsklep van de batterij.

LET OP
Voer de gebruikte batterij op de juiste manier af volgens de richtlijnen van uw lokale of regionale overheid.

OPSLAG
Een goede voorbereiding van de opslag is vereist voor een probleemloze werking en een lange levensduur van de generator.
LET OP
Benzine die slechts 30 dagen wordt bewaard, kan verslechteren, waardoor gom, vernis en corrosieve aanslag in brandstofleidingen, brandstofkanalen en de motor ontstaan. Deze corrosieve aanslag beperkt de brandstoftoevoer, waardoor de motor mogelijk niet meer start na een langere opslagperiode. Het gebruik van brandstofstabilisator verlengt de houdbaarheid van benzine aanzienlijk. Het wordt aanbevolen om permanent brandstofstabilisator te gebruiken. Volg de instructies van de fabrikant voor gebruik.

OPSLAGTIJD	AANBEVOLEN PROCEDURE
Minder dan 1 maand	Geen onderhoud vereist.
2 tot 6 maanden	Vul met verse benzine en voeg benzine stabilisator toe. Laat de vlotterbak van de carburateur leeglopen.
6 maanden of langer	Tap de brandstoftank en de vlotterbak van de carburateur af.

KORTE TERMIJNOPSLAG

• Laat de generator minimaal 30 minuten afkoelen voordat u hem opbergt.
• Als u op LPG werkt, draai dan de propaantankkraan naar de volledig gesloten stand en koppel de LPG/propaanslang los van de generator en de propaantank.
• Plaats alle beschermkappen terug op het bedieningspaneel van de generator.
• Veeg de generator af met een vochtige doek. Verwijder vuil uit de luchtinlaten onder het bedieningspaneel en de koelopeningen van de uitlaatdemper.
• Bewaar de generator op een goed geventileerde, droge plaats uit de buurt van vonken, open vuur, controlelampjes, hitte en andere ontstekingsbronnen, zoals ruimtes met een vonkenproducerende elektromotor of waar elektrisch gereedschap wordt gebruikt.
• Bewaar de generator, benzine of propaantanks niet in de buurt van ovens, boilers of andere apparaten die warmte produceren of automatische ontstekingen hebben.
• Met de motor en het uitlaatsysteem koel en alle oppervlakken droog, bedekt u de generator om stof buiten te houden. Gebruik geen plastic zeil als stofkap. Niet-poreuze materialen houden vocht vast en bevorderen roest en corrosie.

LANGE TERMIJNOPSLAG
Zelfs goed gestabiliseerde brandstof kan resten achterlaten en corrosie veroorzaken als deze lange tijd wordt bewaard. Als u de generator twee tot zes maanden opslaat, laat u de vlotterbak leeglopen om gom- en vernisaanslag in de carburateur te voorkomen.

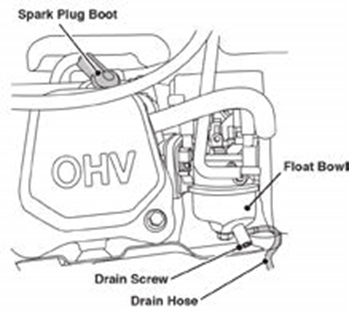

DE VLOTTERBAK LEEG LATEN LOPEN

1. Verwijder de motoronderhoudskap.
2. Zoek de afvoerslang die zich uitstrekt vanaf de onderkant van de vlotterbak van de carburateur.

3. Plaats het losse uiteinde van de slang buiten de generator in een goedgekeurde benzinecontainer om de afgetapte brandstof op te vangen.
4. Draai de aftapschroef van de vlotterbak los en laat de brandstof weglopen. Draai de aftapschroef van de vlotterbak vast.
5. Leid de afvoerslang tussen het luchtfilterhuis en de motoronderhoudskap door. Installeer de motoronderhoudskap.

DE BRANDSTOFTANK LEEG LATEN LOPEN
Als u de generator langer dan zes maanden opslaat, laat u de brandstoftank leeglopen om brandstofscheiding, aantasting en afzettingen in het brandstofsysteem te voorkomen.

1. Draai de brandstoftankdop los. Verwijder het brandstoffilterscherm door het iets samen te drukken terwijl u het uit de tank verwijdert.
2. Gebruik een in de handel verkrijgbare benzinehandpomp (niet meegeleverd) om de benzine uit de brandstoftank in een goedgekeurde benzinecontainer te hevelen. Gebruik GEEN elektrische pomp.
3. Installeer het brandstoffilterscherm en de brandstoftankdop opnieuw.
4. Start de generator en laat hem draaien totdat de generatormotor stopt.
5. Zet de batterijschakelaar in de OFF (UIT) stand.
6. Koppel de snelkoppelingsstekker van de batterij los.
7. Verwijder de bougie.
8. Doe een theelepel motorolie in de cilinder en trek aan de terugslaghendel totdat er weerstand wordt gevoeld. In deze positie komt de zuiger omhoog tijdens de compressieslag en zijn beide kleppen gesloten. Het opslaan van de motor in deze positie helpt interne corrosie te voorkomen. Laat de terugslaghendel voorzichtig terugkeren.
9. Installeer de bougie opnieuw. Laat de bougiestekker losgekoppeld om onbedoeld starten te voorkomen.
10. Installeer de motoronderhoudskap.

KLEPSPPELLING
LET OP
Het controleren en aanpassen van de klepspeling moet worden uitgevoerd als de motor koud is.

1. Verwijder het kleppendeksel en verwijder voorzichtig de pakking. Als de pakking gescheurd of beschadigd is, moet deze worden vervangen.
2. Verwijder de bougie zodat de motor gemakkelijker kan worden gedraaid.
3. Draai de motor naar het bovenste dode punt (BDP) door langzaam aan de trekstarter te trekken. Kijkend door het bougiegat moet de zuiger bovenaan staan (beide kleppen zijn gesloten).
4. Beide tuimelaars moeten los zitten op BDP in de compressieslag. Zo niet, draai de motor dan 360°.
5. Steek een voelermaat tussen de tuimelaar en de klepsteel om de klepspeling te meten.


   	Inlaatklep	Uitlaatklep
   Klepspeling	0,0031 – 0,0047 inch (0,08 – 0,12 mm)	0,0051 – 0,0067 inch (0,13 – 0,17 mm)
   Aandraaimoment	8-12 N•m	8-12 N•m

6. Als een aanpassing nodig is, houdt u de tuimelaarpen vast en draait u de afstelmoer van de pen los.
7. Draai de tuimelaarpen om de gespecificeerde speling te verkrijgen. Houd de tuimelaarpen vast en draai de afstelmoer van de pen weer vast met het gespecificeerde aanhaalmoment.
   Aanhaalmoment: 106 inch-pound (12 N•m)
8. Voer deze procedure uit voor de andere klep.
9. Installeer de pakking, het kleppendeksel en de bougie.

PROBLEEMOPLOSSING

PROBLEEM	MOGELIJKE OORZAAK	CORRECTIE
Motor start niet	Brandstof op.	Tank bijvullen.
	Slechte brandstof, generator opgeslagen zonder benzine te behandelen of af te tappen, of bijgetankt met slechte benzine.	Brandstoftank aftappen. Bijvullen met verse benzine.
	Vervuild luchtfilter.	Luchtfilter reinigen.
	Laag motoroliepeil heeft de generator gestopt.	Motoroliepeil controleren. Motorolie toevoegen indien het peil laag is.
	Bougie nat van brandstof (overstroomde motor).	Wacht vijf minuten. Zet de Run/Stop-schakelaar in de OFF (UIT) stand. Trek de terugslaghendel een aantal keren snel aan. Als de generator niet start, verwijder dan de bougie en droog deze.
	Bougie defect, vervuild of onjuist afgesteld.	Bougie afstellen of vervangen. Opnieuw installeren.
	Storing in het brandstofsysteem, defecte brandstofpomp, ontstekingsstoring, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
	CO-sensor verwijderd of gewijzigd	Terugkeren naar de oorspronkelijke configuratie
	CO-sensor geactiveerd of systeemfout opgetreden	Generator verplaatsen/ Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor start en slaat vervolgens af	Brandstof op.	Tank bijvullen.
	Onjuist motoroliepeil.	Motoroliepeil controleren.
	Vervuild luchtfilter.	Luchtfilter reinigen.
	Vervuilde brandstof.	Brandstoftank aftappen. Bijvullen met verse benzine.
	Defecte schakelaar voor laag oliepeil.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor heeft te weinig vermogen	Luchtfilter verstopt.	Luchtfilter reinigen of vervangen.
	Slechte brandstof, generator opgeslagen zonder benzine te behandelen of af te tappen, of bijgetankt met slechte benzine.	Brandstoftank aftappen. Bijvullen met verse benzine.
	Storing in het brandstofsysteem, defecte brandstofpomp, ontstekingsstoring, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor loopt onregelmatig of hapert bij belasting	Vervuild luchtfilter.	Luchtfilter reinigen.
	Generator overbelast.	Koppel sommige apparaten los.
	Defecte elektrische gereedschap of apparaat.	Gereedschap of apparaat vervangen of repareren. Stop de motor en start hem opnieuw.
	Storing in het brandstofsysteem, defecte brandstofpomp, ontstekingsstoring, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Geen stroom bij AC-stopcontacten	AC-stroomonderbreker(s) geactiveerd.	Controleer de AC-belastingen en reset de stroomonderbreker(s).
	Defecte elektrische gereedschap of apparaat.	Gereedschap of apparaat vervangen of repareren. Stop de motor en start hem opnieuw.
	Defecte generator.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Rijp op de propaantank of regelaar	Als de temperatuur van de propaantank onder het dauwpunt daalt, kan condensatie op de tank veranderen in rijp of ijs. Dit komt meestal voor bij vochtige omstandigheden.	Als alle apparatuur voor het verwerken van propaanbrandstof normaal functioneert, is geen correctie nodig.
	De propaantank is niet uitgerust met een overvulbeveiliging (OPD).	Als u vermoedt dat uw propaantank niet is uitgerust met een OPD-apparaat, stop dan onmiddellijk de werking en vervang de propaantank door een propaantank die is uitgerust met een OPD.
	Propaantank te vol.	Als u vermoedt dat uw propaantank te vol is, stop dan onmiddellijk de werking en breng de propaantank terug naar de plaats van aankoop of bijvulling.
Propaangeur	Brandstofregelaar of brandstofslang en fittingen niet goed afgedicht.	Controleer met een zeepoplossing elke aansluiting en draai deze indien nodig vast.
	Propaanbrandstofregelaar ontlucht actief.	De propaanbrandstofregelaar is uitgerust met een ontluchting die een kleine hoeveelheid propaanbrandstofdamp laat ontsnappen uit de regelaar wanneer de propaantankklep wordt geopend. Dit kan normaal zijn, mits het ontluchten van het propaan van korte duur is. Als u vermoedt dat dit abnormaal is, stop dan onmiddellijk het gebruik en laat de propaanregelaar inspecteren door een gekwalificeerde technicus.
	Achtergebleven brandstof uit de carburateur die na gebruik vrijkomt.	Normaal, geen correctie nodig.
Slechte prestaties of motor die afslaat op propaan	Propaanbrandstofleiding geknikt of geplet.	Inspecteer de propaanbrandstofleiding en verwijder knikken of andere obstakels.
	Brandstofkeuzeklep niet correct gepositioneerd.	Draai de brandstofklep volledig totdat de aanwijzer recht op de gewenste brandstof staat.
	Benzine niet uit de carburateur verwijderd voordat er op propaan wordt overgeschakeld.	Sluit de propaantankklep. Zet de brandstofkeuzeschakelaar op gas. Start de motor en laat de motor draaien totdat de benzine in de carburateur is verbruikt. Begin met de opstartprocedure voor propaan.

ONTPLOFTE TEKENING EN ONDERDELENLIJST

ONTPLOFTE TEKENING MOTOR

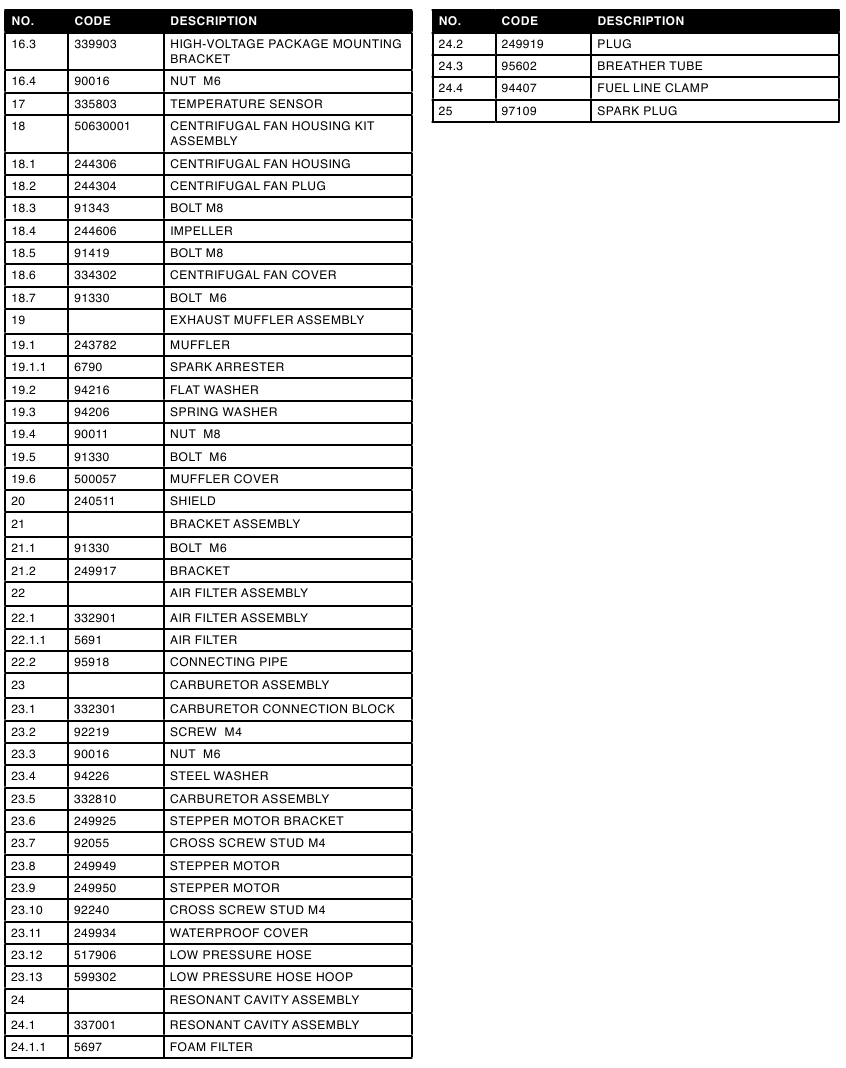

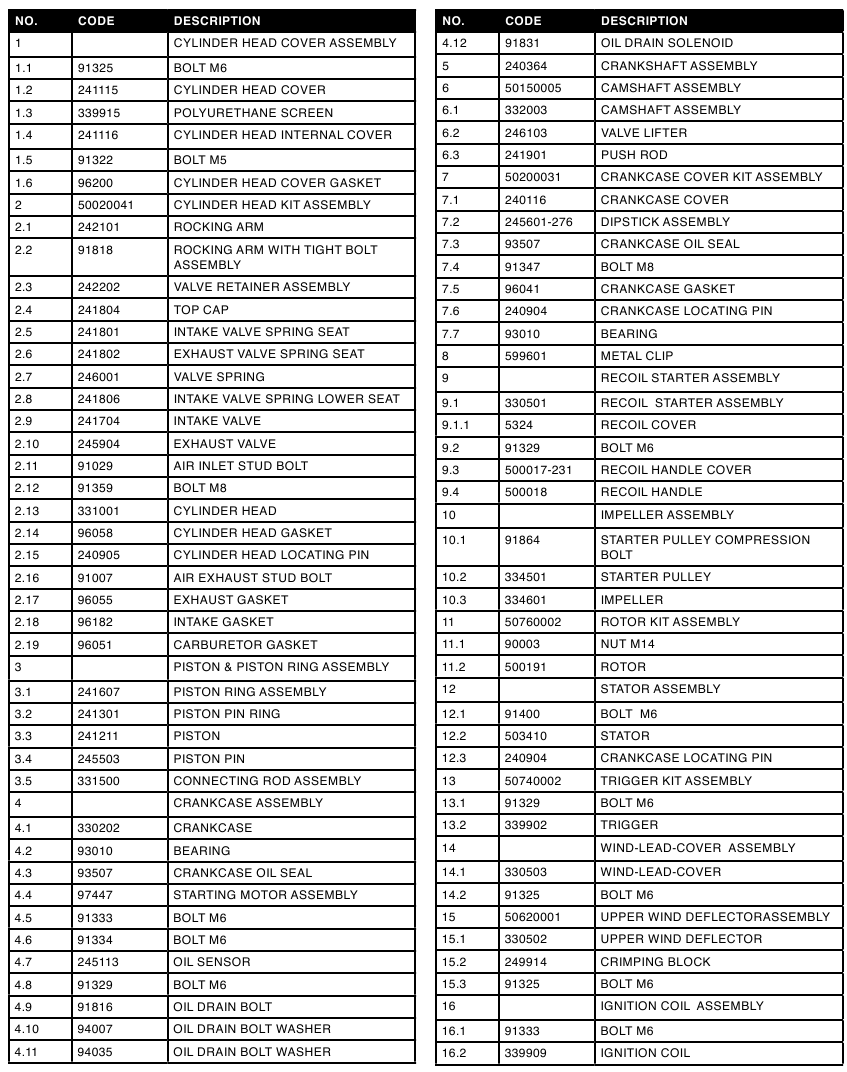

ONDERDELENLIJST MOTOR

ONTPLOFTE TEKENING GENERATOR

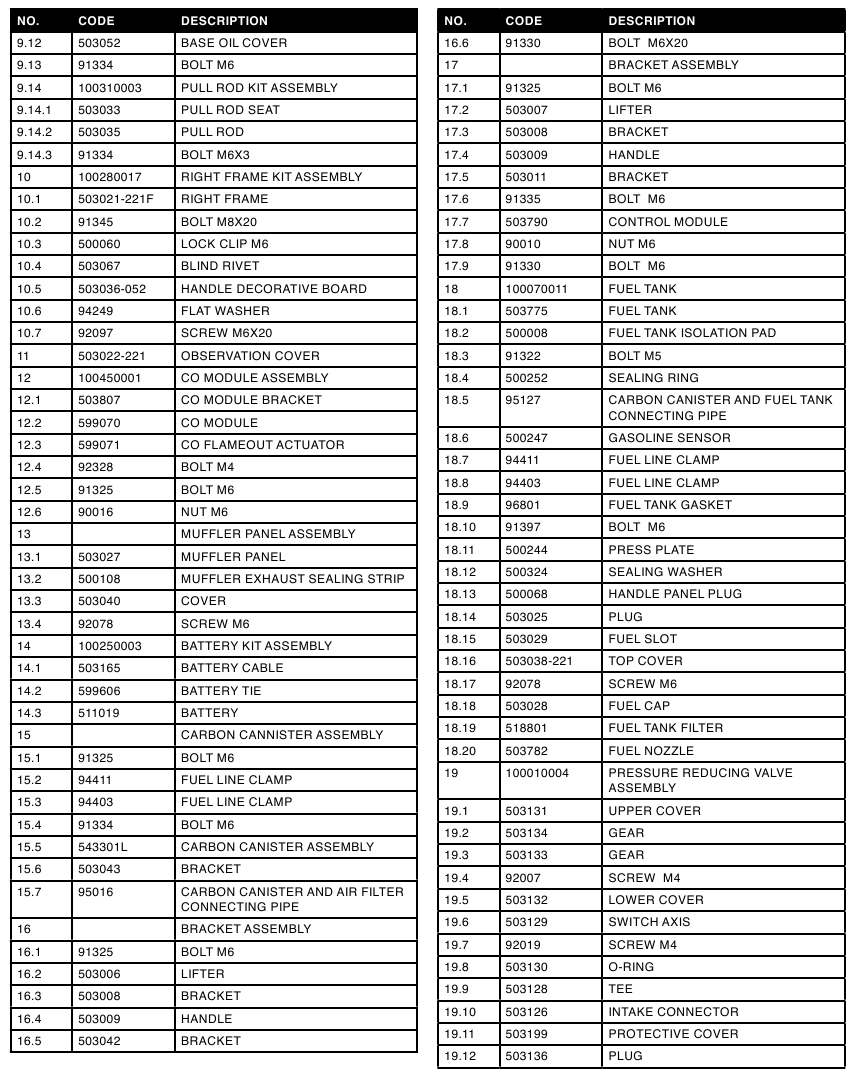

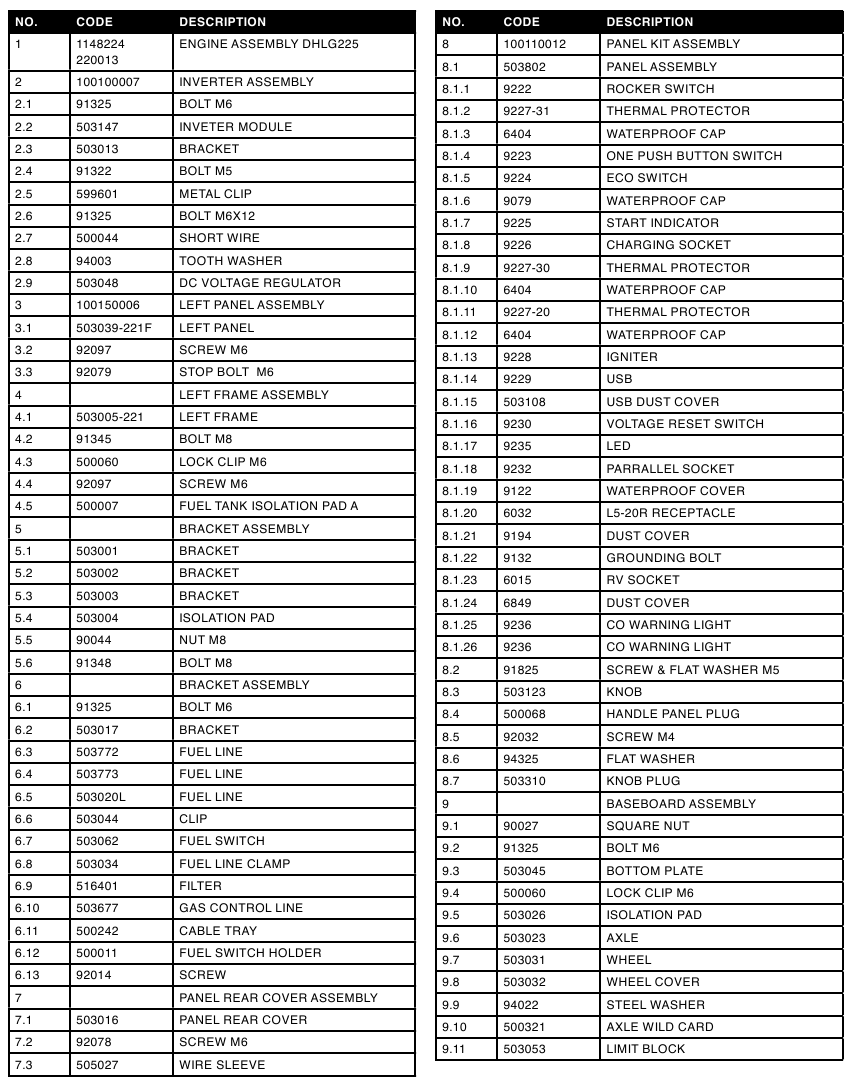

ONDERDELENLIJST GENERATOR

NR.	CODE	BESCHRIJVING
19.13	50280014	DRUKREDUCTIEVENTIEL
19.14	545332	DRUKREDUCTIEVENTIEL
19.15	96120	PAKING
19.16	503127	OURLET-CONNECTOR
19.17	517907	LAGE DRUKSLANG
20	503805	HULPBEDRADING
21	503082	BALG
22	503808	HULPBEDRADING
23	99011	BOUGIEHULS
24	500942	TRECHTER
25	99629	OLIEFLACON
26	511043	OPLADER
27	99506	DUBBELE SCHROEVENDRAAIER
28	99585	VASTE SLEUTEL

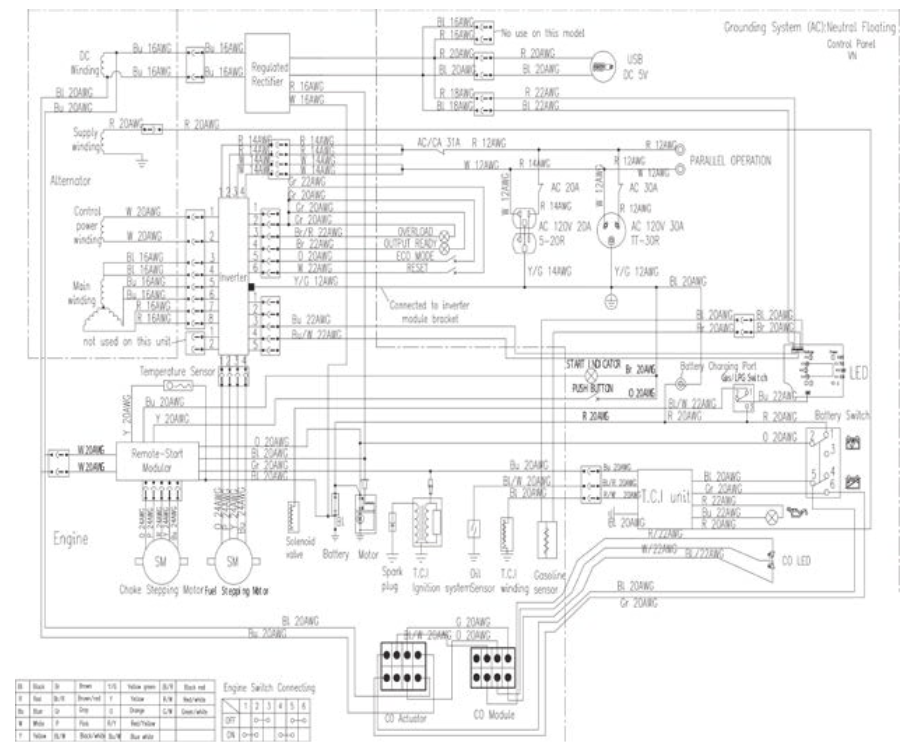

SCHEMATISCHE WEERGAVEN

www.WestinghouseOutdoorPower.com

Referenties

• http://www.p65warnings.ca.gov
• Westinghouse Outdoor Power Equipment | Westinghouse Outdoor Equipment
• Warranty Registration | Westinghouse Outdoor Equipment

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Westinghouse iGen4500DFc - Handleiding invertergenerator

Beschikbare talen
