Westinghouse iGen5000c - Handleiding invertergenerator

INLEIDING

Het bedienen, onderhouden en repareren van deze apparatuur kan u blootstellen aan chemicaliën, waaronder motoruitlaatgassen, koolmonoxide, ftalaten en lood, waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken. Om blootstelling te minimaliseren, vermijd het inademen van uitlaatgassen en draag handschoenen of was uw handen regelmatig bij het onderhouden van deze apparatuur. Ga voor meer informatie naar www.P65warnings.ca.gov.

Lees deze handleiding voordat u dit product gebruikt of onderhoudt. Het niet opvolgen van de instructies en veiligheidsmaatregelen in deze handleiding kan leiden tot ernstig letsel of de dood.
BEWAAR DEZE INSTRUCTIES

SPECIFICATIES

*Ethanolgehalte van 10% of minder. Gebruik GEEN E15 of E85.

LET OP
Dit product is ontworpen en beoordeeld voor continu gebruik bij omgevingstemperaturen tot 104°F (40°C). Indien nodig kan dit product gedurende korte perioden worden gebruikt bij temperaturen van 5°F (15°C)–122°F (50°C). Als het product tijdens de opslag wordt blootgesteld aan temperaturen buiten dit bereik, moet het weer binnen dit bereik worden gebracht voordat het in gebruik wordt genomen. Dit product moet altijd buiten worden gebruikt in een goed geventileerde ruimte en ver verwijderd van deuren, ramen en andere ventilatieopeningen.
Het maximale wattage en de maximale stroom worden beperkt door factoren zoals de BTU-inhoud van de brandstof, de omgevingstemperatuur, de hoogte, de motorconditie, enz. Het maximale vermogen daalt met ongeveer 3,5% voor elke 1.000 voet boven zeeniveau en daalt ook met ongeveer 1% voor elke 10°F (6°C) boven een omgevingstemperatuur van 60°F (16°C).

PRODUCTREGISTRATIE
Voor een probleemloze garantie is het belangrijk om uw Westinghouse-generator te registreren.
U kunt zich registreren door:

• Het productregistratieformulier in de doos in te vullen en op te sturen.
• Uw product online registreren op: https://westinghouseoutdoorpower.com/pages/warranty-registration
• De volgende QR-code te scannen met de camera van uw smartphone. U wordt doorgestuurd naar de mobiele registratielink.

• De volgende productinformatie te sturen naar: Westinghouse Outdoor Power Warranty registration 777 Manor Park Drive Columbus, OH 43228

Voor uw administratie
Aankoopdatum:
Modelnummer:
Serienummer:
Plaats van aankoop:
BEWAAR UW AANKOOPBEWIJS VOOR PROBLEEMLOZE GARANTIE.

VEILIGHEIDSDEFINITIES
De woorden GEVAAR, WAARSCHUWING, VOORZICHTIG en LET OP worden in deze handleiding gebruikt om belangrijke informatie te benadrukken. Zorg ervoor dat de betekenis van deze veiligheidsinformatie bekend is bij iedereen die de generator bedient, onderhoudt of zich in de buurt van de generator bevindt.
Dit veiligheidswaarschuwingssymbool staat bij de meeste veiligheidsinstructies. Het betekent aandacht, wees alert, uw veiligheid is in het geding! Lees en houd u aan het bericht dat volgt op het veiligheidswaarschuwingssymbool.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.
LET OP
Geeft een situatie aan die schade kan veroorzaken aan de generator, persoonlijke eigendommen en/of het milieu, of ervoor kan zorgen dat de apparatuur niet goed werkt.
Opmerking: Geeft een procedure, praktijk of toestand aan die moet worden gevolgd om de generator te laten functioneren op de manier die bedoeld is.

VEILIGHEIDSSYMBOLEN
Volg alle veiligheidsinformatie in deze handleiding en op de generator.

Symbool	Beschrijving
	Veiligheidswaarschuwingssymbool
	Gevaar voor elektrocutie
	Gevaar voor verstikking
	Gevaar voor brandwonden. Raak geen hete oppervlakken aan.
	Gevaar voor elektrische schok
	Brandgevaar
	Houd een veilige afstand aan
	Gevaar voor tillen
	Lees de instructies van de fabrikant
	Niet gebruiken in natte omstandigheden

VEILIGHEIDSINSTRUCTIES

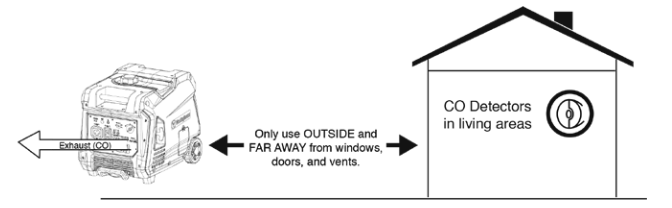

CORRECT GEBRUIK
Voorbeeldlocatie om het risico op koolmonoxidevergiftiging te verminderen

• ALLEEN buiten en in de windrichting gebruiken, ver verwijderd van ramen, deuren en ventilatieopeningen.
• Leid de uitlaatgassen weg van bewoonde ruimtes

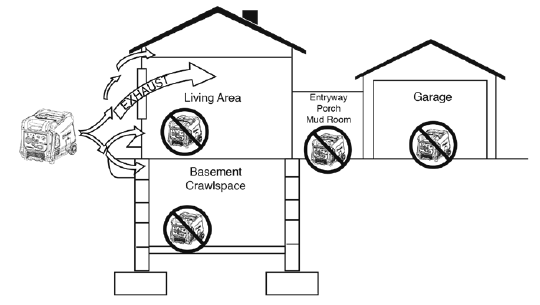

ONJUIST GEBRUIK
Niet gebruiken op de volgende locaties:

• In de buurt van een deur, raam of ventilatieopening
• Garage
• Kelder
• Kruipruimte
• Woonruimte
• Zolder
• Entree
• Portaal
• Smodderkamer

LET OP
Installeer koolmonoxidemelders op batterijen of koolmonoxidemelders met batterijback-up in woonruimten.

Het gebruik van een generator binnenshuis KAN U BINNEN ENKELE MINUTEN DODEN. Generatoruitlaat bevat koolmonoxide. Dit is een vergif dat u niet kunt zien of ruiken.

Nooit gebruiken in een huis of garage. ZELFS NIET als deuren en ramen open zijn.

Alleen BUITEN gebruiken en ver van ramen, deuren en ventilatieopeningen.

Brand- en elektrocutiegevaar. Niet aansluiten op het elektrische systeem van een gebouw, tenzij de generator en de transferschakelaar correct zijn geïnstalleerd en de elektrische output is geverifieerd door een gekwalificeerde elektricien. De aansluiting moet de generatorstroom isoleren van de netstroom en moet voldoen aan alle toepasselijke wetten en elektrische codes.

Elektrocutiegevaar. Gebruik de generator nooit op een natte of vochtige plaats. Stel de generator tijdens gebruik nooit bloot aan regen, sneeuw, waterspray of stilstaand water. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken.

ALGEMENE VEILIGHEIDSMAATREGELEN

• Gebruik de generator nooit om medische ondersteuningsapparatuur van stroom te voorzien.
• Gebruik de generator niet als u moe bent of onder invloed bent van drugs, alcohol of medicatie.
• Gebruik de generator niet met elektrische snoeren die versleten, gerafeld, blootliggend of anderszins beschadigd zijn.
• Alle elektrische gereedschappen en apparaten die door deze generator worden aangedreven, moeten op de juiste manier worden geaard door middel van een derde draad of dubbel geïsoleerd zijn.
• Wanneer deze generator wordt gebruikt om een bedradingssysteem van een gebouw van stroom te voorzien, moet de generator worden geïnstalleerd door een gekwalificeerde elektricien en worden aangesloten op een transferschakelaar als een afzonderlijk afgeleid systeem in overeenstemming met NFPA 70, National Electrical Code.
• Als u zich ziek, duizelig of zwak begint te voelen tijdens het gebruik van de generator, ga dan ONMIDDELLIJK naar de frisse lucht. Raadpleeg een arts, want u kunt een koolmonoxidevergiftiging hebben.
• Alleen BUITEN gebruiken en ver van ramen, deuren en ventilatieopeningen, zoals aanbevolen door de Amerikaanse ministerie van Volksgezondheid en Human Services Centers for Disease Control and Prevention. Uw specifieke huis- en/of windomstandigheden vereisen mogelijk een extra afstand.
• Houd tijdens het gebruik en de opslag minstens 1,5 meter vrije ruimte aan alle kanten van de generator, inclusief boven het hoofd. Laat de generator minimaal 30 minuten afkoelen voor opslag. De hitte die wordt gecreëerd door de uitlaatdemper en uitlaatgassen kan heet genoeg zijn om ernstige brandwonden te veroorzaken en/of ontvlambare objecten te ontsteken.
• Raak de uitlaatdemper of motor niet aan. Ze zijn erg HEET en veroorzaken ernstige brandwonden. Plaats geen lichaamsdelen of ontvlambare of brandbare materialen in het directe pad van de uitlaat.
• Verwijder altijd alle gereedschappen of andere serviceapparatuur die tijdens het onderhoud is gebruikt uit de buurt van de generator voordat u deze gebruikt.
• Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.

BRANDSTOFVEILIGHEID

• Bewaar brandstof in een container die is goedgekeurd voor benzine.
• Niet roken tijdens het vullen van de generator met benzine.
• Zorg ervoor dat de benzinetank van de generator niet overloopt tijdens het vullen.
• Zet de motor uit en laat hem vijf minuten afkoelen voordat u benzine of olie aan de generator toevoegt.
• Verwijder nooit de brandstofdop wanneer de generator draait. Zet de motor uit en laat de unit minimaal vijf minuten afkoelen. Verwijder de brandstofdop langzaam om de druk te ontlasten, te voorkomen dat er brandstof rond de dop ontsnapt en om te voorkomen dat de hitte van de uitlaatdemper brandstofdampen ontsteekt. Draai de brandstofdop na het tanken goed vast.
• Veeg gemorste brandstof van de unit.
• Probeer nooit gemorste brandstof te verbranden.
• Vul de brandstoftank nooit te vol. Laat ruimte over voor brandstof om uit te zetten. Het te vol vullen van de brandstoftank kan leiden tot een plotselinge overloop van benzine en ertoe leiden dat gemorste benzine in contact komt met HETE oppervlakken.
• Gemorste brandstof kan ontbranden. Als er brandstof op de generator wordt gemorst, veeg dan eventuele morsingen onmiddellijk op. Gooi de doek op de juiste manier weg. Laat het gebied met gemorste brandstof drogen voordat u de generator gebruikt.
• Draag een veiligheidsbril tijdens het tanken.
• Gebruik benzine nooit als reinigingsmiddel.
• Bewaar containers met benzine in een goed geventileerde ruimte, uit de buurt van brandbare stoffen of ontstekingsbronnen.

BENZINE EN BENZINEDAMP (GAS)

Brand- en explosiegevaar. Benzine is zeer explosief en brandbaar en kan ernstige brandwonden of de dood veroorzaken.

• Probeer in geval van een gasbrand de vlam niet te blussen als de brandstofklep in de gasstand staat. Het introduceren van een blusapparaat in een generator met een open brandstofklep kan een explosiegevaar opleveren.
• Gas heeft een kenmerkende geur, dit helpt om potentiële lekken snel op te sporen.
• Gasdampen kunnen een brand veroorzaken als ze worden ontstoken.
• Benzine is een huidirritant en moet onmiddellijk worden opgeruimd als het in contact komt met de huid.

Bij het starten van de generator:

• Zorg ervoor dat de brandstofdop, het luchtfilter, de bougie, de brandstofleidingen en het uitlaatsysteem goed op hun plaats zitten.
• Als u benzine op de tank morst, laat deze dan volledig verdampen voordat u de generator gebruikt.
• Zorg ervoor dat de generator op een vlakke ondergrond staat voordat u deze gebruikt.

Bij het transporteren of onderhouden van de generator:

• Koppel de bougiekabel los om onbedoeld starten te voorkomen.

Bij het opslaan van de generator:

• Bewaar uit de buurt van vonken, open vuur, waakvlammen, hitte en andere ontstekingsbronnen.
• Bewaar geen gas in de buurt van ovens, boilers of andere apparaten die warmte produceren of automatische ontstekingen hebben.

CO-SENSOR
De CO-sensor bewaakt de ophoping van giftig koolmonoxidegas rond de generator wanneer de motor draait. Als toenemende niveaus van CO-gas worden gedetecteerd, schakelt de CO-sensor de motor automatisch uit.
De CO-sensor detecteert ook de ophoping van koolmonoxide van andere brandstofverbruikende bronnen die worden gebruikt in het bedieningsgebied. Als bijvoorbeeld de uitlaat van brandstofverbruikende gereedschappen op een generator met een CO-sensor is gericht, kan een uitschakeling worden gestart vanwege stijgende CO-niveaus. Dit is geen fout. Er is gevaarlijke koolmonoxide gedetecteerd. Verplaats en herleid alle extra brandstofverbruikende bronnen om koolmonoxide weg te leiden van personeel en bewoonde gebouwen.
Opmerking: Generators die zijn uitgerust met een afstandsbediening, moeten opnieuw worden gestart met de START/STOP (START/STOP) knop op het bedieningspaneel nadat een automatische uitschakeling heeft plaatsgevonden. Generators zijn bedoeld om buiten te worden gebruikt, ver van bewoonde gebouwen en met de uitlaat gericht weg van personeel en gebouwen. Als de generator verkeerd wordt gebruikt en wordt gebruikt op een locatie die resulteert in de ophoping van CO, zoals in een gedeeltelijk afgesloten ruimte, schakelt de CO-sensor de motor uit, waarschuwt de gebruiker met een ROOD indicatielampje en geeft de gebruiker de opdracht om het actielabel te lezen voor de te nemen stappen. De CO-sensor VERVANGT GEEN koolmonoxidemelders. Installeer koolmonoxidemelder(s) op batterijen in uw huis.

Automatische uitschakeling, vergezeld van een knipperend ROOD licht in het CO-sensor gedeelte van het bedieningspaneel, is een indicatie dat de generator onjuist is geplaatst. Als u zich ziek, duizelig, zwak begint te voelen of koolmonoxidemelders in uw huis een alarm aangeven, ga dan onmiddellijk naar de frisse lucht. Bel de hulpdiensten. U kunt een koolmonoxidevergiftiging hebben.

ACTIELABEL

CO-AUTO-UITSCHAKELING BEDIENINGSPANEEL

CO-SENSOR INDICATIELAMPJES

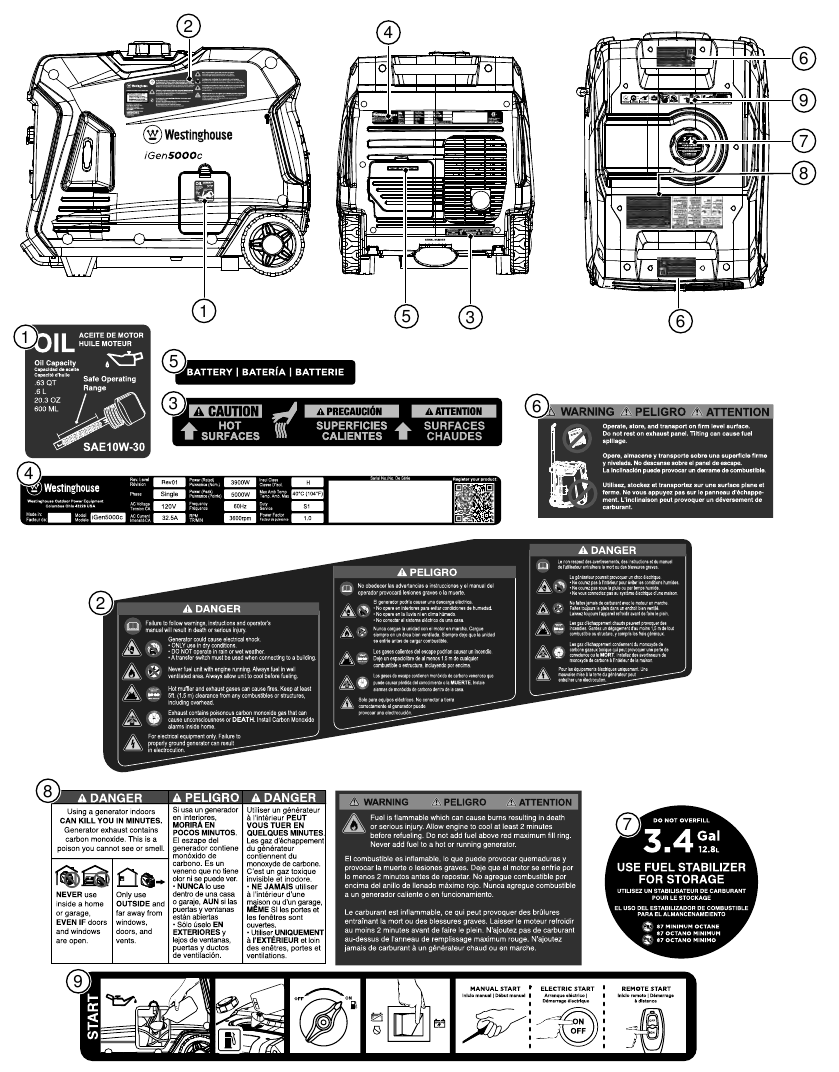

VEILIGHEIDSLABELS EN STICKERS

ONDERDELEN

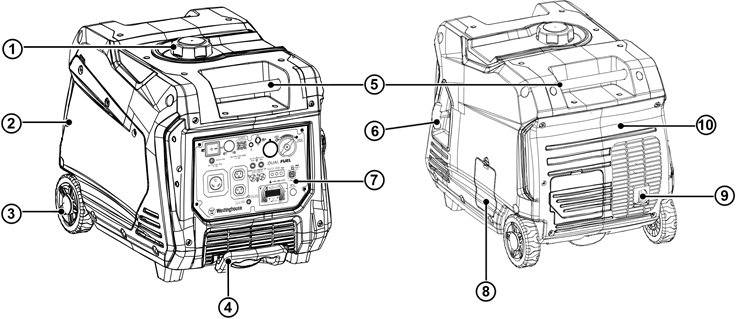

ONDERDELEN GENERATOR

1. Brandstofdop: Voeg hier loodvrije brandstof toe. Sluit de dop tot hij vastklikt.
2. Servicedeksel motor: Deksel biedt toegang tot de motor, het luchtfilter, de carburateur en de bougie.
3. Transportwielen: Wielen zorgen voor manoeuvreerbaarheid met één hand bij gebruik met de uitschuifbare handgreep.
4. Uitschuifbare handgreep: Verleng en trek de handgreep in door op de vergrendelknop te drukken.
5. Draaghandgrepen: Ingebouwde handgrepen maken eenvoudig transport door twee personen mogelijk.
6. Terugslaghandgreep: Trek aan de terugslaghandgreep om de motor handmatig te starten.
7. Bedieningspaneel: Het bedieningspaneel bevat de stopcontacten en bedieningselementen.
8. Deksel olie-toegang: Deksel biedt toegang tot de olievuldop/peilstok en de olieaftapplug.
9. Deksel batterij-toegang: Deksel biedt toegang tot de batterij en de snelaansluitstekker.
10. Geluiddemper en vonkenvanger: De vonkenvanger voorkomt dat er vonken uit de geluiddemper komen.
11. Label modelinformatie: Biedt informatie over het modelserienummer, de spanning/ampère en het vermogen.

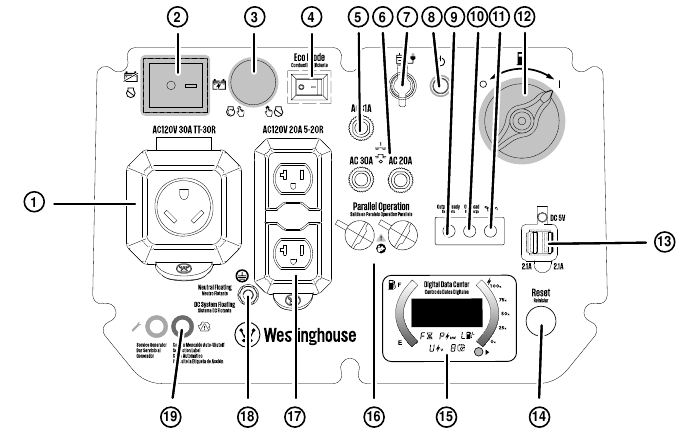

ONDERDELEN BEDIENINGSPANEEL

1. 120 Volt AC, 30 Amp NEMA TT-30R-aansluiting: Aansluiting kan maximaal 30 ampère leveren.

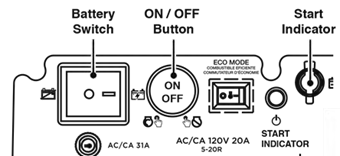

2. Batterijschakelaar: Schakelt de batterij AAN en UIT. Moet AAN staan voor elektrische start of start op afstand.
3. Starten/stoppen met drukknop: Druk één keer om de motor automatisch te starten. Druk nogmaals om de motor te stoppen.
4. Eco-modus: De Eco-modus minimaliseert het brandstofverbruik en het geluid door het motortoerental aan te passen aan het minimum dat vereist is voor de huidige belasting.
5. 30 Amp AC-stroomonderbreker: Aansluiting kan maximaal 30 ampère leveren.
6. 20 Amp AC-stroomonderbreker: Stroomonderbreker beperkt de stroom die via de NEMA 5-20R-aansluiting kan worden geleverd tot 20 ampère.
7. Oplaadpoort batterij: Wordt gebruikt om de batterij op te laden met de meegeleverde batterijlader.
8. Batterij-indicator: Geeft aan dat de batterij is INGESCHAKELD. Het lampje blijft branden terwijl de unit AAN staat.
9. Output Ready LED: Licht op wanneer de generator normaal werkt. Geeft aan dat de generator elektrische stroom produceert bij de stopcontacten.
10. Overbelasting-LED: Geeft aan dat de generator overbelast is.
11. Laag oliepeil-LED: Geeft een laag oliepeil aan. Wanneer het oliepeil in het carter onder de veilige bedrijfslimiet zakt, gaat de indicator voor een laag oliepeil branden en schakelt de generator de motor automatisch uit.
12. Brandstofschakelaar: Wordt gebruikt om de gasklep te openen of te sluiten.
13. USB-poorten: Twee-poorts 5V/2.1A USB-aansluiting. Accepteert Type A USB-stekkers.
14. Overbelasting reset: De generator-omvormer schakelt automatisch alle AC-uitgangen UIT om de generator te beschermen als deze overbelast is of als er een kortsluiting is in een aangesloten apparaat.

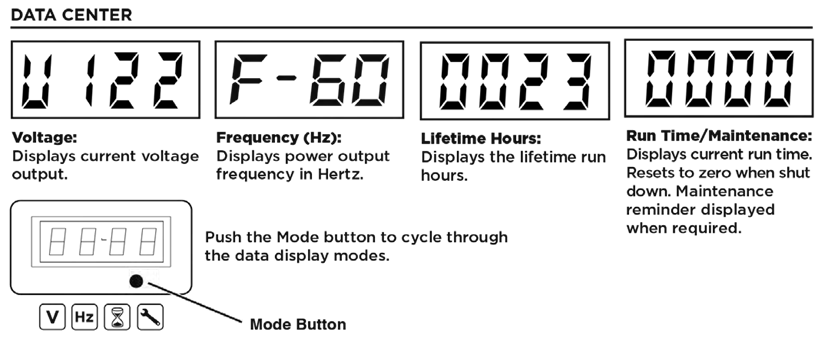

15. LED-datacentrum: Geeft de resterende looptijd (F), het vermogen in kW (P), het brandstofniveau in liters (L), de uitgangsspanning (V) en de levensduur in uren weer.

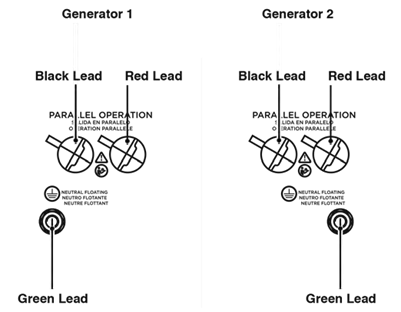

16. Parallelle werking-aansluitingen: Er kan een compatibele Westinghouse Inverter Generator worden aangesloten voor extra vermogen.
17. 120 Volt AC, 20 Amp Duplex NEMA 5-20R-aansluitingen: Aansluitingen kunnen maximaal 20 ampère leveren.
18. Aardklem: De aardklem wordt gebruikt om de generator extern te aarden.
19. CO-sensor indicatorlampjes: De CO-sensor controleert op de ophoping van giftig koolmonoxidegas. Als toenemende concentraties CO-gas worden gedetecteerd, schakelt de CO-sensor de motor automatisch uit.

MONTAGE

INHOUD DOOS

Gewichtrisico. Laat u altijd helpen bij het optillen van de generator.

1. Open de doos voorzichtig.
2. Verwijder en bewaar de handleiding, de oliefles, de olievultrechter, de bougiedopsleutel en de batterijlader.
3. Verwijder en gooi de verpakkingslade weg.
4. Vouw de bovenkant van de plastic zak om de generator uit.
5. Snijd de verticale hoeken van de doos voorzichtig af om toegang te krijgen tot de generator.
6. Recycle of verwijder de verpakkingsmaterialen op de juiste manier.

INHOUD DOOS

• Gebruikershandleiding
• Snelstartgids
• Sleutelhanger voor starten op afstand (bevestigd aan de terugslagstarter)
• Fles SAE 10W-30-olie
• Batterijlader
• Bougiesleutel
• Olievultrechter
• Schroevendraaier

Als er onderdelen ontbreken, neem dan contact op met ons serviceteam via service@wpowereq.com of bel 1-855-944-3571.

EERSTE OLIEVULLING
LET OP
DEZE GENERATOR IS VERZONDEN ZONDER OLIE. Probeer de motor niet te starten voordat deze op de juiste manier is gevuld met de aanbevolen olie. Als u geen motorolie toevoegt voordat u start, kan dit leiden tot ernstige motorschade.
LET OP
Het gebruik van tweetaktolie of andere niet-goedgekeurde olietypes kan ernstige motorschade veroorzaken die niet onder de garantie valt.

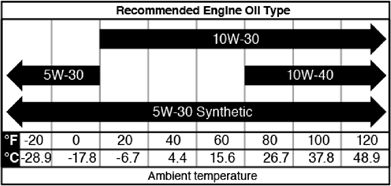

Het meegeleverde, aanbevolen olietype voor normaal gebruik is 10W-30 motorolie. Raadpleeg de volgende tabel als u de generator bij extreme temperaturen gebruikt.

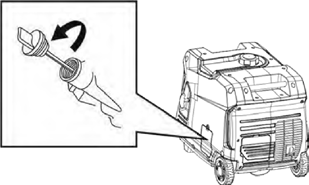

1. Verwijder op een vlakke ondergrond de toegangsklep voor de olie en de oliepeilstok.

2. Voeg met behulp van de meegeleverde trechter en olie olie toe aan de motor.
   Opmerking: Omdat er mogelijk nog restolie van de fabriek in de motor achterblijft, voegt u de olie stapsgewijs toe aan het einde van de fles om te voorkomen dat de motor te vol raakt. Zie Motoroliepeil controleren in het hoofdstuk Onderhoud.
3. Plaats de oliepeilstok terug en draai hem handvast aan.
4. Plaats de toegangsklep voor de olie terug.

BRANDSTOF

Brand- en explosiegevaar. Gebruik nooit een benzinecontainer, benzinetank of een ander brandstofitem dat kapot, gesneden, gescheurd of beschadigd is.

Brand- en explosiegevaar. Vul de brandstoftank niet te vol. Vul alleen tot de rode vulring in het brandstoffilter in de tank. Overvulling kan ertoe leiden dat er brandstof op de motor terechtkomt, wat brand- of explosiegevaar kan veroorzaken.

Brand- en explosiegevaar. Tank de generator nooit bij terwijl de motor draait. Zet de motor altijd uit en laat de generator twee minuten afkoelen voordat u tankt.
LET OP

Gebruik geen E15- of E85-brandstof in dit product. Motor- of apparatuurschade veroorzaakt door oude brandstof of het gebruik van niet-goedgekeurde brandstoffen (zoals E15- of E85-ethanolmengsels) valt niet onder de garantie. Gebruik alleen loodvrije benzine met maximaal 10% ethanol.

BRANDSTOFVEREISTEN

• SCHONE, VERSE, loodvrije benzine, 87-93 octaan.
• Maximaal 10% ethanol (gasohol) is acceptabel (waar beschikbaar; niet-ethanolbrandstof wordt aanbevolen).
• Gebruik GEEN E85 of E15.
• Gebruik GEEN gasoliemengsel.
• Wijzig de motor NIET om op alternatieve brandstoffen te draaien.
• Tank NIET binnenshuis.
• Maak GEEN vonk of vlam tijdens het tanken.

GEBRUIK VAN BRANDSTOFSTABILISATOR
Het toevoegen van een brandstofstabilisator (niet meegeleverd) verlengt de bruikbare levensduur van de brandstof en helpt voorkomen dat zich afzettingen vormen die het brandstofsysteem kunnen verstoppen. Volg de instructies van de fabrikant voor gebruik.
Meng altijd de juiste hoeveelheid brandstofstabilisator met benzine in een goedgekeurde benzinecontainer voordat u de generator tankt. Laat de generator vijf minuten draaien, zodat de stabilisator het hele brandstofsysteem kan behandelen.

DE BRANDSTOFTANK VULLEN

1. Zet de generator UIT en laat hem minimaal twee minuten afkoelen voordat u hem tankt.
2. Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
3. Maak het gebied rond de brandstofdop schoon en verwijder de dop langzaam.
   LET OP
   Vul de tank alleen vanuit een goedgekeurde benzinecontainer. Zorg ervoor dat de benzinecontainer van binnen schoon en in goede staat is om verontreiniging van het brandstofsysteem te voorkomen.
4. Voeg langzaam de aanbevolen brandstof toe. Vul niet te vol. Vul alleen tot de rode maximale vulring op het brandstoffilter dat zichtbaar is in de vulhals.
   Plaats de brandstofdop en draai deze vast totdat u een klik hoort.


LET OP
Brandstof kan verf en plastic beschadigen. Wees voorzichtig bij het vullen van de brandstoftank. Schade veroorzaakt door gemorste brandstof valt niet onder de garantie.
LET OP
Reinig het brandstoffilter van vuil voor en na elke tankbeurt. Verwijder het brandstoffilter door het iets samen te drukken terwijl u het uit de brandstoftank verwijdert.

DE BATTERIJ AANSLUITEN

1. Duw de lip van de toegangsklep van de batterij naar beneden en trek de klep naar voren om deze te verwijderen.

2. Controleer of de rubberen batterijriem de batterij stevig op zijn plaats houdt. Als deze los zit, trekt u aan de riem en haakt u deze vast aan de montagevoet.
   Opmerking: Als de riem los zit achter de batterij, verwijdert u de batterij, sluit u de riem opnieuw aan, plaatst u de batterij terug en trekt u de riem onder de snelaansluitkabels van de batterij door.

3. Er is een snelaansluitstekker op de batterij voorgeïnstalleerd. Verwijder de kabelbinder die de stekkers vasthoudt en druk stevig om ze aan te sluiten.

4. Lijn de lipjes aan de onderkant van de toegangsklep van de batterij uit met de behuizing van de generator en duw om de klep terug te plaatsen.
   Opmerking: De generator is uitgerust met een functie voor het opladen van de batterij. Zodra de motor draait, wordt de batterij langzaam opgeladen.

LOCATIE VAN DE GENERATOR
Lees en begrijp alle veiligheidsinformatie voordat u de generator start.

Het gebruik van een generator binnenshuis KAN U BINNEN ENKELE MINUTEN DODEN. De uitlaatgassen van de generator bevatten koolmonoxide. Dit is een vergif dat u niet kunt zien of ruiken.

Gebruik de generator nooit in een huis of garage. ZELFS NIET als deuren en ramen open staan.

Gebruik de generator alleen BUITEN en ver van ramen, deuren en ventilatieopeningen.
Gebruik de generator NOOIT in een gebouw, inclusief garages, kelders, kruipruimtes, schuren, omheiningen of compartimenten, inclusief het generatorcompartiment van een recreatievoertuig.

Elektrocutiegevaar. Gebruik de generator nooit op een natte of vochtige plaats. Stel de generator nooit bloot aan regen, sneeuw, waterspray of stilstaand water tijdens gebruik. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken. Het gebruik van een generator of elektrisch apparaat in natte omstandigheden, zoals regen of sneeuw, of in de buurt van een zwembad of sprinklersysteem, of wanneer uw handen nat zijn, kan leiden tot elektrocutie

Brandgevaar. Gebruik de generator alleen op een stevige, vlakke ondergrond. Het gebruik van de generator op een ondergrond met los materiaal, zoals zand of grasresten, kan ertoe leiden dat er vuil door de generator wordt opgenomen dat de koelopeningen of het luchtinlaatsysteem kan blokkeren. Laat de generator 30 minuten afkoelen voordat u hem vervoert of opbergt.
De generator moet te allen tijde op een vlakke, horizontale ondergrond staan (ook wanneer hij niet in werking is). De generator moet minimaal 1,5 m vrij zijn van alle brandbare materialen.
Gebruik de generator niet achter in een SUV, camper, aanhanger, laadbak (normaal, plat of anderszins), onder trappen, naast muren of gebouwen, of op een andere plaats die geen adequate koeling van de generator en/of de uitlaatdemper toelaat. Beperk de generatoren NIET tijdens gebruik

Verstikkingsgevaar. Plaats de generator in een goed geventileerde ruimte. Plaats de generator NIET in de buurt van ventilatieopeningen of inlaatopeningen waar uitlaatgassen in bewoonde of afgesloten ruimten kunnen worden gezogen. Houd bij het plaatsen van de generator rekening met wind- en luchtstromen.

AARDING

Schokgevaar. Het niet correct aarden van de generator kan leiden tot elektrische schokken.
Het nulpunt van de generator is zwevend. De aardklem van de generator is verbonden met het frame van de generator, de metalen niet-stroomvoerende delen van de generator en de aardklemmen van elk stopcontact. De generator (statorwikkeling) is geïsoleerd van het frame en van de aardpen van het AC-stopcontact. Elektrische apparaten die een geaarde stopcontactpenverbinding vereisen, werken mogelijk niet correct.
Als deze generator alleen wordt gebruikt met snoer- en stekkerapparatuur die is aangesloten op de stopcontacten die op de generator zijn gemonteerd, vereist de National Electric Code niet dat het apparaat wordt geaard. Andere methoden om de generator te gebruiken vereisen echter mogelijk aarding om het risico op schokken of elektrocutie te verminderen.
Raadpleeg voordat u de aardklem gebruikt een gekwalificeerde elektricien, elektrotechnisch inspecteur of een lokale instantie die jurisdictie heeft voor lokale voorschriften of verordeningen die van toepassing zijn op het beoogde gebruik van de generator.
LET OP
Gebruik alleen geaarde verlengsnoeren, gereedschappen en apparaten met 3 pinnen, of dubbel geïsoleerde gereedschappen en apparaten.

WERKING OP GROTE HOOGTE
Het motorvermogen wordt verminderd naarmate u hoger boven zeeniveau werkt. Het vermogen wordt met ongeveer 3,5% verminderd voor elke 1000 voet extra hoogte ten opzichte van zeeniveau.
Aanpassing voor grote hoogte is vereist voor gebruik op hoogten boven 2000 ft (762 m). Werking zonder deze aanpassing zal leiden tot verminderde prestaties, een hoger brandstofverbruik en hogere emissies. Het wordt niet aanbevolen om de motor te gebruiken op hoogten onder 2.000 ft (762 m) met de kit voor grote hoogte.
LET OP
Gebruik de generator niet op hoogten onder 2.000 ft (762 m) met de kit voor grote hoogte geïnstalleerd. Er kan motorschade optreden.
Carburateurkit voor grote hoogte: onderdeelnummer 518913-01

STARTEN OP AFSTAND

Controleer of de omgeving rond de generator vrij is voordat u de generator op afstand start.
De sleutelhanger voor starten op afstand die bij de generator wordt geleverd, moet aan de terugslaghendel of het bedieningspaneel worden bevestigd. Als uw apparaat zonder sleutelhanger is verzonden, neem dan contact op met de klantenservice van Westinghouse.
De generator kan op afstand worden gestart vanaf maximaal 30 meter met behulp van de sleutelhanger voor starten op afstand.
Opmerking: Naarmate de batterijen in de sleutelhanger voor starten op afstand leegraken, neemt de operationele afstand af.
Vervangende batterijen voor afstandsbediening: (2) CR2016
Vervangende afstandsbediening: onderdeelnummer 9054

DE AFSTANDSBEDIENING HERPROGRAMMEREN
Als de sleutelhanger voor starten op afstand is vervangen of opnieuw moet worden gekoppeld aan de generator, volgt u deze procedure.

1. Zet de batterijschakelaar van de generator in de AAN-stand.
2. Houd de AAN/UIT-knop 10 seconden ingedrukt en laat deze vervolgens los. Het startindicatielampje knippert groen.

3. Druk op de AAN-knop op de sleutelhanger voor starten op afstand. Deze wordt automatisch gekoppeld aan de generator en het startindicatielampje op de generator stopt met knipperen.


BRANDSTOFKIEZER

Draai de brandstofschakelaar volledig naar rechts voor benzinegebruik.

Draai de brandstofschakelaar volledig naar links om de brandstofklep UIT te zetten.

INLOOPERIODE
Overschrijd voor een goede inloop de eerste vijf bedrijfsuren niet 50% van het nominale loopvermogen (1850 watt).
Varieer af en toe met de belasting om de statorwikkelingen te laten opwarmen en afkoelen en om de zuigerveren te helpen plaatsen.

GEBRUIKSFREQUENTIE
Als de generator slechts af en toe of met tussenpozen wordt gebruikt (meer dan een maand voor het volgende gebruik), raadpleeg dan de hoofdstukken Batterijonderhoud en Opslag van deze handleiding voor informatie over batterij- en brandstofdegradatie.

VOORDAT U DE GENERATOR START

• Controleer of de generator op een veilige, geschikte locatie is geplaatst.
• Zorg ervoor dat de generator op een droge, vlakke en horizontale ondergrond staat.
• Controleer of de motor is gevuld met olie.
• Controleer of alle belastingen zijn losgekoppeld.

Brand- en explosiegevaar. Verplaats of kantel de generator NIET tijdens bedrijf.

DE MOTOR STARTEN

1. Controleer of er brandstof in de benzinetank zit.
2. Zet de brandstofschakelaar in de ON-stand (aan).
3. Zet de accuschakelaar in de ON-stand (aan).
4. Kies de startmethode:
   1. Starten met terugslag: Pak de terugslaghendel stevig vast en trek er langzaam aan totdat u meer weerstand voelt, trek er vervolgens snel aan.
   2. Starten op afstand: Houd de ON-knop (aan) op de afstandsbediening één seconde ingedrukt.
   3. Starten met drukknop: Houd de motorstartknop twee seconden ingedrukt.

DE MOTOR STOPPEN

1. Schakel alle aangesloten elektrische belastingen uit en ontkoppel ze. Start of stop de generator nooit met aangesloten elektrische apparaten.
2. Laat de generator enkele minuten zonder belasting draaien om de interne temperaturen te stabiliseren.
3. Houd de ON/OFF-knop (aan/uit) één seconde ingedrukt of druk één seconde op OFF (uit) op de afstandsbediening.
4. Zet de accuschakelaar in de OFF-stand (uit).
   Opmerking: Als de motor twee weken of langer niet wordt gebruikt, raadpleeg dan het hoofdstuk Opslag voor de juiste procedures voor motor- en brandstofopslag.

PARALLEL BEDRIJF
Parallel bedrijf geeft u de mogelijkheid om een andere compatibele Westinghouse-omvormergenerator aan te sluiten voor een gecombineerd continu en piekvermogen.


Brand- en elektrocutiegevaar. Sluit de parallelle kabeldraden nooit aan of los wanneer een generator draait. Het niet naleven van deze regel kan leiden tot ernstig persoonlijk letsel of de dood.

Een correcte aansluiting van de kabels is erg belangrijk wanneer de generatoren worden gebruikt met een transferschakelaar om stroom aan een gebouw te leveren. Om ernstig persoonlijk letsel of schade aan elektrische apparaten, inclusief de generatoren, te voorkomen, probeer niet om een elektrisch systeem in een gebouw van stroom te voorzien zonder een goedgekeurde transferschakelaar te gebruiken.
LET OP
Aansluiten op een generator die niet compatibel is, kan een lage spanningsoutput veroorzaken die gereedschap en apparaten die door de generator worden gevoed, kan beschadigen.
Een Westinghouse 507PC (50 ampère) of 304PC (30 ampère) parallel snoer (apart verkrijgbaar) is vereist voor parallel bedrijf. Dit snoer kan worden gekocht bij een geautoriseerde Westinghouse Generator-dealer.
OPMERKING: Compatibele Westinghouse-generatoren zonder parallelle poorten kunnen parallel worden gebruikt met de parallelle kabel die op het stopcontact is gemonteerd, onderdeelnummer 507PC.
Raadpleeg de gebruikershandleiding die bij uw parallelle snoer of op het stopcontact gemonteerde parallelle kabel is meegeleverd voor installatie- en bedieningsinstructies.

ECO-MODUS
LET OP
Start de generator altijd met de ECO MODE (ECO-modus) uitgeschakeld. Laat het motortoerental stabiliseren en de OUTPUT READY LED (LED OUTPUT GEREED) oplichten voordat u de ECO MODE (ECO-modus) inschakelt.

Opmerking: Gebruik de ECO MODE (ECO-modus) niet bij parallel bedrijf met een andere Westinghouse-generator.
De ECO MODE (ECO-modus) minimaliseert het brandstofverbruik en het geluid door het motortoerental aan te passen aan het minimum dat vereist is voor de huidige belasting.
Schakel de ECO MODE (ECO-modus) in bij het voeden van kleine apparaten met continue belastingen, zoals een computer of elektrisch licht. Schakel de ECO MODE (ECO-modus) uit bij het voeden van grote piekbelastingen, zoals een airconditioner of elektrische pomp. Om de ECO MODE (ECO-modus) in te schakelen, controleert u of de OUTPUT READY LED (LED OUTPUT GEREED) groen brandt en duwt u de schakelaar vervolgens in de ON-stand (aan). Als er geen belasting aanwezig is, daalt het generatortoerental tot stationair toerental. De generator detecteert belastingen wanneer ze worden toegepast en verhoogt het motortoerental.
Om de generator op maximaal vermogen en toerental te laten draaien, duwt u de ECO MODE-schakelaar (ECO-modus) in de OFF-stand (uit).

AC-STROOMONDERBREKERS
De stroomonderbrekers schakelen automatisch uit als er een kortsluiting is of een aanzienlijke overbelasting van de generator bij elk stopcontact. De hoofdstroomonderbreker schakelt automatisch uit als de gecombineerde belasting van de stopcontacten hoger is dan 31 ampère.
Als een AC-stroomonderbreker automatisch uitschakelt, controleert u of het apparaat correct werkt en de nominale belastingscapaciteit van het circuit niet overschrijdt voordat u de AC-stroomonderbreker weer inschakelt.

OVERBELASTINGSRESET
De generator schakelt automatisch alle AC-output uit om de generator te beschermen bij overbelasting of kortsluiting in een aangesloten apparaat. De motor blijft echter wel draaien. Marginale overbelasting die de OVERLOAD LED (LED OVERBELASTING) tijdelijk doet oplichten, kan de levensduur van de generator verkorten.
OVERLOAD (OVERBELASTING) op het bedieningspaneel brandt rood en de groene OUTPUT READY (OUTPUT GEREED) is uit.

Om de AC-output te herstellen:

1. Schakel alle aangesloten elektrische belastingen uit en ontkoppel ze.
2. Duw op de RESET-knop (reset) op het bedieningspaneel totdat de OVERLOAD LED (LED OVERBELASTING) uitgaat en de OUTPUT READY LED (LED OUTPUT GEREED) oplicht.
3. Reset de stroomonderbrekers als ze uit zijn.
4. Controleer of de beoogde continue en piekbelastingen de capaciteit van de generator niet overschrijden.
5. Sluit elektrische belastingen sequentieel opnieuw aan en laat de generator stabiliseren nadat elke belasting is aangesloten.

GENERATORCAPACITEIT
LET OP
Overbelast de capaciteit van de generator niet. Het overschrijden van de wattage/ampèragecapaciteit van de generator kan de generator en/of elektrische apparaten die erop zijn aangesloten, beschadigen.
Zorg ervoor dat de generator voldoende continu (draaiend) en piek (start) watt kan leveren voor de items die u tegelijkertijd van stroom voorziet.
Er moet rekening worden gehouden met de totale vermogensvereisten (Volt x Ampère = Watt) van alle aangesloten apparaten. Fabrikanten van apparaten en elektrisch gereedschap vermelden meestal classificatie-informatie in de buurt van het model- of serienummer.
Om de vermogensvereisten te bepalen:

1. Selecteer de items die u tegelijkertijd van stroom wilt voorzien.
2. Tel de continue (draaiende) watts van deze items op. Dit is de hoeveelheid stroom die de generator moet produceren om de items te laten draaien. Zie de tabel met wattage-referenties op de volgende pagina.
3. Schat hoeveel piek (start) watt u nodig hebt. Piekwattage is de korte stroomstoot die nodig is om elektrisch motoraangedreven gereedschap of apparaten te starten, zoals een cirkelzaag of koelkast. Omdat niet alle motoren tegelijkertijd starten, kan het totale piekvermogen worden geschat door alleen het item/de items met het hoogste extra piekvermogen op te tellen bij het totale nominale vermogen uit stap 2.

Voorbeeld:

*Vermelde wattages zijn bij benadering. Controleer het werkelijke wattage.

STROOMBEHEER
Om de levensduur van de generator en aangesloten apparaten te verlengen, moet u voorzichtig zijn bij het toevoegen van elektrische belastingen aan de generator. Er mag niets op de generatorstopcontacten zijn aangesloten voordat de motor wordt gestart. De juiste en veilige manier om het generatorvermogen te beheren, is om belastingen sequentieel toe te voegen, als volgt:

1. Start de motor, met niets aangesloten op de generator, zoals beschreven in deze handleiding.
2. Steek de eerste belasting in het stopcontact en schakel deze in, bij voorkeur de grootste belasting die u hebt.
3. Laat de generatoroutput stabiliseren (motor loopt soepel en aangesloten apparaat werkt correct).
4. Steek de volgende belasting in het stopcontact en schakel deze in.
5. Laat de generator opnieuw stabiliseren.
6. Herhaal stap 4 en 5 voor elke extra belasting.

Wattage-referentie

*Vermelde wattages zijn bij benadering. Controleer het werkelijke wattage.

VERLENGKABELS

Verstikkingsgevaar. Verlengkabels die rechtstreeks in huis lopen, vergroten het risico op koolmonoxidevergiftiging via openingen. Als er een verlengkabel rechtstreeks in uw huis loopt om items binnenshuis van stroom te voorzien, bestaat er een risico op koolmonoxidevergiftiging voor mensen in het huis. Gebruik altijd op batterijen werkende koolmonoxidemelders die voldoen aan de huidige UL 2034 veiligheidsnormen wanneer u de generator gebruikt. Controleer regelmatig de batterij van de melder(s).

Verstikkingsgevaar. Wanneer u de generator met verlengkabels gebruikt, zorg er dan voor dat de generator zich in een open ruimte buiten bevindt, ver weg van bewoonde ruimtes met de uitlaat naar buiten gericht.

Brand- en elektrocutiegevaar. Gebruik nooit versleten of beschadigde verlengkabels. Beschadigde of overbelaste verlengkabels kunnen oververhit raken, vonken en brand veroorzaken, wat kan leiden tot de dood of ernstig letsel.
Voordat u een AC-apparaat of stroomkabel op de generator aansluit:

• Gebruik geaarde 3-polige verlengkabels, gereedschappen en apparaten, of dubbel geïsoleerd gereedschap en apparaten.
• Zorg ervoor dat het gereedschap of apparaat in goede staat verkeert. Defecte apparaten of stroomkabels kunnen een potentieel risico op elektrische schokken creëren.
• Zorg ervoor dat de elektrische classificatie van het gereedschap of apparaat het nominale vermogen van de generator of het gebruikte stopcontact niet overschrijdt.

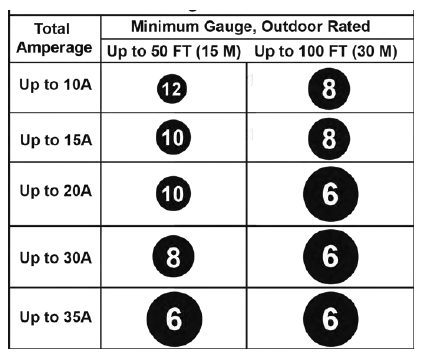

VERLENGKABELAFMETINGEN
Gebruik alleen geaarde 3-polige verlengkabels die zijn gemarkeerd voor gebruik buitenshuis en die zijn geclassificeerd voor de elektrische belasting.

TRANSPORT

Gewicht gevaar. Laat u altijd helpen bij het optillen van de generator.

• Laat de generator minimaal 30 minuten afkoelen voordat u hem vervoert.
• Plaats alle beschermkappen terug op het bedieningspaneel van de generator.
• Gebruik alleen de vaste handgreep/handgrepen van de generator om de unit op te tillen of om belastingsbeperkingen zoals touwen of spanbanden aan te brengen. Probeer de generator niet op te tillen of vast te zetten door hem aan een van de andere onderdelen vast te houden.
• Houd de unit tijdens het transport waterpas om de kans op brandstoflekkage te minimaliseren, of tap indien mogelijk de brandstof af of laat de motor draaien totdat de brandstoftank leeg is voor transport.
• De generatorwielen zijn alleen bedoeld voor handmatig transport. De wielen zijn niet geschikt om de generator te slepen, niet op de weg en niet off-road.
• Gebruik de uitschuifbare handgreep voor handmatig transport door één persoon. Om de handgreep uit te schuiven, drukt u op de vergrendelknop en trekt u aan de handgreep totdat deze volledig is uitgeschoven. Om hem op te bergen, drukt u op de vergrendelknop en duwt u de handgreep in totdat deze volledig is ingetrokken. Schuif de handgreep alleen uit of in wanneer de generator UIT staat, stilstaat en op een horizontale ondergrond staat. Gebruik de uitschuifbare handgreep niet om de generator volledig van de grond te tillen, te slepen of om hem op zijn kop te zetten.

Brandgevaar. Zet de generator niet volledig op zijn kop. Er kan brandstof of olie lekken en schade aan de generator kan optreden.

ONDERHOUD

ONDERHOUDS SCHEMA
Regelmatig onderhoud verbetert de prestaties en verlengt de levensduur van de generator. Volg de uren- of kalenderintervallen, afhankelijk van wat zich het eerst voordoet. Vaker onderhoud is vereist bij gebruik in ongunstige omstandigheden, zoals hieronder vermeld.

¹ Ververs de olie elke maand bij zware belasting of hoge temperaturen.
² Vaker reinigen bij vuile of stoffige omstandigheden.
Vervang het luchtfilter als het niet voldoende kan worden gereinigd.
³ Het wordt aanbevolen de service te laten uitvoeren door een erkende Westinghouse-servicevertegenwoordiger.

ONDERHOUD VERVANGINGSONDERDELEN

SERVICEKLEP MOTOR
Verwijder de serviceklep van de motor om toegang te krijgen tot het luchtfilter, de carburateur en de bougie. Verwijder de schroeven van de klep en trek de klep er vervolgens met beide handen recht uit om schade aan de doorvoertules op de klep te voorkomen.

ONDERHOUD LUCHTFILTER

Brandgevaar. Gebruik nooit benzine of andere ontvlambare oplosmiddelen om het luchtfilter te reinigen. Gebruik alleen huishoudelijk afwasmiddel om het luchtfilter te reinigen.
Het luchtfilter moet na elke 50 gebruiksuren of zes maanden worden gereinigd (deze frequentie moet worden verhoogd als de generator in een stoffige omgeving wordt gebruikt).

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Verwijder de serviceklep van de motor.
3. Draai de knoppen op de luchtfilterklep naar de ontgrendelde positie. Kantel de klep omlaag om hem te verwijderen.
   Opmerking: Het luchtfilterelement is doordrenkt met olie. Gebruik een geschikte reinigingscontainer.
   LET OP
   Vermijd contact van de huid met motorolie. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.

4. Verwijder het schuimrubber luchtfilter uit de luchtfilterbehuizing en was het door het element onder te dompelen in een oplossing van huishoudelijk afwasmiddel en warm water. Knijp langzaam in het schuimrubber om het grondig te reinigen.
   LET OP
   Draai of scheur het schuimrubber luchtfilterelement NIET tijdens het reinigen of drogen. Oefen alleen een langzame maar stevige knijpbeweging uit.
5. Spoel het luchtfilterelement af door het onder te dompelen in schoon water en langzaam uit te knijpen. Laat het filter volledig drogen.
   LET OP
   Vervuilen niet. Volg de richtlijnen van de EPA of andere overheidsinstanties voor een correcte verwijdering van gevaarlijke stoffen. Raadpleeg de plaatselijke autoriteiten of een terugwinningsbedrijf.
6. Dompel het schuimrubber luchtfilter in schone motorolie en knijp vervolgens alle overtollige olie eruit. De motor zal roken bij het starten als er te veel olie in het filter achterblijft.
7. Plaats het schuimrubber luchtfilter in de behuizing en vergrendel de luchtfilterklep op zijn plaats.
8. Installeer het motorservicepaneel.

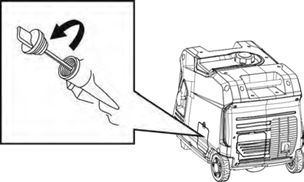

CONTROLE MOTOROLIEPEIL

Vermijd contact van de huid met motorolie. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.
LET OP
Gebruik altijd de gespecificeerde motorolie. Het niet gebruiken van de gespecificeerde motorolie kan leiden tot versnelde slijtage en/of een verkorting van de levensduur van de motor.
Wanneer u de generator gebruikt onder extreme, vuile, stoffige omstandigheden of bij extreem warm weer, moet u de olie vaker verversen.
De omgevingstemperatuur beïnvloedt de prestaties van de motorolie. Verander het type motorolie dat wordt gebruikt op basis van de weersomstandigheden.

Controleer het motoroliepeil voor elk gebruik of om de 8 bedrijfsuren.

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Verwijder de olie-toegangsdeksel.
3. Maak met een vochtige doek het gebied rond de peilstok schoon.
4. Verwijder de oliepeilstok en veeg de peilstok schoon.

5. Steek de peilstok in de vulhals zonder hem erin te schroeven. Verwijder de peilstok en controleer of het oliepeil zich binnen het veilige werkbereik bevindt.

6. Als het laag is, voeg dan stapsgewijs aanbevolen motorolie toe en controleer opnieuw totdat het peil zich tussen de L- en H-markering op de peilstok bevindt. Vul NIET te veel bij. Als het boven de volledige markering op de peilstok staat, laat dan de olie weglopen om het oliepeil te verlagen tot de volledige markering op de peilstok.
7. Plaats de oliepeilstok terug en draai hem met de hand vast.
8. Installeer de olie-toegangsdeksel.

MOTOROLIE VERVERSEN

Per ongeluk opstarten. Verwijder de bougiestekker van de bougie bij werkzaamheden aan de generator. Verwijder ook de snelle aansluitstekker van de accu van de accu.
Wanneer u de generator gebruikt onder extreme, vuile, stoffige omstandigheden of bij extreem warm weer, moet u de olie vaker verversen. Ververs de olie terwijl de motor nog warm is van gebruik.

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Verwijder de serviceklep van de motor. Koppel de bougiekabel los van de bougie en plaats de kabel zo dat deze geen contact kan maken met de bougie.
3. Verwijder de olie-toegangsdeksel.
4. Maak met een vochtige doek het gebied rond de peilstok schoon. Verwijder de peilstok en veeg schoon.
5. Verwijder de rubberen plug onder de carterplug en plaats een oliepan (of geschikte container) onder het afvoergat.
6. Verwijder met een 10 mm sleutel de carterplug en laat de olie weglopen.

7. Installeer de carterplug en draai hem stevig vast. Installeer de rubberen plug.
   Opmerking: Bij elke olieverversing wordt een nieuwe sluitring voor de carterplug aanbevolen.
8. Giet langzaam olie in de olievulopening totdat het oliepeil zich tussen de L- en H-markering op de peilstok bevindt. Stop regelmatig om het oliepeil te controleren. Vul NIET te veel bij.
   Maximale oliecapaciteit: 0,63 US qt (0,60 L)
9. Plaats de peilstok terug en draai hem met de hand vast.
10. Sluit de bougiekabel aan en installeer de serviceklep van de motor.

LET OP
Vervuilen niet. Volg de richtlijnen van de EPA of andere overheidsinstanties voor een correcte verwijdering van gevaarlijke stoffen. Raadpleeg de plaatselijke autoriteiten of een terugwinningsbedrijf.

BOUGIE ONDERHOUD
Inspecteer en reinig de bougie na elke 100 gebruiksuren of zes maanden. Vervang de bougie na 300 gebruiksuren of elk jaar.
LET OP
Gebruik altijd de Westinghouse OEM-bougie van het weerstandstype of een compatibele bougie. Het gebruik van een bougie zonder weerstand kan leiden tot een onregelmatig stationair draaien, een verkeerde ontsteking of schade aan generatorcomponenten.

1. Plaats de generator op een vlakke ondergrond en laat de motor afkoelen.
2. Verwijder de serviceklep van de motor.
3. Verwijder de bougiestekker door de bougiestekker stevig recht van de motor af te trekken.
4. Maak het gebied rond de bougie schoon.
5. Verwijder de bougie met de meegeleverde bougiedopsleutel.
   LET OP
   Oefen nooit een zijdelingse belasting uit of beweeg de bougie zijwaarts bij het verwijderen van de bougie.
6. Inspecteer de bougie. Vervang hem als de elektroden putjes vertonen, verbrand zijn of als de isolator is gebarsten. Gebruik alleen een aanbevolen vervangende bougie.
7. Meet de bougie-elektrodeafstand met een draadtype voelermaat. Corrigeer indien nodig de opening door de zij-elektrode voorzichtig te buigen.
   Bougieafstand: 0,024 - 0,032 inch (0,60 - 0,80 mm)

8. Installeer de bougie voorzichtig met de hand vast en draai hem vervolgens nog eens 3/8 tot 1/2 slag vast met de bougiesleutel.
9. Installeer de bougiestekker en de serviceklep van de motor.

ONDERHOUD VONKENVANGER
Controleer en reinig de vonkenvanger na elke 100 gebruiksuren of zes maanden. Als u de vonkenvanger niet reinigt, zal dit leiden tot verminderde motorprestaties.

1. Plaats de generator op een vlakke ondergrond en laat de uitlaatdemper afkoelen voordat u de vonkenvanger onderhoudt.
2. Verwijder de afdekschroeven en de uitlaatdemperafdekking. Gebruik een schroevendraaier om de vonkenvanger te verwijderen.

3. Verwijder voorzichtig de koolstofafzettingen van het scherm van de vonkenvanger met een staalborstel. De vonkenvanger mag geen breuken of scheuren vertonen. Vervang de vonkenvanger indien deze beschadigd is.
4. Plaats de vonkenvanger en de uitlaatdemperafdekking terug.

BATTERIJ-ONDERHOUD
De batterij die bij de generator wordt geleverd, is volledig opgeladen. Een batterij kan lading verliezen als deze gedurende langere tijd niet wordt gebruikt. Als de batterij de motor niet kan starten, steekt u de meegeleverde 12V-oplader in de batterij-oplaadpoort op het bedieningspaneel.
Opmerking: Als de generator niet draait, laadt u de batterij eenmaal per maand 's nachts op.

De meegeleverde batterijlader is geen druppellader en is niet bedoeld voor continu gebruik. Gebruik de batterijlader niet langer dan 8 uur (gedurende de nacht) om te voorkomen dat de batterij overladen raakt.
Opmerking: Eenmaal gestart, laadt de generator de batterij op na 30-60 minuten gebruik. Als u de generator niet regelmatig gebruikt, laadt u de batterij eenmaal per maand 's nachts op om hem klaar te houden voor gebruik. Laad de batterij op in een droge omgeving.

1. Steek de oplader in de batterij-oplaadpoort op het bedieningspaneel. Steek het wandcontactdooseinde van de batterijlader in een 120 Volt AC-stopcontact.
2. Haal na 8 uur opladen de batterijlader uit het stopcontact en de aansluiting op het bedieningspaneel.

BATTERIJ VERVANGEN

Brandgevaar. De batterij bevat zwavelzuur (elektrolyt), dat zeer corrosief en giftig is. Draag beschermende kleding en oogbescherming wanneer u in de buurt van de batterij werkt. Houd kinderen uit de buurt van de batterij.

Batterijpolen en -aansluitingen bevatten lood en loodverbindingen. Was uw handen na aanraking.

1. Verwijder de toegangsklep van de batterij.
2. Verwijder de snelle verbindingsstekker en verwijder de batterijriem. Verwijder de batterij uit het apparaat.
3. Koppel de snelle ontkoppelingskabel van de batterij los.
4. Sluit op de vervangende batterij de witte (-) snelle verbindingskabel aan op de negatieve pool van de batterij. Schuif de rubberen kap over de verbindingshardware.
5. Sluit de rode (+) snelle verbindingskabel aan op de positieve pool van de batterij. Schuif de rubberen kap over de verbindingshardware.
6. Til de batterijriem op en plaats de batterij in de generator. Leid de batterijriem onder de snelle verbindingskabels door en zet deze vast op de montagevoet.
7. Sluit de snelle verbindingsstekker aan en plaats de toegangsklep van de batterij terug.

LET OP
Voer de gebruikte batterij op de juiste manier af volgens de richtlijnen die zijn opgesteld door uw lokale of nationale overheid.

OPSLAG
Een goede opslagvoorbereiding is vereist voor een probleemloze werking en een lange levensduur van de generator.
LET OP
Benzine die slechts 30 dagen wordt bewaard, kan al verslechteren, waardoor er gom, vernis en corrosieve aanslag in de brandstofleidingen, brandstofkanalen en de motor ontstaat. Deze corrosieve aanslag beperkt de brandstoftoevoer, waardoor de motor na een langere opslagperiode niet meer kan starten. Het gebruik van brandstofstabilisator verlengt de houdbaarheid van benzine aanzienlijk. Het wordt aanbevolen om de brandstofstabilisator fulltime te gebruiken. Volg de gebruiksaanwijzing van de fabrikant.

KORTE TERMIJN OPSLAG

• Laat de generator minimaal 30 minuten afkoelen voordat u hem opbergt.
• Plaats alle beschermkappen terug op het bedieningspaneel van de generator.
• Veeg de generator af met een vochtige doek. Verwijder vuil van de luchtinlaten onder het bedieningspaneel en de koelopeningen van de uitlaatdemper.
• Berg de generator op in een goed geventileerde, droge ruimte, uit de buurt van vonken, open vuur, waakvlammen, hitte en andere ontstekingsbronnen, zoals ruimtes met een vonkenproducerende elektromotor of waar elektrisch gereedschap wordt gebruikt.
• Bewaar de generator of benzine niet in de buurt van ovens, boilers of andere apparaten die warmte produceren of automatische ontstekingen hebben.
• Als de motor en het uitlaatsysteem koel en alle oppervlakken droog zijn, dek dan de generator af om stof buiten te houden. Gebruik geen plastic zeil als stofhoes. Niet-poreuze materialen houden vocht vast en bevorderen roest en corrosie.

LANGE TERMIJN OPSLAG
Zelfs correct gestabiliseerde brandstof kan residu achterlaten en corrosie veroorzaken als deze lange tijd wordt bewaard. Als u de generator twee tot zes maanden opslaat, laat dan de vlotterbak leeglopen om gom- en vernisvorming in de carburateur te voorkomen.

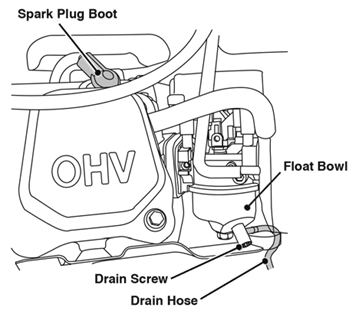

DE VLOTTERBAK LEEG LATEN LOPEN

1. Verwijder de onderhoudsklep van de motor.
2. Zoek de afvoerslang die zich uitstrekt vanaf de onderkant van de vlotterbak van de carburateur.

3. Plaats het losse uiteinde van de slang buiten de generator in een goedgekeurde benzinecontainer om de afgetapte brandstof op te vangen.
4. Draai de aftapschroef van de vlotterbak los en laat de brandstof weglopen. Draai de aftapschroef van de vlotterbak vast.
5. Leid de afvoerslang tussen de luchtfilterbehuizing en de onderhoudsklep van de motor door. Plaats de onderhoudsklep van de motor terug.

DE BRANDSTOFTANK LEEG LATEN LOPEN
Als u de generator langer dan zes maanden opslaat, laat dan de brandstoftank leeglopen om brandstofscheiding, bederf en afzettingen in het brandstofsysteem te voorkomen.

1. Schroef de brandstoftankdop los. Verwijder het brandstoffilterscherm door het iets samen te drukken terwijl u het uit de tank verwijdert.
2. Gebruik een in de handel verkrijgbare benzinehandpomp (niet meegeleverd) om de benzine uit de brandstoftank in een goedgekeurde benzinecontainer te zuigen. Gebruik GEEN elektrische pomp.
3. Plaats het brandstoffilterscherm en de brandstoftankdop terug.
4. Start de generator en laat hem draaien totdat de motor van de generator stopt.
5. Zet de batterijschakelaar in de OFF (UIT) stand.
6. Koppel de snelle verbindingsstekker van de batterij los.
7. Verwijder de bougie.
8. Doe een theelepel motorolie in de cilinder en trek aan de terugslaghendel totdat er weerstand wordt gevoeld. In deze positie komt de zuiger omhoog in zijn compressieslag en zijn beide kleppen gesloten. Het opslaan van de motor in deze positie helpt interne corrosie te voorkomen. Laat de terugslaghendel voorzichtig terugkeren.
9. Plaats de bougie terug. Laat de bougiekabel losgekoppeld om onbedoeld starten te voorkomen.
10. Plaats de onderhoudsklep van de motor terug.

KLEPSPELING
LET OP
Het controleren en afstellen van de klepspeling moet gebeuren als de motor koud is.

1. Verwijder de tuimelaardeksel en verwijder voorzichtig de pakking. Als de pakking gescheurd of beschadigd is, moet deze worden vervangen.
2. Verwijder de bougie zodat de motor gemakkelijker kan worden gedraaid.
3. Draai de motor naar het bovenste dode punt (BDP) door langzaam aan de terugslaghendel te trekken. Kijkend door het bougiegat moet de zuiger zich bovenaan bevinden (beide kleppen zijn gesloten).
4. Beide tuimelaars moeten los zitten op BDP tijdens de compressieslag. Zo niet, draai de motor dan 360°.
5. Steek een voelermaat tussen de tuimelaar en de klepsteel om de klepspeling te meten.


6. Als een aanpassing nodig is, houdt u de tuimelaar vast en draait u de stelmoer van de tuimelaar los.
7. Draai de tuimelaar om de gespecificeerde speling te verkrijgen. Houd de tuimelaar vast en draai de stelmoer van de tuimelaar opnieuw vast tot het gespecificeerde aanhaalmoment.
   Koppel: 106 inch-pound (12 N•m)
8. Voer deze procedure uit voor de andere klep.
9. Plaats de pakking, de tuimelaardeksel en de bougie terug.

HANDMATIGE CHOKE BEDIENING
Als de batterij leeg of losgekoppeld is, moet u mogelijk de choke handmatig instellen voor een goede werking.

1. Verwijder de motoronderhoudskap.
2. Zoek de kleine zwarte chokeklep bovenop de carburateur.

3. Om de choke te sluiten voor koud starten: Gebruik een schroevendraaier om de zwarte klep naar de voorkant van de generator te duwen.

4. Start de generator. De opstartsequentie zou de choke automatisch moeten openen. Als de choke niet automatisch opent, duw de choke dan handmatig om hem te openen.


LET OP
Bepaalde omgevingstemperaturen en omgevingen kunnen vereisen dat u de choke halverwege sluit voor een succesvolle start.

PROBLEEMOPLOSSING

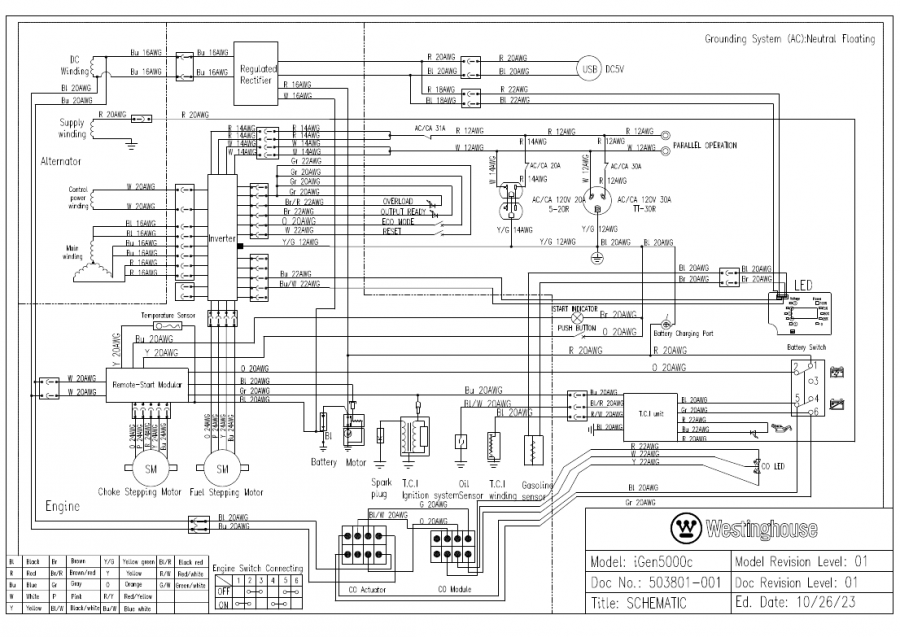

SCHEMA'S

DIT PRODUCT NIET RETOURNEREN NAAR DE WINKEL
Als u vragen heeft of hulp nodig heeft, bel dan de klantenservice op 855-944-3571

www.WestinghouseOutdoorPower.com

Referenties

• http://www.p65warnings.ca.gov
• Garantie registratie | Westinghouse Outdoor Equipment
• Westinghouse Outdoor Power Equipment | Westinghouse Outdoor Equipment

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Westinghouse iGen5000c - Handleiding invertergenerator

Beschikbare talen
