INLEIDING

Het bedienen, onderhouden en repareren van deze apparatuur kan u blootstellen aan chemicaliën, waaronder motoruitlaatgassen, koolmonoxide, ftalaten en lood, waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken. Om de blootstelling te minimaliseren, dient u te vermijden uitlaatgassen in te ademen en handschoenen te dragen of uw handen regelmatig te wassen bij het onderhouden van deze apparatuur. Ga voor meer informatie naar www.P65warnings.ca.gov.

Lees deze handleiding voordat u dit product gebruikt of onderhoudt. Het niet opvolgen van de instructies en veiligheidsmaatregelen in deze handleiding kan leiden tot ernstig letsel of de dood.
BEWAAR DEZE INSTRUCTIES

SPECIFICATIES

*Ethanolgehalte van 10% of minder. Gebruik GEEN E15 of E85.

LET OP
Dit product is ontworpen en beoordeeld voor continu gebruik bij omgevingstemperaturen tot 104°F (40°C). Indien nodig kan dit product gedurende korte perioden worden gebruikt bij temperaturen van 5°F (15°C)–122°F (50°C). Als het product tijdens opslag wordt blootgesteld aan temperaturen buiten dit bereik, moet het voor gebruik weer binnen dit bereik worden gebracht. Dit product moet altijd buitenshuis worden gebruikt in een goed geventileerde ruimte en ver van deuren, ramen en andere ventilatieopeningen. Het maximale wattage en de maximale stroom zijn onderhevig aan en worden beperkt door factoren zoals de BTU-inhoud van de brandstof, de omgevingstemperatuur, de hoogte, de motorconditie, enz. Het maximale vermogen neemt af met ongeveer 3,5% voor elke 1.000 voet boven zeeniveau en neemt ook af met ongeveer 1% voor elke 10°F (6°C) boven een omgevingstemperatuur van 60°F (16°C).

PRODUCTREGISTRATIE
Voor een probleemloze garantie is het belangrijk om uw Westinghouse-generator te registreren. U kunt zich registreren door:

• Het productregistratiekaart dat in de doos zit in te vullen en op te sturen.
• Uw product online te registreren op: https://westinghouseoutdoorpower.com/pages/warranty-registration
• De volgende QR-code te scannen met de camera van uw smartphone. U wordt doorgestuurd naar de mobiele registratielink.


• De volgende productinformatie te sturen naar: Westinghouse Outdoor Power Warranty registration 777 Manor Park Drive Columbus, OH 43228

Voor uw administratie
Aankoopdatum:
Modelnummer:
Serienummer:
Plaats van aankoop:

Bewaar uw aankoopbewijs voor een probleemloze garantie.

VEILIGHEID

VEILIGHEIDSDEFINITIES
De woorden GEVAAR, WAARSCHUWING, VOORZICHTIG en MEDEDELING worden in deze handleiding gebruikt om belangrijke informatie te benadrukken. Zorg ervoor dat de betekenis van deze veiligheidsinformatie bekend is bij iedereen die de generator bedient, onderhoud uitvoert of in de buurt van de generator is.
Dit veiligheidswaarschuwingssymbool staat bij de meeste veiligheidsverklaringen. Het betekent: opletten, alert zijn, uw veiligheid is in het geding! Lees en volg de boodschap die volgt op het veiligheidswaarschuwingssymbool.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.
MEDEDELING
Geeft een situatie aan die schade kan veroorzaken aan de generator, persoonlijke eigendommen en/of het milieu, of ervoor kan zorgen dat de apparatuur niet goed werkt.
Opmerking: Geeft een procedure, praktijk of voorwaarde aan die moet worden gevolgd om de generator te laten functioneren zoals bedoeld.

VEILIGHEIDSSYMBOLEN
Volg alle veiligheidsinformatie in deze handleiding en op de generator.

Symbool	Beschrijving
	Veiligheidswaarschuwingssymbool
	Gevaar voor elektrocutie
	Gevaar voor verstikking
	Brandgevaar. Raak geen hete oppervlakken aan.
	Gevaar voor elektrische schokken
	Brandgevaar
	Houd veilige afstand
	Gevaar voor tillen
	Lees de instructies van de fabrikant
	Niet gebruiken in natte omstandigheden

VEILIGHEIDSINSTRUCTIES
CORRECT GEBRUIK

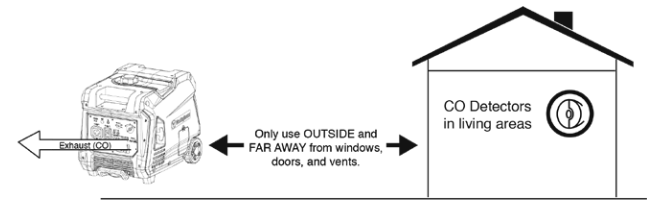

Voorbeeldlocatie om het risico op koolmonoxidevergiftiging te verminderen

• Gebruik ALLEEN buitenshuis en in de windrichting, ver weg van ramen, deuren en ventilatieopeningen.
• Richt de uitlaat weg van bewoonde ruimtes

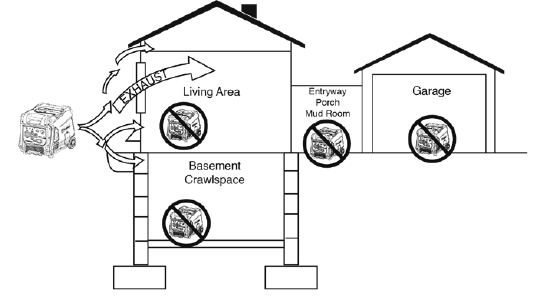

ONJUIST GEBRUIK
Gebruik de generator niet op een van de volgende locaties:

• In de buurt van een deur, raam of ventilatieopening
• Garage
• Kelder
• Kruipruimte
• Woonruimte
• Zolder
• Entree
• Portiek
• Bijkeuken

MEDEDELING
Installeer koolmonoxidemelders op batterijen of koolmonoxidemelders met batterijback-up in woonruimtes.

Het gebruik van een generator binnenshuis KAN U BINNEN ENKELE MINUTEN DODEN. Generatoruitlaat bevat koolmonoxide. Dit is een vergif dat u niet kunt zien of ruiken.

Nooit binnenshuis gebruiken in een huis of garage. ZELFS NIET als deuren en ramen open staan.

Alleen BUITEN gebruiken en ver weg van ramen, deuren en ventilatieopeningen.

Brand- en elektrocutiegevaar. Sluit de generator niet aan op het elektrische systeem van een gebouw, tenzij de generator en de omschakelaar correct zijn geïnstalleerd en de elektrische output is geverifieerd door een gekwalificeerde elektricien. De aansluiting moet de generatorstroom isoleren van de netstroom en moet voldoen aan alle toepasselijke wetten en elektrische codes.

Elektrocutiegevaar. Gebruik de generator nooit op een natte of vochtige plaats. Stel de generator nooit bloot aan regen, sneeuw, waternevel of stilstaand water tijdens gebruik. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken.

ALGEMENE VEILIGHEIDSMAATREGELEN

• Gebruik de generator nooit om medische apparatuur van stroom te voorzien.
• Gebruik de generator niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen.
• Gebruik de generator niet met elektrische snoeren die versleten, gerafeld, blootliggend of anderszins beschadigd zijn.
• Alle elektrische gereedschappen en apparaten die op deze generator werken, moeten correct geaard zijn door het gebruik van een derde draad of dubbel geïsoleerd zijn.
• Wanneer deze generator wordt gebruikt om een bedradingssysteem van een gebouw van stroom te voorzien, moet de generator worden geïnstalleerd door een gekwalificeerde elektricien en worden aangesloten op een omschakelaar als een afzonderlijk afgeleid systeem in overeenstemming met NFPA 70, National Electrical Code.
• Als u zich ziek, duizelig of zwak begint te voelen tijdens het gebruik van de generator, ga dan ONMIDDELLIJK naar de frisse lucht. Raadpleeg een arts, want u kunt koolmonoxidevergiftiging hebben.
• Gebruik ALLEEN BUITEN en ver weg van ramen, deuren en ventilatieopeningen, zoals aanbevolen door de Amerikaanse Centers for Disease Control and Prevention van het ministerie van Volksgezondheid en Human Services. Uw specifieke huis- en/of windomstandigheden kunnen een extra afstand vereisen.
• Houd tijdens het gebruik en de opslag aan alle zijden van de generator, inclusief aan de bovenkant, een vrije ruimte van minimaal 1,5 meter aan. Laat de generator minimaal 30 minuten afkoelen voordat u hem opbergt. De hitte die wordt gegenereerd door de uitlaat en uitlaatgassen kan heet genoeg zijn om ernstige brandwonden te veroorzaken en/of brandbare objecten te ontsteken.
• Raak de uitlaat of motor niet aan. Ze zijn erg HEET en veroorzaken ernstige brandwonden. Plaats geen lichaamsdelen of brandbare of ontvlambare materialen in de directe baan van de uitlaat.
• Verwijder altijd gereedschap of andere serviceapparatuur die tijdens het onderhoud is gebruikt van de generator voordat u deze gebruikt.
• Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.

BRANDSTOFVEILIGHEID

• Bewaar brandstof in een container die is goedgekeurd voor benzine.
• Niet roken tijdens het vullen van de generator met benzine.
• Zorg ervoor dat de benzinetank van de generator niet overloopt tijdens het vullen.
• Schakel de motor uit en laat hem vijf minuten afkoelen voordat u benzine of olie aan de generator toevoegt.
• Verwijder nooit de brandstofdop wanneer de generator draait. Schakel de motor uit en laat het apparaat minimaal vijf minuten afkoelen. Verwijder de brandstofdop langzaam om de druk te ontlasten, te voorkomen dat er brandstof rond de dop ontsnapt en om te voorkomen dat de hitte van de uitlaat brandstofdampen ontsteekt. Draai de brandstofdop na het tanken goed vast.

• Veeg gemorste brandstof van het apparaat.
• Probeer nooit gemorste brandstof te verbranden.
• Vul de brandstoftank nooit te vol. Laat ruimte over voor brandstof om uit te zetten. Het te vol vullen van de brandstoftank kan leiden tot een plotselinge overloop van benzine en ertoe leiden dat gemorste benzine in contact komt met HETE oppervlakken.
• Gemorste brandstof kan ontbranden. Als er brandstof op de generator wordt gemorst, veeg dan gemorste vloeistoffen onmiddellijk op. Gooi de doek op de juiste manier weg. Laat het gebied met gemorste brandstof drogen voordat u de generator gebruikt.
• Draag een veiligheidsbril tijdens het tanken.
• Gebruik nooit benzine als schoonmaakmiddel.
• Bewaar alle containers die benzine bevatten in een goed geventileerde ruimte, uit de buurt van brandbare materialen of ontstekingsbronnen.

BENZINE EN BENZINEDAMP (GAS)

Brand- en explosiegevaar. Benzine is zeer explosief en ontvlambaar en kan ernstige brandwonden of de dood veroorzaken.

• Probeer in geval van een gasbrand de vlam niet te doven als de brandstofklep in de gasstand staat. Het inbrengen van een blusapparaat in een generator met een open brandstofklep kan een explosiegevaar creëren.
• Gas heeft een kenmerkende geur, dit helpt om potentiële lekken snel te detecteren.
• Gasdampen kunnen een brand veroorzaken als ze worden ontstoken.
• Benzine is een huidirritant en moet onmiddellijk worden opgeruimd als het in contact komt met de huid.

Bij het starten van de generator:

• Zorg ervoor dat de brandstofdop, het luchtfilter, de bougie, de brandstofleidingen en het uitlaatsysteem goed op hun plaats zitten.
• Als u benzine op de tank morst, laat deze dan volledig verdampen voordat u deze gebruikt.
• Zorg ervoor dat de generator op een vlakke ondergrond staat voordat u hem gebruikt.

Bij het transporteren of onderhouden van de generator:

• Koppel de bougiekabel los om onbedoeld starten te voorkomen.

Bij het opbergen van de generator:

• Bewaar uit de buurt van vonken, open vuur, controlelampjes, hitte en andere ontstekingsbronnen.
• Bewaar geen gas in de buurt van ovens, boilers of andere apparaten die warmte produceren of automatische ontsteking hebben.

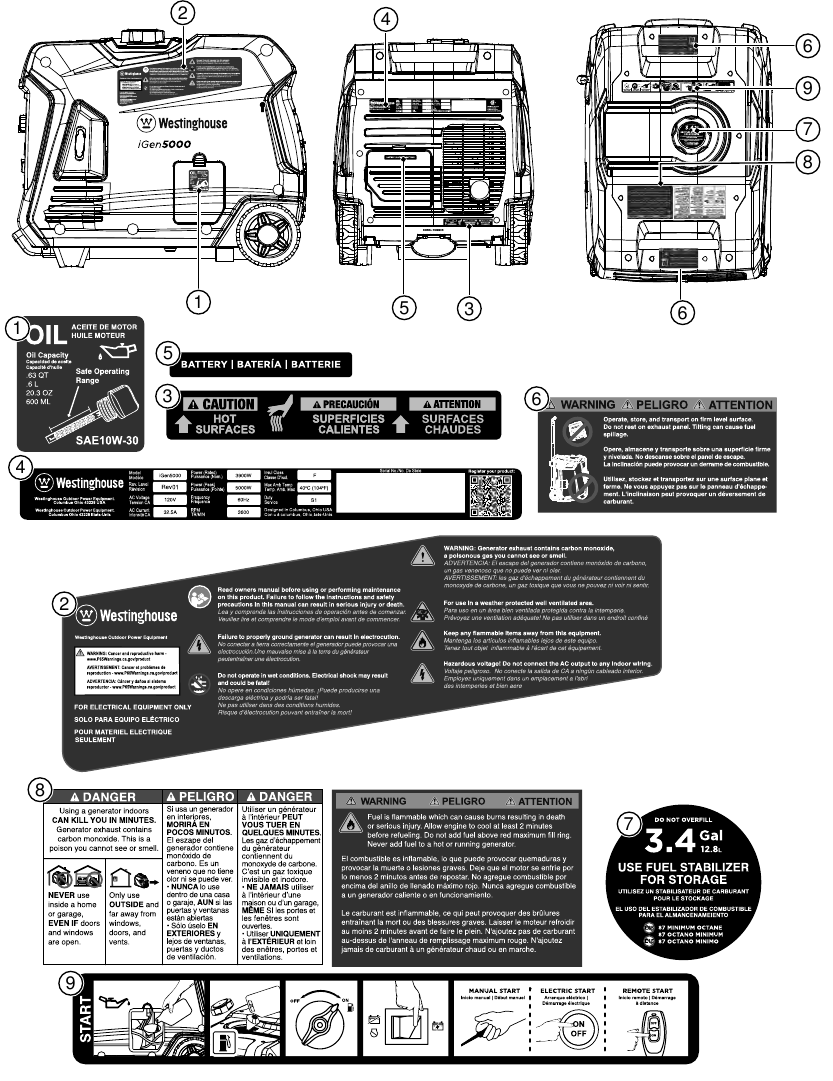

VEILIGHEIDSLABELS EN STICKERS

ONDERDELEN

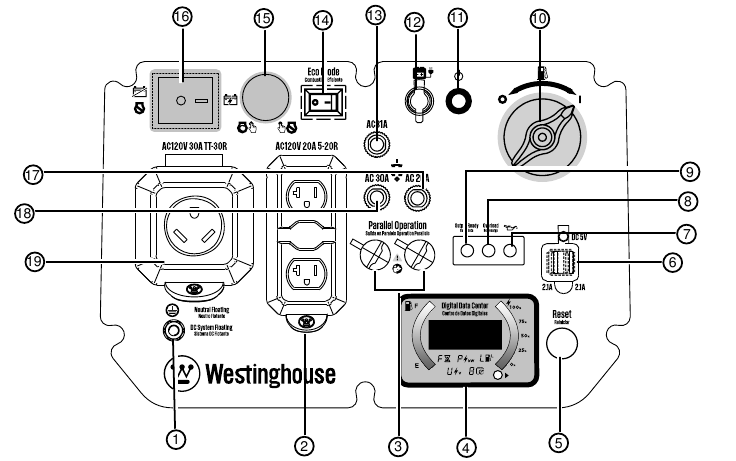

ONDERDELEN VAN HET BEDIENINGSPANEEL

1. Aardklem: De aardklem wordt gebruikt om de generator extern te aarden.
2. 120 Volt AC, 20 Ampère Duplex NEMA 5-20R Stopcontact: Stopcontact kan maximaal 20 ampère leveren.
3. Parallelle bedieningsaansluitingen: Een Westinghouse-omvormergenerator aangesloten voor extra vermogen.
4. LED-datacentrum: Geeft de resterende looptijd (F), het vermogen in kW (P), het brandstofniveau in liters (L), het uitgangsvermogen (V) en de levensduur in uren weer.

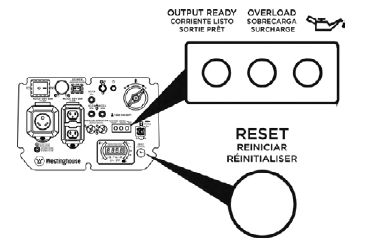

5. Overbelastingsreset: De generatoromvormer schakelt automatisch alle AC-uitgangen uit om de generator te beschermen in geval van overbelasting of kortsluiting in een aangesloten apparaat.
6. USB-poorten: 5V/2.1A USB-aansluiting met twee poorten. Accepteert Type A USB-stekkers.
7. Laag oliepeil-led: Geeft een laag oliepeil aan. Wanneer het oliepeil in het carter onder de veilige bedrijfslimiet daalt, gaat de indicator voor een laag oliepeil branden en schakelt de generator automatisch de motor uit.
8. Overbelastingsled: Geeft aan dat de generator overbelast is.
9. Uitgang gereed-led: Gaat branden wanneer de generator normaal werkt. Geeft aan dat de generator elektrische stroom produceert bij de stopcontacten.

10. Brandstofschakelaar: Wordt gebruikt om de gasklep te openen of te sluiten.
11. Batterij-indicator: Geeft aan dat de stroom is ingeschakeld. Het lampje blijft branden terwijl het apparaat AAN staat.
12. Batterij-oplaadpoort: Wordt gebruikt om de batterij op te laden met de meegeleverde batterijlader.
13. Hoofdschakelaar: De hoofdschakelaar regelt het totale vermogen van alle stopcontacten om de generator te beschermen tegen overbelasting of kortsluiting.
14. Eco-modus: De eco-modus minimaliseert het brandstofverbruik en het geluid door het motortoerental aan te passen aan het minimum dat vereist is voor de huidige belasting.
15. Start/Stop-knop: Druk één keer om de motor automatisch te starten. Druk nogmaals om de motor te stoppen.
16. Batterijschakelaar: Schakelt de batterij AAN en UIT. Moet AAN staan voor elektrisch starten of starten op afstand.
17. 20 Ampère AC-stroomonderbreker: Stroomonderbreker beperkt de stroom die via het NEMA 5-20R-stopcontact kan worden geleverd tot 20 ampère.
18. 30 Ampère AC-stroomonderbreker: Stroomonderbreker beperkt de stroom die via het NEMA TT-30R-stopcontact kan worden geleverd tot 30 ampère.
19. 120 Volt AC, 30 Ampère NEMA TT-30R Stopcontact: Stopcontact kan maximaal 30 ampère leveren.

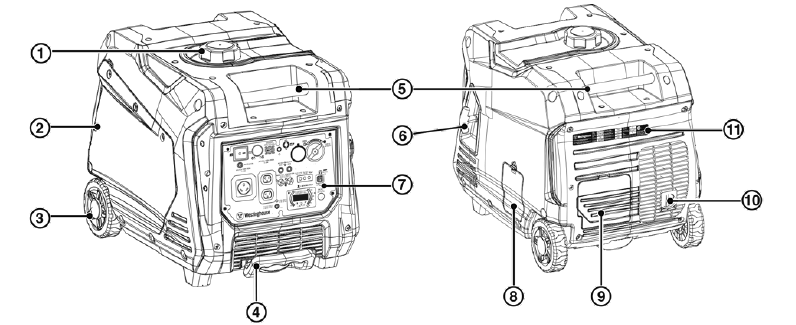

ONDERDELEN VAN DE GENERATOR

1. Brandstofdop: Voeg hier loodvrije brandstof toe. Sluit de dop totdat deze klikt.

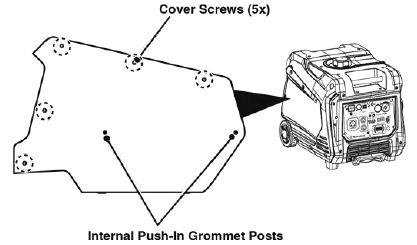

2. Serviceklep motor: De klep biedt toegang tot de motor, de luchtfilter, de carburateur en de bougie.
3. Transportwielen: Wielen zorgen voor manoeuvreerbaarheid met één hand bij gebruik met de uitschuifbare handgreep.
4. Uitschuifbare handgreep: Schuif de handgreep uit en in door op de vergrendelknop te drukken.
5. Draaghandgrepen: Ingebouwde handgrepen maken eenvoudig transport met twee personen mogelijk.

6. Terugslaghandgreep: Trek aan de terugslaghandgreep om de motor handmatig te starten.
7. Bedieningspaneel: Het bedieningspaneel bevat de stopcontacten en bedieningselementen.
8. Klep olietoegang: De klep biedt toegang tot de vuldop/peilstok en de aftapplug van de olie.
9. Klep batterijtoegang: De klep biedt toegang tot de batterij en de snelkoppelingsstekker.
10. Uitlaat en vonkenvanger: De vonkenvanger voorkomt dat vonken de uitlaat verlaten.
11. Label modelinformatie: Biedt serienummer, spanning/ampère en informatie over het vermogen.

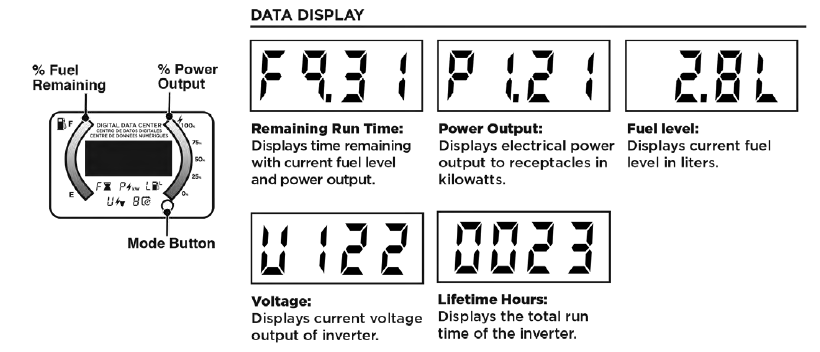

DIGITAAL DATACENTRUM
De resterende brandstof en het percentage van het vermogen worden continu weergegeven met LED's. Druk op de Mode (Modus)-knop om door de gegevensweergavemodi te bladeren.

MONTAGE

INHOUD VAN DE DOOS

Gewicht gevaar. Zorg altijd voor assistentie bij het optillen van de generator.

1. Open de doos voorzichtig.
2. Verwijder en bewaar de handleiding, de oliefles, de olietrechter, de bougiesleutel en de batterijlader.
3. Verwijder en gooi het verpakkingsmateriaal weg.
4. Vouw de bovenkant van de plastic zak rond de generator open.
5. Snijd de verticale hoeken van de doos voorzichtig open om toegang te krijgen tot de generator.
6. Recycle of gooi het verpakkingsmateriaal op de juiste manier weg.

INHOUD VAN DE DOOS

• Gebruikershandleiding
• Snelstartgids
• Afstandsbediening (bevestigd aan de terugslagstarter)
• Fles SAE 10W-30 olie
• Batterijlader
• Bougiesleutel
• Olietrechter
• Schroevendraaier

Als er onderdelen ontbreken, neem dan contact op met onze servicedienst via service@wpowereq.com of bel 1-855-944-3571.

INITIËLE OLIEVULLING
LET OP
DEZE GENERATOR IS ZONDER OLIE VERZONDEN. Probeer de motor niet aan te zwengelen of te starten voordat hij op de juiste manier is gevuld met de aanbevolen olie. Als u geen motorolie toevoegt voordat u start, kan dit ernstige motorschade veroorzaken.
LET OP
Het gebruik van 2-takt/cyclus olie of andere niet-goedgekeurde olietypes kan ernstige motorschade veroorzaken die niet onder de garantie valt. Het meegeleverde, aanbevolen olietype voor normaal gebruik is 10W-30 motorolie. Raadpleeg de volgende tabel als u de generator bij extreme temperaturen gebruikt.

1. Verwijder op een vlakke ondergrond de olie-toegangsdeksel en de oliepeilstok.

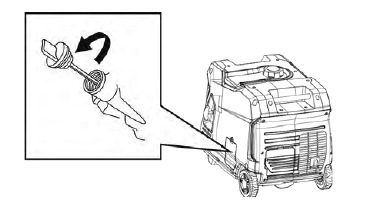

2. Gebruik de meegeleverde trechter en olie en voeg olie toe aan de motor.
   Let op: Omdat er nog restolie uit de fabriek in de motor kan zitten, moet u aan het einde van de fles geleidelijk olie toevoegen om te voorkomen dat de motor te vol raakt. Zie Motoroliepeilcontrole in het gedeelte Onderhoud.
3. Plaats de oliepeilstok terug en draai hem handvast aan.
4. Plaats het olie-toegangsdeksel terug.

BRANDSTOF

Brand- en explosiegevaar. Gebruik nooit een benzinecontainer, benzinetank of een ander brandstofitem dat kapot, gesneden, gescheurd of beschadigd is.

Brand- en explosiegevaar. Vul de brandstoftank niet te vol. Vul alleen tot de rode vulring in het brandstoffilter in de tank. Overvullen kan ertoe leiden dat er brandstof op de motor terechtkomt, wat brand- of explosiegevaar oplevert.

Brand- en explosiegevaar. Tank de generator nooit bij terwijl de motor draait. Zet de motor altijd uit en laat de generator twee minuten afkoelen voordat u gaat tanken.
LET OP

Gebruik geen E15- of E85-brandstof in dit product. Schade aan de motor of apparatuur veroorzaakt door oude brandstof of het gebruik van niet-goedgekeurde brandstoffen (zoals E15- of E85-ethanolmengsels) valt niet onder de garantie. Gebruik alleen loodvrije benzine met maximaal 10% ethanol.

BRANDSTOFVEREISTEN

• SCHONE, VERSE, loodvrije benzine, 87–93 octaan.
• Maximaal 10% ethanol (gasohol) is acceptabel (waar beschikbaar; brandstof zonder ethanol wordt aanbevolen).
• Gebruik GEEN E85 of E15.
• Gebruik GEEN gasoliemengsel.
• Pas de motor NIET aan om op alternatieve brandstoffen te draaien.
• Tank NIET binnenshuis.
• Maak GEEN vonken of vlammen tijdens het tanken.

BRANDSTOFSTABILISATOR GEBRUIKEN
Het toevoegen van een brandstofstabilisator (niet meegeleverd) verlengt de bruikbare levensduur van de brandstof en helpt voorkomen dat er afzettingen ontstaan die het brandstofsysteem kunnen verstoppen. Volg de instructies van de fabrikant voor gebruik. Meng altijd de juiste hoeveelheid brandstofstabilisator met benzine in een goedgekeurde benzinecontainer voordat u de generator bijtankt. Laat de generator vijf minuten draaien zodat de stabilisator het hele brandstofsysteem kan behandelen.

DE BRANDSTOFTANK VULLEN

1. Zet de generator UIT en laat hem minimaal twee minuten afkoelen voordat u gaat tanken.
2. Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
3. Maak het gebied rond de brandstofdop schoon en verwijder de dop langzaam.
   LET OP
   Vul de tank alleen vanuit een goedgekeurde benzinecontainer. Zorg ervoor dat de benzinecontainer intern schoon en in goede staat is om verontreiniging van het brandstofsysteem te voorkomen.
4. Voeg langzaam de aanbevolen brandstof toe. Niet overvullen. Vul alleen tot de rode maximale vulring op het brandstoffilter dat zichtbaar is in de vulhals.
   Plaats de brandstofdop en draai deze vast totdat er een klik te horen is.


LET OP
Brandstof kan verf en plastic beschadigen. Wees voorzichtig bij het vullen van de brandstoftank. Schade veroorzaakt door gemorste brandstof valt niet onder de garantie.
LET OP
Maak het brandstoffilter schoon van vuil voor en na elke tankbeurt. Verwijder het brandstoffilter door het iets samen te drukken terwijl u het uit de brandstoftank verwijdert.

SLUIT DE ACCU AAN

1. Duw het lipje van het batterijklepje omlaag en trek het klepje naar voren om het te verwijderen.

2. Controleer of de rubberen batterijriem de batterij stevig op zijn plaats houdt. Als de riem los zit, trek er dan aan en haak hem aan de montagevoet.
   Let op: Als de riem los zit achter de batterij, verwijder dan de batterij, sluit de riem opnieuw aan, plaats de batterij terug en rijg de riem onder de snelle aansluitkabels van de batterij door.


3. Er is een snelle aansluitstekker op de batterij voorgeïnstalleerd. Verwijder de kabelbinder die de stekkers vasthoudt en duw stevig om ze aan te sluiten.

4. Lijn de lipjes aan de onderkant van het batterijklepje uit met de generatorbehuizing en duw om het klepje terug te plaatsen.
   Let op: De generator is uitgerust met een batterijlaadfunctie. Zodra de motor draait, laadt een kleine lading de batterij langzaam op.

WERKING

LOCATIE GENERATOR
Lees en begrijp alle veiligheidsinformatie voordat u de generator start.

Het gebruik van een generator binnenshuis KAN U BINNEN ENKELE MINUTEN DODEN. De uitlaat van de generator bevat koolmonoxide. Dit is een gif dat u niet kunt zien of ruiken.

Gebruik de generator nooit in een huis of garage. ZELFS NIET als deuren en ramen open staan.

Gebruik de generator alleen BUITEN en ver van ramen, deuren en ventilatieopeningen.
Gebruik de generator NOOIT in een gebouw, inclusief garages, kelders, kruipruimtes, schuren, omheiningen of compartimenten, inclusief het generatorcompartiment van een recreatievoertuig.

Elektrocutiegevaar. Gebruik de generator nooit op een natte of vochtige plek. Stel de generator tijdens gebruik nooit bloot aan regen, sneeuw, waterspray of stilstaand water. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken. Het gebruik van een generator of elektrisch apparaat in natte omstandigheden, zoals regen of sneeuw, of in de buurt van een zwembad of sprinklersysteem, of wanneer uw handen nat zijn, kan leiden tot elektrocutie

Brandgevaar. Gebruik de generator alleen op een stevige, vlakke ondergrond. Het gebruik van de generator op een oppervlak met los materiaal, zoals zand of grasresten, kan ertoe leiden dat de generator vuil opzuigt, waardoor koelopeningen of het luchtinlaatsysteem verstopt kunnen raken. Laat de generator 30 minuten afkoelen voordat u hem transporteert of opbergt.
De generator moet te allen tijde op een vlakke, horizontale ondergrond staan (zelfs wanneer hij niet in gebruik is). De generator moet een vrije ruimte van minstens 1,5 m hebben van alle brandbare materialen.
Gebruik de generator niet achterin een SUV, camper, aanhanger, laadbak (normaal, plat of anderszins), onder trappen, naast muren of gebouwen, of op een andere plaats die geen adequate koeling van de generator en/of de uitlaatdemper mogelijk maakt. Plaats generatoren NIET in een afgesloten ruimte tijdens het gebruik.

Verstikkingsgevaar. Plaats de generator in een goed geventileerde ruimte. Plaats de generator NIET in de buurt van ventilatieopeningen of inlaten waar uitlaatgassen in bewoonde of afgesloten ruimtes kunnen worden gezogen. Houd bij het plaatsen van de generator rekening met wind- en luchtstromen.

AARDING

Risico op elektrische schokken. Het niet correct aarden van de generator kan leiden tot elektrische schokken.
Het nulpunt van de generator is zwevend. De aardklem van de generator is verbonden met het frame van de generator, de metalen niet-stroomvoerende delen van de generator en de aardklemmen van elk stopcontact. De generator (statorwikkeling) is geïsoleerd van het frame en van de aardpen van het stopcontact. Elektrische apparaten die een geaarde stopcontactpenverbinding vereisen, werken mogelijk niet goed.
Als deze generator alleen wordt gebruikt met snoer- en stekkerapparatuur die is aangesloten op de stopcontacten op de generator, vereist de National Electric Code niet dat de unit wordt geaard. Andere methoden om de generator te gebruiken, kunnen echter aarding vereisen om het risico op schokken of elektrocutie te verminderen.
Raadpleeg, voordat u de aardklem gebruikt, een gekwalificeerde elektricien, een elektrotechnisch inspecteur of een lokaal bureau met rechtsbevoegdheid voor lokale voorschriften of verordeningen die van toepassing zijn op het beoogde gebruik van de generator.
LET OP
Gebruik alleen geaarde verlengsnoeren, gereedschappen en apparaten met 3 pinnen, of dubbel geïsoleerd gereedschap en apparaten.

WERKING OP GROTE HOOGTE
Het motorvermogen wordt verminderd naarmate u hoger boven zeeniveau werkt. Het vermogen wordt met ongeveer 3,5% verminderd voor elke 1000 voet toename van de hoogte vanaf zeeniveau.
Aanpassing voor grote hoogte is vereist voor gebruik op hoogtes boven 2000 ft. (762 m). Gebruik zonder deze aanpassing leidt tot verminderde prestaties, verhoogd brandstofverbruik en verhoogde emissies. Het gebruik van de motor op hoogtes onder 2.000 ft. (762 m) met de kit voor grote hoogte wordt niet aanbevolen.
LET OP
Gebruik de generator niet op hoogtes onder 2.000 ft. (762 m) met de kit voor grote hoogte geïnstalleerd. Er kan schade aan de motor optreden.
Carburateurkit voor grote hoogte: onderdeelnummer 518913-01

STARTEN OP AFSTAND

Controleer of het gebied rond de generator vrij is voordat u de generator op afstand start. De sleutelhanger voor starten op afstand die bij de generator wordt geleverd, moet aan de terugslaghendel of het bedieningspaneel worden bevestigd. Als uw unit zonder sleutelhanger is verzonden, neem dan contact op met de klantenservice van Westinghouse. De generator kan op afstand worden gestart vanaf maximaal 99 voet (30 meter) met behulp van de sleutelhanger voor starten op afstand.
Opmerking: Naarmate de batterijen in de sleutelhanger voor starten op afstand leeg raken, neemt de operationele afstand af.
Vervangende batterijen voor afstandsbediening: (2) CR2016
Vervangende afstandsbediening: onderdeelnummer 9054

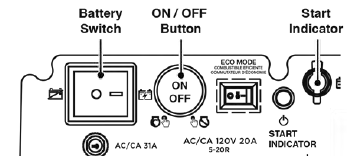

DE AFSTANDSBEDIENING VOOR STARTEN OP AFSTAND HERPROGRAMMEREN
Als de sleutelhanger voor starten op afstand wordt vervangen of opnieuw moet worden gekoppeld aan de generator, volgt u deze procedure.

1. Zet de batterijschakelaar van de generator in de AAN-stand.
2. Houd de AAN/UIT-knop 10 seconden ingedrukt en laat deze vervolgens los. Het startindicatielampje knippert groen.

3. Druk op de AAN-knop op de sleutelhanger voor starten op afstand. Deze wordt automatisch gekoppeld aan de generator en het startindicatielampje op de generator stopt met knipperen.


BRANDSTOFHENDEL

Draai de brandstofhendel volledig naar rechts voor gebruik op benzine.

Draai de brandstofhendel volledig naar links om de brandstofklep UIT te schakelen.

INLOOPERIODE
Overschrijd voor een correcte inloop de eerste vijf bedrijfsuren niet 50% van het nominale continue vermogen (1850 watt).
Varieer de belasting af en toe om de statorwikkelingen te laten opwarmen en afkoelen en om de zuigerveren te helpen plaatsen.

GEBRUIKSFREQUENTIE
Als de generator op een onregelmatige of intermitterende basis wordt gebruikt (meer dan een maand voor het volgende gebruik), raadpleeg dan de hoofdstukken Batterijonderhoud en Opslag van deze handleiding voor informatie over batterij- en brandstofdegradatie.

VOORDAT U DE GENERATOR START

• Controleer of de generator op een veilige, geschikte locatie is geplaatst.
• Zorg ervoor dat de generator op een droge, vlakke en horizontale ondergrond staat.
• Controleer of de motor is gevuld met olie.
• Controleer of alle belastingen zijn losgekoppeld.

Brand- en explosiegevaar. Verplaats of kantel de generator NIET tijdens het gebruik.

DE MOTOR STARTEN

1. Controleer of er brandstof in de benzinetank zit.
2. Zet de brandstofhendel in de AAN-stand.
3. Zet de batterijschakelaar in de AAN-stand.
4. Kies de startmethode:
   1. Starten met terugslag: pak de terugslaghendel stevig vast en trek er langzaam aan totdat u meer weerstand voelt, trek er dan snel aan.

2. Starten op afstand: houd de AAN-knop op de sleutelhanger voor starten op afstand één seconde ingedrukt.
3. Starten met drukknop: houd de motorstartknop twee seconden ingedrukt.

DE MOTOR STOPPEN

1. Schakel alle aangesloten elektrische belastingen uit en trek de stekker eruit. Start of stop de generator nooit met aangesloten elektrische apparaten.
2. Laat de generator enkele minuten zonder belasting draaien om de interne temperaturen te stabiliseren.
3. Houd de AAN/UIT-knop één seconde ingedrukt of druk één seconde op UIT op de sleutelhanger voor starten op afstand.
4. Zet de batterijschakelaar in de UIT-stand.
   Opmerking: als de motor twee weken of langer niet wordt gebruikt, raadpleeg dan het hoofdstuk Opslag voor de juiste procedures voor motor- en brandstofopslag.

ECO-MODUS
LET OP
Start de generator altijd met de ECO MODE (eco-modus) UIT. Laat het motortoerental stabiliseren en de OUTPUT READY (uitgang gereed) LED oplichten voordat u de ECO MODE (eco-modus) AAN zet.

Opmerking: gebruik de ECO MODE (eco-modus) niet in parallelle werking met een andere Westinghouse-generator. De ECO MODE (eco-modus) minimaliseert het brandstofverbruik en het geluid door het motortoerental aan te passen aan het minimum dat nodig is voor de huidige belasting. Zet de ECO MODE (eco-modus) AAN bij het voeden van kleine apparaten met continue belasting, zoals een computer of elektrisch licht. Zet de ECO MODE (eco-modus) UIT bij het voeden van grote piekbelastingen, zoals een airconditioner of elektrische pomp. Om de ECO MODE (eco-modus) in te schakelen, controleert u of de OUTPUT READY (uitgang gereed) LED groen brandt en duwt u de schakelaar vervolgens in de AAN-stand. Als er geen belasting aanwezig is, daalt het generator-toerental tot de stationaire snelheid. De generator detecteert belastingen zodra ze worden toegepast en verhoogt het motortoerental. Om de generator op maximaal vermogen en toerental te laten draaien, duwt u de ECO MODE (eco-modus)-schakelaar in de UIT-stand.

AC-STROOMONDERBREKERS
De stroomonderbrekers schakelen automatisch UIT als er een kortsluiting is of een aanzienlijke overbelasting van de generator bij elk stopcontact. De hoofdstroomonderbreker schakelt automatisch UIT als de gecombineerde belasting van de stopcontacten hoger is dan 31 ampère. Als een AC-stroomonderbreker automatisch UITschakelt, controleer dan of het apparaat correct werkt en of het de nominale belastingscapaciteit van het circuit niet overschrijdt voordat u de AC-stroomonderbreker weer AAN zet.

OVERBELASTINGSRESET
De generator schakelt automatisch alle AC-uitgangen uit om de generator te beschermen bij overbelasting of kortsluiting in een aangesloten apparaat. De motor blijft echter wel draaien. Geringe overbelasting die de OVERLOAD-led tijdelijk doet oplichten, kan de levensduur van de generator verkorten. OVERLOAD op het bedieningspaneel licht rood op en de groene OUTPUT READY is uit.

Om de AC-uitgang te herstellen:

1. Schakel alle aangesloten elektrische belastingen uit en ontkoppel ze.
2. Druk op de RESET-knop op het bedieningspaneel totdat de OVERLOAD-led uitgaat en de OUTPUT READY-led oplicht.
3. Reset de stroomonderbrekers als ze uit zijn.
4. Controleer of de beoogde loop- en piekbelastingen de capaciteit van de generator niet overschrijden.
5. Sluit elektrische belastingen achtereenvolgens opnieuw aan, zodat de generator zich na elke aangesloten belasting kan stabiliseren.

GENERATORCAPACITEIT
LET OP
Overbelast de capaciteit van de generator niet. Het overschrijden van de wattage-/ampèragecapaciteit van de generator kan de generator en/of de erop aangesloten elektrische apparaten beschadigen.
Zorg ervoor dat de generator voldoende continu (loop-) en piek (start-) vermogen kan leveren voor de items die u tegelijkertijd van stroom wilt voorzien. Er moet rekening worden gehouden met de totale vermogensbehoefte (Volt x Ampère = Watt) van alle aangesloten apparaten. Fabrikanten van apparaten en elektrisch gereedschap vermelden de classificatie-informatie meestal in de buurt van het model- of serienummer. Om de vermogensbehoefte te bepalen:

1. Selecteer de items die u tegelijkertijd van stroom wilt voorzien.
2. Tel de continue (loop-) wattages van deze items op. Dit is de hoeveelheid stroom die de generator moet produceren om de items draaiende te houden. Zie de tabel met wattage-referenties op de volgende pagina.
3. Schat hoeveel piek (start-) wattages u nodig heeft. Piekvermogen is de korte stroomstoot die nodig is om elektrisch motoraangedreven gereedschap of apparaten, zoals een cirkelzaag of koelkast, te starten. Omdat niet alle motoren tegelijkertijd starten, kunnen de totale piekvermogen worden geschat door alleen de item(s) met het hoogste extra piekvermogen toe te voegen aan het totale nominale vermogen van stap 2. Voorbeeld:

   Gereedschap of apparaat	Loopvermogen*	Startvermogen*
   RV-airconditioner (11.000 BTU)	1010	1600
   TV (buistype)	300	0
   RV-koelkast	180	600
   Radio	200	0
   Licht (75 watt)	300	0
   Koffiezetapparaat	600	0
   	2590 Totaal loopvermogen*	1600 Hoogste startvermogen*
   	Totaal loopvermogen	2590
   	Hoogste startvermogen	+ 1600
   	Totaal benodigd startvermogen	4190

*De vermelde wattages zijn indicatief. Controleer het werkelijke wattage.

STROOMBEHEER
Om de levensduur van de generator en de aangesloten apparaten te verlengen, moet u voorzichtig zijn bij het toevoegen van elektrische belastingen aan de generator. Er mag niets op de generatoruitgangen zijn aangesloten voordat de motor wordt gestart. De juiste en veilige manier om het generatorvermogen te beheren, is door de belastingen opeenvolgend toe te voegen als volgt:

1. Start de motor zoals beschreven in deze handleiding, zonder dat er iets op de generator is aangesloten.
2. Sluit de eerste belasting aan en zet deze aan, bij voorkeur de grootste belasting die u heeft.
3. Laat de generatoruitgang stabiliseren (de motor loopt soepel en het aangesloten apparaat werkt correct).
4. Sluit de volgende belasting aan en zet deze aan.
5. Laat de generator opnieuw stabiliseren.
6. Herhaal stap 4 en 5 voor elke extra belasting.

Wattage-referentie

*De vermelde wattages zijn indicatief. Controleer het werkelijke wattage.

VERLENGKABELS

Verstikkingsgevaar. Verlengkabels die rechtstreeks het huis binnenlopen, verhogen het risico op koolmonoxidevergiftiging via openingen. Als een verlengkabel die rechtstreeks uw huis binnenloopt, wordt gebruikt om items binnenshuis van stroom te voorzien, bestaat er een risico op koolmonoxidevergiftiging voor mensen in huis. Gebruik altijd batterijgevoede koolmonoxidemelders die voldoen aan de huidige UL 2034-veiligheidsnormen bij het gebruik van de generator. Controleer regelmatig de batterij van de detector(s).

Verstikkingsgevaar. Wanneer u de generator met verlengkabels gebruikt, moet u ervoor zorgen dat de generator zich in een open buitenruimte bevindt, ver van bewoonde ruimtes met de uitlaat gericht naar buiten.

Brand- en elektrocutiegevaar. Gebruik nooit versleten of beschadigde verlengkabels. Beschadigde of overbelaste verlengkabels kunnen oververhit raken, vonken en branden, met de dood of ernstig letsel tot gevolg. Voordat u een AC-apparaat of -stroomkabel op de generator aansluit:

• Gebruik geaarde verlengkabels met 3 pinnen, gereedschappen en apparaten, of dubbel geïsoleerde gereedschappen en apparaten.
• Zorg ervoor dat het gereedschap of apparaat in goede staat verkeert. Defecte apparaten of stroomkabels kunnen een potentieel risico op elektrische schokken vormen.
• Zorg ervoor dat de elektrische waarde van het gereedschap of apparaat het nominale vermogen van de generator of het gebruikte stopcontact niet overschrijdt.

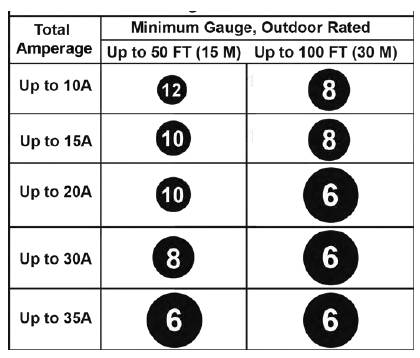

AFMETINGEN VAN DE VERLENGKABEL
Gebruik alleen geaarde verlengkabels met 3 pinnen die zijn gemarkeerd voor gebruik buitenshuis en die geschikt zijn voor de elektrische belasting.

PARALLELLE WERKING

Brand- en elektrocutiegevaar. Sluit de parallelle kabelaansluitingen nooit aan of los wanneer een generator draait.

De juiste aansluiting van de linker- en rechterkabels is erg belangrijk wanneer de generatoren worden gebruikt met een transferschakelaar om stroom te leveren aan een gebouw. Om ernstig persoonlijk letsel of schade aan elektrische apparaten, inclusief de generatoren, te voorkomen, mag u niet proberen een elektrisch systeem in een gebouw van stroom te voorzien zonder een goedgekeurde transferschakelaar te gebruiken.
LET OP
Aansluiten op een generator die niet compatibel is, kan een lage spanningsoutput veroorzaken die gereedschappen en apparaten die door de generator worden gevoed, kan beschadigen.
Parallelle werking geeft u de mogelijkheid om te linken naar een compatibele Westinghouse-generator voor een gecombineerd loop- en piekvermogen.
Een Westinghouse 507PC-parallelkabel (apart verkrijgbaar) is ook compatibel. Deze kabel kan worden gekocht bij een erkende Westinghouse Generator-dealer.
Opmerking: compatibele Westinghouse-generatoren zonder parallelle poorten kunnen parallel worden gebruikt met de parallelle kabel die op het stopcontact is gemonteerd, onderdeelnummer 260041.
LET OP
Gebruik de ECO MODE (ECO-modus) NIET tijdens parallelle werking als u grote piekbelastingen, zoals een airconditioner of elektrische pomp, van stroom voorziet. Het motortoerental past mogelijk niet snel genoeg aan om te voldoen aan de spanningsvereisten van grote piekbelastingen, waardoor de apparaten of de generatoren beschadigd raken.

1. Zorg er op beide generatoren voor dat de motor-/brandstofschakelaar en de ECO MODE (ECO-modus)-schakelaar in de OFF (uit)-stand staan.
2. Sluit twee parallelle kabels aan op de parallelle stopcontacten op de eerste generator en sluit vervolgens de tegenoverliggende kabels aan op de parallelle stopcontacten van de andere generator.
   Opmerking: als u apparaten rechtstreeks vanaf de generatoren van stroom voorziet (niet aangesloten op de transferschakelaar van een gebouw), hoeft u de linker-/rechterkabels niet af te stemmen op de parallelle stopcontacten van de generator.
3. Start een van de generatoren en wacht tot de OUTPUT READY (GEREED VOOR UITVOER)-led oplicht.
4. Start de tweede generator en wacht tot de OUTPUT READY (GEREED VOOR UITVOER)-led oplicht voordat u een belasting aansluit.
5. Sluit extra belastingen aan zoals beschreven in het gedeelte Stroombeheer.
6. Haal alle belastingen los voordat u de generatoren stopt.

TRANSPORT

Gewichtgevaar. Zorg altijd voor hulp bij het optillen van de generator.

• Laat de generator minimaal 30 minuten afkoelen voor transport.
• Plaats alle beschermkappen terug op het bedieningspaneel van de generator.
• Gebruik alleen de vaste handgreep(pen) van de generator om het apparaat op te tillen of om lastbegrenzers zoals touwen of sjorbanden te bevestigen. Probeer de generator niet op te tillen of vast te zetten door een van de andere onderdelen vast te houden.
• Houd het apparaat tijdens transport waterpas om de kans op brandstoflekkage te minimaliseren, of tap indien mogelijk de brandstof af of laat de motor draaien totdat de brandstoftank leeg is voor transport.
• De generatorwielen zijn alleen bedoeld voor handtransport. De wielen zijn niet geschikt om de generator te slepen, zowel op de weg als off-road.

• Gebruik de uitschuifbare handgreep voor handtransport door één persoon. Om de handgreep uit te schuiven, drukt u op de vergrendelingsknop en trekt u aan de handgreep totdat deze volledig is uitgeschoven. Om deze op te bergen, drukt u op de vergrendelingsknop en duwt u op de handgreep totdat deze volledig is ingetrokken. Schuif de handgreep alleen uit of in terwijl de generator is uitgeschakeld, stilstaat en op een horizontaal oppervlak rust. Gebruik de uitschuifbare handgreep niet om de generator volledig van de grond te tillen, te slepen of om te keren.

Brandgevaar. Kantel de generator niet volledig. Er kan brandstof of olie lekken en schade aan de generator kan optreden.

ONDERHOUD

ONDERHOUDSSCHEMA
Regelmatig onderhoud verbetert de prestaties en verlengt de levensduur van de generator. Houd de uren- of kalenderintervallen aan, afhankelijk van wat zich het eerst voordoet. Vaker onderhoud is vereist bij gebruik in ongunstige omstandigheden, zoals hieronder vermeld.

¹ Ververs de olie elke maand bij zware belasting of hoge temperaturen.
² Vaker reinigen in vuile of stoffige omstandigheden. Vervang het luchtfilter als het niet voldoende kan worden gereinigd.
³ Het wordt aanbevolen de service te laten uitvoeren door een erkende Westinghouse-servicedealer.

ONDERHOUDSVERVANGINGSONDERDELEN

SERVICEKAP MOTOR
Verwijder de servicekap van de motor om toegang te krijgen tot het luchtfilter, de carburateur en de bougie. Verwijder de schroeven van de kap en trek de kap vervolgens met beide handen recht naar buiten om schade aan de doorvoertules op de kap te voorkomen.

LUCHTFITERONDERHOUD

Brandgevaar. Gebruik nooit benzine of andere ontvlambare oplosmiddelen om het luchtfilter te reinigen. Gebruik alleen huishoudelijk wasmiddel om het luchtfilter te reinigen. Het luchtfilter moet na elke 50 gebruiksuren of zes maanden worden gereinigd (de frequentie moet worden verhoogd als de generator in een stoffige omgeving wordt gebruikt).

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Verwijder de servicekap van de motor.
3. Draai de knoppen op de luchtreinigerdeksel naar de ontgrendelde stand. Kantel de deksel omlaag om hem te verwijderen.
   Opmerking: Het luchtfilterelement is doordrenkt met olie. Gebruik een geschikte reinigingscontainer.
   LET OP
   Vermijd huidcontact met motorolie. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.


4. Verwijder het schuimrubber luchtfilter uit de luchtreinigerbehuizing en was het door het element onder te dompelen in een oplossing van huishoudelijk wasmiddel en warm water. Knijp langzaam in het schuim om het grondig te reinigen.
   LET OP
   Verdraai of scheur het schuimrubber luchtfilterelement NIET tijdens het reinigen of drogen. Pas alleen een langzame maar stevige knijpbeweging toe.

5. Spoel het luchtfilterelement af door het onder te dompelen in vers water en een langzame knijpbeweging toe te passen. Laat het filter grondig drogen.
   LET OP
   Vervuil het milieu niet. Volg de richtlijnen van de EPA of andere overheidsinstanties voor een correcte verwijdering van gevaarlijke stoffen. Raadpleeg de plaatselijke autoriteiten of een recyclingbedrijf.
6. Dompel het schuimrubber luchtfilter in schone motorolie en knijp vervolgens alle overtollige olie eruit. De motor zal roken bij het starten als er te veel olie in het filter achterblijft.
7. Plaats het schuimrubber luchtfilter in de behuizing en vergrendel de luchtreinigerdeksel op zijn plaats.
8. Installeer het servicepaneel van de motor.

CONTROLE MOTOROLIEPEIL

Vermijd huidcontact met motorolie. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.
LET OP
Gebruik altijd de gespecificeerde motorolie. Het niet gebruiken van de gespecificeerde motorolie kan leiden tot versnelde slijtage en/of de levensduur van de motor verkorten. Wanneer u de generator gebruikt onder extreme, vuile, stoffige omstandigheden of bij extreem warm weer, ververs de olie dan vaker. De omgevingstemperatuur beïnvloedt de prestaties van de motorolie. Verander het type motorolie dat wordt gebruikt op basis van de weersomstandigheden.

Controleer het motoroliepeil vóór elk gebruik of elke 8 bedrijfsuren.

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.

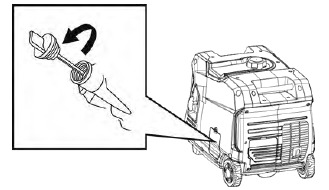

2. Verwijder de olieklep.
3. Maak met een vochtige doek het gebied rond de oliepeilstok schoon.
4. Verwijder de oliepeilstok en veeg de peilstok schoon.

5. Steek de peilstok in de vulhals zonder hem erin te schroeven. Verwijder de peilstok en controleer of het oliepeil zich binnen het veilige werkbereik bevindt.

6. Voeg bij een laag peil incrementeel de aanbevolen motorolie toe en controleer opnieuw totdat het niveau zich tussen de L- en H-markering op de peilstok bevindt. Vul NIET te veel. Als het peil boven de volle markering op de peilstok staat, tap dan de olie af om het oliepeil te verlagen tot de volle markering op de peilstok.
7. Plaats de oliepeilstok terug en draai hem met de hand vast.
8. Installeer de olieklep.

MOTOROLIE VERVERSEN

Per ongeluk opstarten. Verwijder de bougiestekker van de bougie wanneer u aan de generator werkt. Verwijder ook de snelle aansluitstekker van de accu van de accu.
Wanneer u de generator gebruikt onder extreme, vuile, stoffige omstandigheden of bij extreem warm weer, ververs de olie dan vaker. Ververs de olie terwijl de motor nog warm is van het gebruik.

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Verwijder de servicekap van de motor. Koppel de bougiekabel los van de bougie en plaats de kabel waar deze geen contact kan maken met de bougie.
3. Verwijder de olieklep.
4. Maak met een vochtige doek het gebied rond de oliepeilstok schoon. Verwijder de peilstok en veeg hem schoon.
5. Verwijder de rubberen plug onder de olieaftapbout en plaats een oliepan (of geschikte container) onder het aftapgat.
6. Gebruik een 10 mm-sleutel, verwijder de olieaftapbout en laat de olie aflopen.

7. Installeer de olieaftapplug en draai hem stevig vast. Installeer de rubberen plug.
   Opmerking: Een nieuwe koperen ring voor de olieaftapplug wordt aanbevolen bij elke olieverversing.
8. Giet langzaam olie in de olievulopening totdat het oliepeil zich tussen de L- en H-markering op de peilstok bevindt. Stop regelmatig om het oliepeil te controleren. Vul NIET te veel.
   Maximale oliecapaciteit: 0,63 US qt (0,60 L)
9. Plaats de peilstok terug en draai hem met de hand vast.
10. Sluit de bougiekabel aan en installeer de servicekap van de motor.

LET OP
Vervuil het milieu niet. Volg de richtlijnen van de EPA of andere overheidsinstanties voor een correcte verwijdering van gevaarlijke stoffen. Raadpleeg de plaatselijke autoriteiten of een recyclingbedrijf.

BOUGIEONDERHOUD
Inspecteer en reinig de bougie na elke 100 gebruiksuren of zes maanden. Vervang de bougie na 300 gebruiksuren of elk jaar.
LET OP
Gebruik altijd de Westinghouse OEM-bougie of een compatibele bougie van het weerstandstype. Het gebruik van een bougie zonder weerstand kan leiden tot een onregelmatig stationair toerental, misfires of schade aan generatoronderdelen.

1. Plaats de generator op een vlakke ondergrond en laat de motor afkoelen.
2. Verwijder de servicekap van de motor.
3. Verwijder de bougiestekker door de bougiestekker stevig recht van de motor weg te trekken.
4. Reinig het gebied rond de bougie.
5. Verwijder de bougie met de meegeleverde bougiedopsleutel.
   LET OP
   Oefen nooit zijdelingse druk uit en beweeg de bougie niet zijwaarts bij het verwijderen van de bougie.
6. Inspecteer de bougie. Vervang de bougie als de elektroden putjes vertonen, verbrand zijn of als de isolator is gebarsten. Gebruik alleen een aanbevolen vervangende bougie.
7. Meet de elektrodenafstand van de bougie met een draad-type voelermaat. Corrigeer indien nodig de opening door de zij-elektrode voorzichtig te buigen.
   Bougieafstand: 0,024 - 0,032 inch (0,60 - 0,80 mm)

8. Installeer de bougie voorzichtig met de hand vast en draai hem vervolgens nog 3/8 tot 1/2 slag aan met de bougiesleutel.
9. Installeer de bougiestekker en de servicekap van de motor.

ONDERHOUD VONKENVANGER
Controleer en reinig de vonkenvanger na elke 100 gebruiksuren of zes maanden. Als u de vonkenvanger niet reinigt, leidt dit tot verminderde motorprestaties.

1. Plaats de generator op een vlakke ondergrond en laat de geluiddemper afkoelen voordat u de vonkenvanger onderhoudt.
2. Verwijder de schroeven van de afdekking en de geluiddemperafdekking. Gebruik een schroevendraaier om de vonkenvanger te verwijderen.

3. Verwijder voorzichtig de koolstofafzettingen van het vonkenvangerscherm met een staalborstel. De vonkenvanger mag geen breuken en scheuren vertonen. Vervang de vonkenvanger als deze beschadigd is.
4. Installeer de vonkenvanger en de geluiddemperafdekking opnieuw.

BATTERIJONDERHOUD
De batterij die bij de generator is geleverd, is volledig opgeladen. Een batterij kan wat lading verliezen als deze langere tijd niet wordt gebruikt. Als de batterij de motor niet kan starten, steekt u de meegeleverde 12V-oplader in de oplaadpoort van de batterij op het bedieningspaneel.
Opmerking: als de generator niet wordt gebruikt, laad de batterij dan eens per maand een nacht op.

De meegeleverde batterijlader is geen druppellader en is niet bedoeld voor continu gebruik. Gebruik de batterijlader niet langer dan 8 uur ('s nachts) om te voorkomen dat de batterij te veel wordt opgeladen.
Opmerking: Eenmaal gestart laadt de generator de batterij na 30–60 minuten gebruik op. Als u de generator niet regelmatig gebruikt, laad de batterij dan eens per maand een nacht op om hem klaar voor gebruik te houden. Laad de batterij op een droge plaats op.

1. Steek de oplader in de oplaadpoort van de batterij op het bedieningspaneel. Steek het stopcontactuiteinde van de batterijlader in een 120 Volt AC-stopcontact.
2. Koppel de batterijlader na 8 uur opladen los van het stopcontact en de aansluiting op het bedieningspaneel.

BATTERIJ VERVANGEN

Brandgevaar. De batterij bevat zwavelzuur (elektrolyt) dat zeer corrosief en giftig is. Draag beschermende kleding en oogbescherming bij het werken in de buurt van de batterij. Houd kinderen uit de buurt van de batterij.

Batterijpolen, klemmen bevatten lood en loodverbindingen. Was uw handen na het hanteren.

1. Verwijder de toegangsklep van de batterij.
2. Verwijder de snelle verbindingsstekker en verwijder de batterijriem. Verwijder de batterij uit het apparaat.
3. Koppel de snelle ontkoppelingskabelgeleiders los van de batterij.
4. Sluit op de vervangende batterij de witte (-) snelle verbindingskabel aan op de negatieve pool van de batterij. Schuif de rubberen hoes over de verbindingshardware.
5. Sluit de rode (+) snelle verbindingskabel aan op de positieve pool van de batterij. Schuif de rubberen hoes over de verbindingshardware.
6. Til de batterijriem op en installeer de batterij in de generator. Steek de batterijriem onder de snelle verbindingskabels en zet hem vast op de montagevoet.
7. Sluit de snelle verbindingsstekker aan en installeer de toegangsklep van de batterij.

LET OP
Gooi de gebruikte batterij op de juiste manier weg volgens de richtlijnen van uw lokale of nationale overheid.

OPSLAG
Een goede opslagvoorbereiding is vereist voor een probleemloze werking en een lange levensduur van de generator.
LET OP
Benzine die slechts 30 dagen wordt bewaard, kan verslechteren, waardoor er gom, vernis en corrosieve ophoping in brandstofleidingen, brandstofkanalen en de motor ontstaat. Deze corrosieve ophoping beperkt de brandstoftoevoer, waardoor de motor mogelijk niet start na een lange opslagperiode. Het gebruik van brandstofstabilisator verlengt de opslagduur van benzine aanzienlijk. Fulltime gebruik van brandstofstabilisator wordt aanbevolen. Volg de instructies van de fabrikant voor gebruik.

KORTE TERMIJNOPSLAG

• Laat de generator minimaal 30 minuten afkoelen voordat u hem opbergt.
• Plaats alle beschermkappen terug op het bedieningspaneel van de generator.
• Veeg de generator af met een vochtige doek. Verwijder eventueel vuil uit de luchtinlaten onder het bedieningspaneel en de koelopeningen van de geluiddemper.
• Bewaar de generator op een goed geventileerde, droge plaats uit de buurt van vonken, open vuur, controlelampjes, hitte en andere ontstekingsbronnen, zoals ruimtes met een vonkenproducerende elektromotor of waar elektrisch gereedschap wordt gebruikt.
• Bewaar de generator of benzine niet in de buurt van ovens, boilers of andere apparaten die warmte produceren of automatische ontstekingen hebben.
• Met de motor en het uitlaatsysteem afgekoeld en alle oppervlakken droog, bedek de generator om stof buiten te houden. Gebruik geen plastic folie als stofhoes. Niet-poreuze materialen houden vocht vast en bevorderen roest en corrosie.

LANGE TERMIJNOPSLAG
Zelfs goed gestabiliseerde brandstof kan resten achterlaten en corrosie veroorzaken als deze lange tijd wordt bewaard. Als u de generator twee tot zes maanden opslaat, laat dan de vlotterbak leeglopen om gom- en vernisvorming in de carburateur te voorkomen.

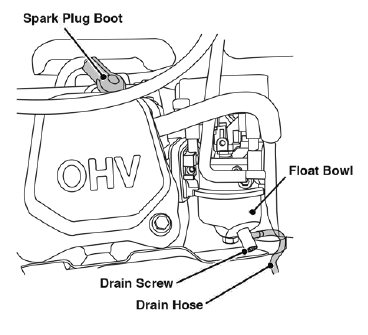

DE VLOTTERBAK LEEG LATEN LOPEN

1. Verwijder de motoronderhoudsafdekking.
2. Zoek de afvoerslang die uit de onderkant van de vlotterbak van de carburateur komt.

3. Plaats het losse uiteinde van de slang buiten de generator in een goedgekeurde benzinecontainer om de afgetapte brandstof op te vangen.
4. Draai de aftapschroef van de vlotterbak los en laat de brandstof weglopen. Draai de aftapschroef van de vlotterbak vast.
5. Leid de afvoerslang tussen het luchtfilterhuis en de motoronderhoudsafdekking. Installeer de motoronderhoudsafdekking.

DE BRANDSTOFTANK LEEG LATEN LOPEN
Als u de generator langer dan zes maanden opslaat, laat dan de brandstoftank leeglopen om brandstofscheiding, -verslechtering en afzettingen in het brandstofsysteem te voorkomen.

1. Schroef de brandstoftankdop los. Verwijder het brandstoffilterscherm door het licht samen te drukken terwijl u het uit de tank verwijdert.
2. Gebruik een in de handel verkrijgbare benzinehandpomp (niet inbegrepen) om de benzine uit de brandstoftank in een goedgekeurde benzinecontainer te hevelen. Gebruik GEEN elektrische pomp.
3. Installeer het brandstoffilterscherm en de brandstoftankdop opnieuw.
4. Start de generator en laat deze draaien totdat de generatormotor stopt.
5. Zet de batterijschakelaar in de OFF (UIT) stand.
6. Koppel de snelle verbindingsstekker van de batterij los.
7. Verwijder de bougie.

8. Doe een theelepel motorolie in de cilinder en trek aan de terugslaghendel totdat er weerstand wordt gevoeld. In deze positie komt de zuiger omhoog in zijn compressieslag en zijn beide kleppen gesloten. Het opslaan van de motor in deze positie helpt interne corrosie te voorkomen. Laat de terugslaghendel voorzichtig terugkeren.
9. Installeer de bougie opnieuw. Laat de bougiekabel losgekoppeld om onbedoeld starten te voorkomen.
10. Installeer de motoronderhoudsafdekking.

KLEPSPeling
LET OP
Het controleren en afstellen van de klepspeling moet gebeuren als de motor koud is.

1. Verwijder het tuimelaarhuis en verwijder voorzichtig de pakking. Als de pakking gescheurd of beschadigd is, moet deze worden vervangen.
2. Verwijder de bougie zodat de motor gemakkelijker kan worden gedraaid.
3. Draai de motor naar het bovenste dode punt (TDC) door langzaam aan de terugslaghendel te trekken. Kijkend door het bougiegat moet de zuiger zich bovenaan bevinden (beide kleppen zijn gesloten).
4. Beide tuimelaars moeten los zitten bij TDC op de compressieslag. Zo niet, draai de motor dan 360°.
5. Steek een voelermaat tussen de tuimelaar en de klepsteel om de klepspeling te meten.


   	Inlaatklep	Uitlaatklep
   Klepspeling	0,0031 – 0,0047 inch (0,08 – 0,12 mm)	0,0051 – 0,0067 inch (0,13 – 0,17 mm)
   Koppel	8-12 N•m	8-12 N•m

6. Als een aanpassing nodig is, houd dan de tuimelaar vast en draai de afstelmoer van de tuimelaar los.
7. Draai de tuimelaar om de gespecificeerde speling te verkrijgen. Houd de tuimelaar vast en draai de afstelmoer van de tuimelaar weer vast tot het gespecificeerde aanhaalmoment.
   Aanhaalmoment: 12 N•m

8. Voer deze procedure uit voor de andere klep.
9. Installeer de pakking, het tuimelaarhuis en de bougie.

HANDMATIGE CHOKE-BEDIENING
Als de batterij leeg of losgekoppeld is, moet u mogelijk de choke met de hand instellen voor een goede werking.

1. Verwijder de motoronderhoudsafdekking.
2. Zoek de kleine zwarte choke-hendel bovenop de carburateur.

3. Om de choke te sluiten voor een koude start: Gebruik een schroevendraaier om de zwarte hendel naar de voorkant van de generator te duwen.

4. Start de generator. De opstartsequentie moet de choke automatisch openen. Als de choke niet automatisch opent, duw de choke dan handmatig om hem te openen.


LET OP
Bepaalde omgevingstemperaturen en -omgevingen kunnen vereisen dat u de choke half sluit voor een succesvolle start.

PROBLEEMOPLOSSING

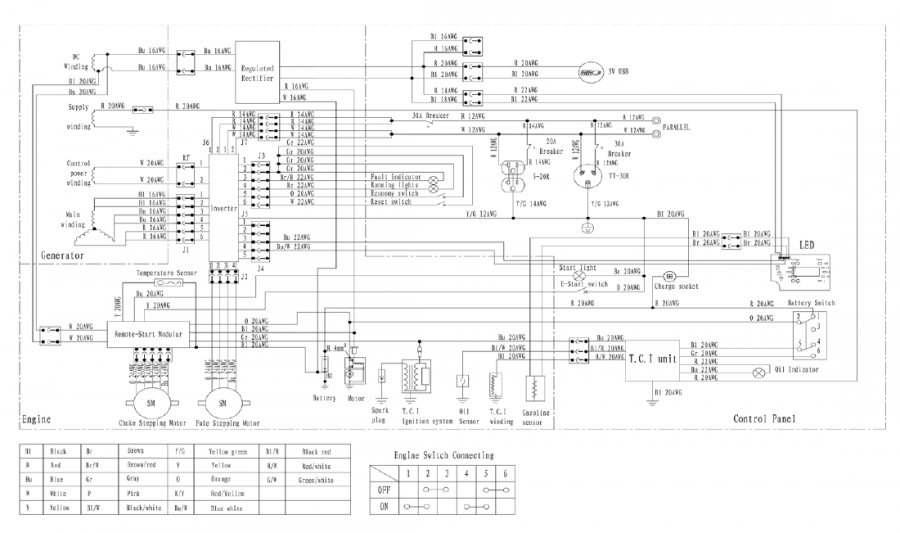

SCHEMA'S

www.WestinghouseOutdoorPower.com

Referenties

• http://www.p65warnings.ca.gov
• Garantie Registratie | Westinghouse Outdoor Equipment
• Westinghouse Outdoor Power Equipment | Westinghouse Outdoor Equipment

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Westinghouse iGen5000 - Handleiding invertergenerator

Beschikbare talen
